机床用丝杆进给式快速夹紧锁紧机构

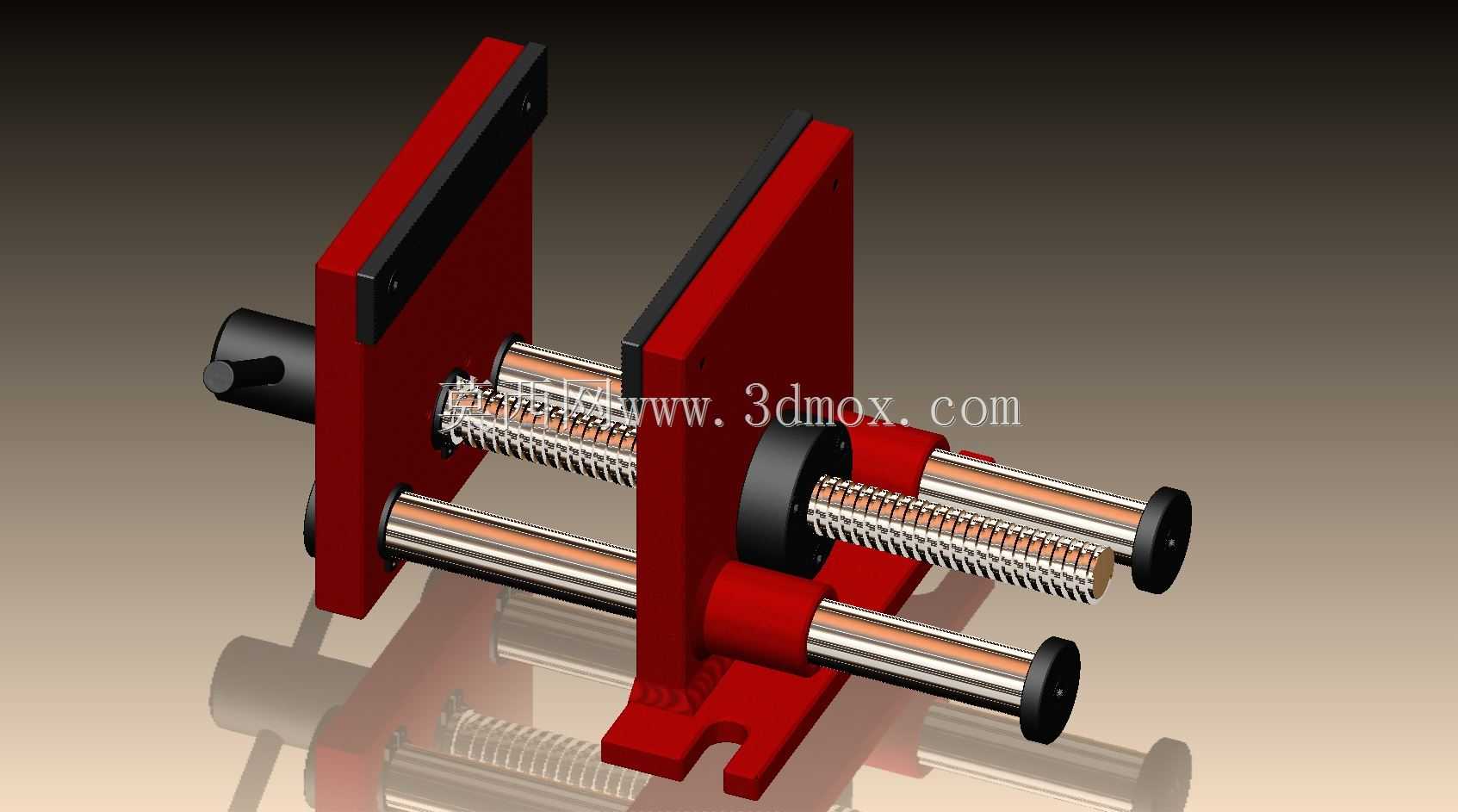

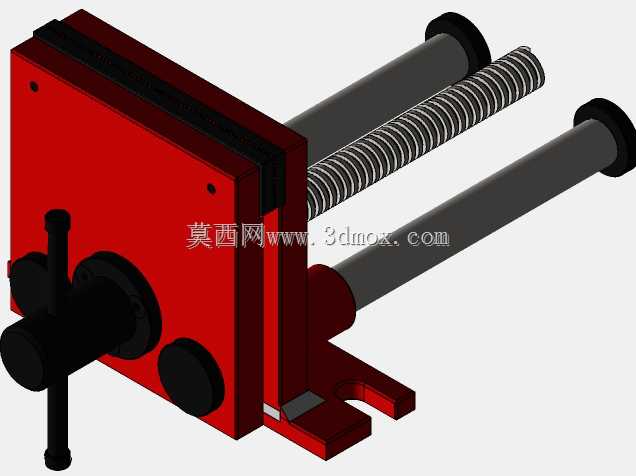

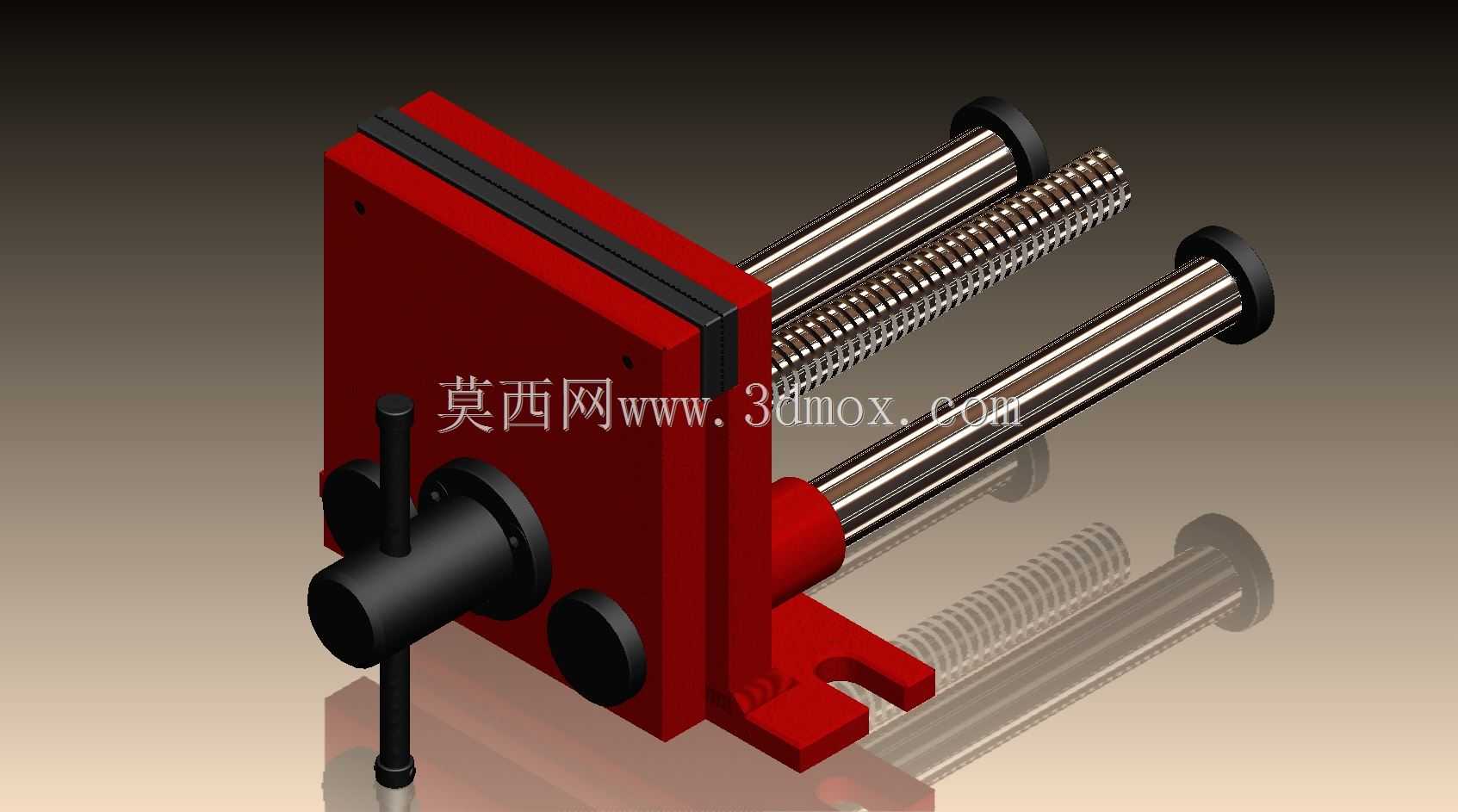

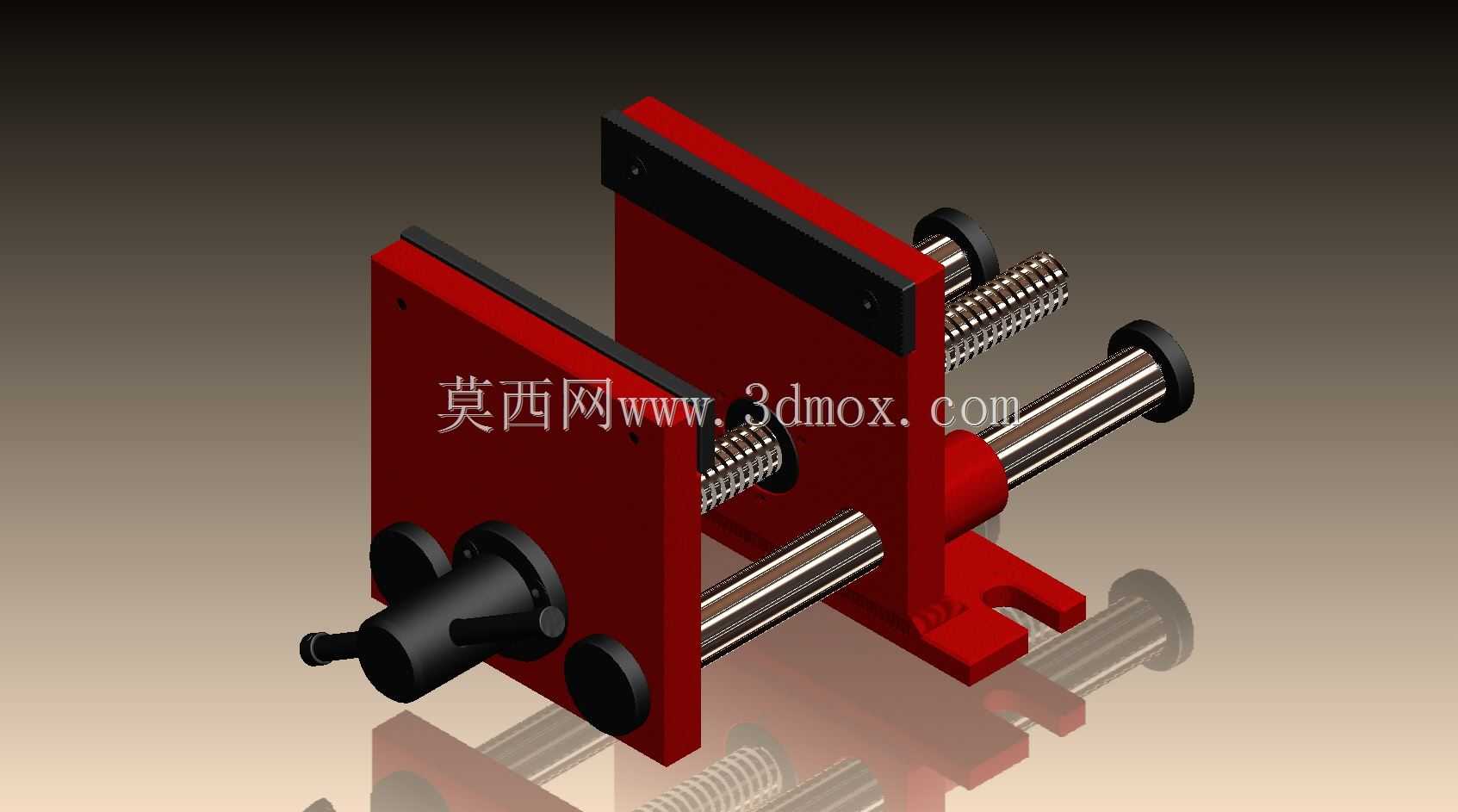

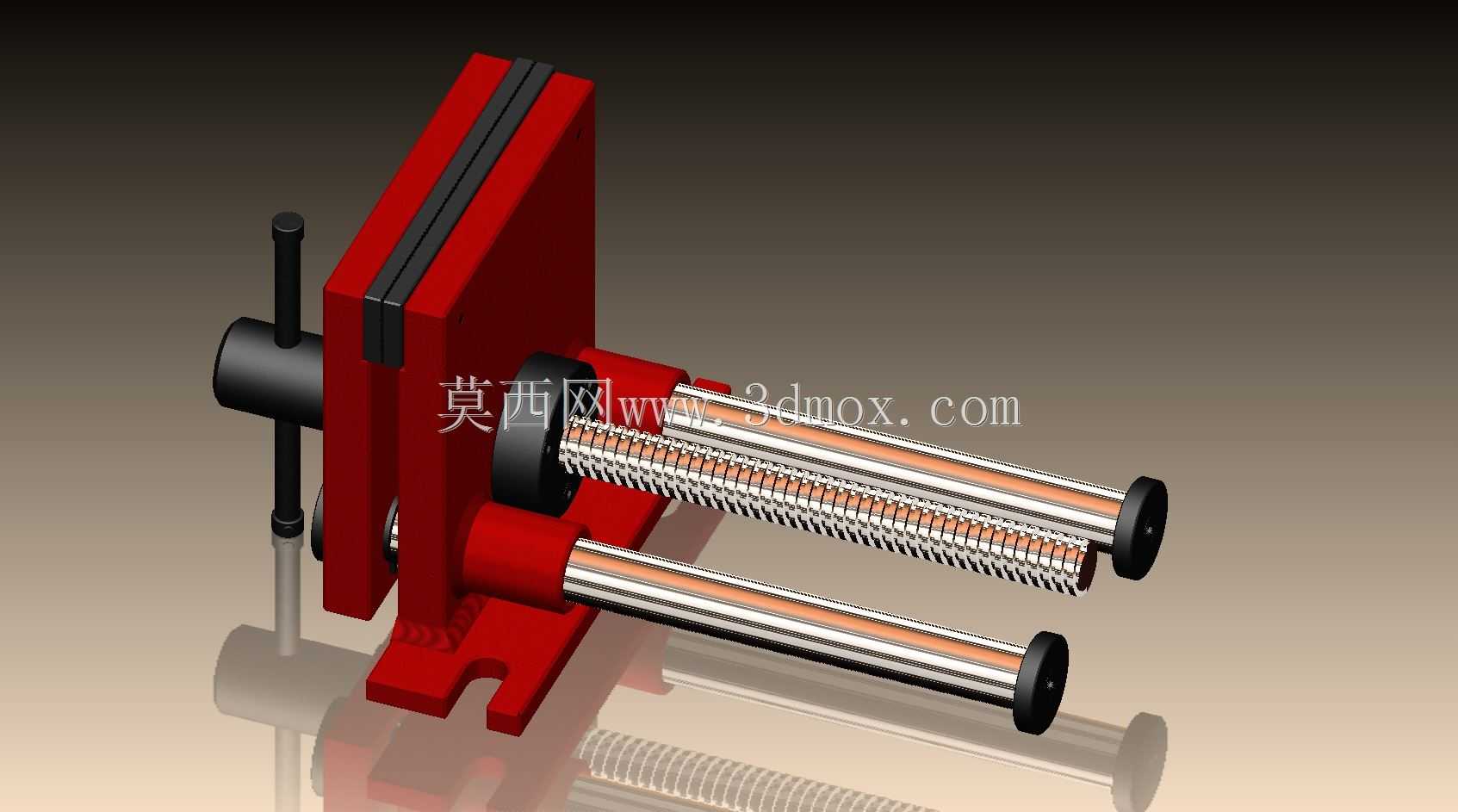

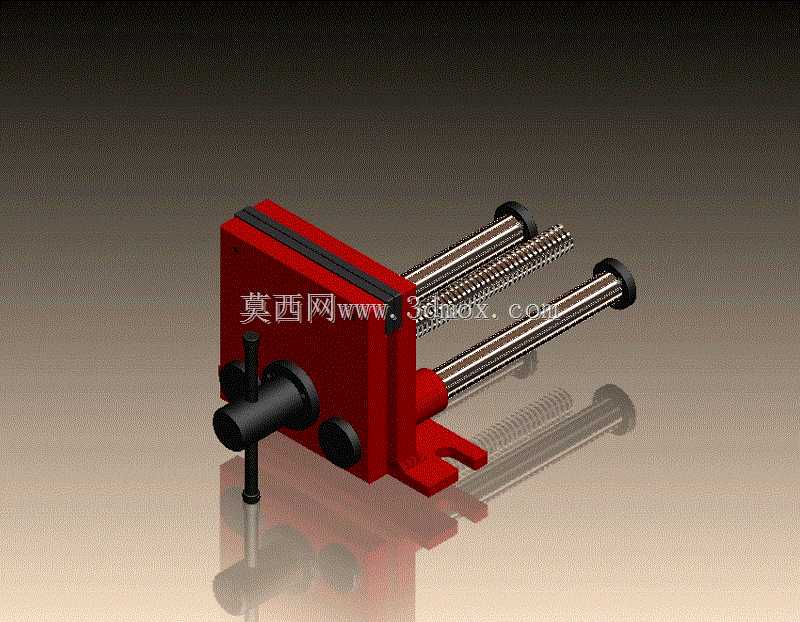

这款夹紧机构的设计初衷，是解决小型台钻、轻型铣床工位上，传统平口钳进给行程短、装夹效率低的痛点，在小批量零件加工、工装调试场景中，能大幅缩短工件装夹的辅助时间。从结构逻辑来看，主体采用铸铁材质的箱式基座作为承载核心，基座侧面设置的带摇柄的操作轴，通过内部梯形丝杆副与两根平行的光轴导轨连接，转动摇柄时，活动夹块可沿着光轴做直线进给运动，相比传统单丝杆传动的虎钳，双光轴导向的结构能避免夹块进给时出现偏摆，夹紧时的受力均匀性提升明显，不会出现工件夹偏、夹翘的问题。基座底部设计的带开口的安装支脚，是适配现有工作台T型槽的安装结构，安装时无需额外加工转接板，直接通过T型螺栓就能将整个机构固定在机床工作台上，安装边界的孔位间距适配市面上多数轻型钻铣床、台式攻丝机的工作台槽距，替换原有平口钳时不需要重新调整工作台的行程限位。夹块的行程设计覆盖了0到150毫米的装夹范围，既可以夹持小型的铝件、塑料件做钻孔、攻丝加工，也能通过更换夹块上的软爪垫片，夹持异形薄壁零件，避免装夹夹伤工件表面。锁紧结构集成在操作轴端，当进给到位夹紧工件后，操作轴旁的偏心锁紧旋钮可以直接锁死丝杆的轴向窜动，即使加工过程中存在切削振动，夹块也不会出现松动退夹的情况，相比传统靠丝杆自锁的结构，抗振性能更优，适合断续切削的加工场景。从建模细节来看，所有配合面都预留了合理的公差间隙，光轴与基座孔的配合选用H7/g6的间隙配合，丝杆螺母副预留了润滑脂存储槽，日常维护时只需要定期在光轴和丝杆表面涂抹锂基脂，就能保证机构的操作顺滑度，不会出现进给卡滞的问题。整个机构的外形轮廓方正，没有突出的尖锐棱角，安装在工作台上不会占用过多的操作空间，摇柄的操作高度距离工作台面120毫米，操作人员站在工位上单手就能完成进给、锁紧、松夹的全套操作，不需要大幅度抬臂或者俯身，长时间操作的疲劳度更低。在实际生产场景中，这类机构除了用在机加工工位，也可以适配在焊接工装、装配工装的基板上，作为快速夹紧单元使用，双导向杆的结构能承受一定的侧向力，即使焊接时存在敲击、工装移位的受力，也能保持夹紧位置的精度，不会出现夹块偏移的问题。
