机加工固定用红色台虎钳结构设计

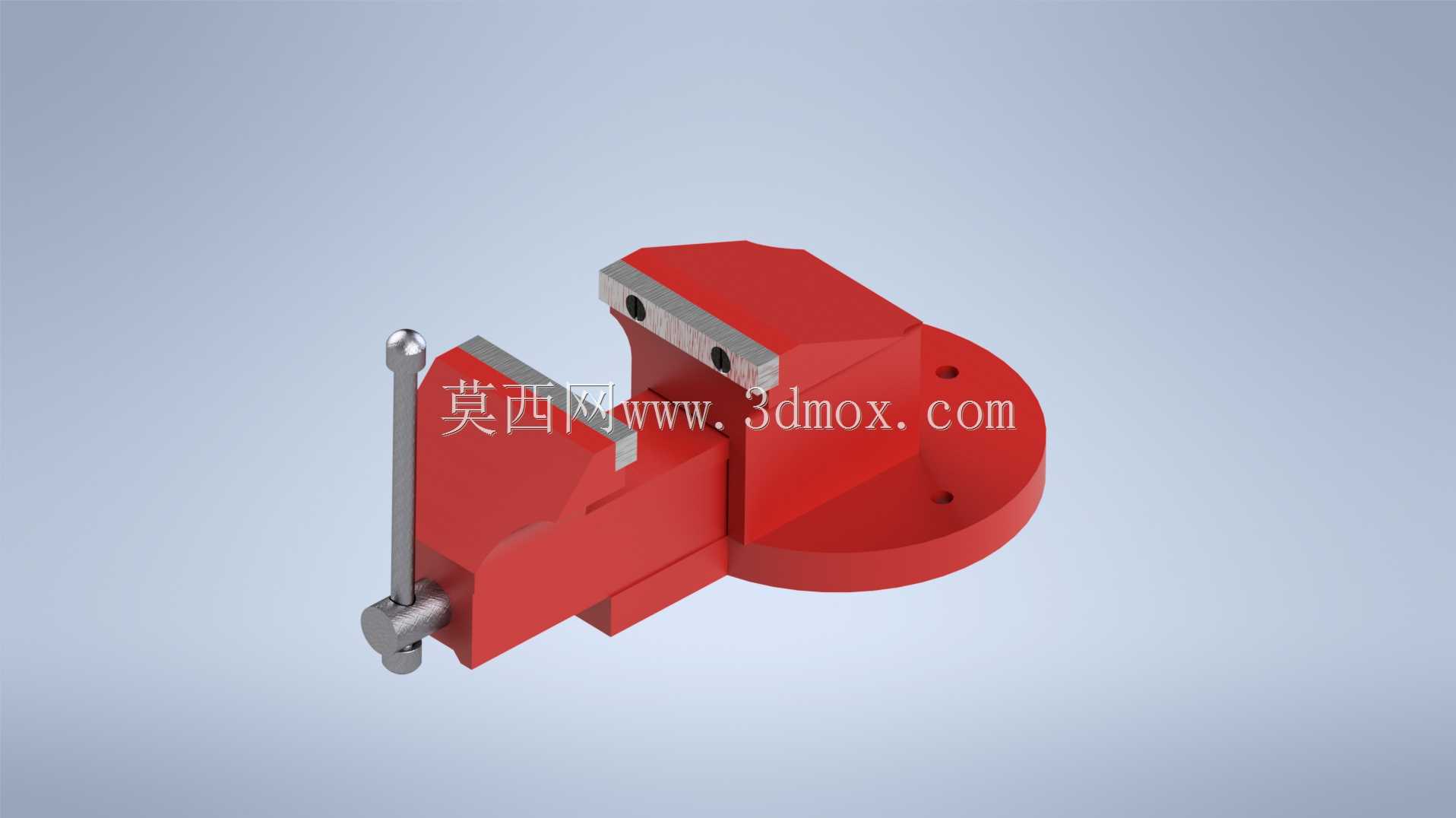

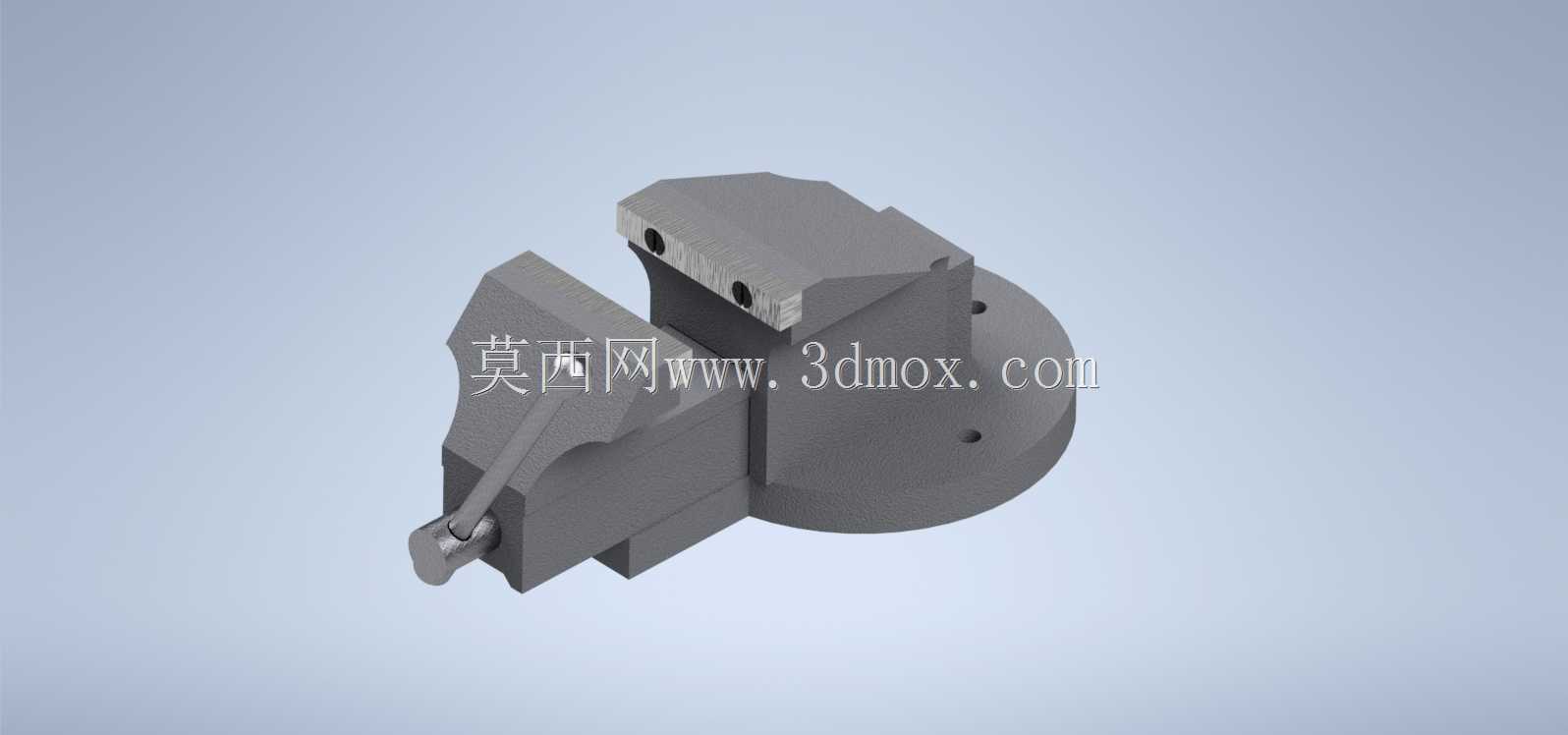

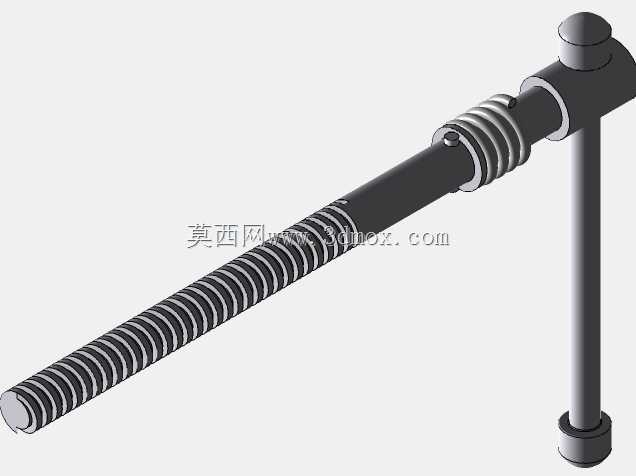

这款台虎钳是机加工、钳工工位最常用的夹持工装，日常在普通钳工台、铣床、钻床工位旁都能见到它的身影，核心作用是在锯切、锉削、钻孔、攻丝、轻度打磨等工序中牢牢固定工件，避免加工过程中工件移位导致尺寸超差或加工安全隐患。从结构设计来看，这款虎钳采用圆盘式安装底座，底座上预留了三个均匀分布的安装沉孔，安装时可以通过螺栓直接固定在工作台台面，同时底座与活动钳身的连接结构支持钳身水平方向回转调整，能够根据加工需求调整工件的朝向，不用反复松卸工件就能适配不同角度的加工操作，大幅减少工位辅助操作时间。钳身主体采用铸铁类材质的结构设计思路，整体壁厚做了加厚处理，保证夹持受力时不会出现形变，钳口位置配置了带交叉齿纹的可拆卸钢质钳口板，通过内六角螺钉固定在活动钳身和固定钳身上，齿纹结构可以增大与工件表面的摩擦力，即使是表面光滑的金属坯料，夹持时也不会出现打滑窜动的问题，钳口板磨损后可以单独拆卸更换，不用整体更换钳身，降低了工装的后期维护成本。传动部分采用丝杠副结构，操作端配置了球形握柄的转动手柄，转动手柄时丝杠带动活动钳身沿导轨方向做直线进给运动，实现钳口的开合，导轨部分做了贴合面的精度适配，保证活动钳身移动时不会出现上下翘动或者左右偏摆，保证夹持时两个钳口面保持平行，避免工件被夹出角度偏差影响加工精度。从安装边界来看，圆盘底座的直径适配常规钳工台的安装预留位，钳身闭合状态下整体高度不会遮挡钻床、铣床的加工行程，最大开口距离可以覆盖常规小型机加工件的夹持需求，不管是方形坯料、轴类零件还是异形小工件，都可以通过调整钳口开合度实现稳定夹持。在实际车间使用场景中，这类虎钳除了常规的金属加工工序，也可以用来固定小型木质、塑料工件做手工修整，部分维修工位也会配置同款虎钳来拆卸过盈配合的小零件，适用场景覆盖了金工实习车间、小型机加工门店、设备维修班组、产品打样工作室等多个场景。设计时特意将钳身的受力薄弱位置做了加强筋处理，比如固定钳身与底座连接的转角位置，增加了三角加强结构，避免大力夹持时出现钳身断裂的问题，丝杠的直径也匹配了最大夹持力的需求，不会因为夹持力过大出现丝杠弯曲变形的情况，整体结构没有多余的复杂设计，完全围绕实用、耐用、易维护的工装需求做结构排布，没有冗余的装饰性结构，所有外形结构都服务于功能需求。
