恩尼格玛密码机复刻结构三维数模

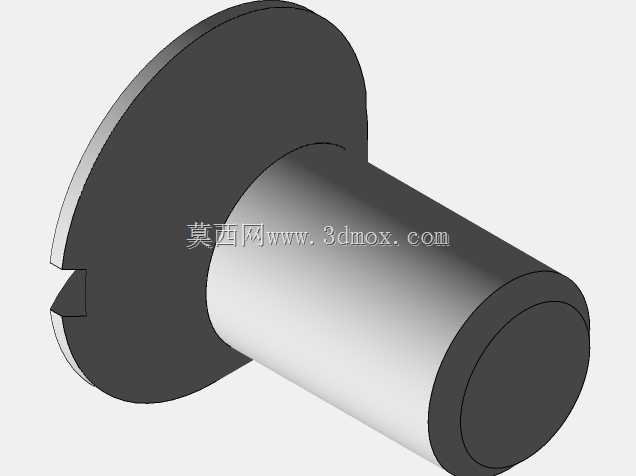

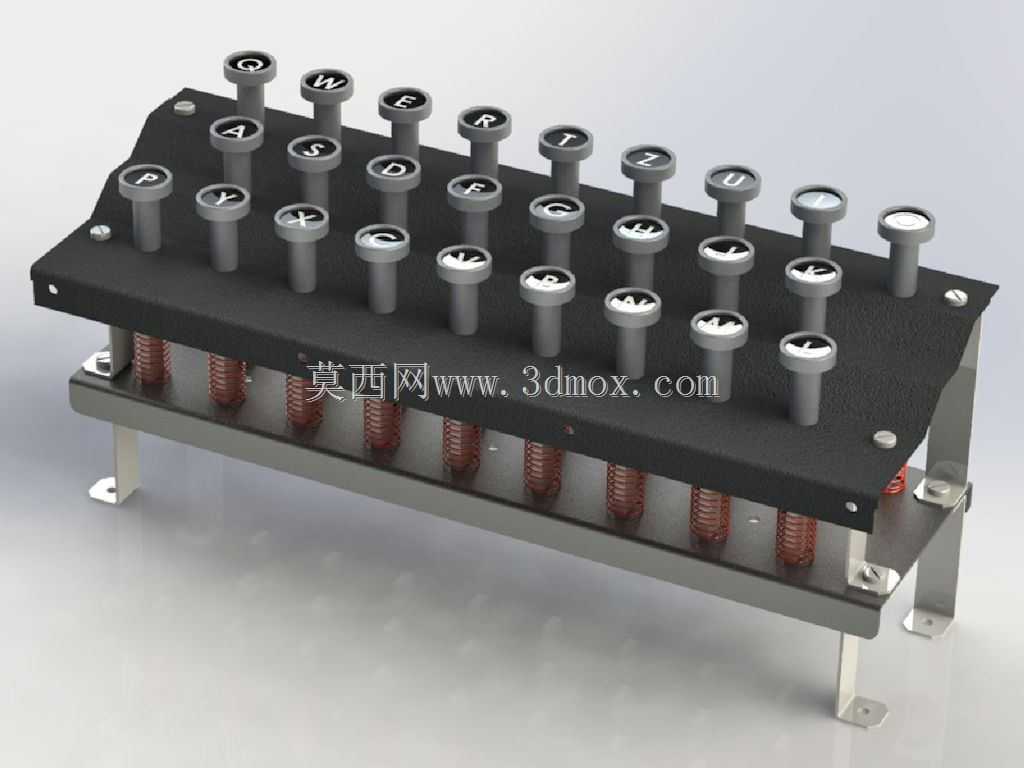

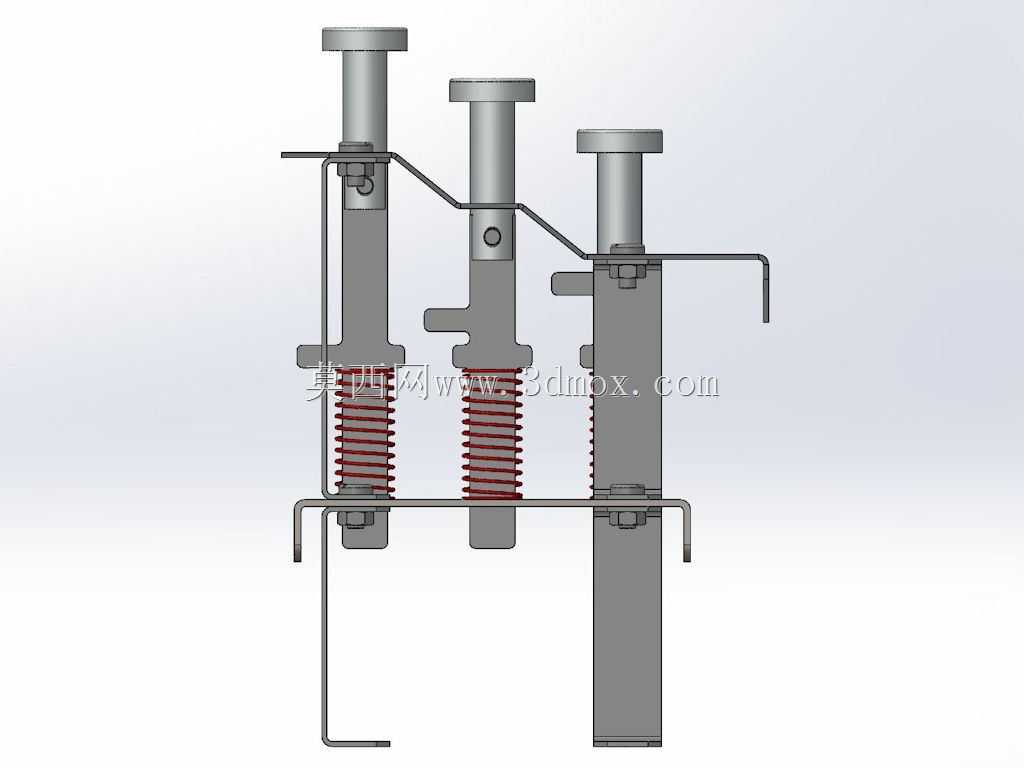

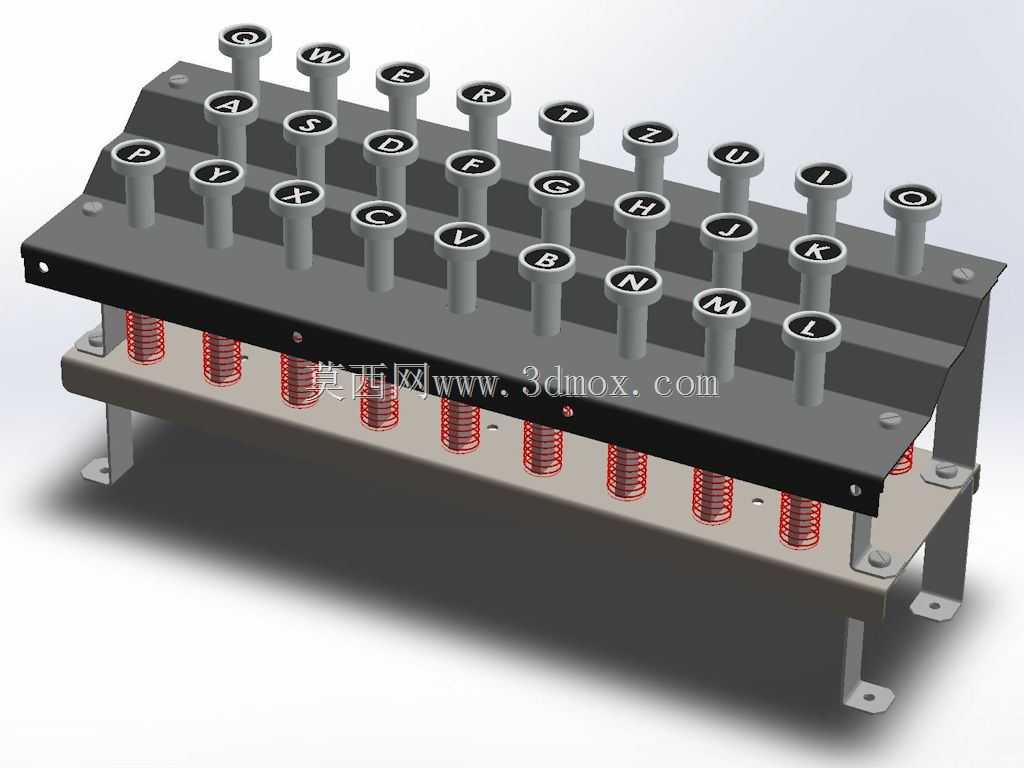

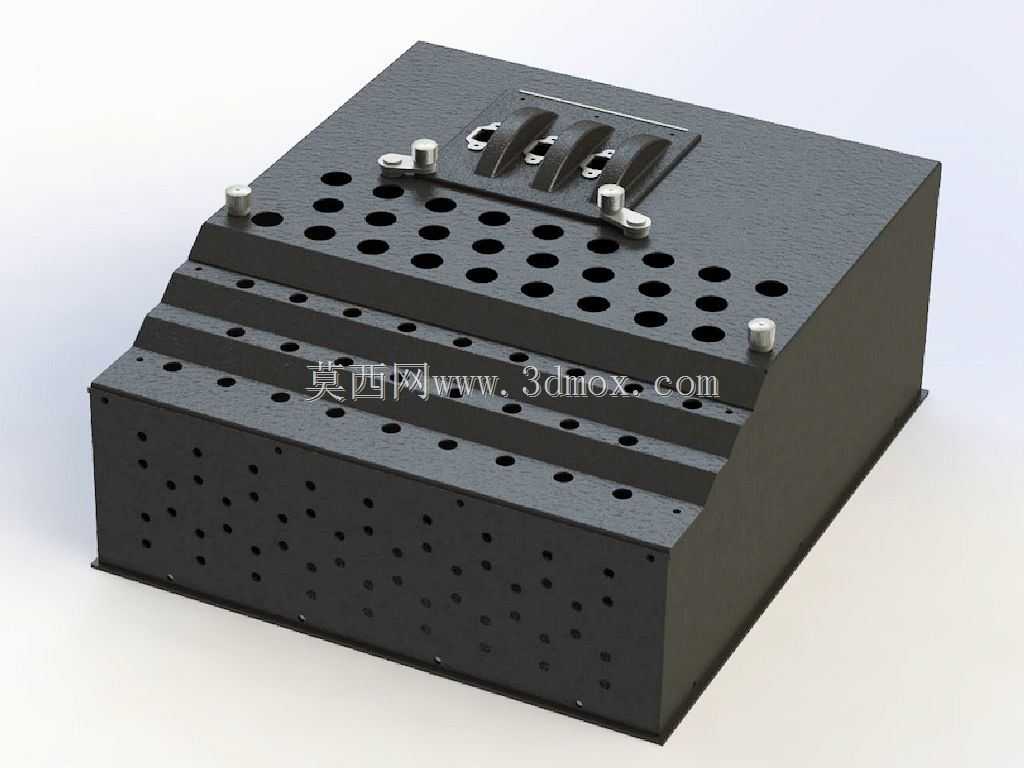

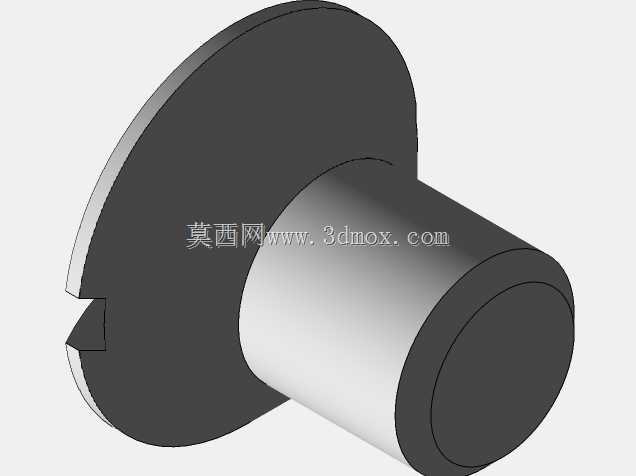

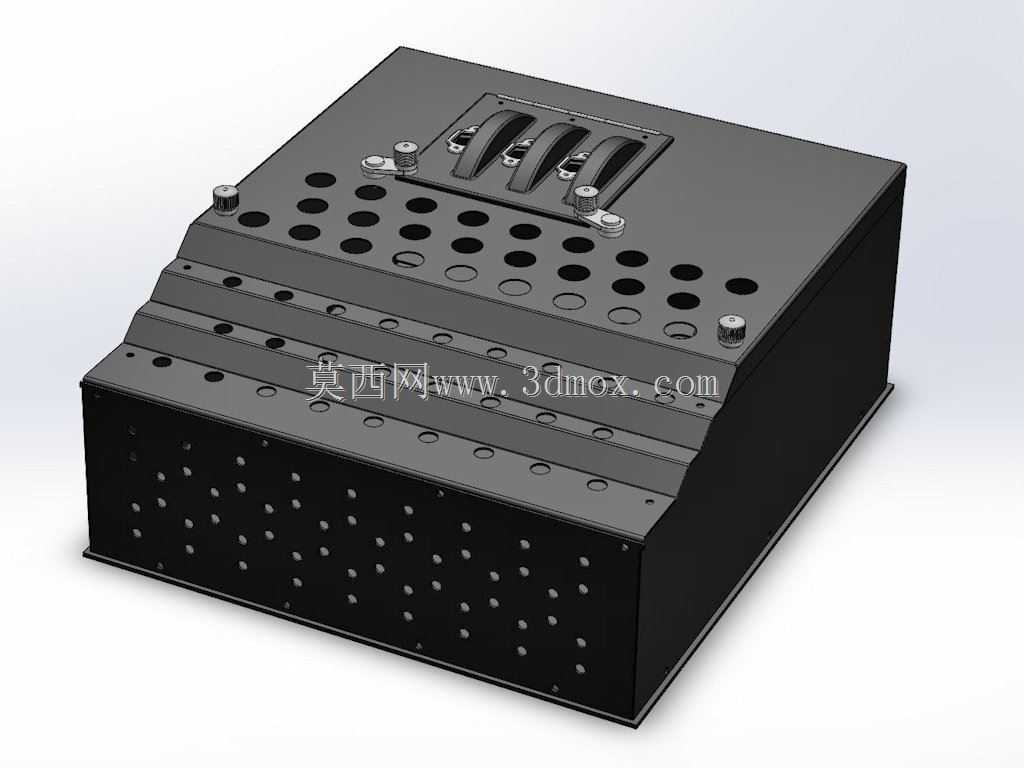

该复刻结构完整还原了经典机电式密码装置的层级布局，整体采用阶梯式台体造型，下层为厚重的基座腔体，用于容纳内部转子组、线路连接板与接线端子排，中层为按键输入阵列的安装基面，上层设置转子调节舱与插拔式接线板区域，各层板件通过沉头螺钉完成刚性连接，接缝处预留0.1mm装配公差，避免层叠安装时出现错位卡滞。从实际功能逻辑来看，该装置核心依靠多组可替换转子的错位转动实现字符加密转换，每个转子周向均匀排布触点与接触片，转子旁设置的金属拨杆用于手动调整转子初始位置，拨杆与转子轴之间采用扁位配合，转动时无空行程，保证位置调节的精准度。上层插拔件区域的插孔采用等距阵列排布，每个插孔内置弹性接触簧片，插拔接线插头时可保证电路导通稳定，不会因轻微振动出现接触不良的问题。在结构设计层面，台体侧面与各层板面上的密集圆孔并非装饰结构，一部分是内部电路的走线穿线孔，一部分是按键组件的安装定位孔，还有部分是腔体内部的散热通流孔，孔位排布严格对齐内部元件的安装位置，加工时可直接通过数控钻床一次装夹完成多孔加工，减少二次装夹带来的位置误差。基座底部预留了四个支脚安装位，支脚高度可微调，能够适应不平整的放置台面，保证设备放置时的水平度，避免转子组因倾斜出现转动卡涩。输入按键区域的每个按键下方都设置了独立的复位弹簧，按键行程设计为4mm，按压力度控制在1.2N-1.5N区间，长时间操作也不会产生明显的手部疲劳。转子舱的盖板采用快拆式结构，无需专用工具即可掀开，方便日常更换不同线序的转子组件，适配不同的加密规则切换需求。从安装边界来看，整体台体的长宽高比例适配常规桌面放置场景，后侧预留了外接电源与信号输出的接口安装位，接口处设置了橡胶护线圈，避免走线被金属板边缘割破绝缘层。整个结构没有采用一体化注塑成型方案，全部使用金属板件拼接组装，一方面还原了初代设备的金属质感，另一方面也方便后期对内部结构进行拆解研究，直观展示机电式密码装置的机械传动与电路导通逻辑，可用于密码学发展史的实物演示、复古机械结构教学等场景，帮助从业者理解早期机电加密设备的机械实现原理。
