Nexus6p智能手机整机外观结构建模

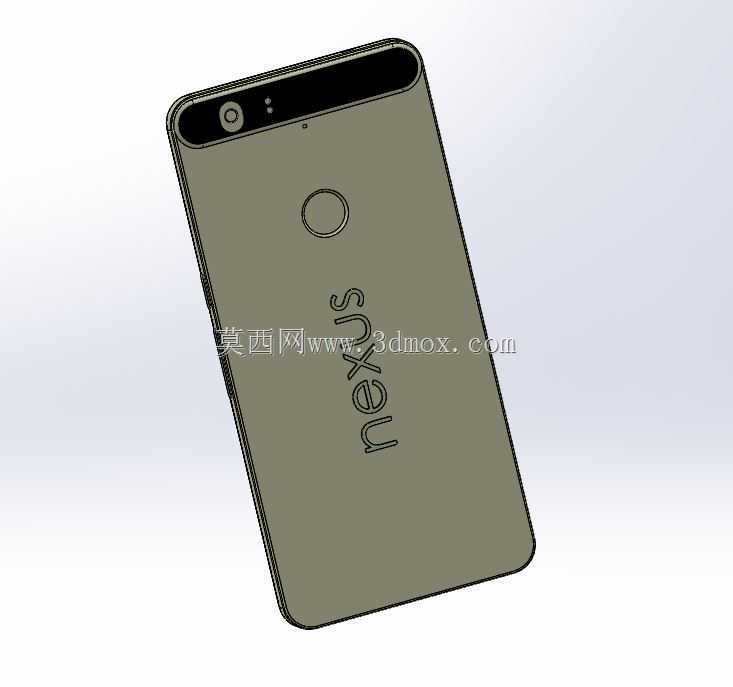

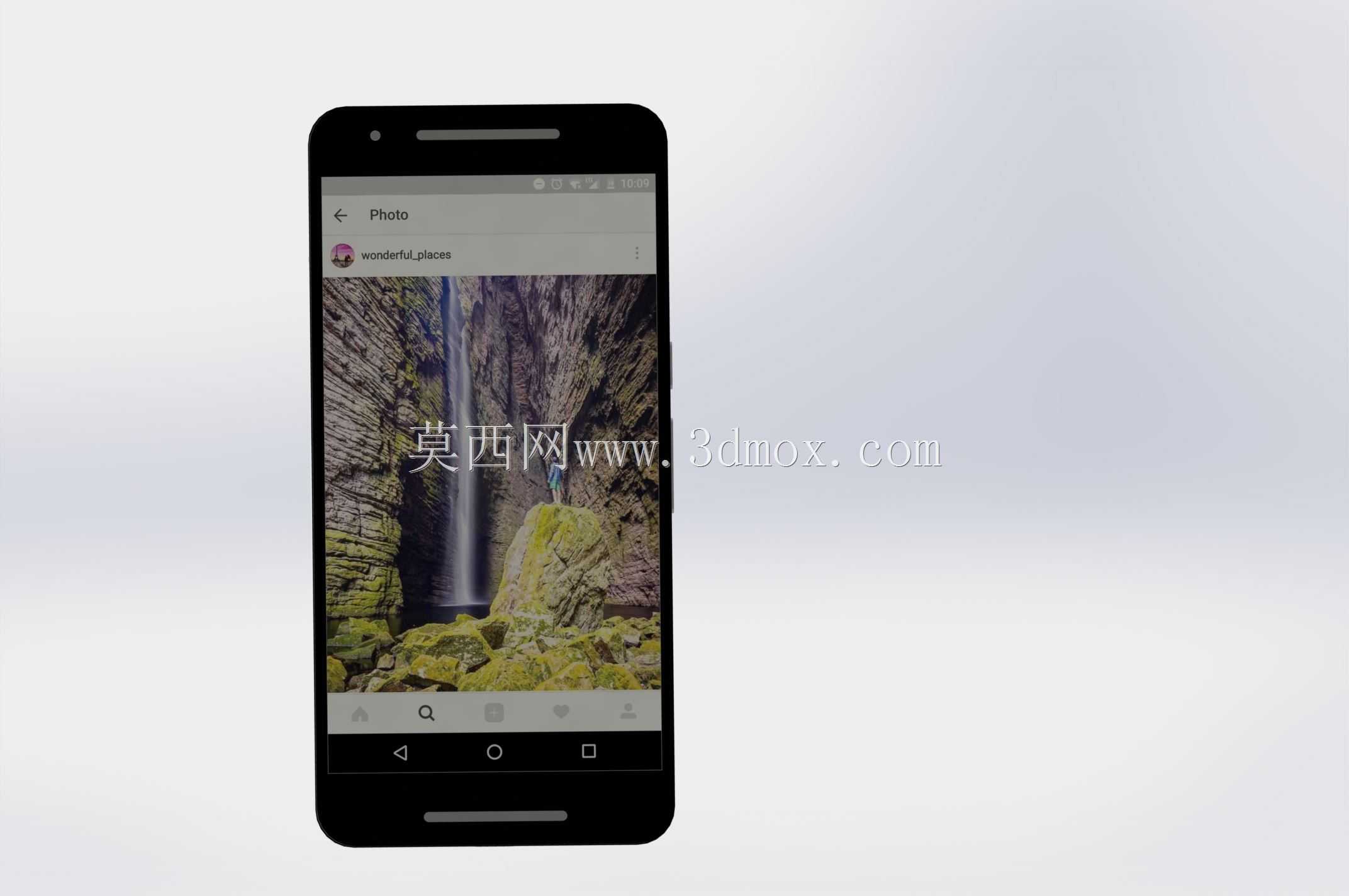

本次建模还原的是一款直板触控智能手机的完整外观结构，从消费电子结构设计的实际需求出发，完整复现了产品的外观曲面、部件布局与装配边界。在日常的消费电子结构开发流程中，这类整机外观模型是结构细化、配件适配、手板打样的核心基础，可直接用于手机保护套开模前的尺寸校核、贴膜类配件的轮廓适配、展示用样机的结构参考，也能作为同类型直板手机结构布局的设计参照。建模过程中优先保证了外轮廓曲面的连续性，背部的大弧面过渡从侧边中框自然延伸至后盖平面，握持区域的曲面曲率完全贴合日常单手握持的手掌贴合角度，避免了曲面断层导致的握持硌手感，同时严格控制了整机的厚度方向尺寸边界，确保摄像头凸起区域、指纹识别区域的相对位置与实际产品的装配公差要求匹配。背部的指纹识别模块采用圆形下沉式设计，建模时预留了识别模组的安装台阶与周圈配合间隙，摄像头区域位于背部左上角，做了长条状的凸起保护结构，将主摄像头、闪光灯、辅助对焦传感器的开孔位置按照实际装配间距排布，凸起高度控制在能避免镜头直接接触放置平面的合理范围，不会因过度凸起影响放置平稳性。机身正面的屏幕区域做了窄边框的轮廓处理，顶部的听筒开槽、前置摄像头开孔位置都按照实际布局预留，中框部分的按键位置对应侧边的音量键、电源键装配位，做了凸起的按键轮廓与内部的卡扣配合结构，底部的扬声器开孔、充电接口位置也按照实际排布做了精准的开孔定位。从设计思路来看，这款机型采用全金属一体化后盖的结构逻辑，建模时将后盖与中框的衔接处做了高光倒角的曲面处理，既保证了外观的精致感，也能在装配时抵消部分金属件的加工公差，背部的品牌标识区域做了下沉式的蚀刻位，可直接用于后续的LOGO丝印或镭雕工艺定位。在尺寸边界的控制上，整机的长宽比例符合单手握持的黄金比例，边角采用大R角圆弧过渡，避免直角硌手的同时，也能降低跌落时的应力集中，摄像头凸起区域的周圈做了微小的倒角处理，避免日常使用中凸起边缘被磕碰掉漆。这类外观模型在结构设计环节中，还可用于跌落仿真的前期网格划分参考，通过外轮廓的精准曲面快速导入仿真软件，设定不同角度的跌落工况，提前预判外壳的易损区域，也能用于产品宣传阶段的渲染素材制作，通过曲面的精准还原保证渲染效果与实际产品的一致性。对于配件厂商而言，精准的整机外轮廓模型能大幅减少开模前的实物测绘周期，直接通过模型提取保护套的内腔曲面、开孔位置，将配件的配合公差控制在合理范围，避免出现开孔偏移、套合过松或过紧的问题。建模过程中对所有外观可见的分型线位置都做了精准还原，包括后盖与中框的衔接缝、按键与中框的配合间隙，这些细节都是实际生产中装配公差控制的关键位置，能为后续的结构拆分、模具设计提供可靠的参考依据。
