分形几何门格尔海绵结构三维建模

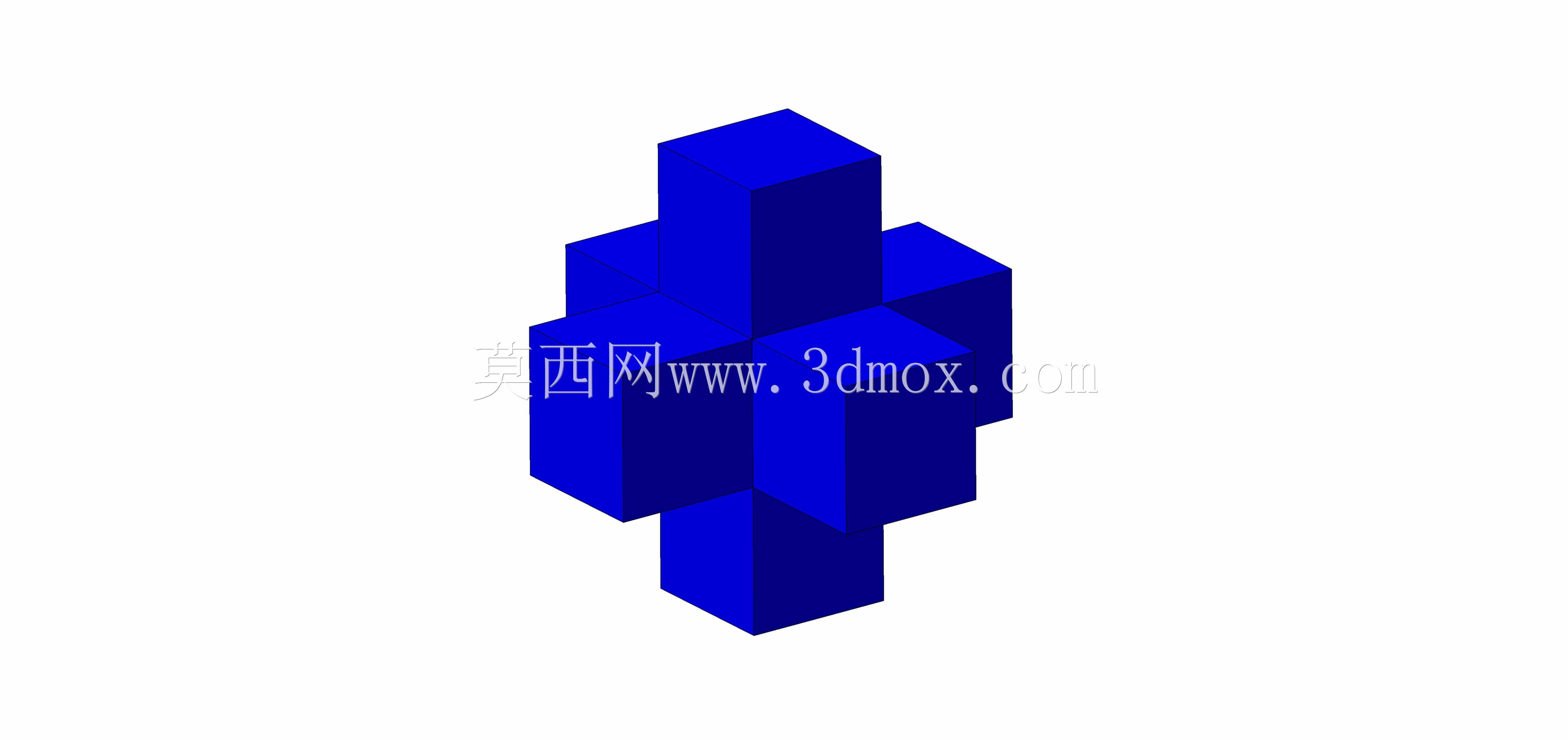

门格尔海绵作为经典的三维分形几何结构，在工程领域的应用早已跳出纯数学研究的范畴，在多孔材料结构设计、吸波隐身结构研发、轻量化承载构件开发等场景中都能看到其拓扑逻辑的落地。这类结构的核心特性在于随着迭代阶次提升，整体比表面积呈指数级增长，同时内部形成连续贯通的孔隙网络，且结构整体具备严格的自相似特征，不同尺度下的单元构型保持高度统一。从设计逻辑来看，门格尔海绵的构建遵循严格的迭代规则：初始阶段为实心立方体单元，每次迭代都将当前立方体沿长宽高三个方向均等切分为27个更小尺寸的立方体，随后移除体心位置的6个面心立方体以及最中心的1个立方体，剩余20个小立方体作为下一次迭代的基础单元，重复上述切分与移除操作，即可得到对应阶次的海绵结构。在实际工程建模过程中，需要重点把控不同迭代阶次下的结构尺寸边界，比如第四阶迭代的结构，其最小单元的尺寸会随着整体外轮廓尺寸的设定按比例缩小，若整体外轮廓设定为常规的270mm立方体基准，第四阶的最小立方单元边长仅为10mm，这一尺寸边界直接决定了后续3D打印成型的工艺可行性——过小的单元尺寸会导致打印过程中出现支撑难去除、结构易断裂的问题，而过大的单元尺寸则无法体现分形结构的孔隙特性。这类分形结构的功能优势十分明确，贯通的孔隙网络可以让流体在结构内部顺畅流通，配合极高的比表面积，非常适合用作换热载体、催化反应载体或者流体过滤构件；同时其自相似的承载结构可以在大幅降低整体重量的前提下，保持多方向的力学承载性能，避免传统轻量化开孔结构出现的各向异性强度差问题。建模过程中需要特别注意拓扑连续性的校验，高迭代阶次下，大量小立方体的拼接位置容易出现非流形几何、重合面、自由边等拓扑错误，这类错误不仅会导致文件无法正常保存，还会直接影响后续的有限元仿真分析、3D打印切片处理等下游工序，因此每完成一次迭代操作，都需要对整体结构进行拓扑检查，及时修复重合面、合并共线边，确保几何实体的完整性。从应用适配性来看，不同迭代阶次的门格尔海绵对应不同的工程场景，低阶次结构孔隙尺寸大、整体刚度高，适合用作建筑领域的轻质隔墙填充结构、设备的减震缓冲垫；高阶次结构比表面积大、孔隙细密，适合用作航空航天领域的吸波构件、化工领域的微反应载体，建模时可以根据实际使用场景的孔隙率、承载要求，灵活调整迭代阶次与基础单元尺寸，平衡结构性能与加工难度。
