手动双外啮合行星齿轮演示教具结构

这套手动双外啮合行星齿轮机构，主要面向机械原理教学、传动方案验证场景使用，日常可放置于高校机械实验室、企业研发部门的方案展示区，用来直观演示行星轮系的运动传递逻辑，帮助刚接触机械传动的设计人员、在校学生快速理解固定中心轮、行星轮、系杆之间的运动关系，相比纯二维图纸的静态展示，实体可动的结构能把转速比、转向关系这些抽象参数转化为肉眼可见的运动过程，降低传动原理的理解门槛。

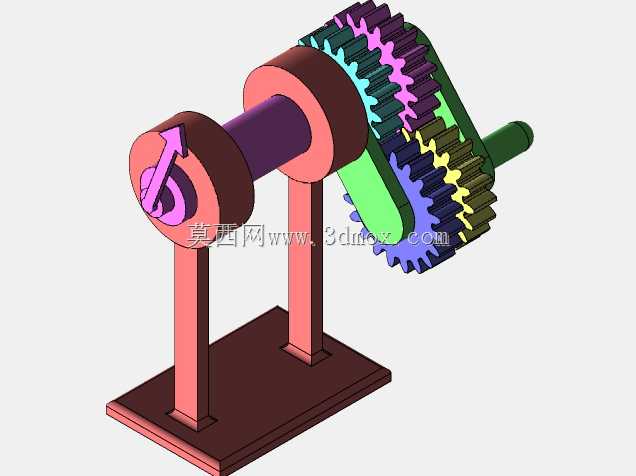

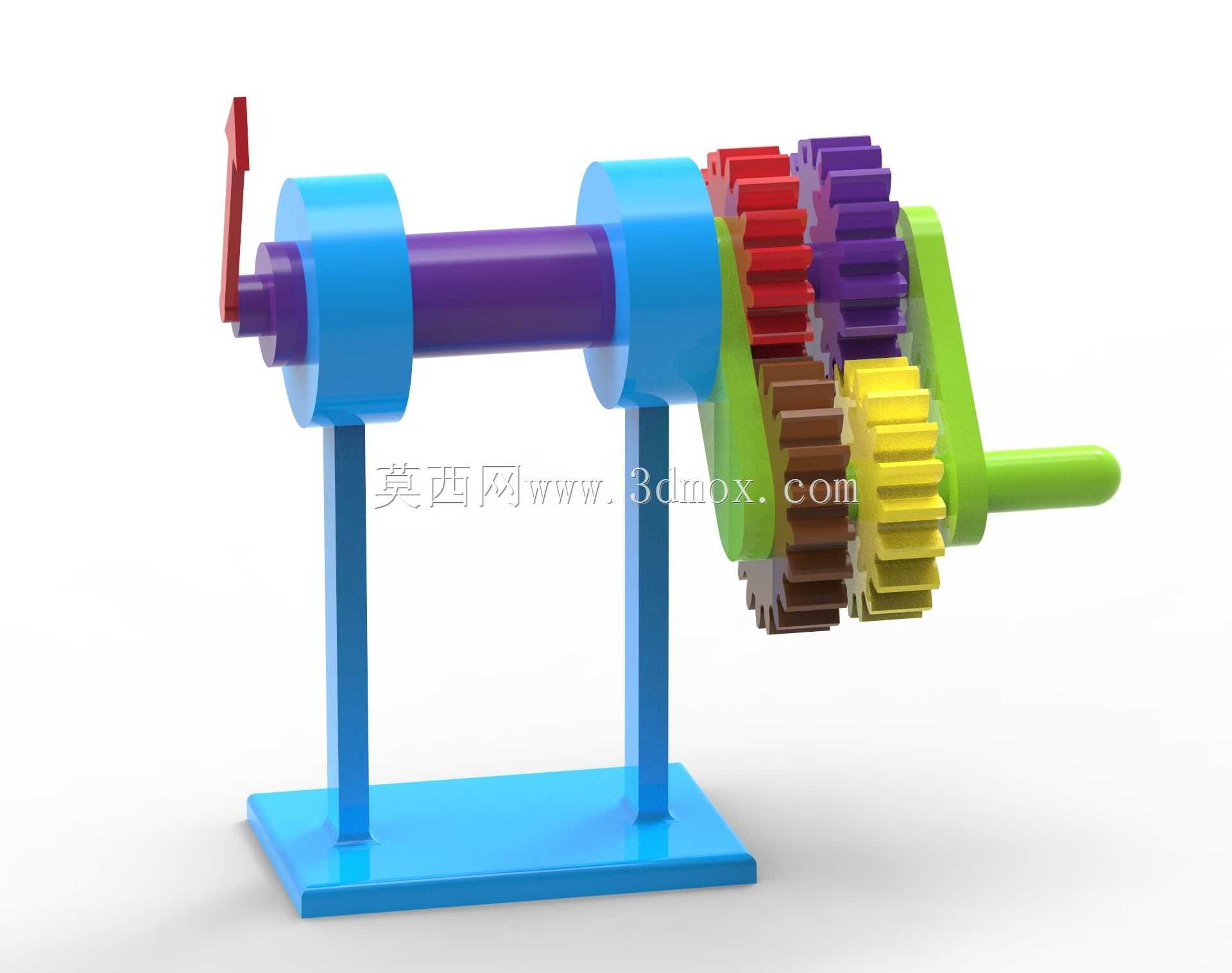

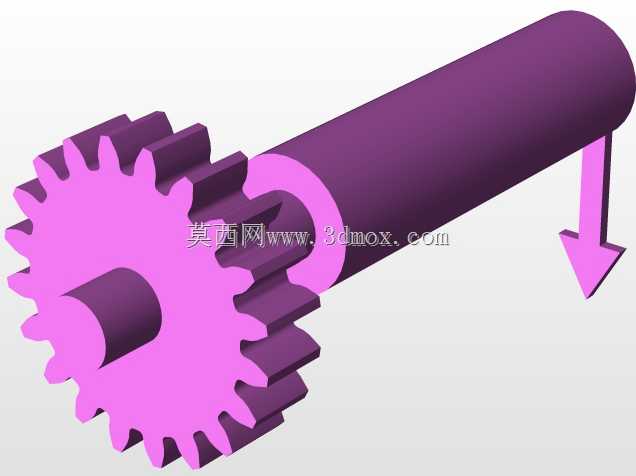

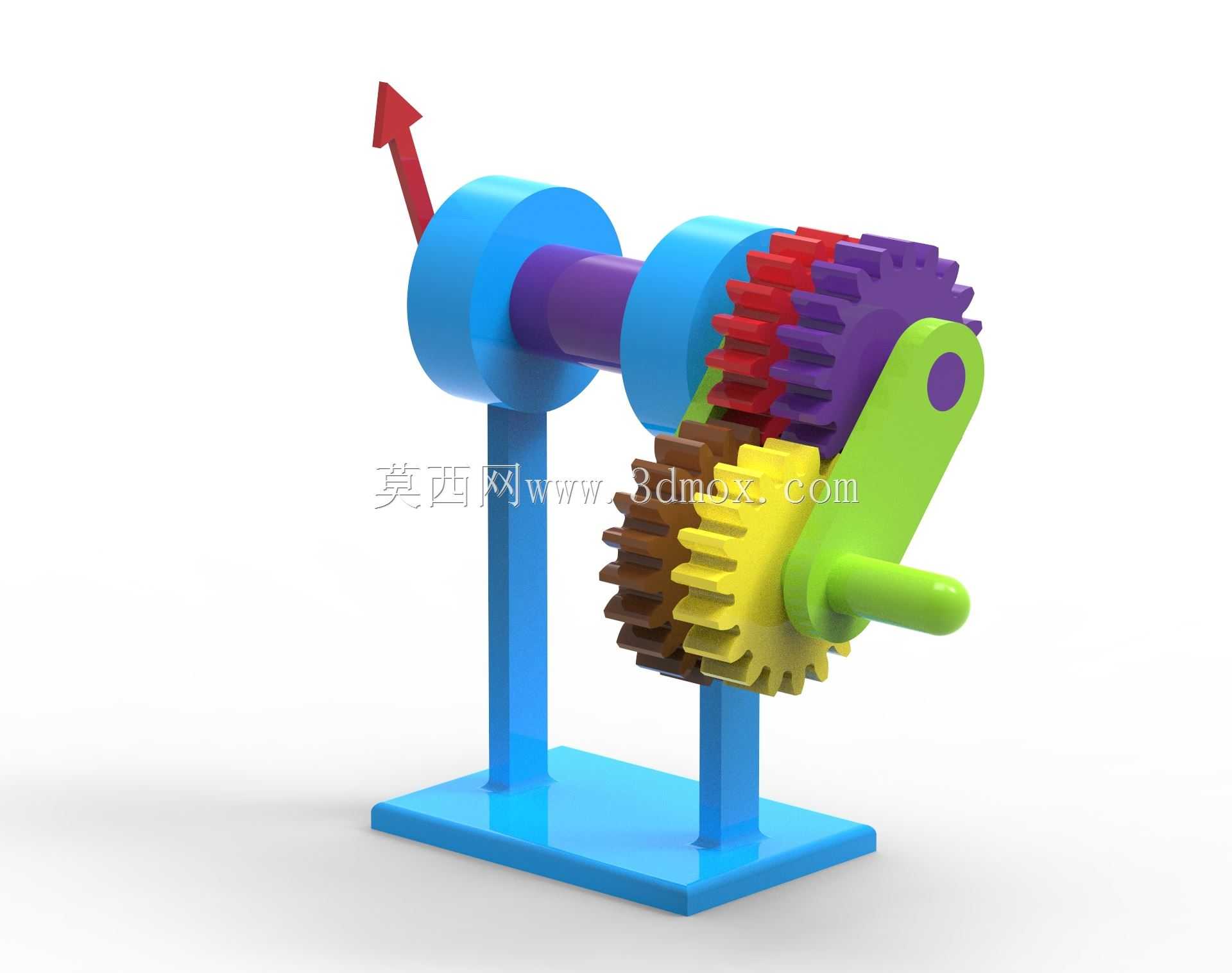

从功能特性来看，机构以红色齿轮作为固定中心轮，通过手动摇动绿色的横拉杆也就是系杆组件，带动整套行星轮组绕固定中心轮公转，同时各级行星轮完成自转运动，最终带动轴端的红色指针同步旋转，清晰展示输入运动经过行星轮系减速、转向调整后的输出状态，整套机构没有额外的动力输入部件，完全依靠手动驱动就能完成完整的传动演示，不需要配套电源、驱动电机等附属设备，移动和摆放都十分灵活。

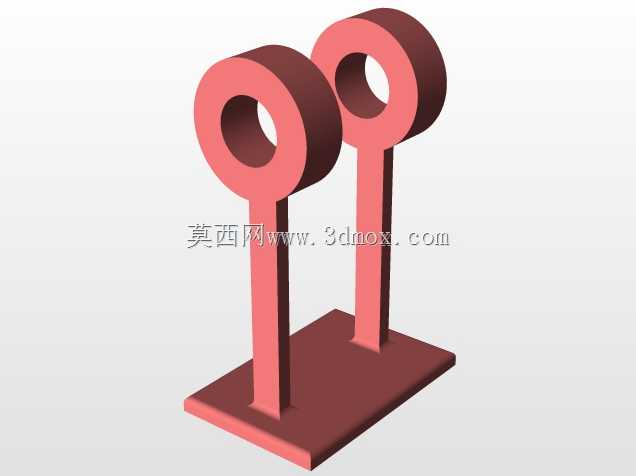

设计思路上，整套结构采用了外露式的轮系布局，没有额外的箱体包裹齿轮组件，所有啮合部位、运动构件都完全暴露在视野范围内，能让观察者清晰看到每一级齿轮的啮合过程、系杆的摆动轨迹，避免封闭箱体遮挡关键传动细节；支撑部分采用双立柱加矩形底座的结构，两个立柱分别承托输入侧的摇柄轴和输出侧的指针轴，保证两根轴的同轴度符合齿轮啮合的精度要求，底座为平整矩形结构，可直接放置在水平台面上，不需要额外的固定连接件就能保证操作时的稳定性，不会因为摇动手柄的力度出现倾覆、移位问题。

安装边界方面，整套机构的所有运动构件都在底座的投影范围内完成动作，行星轮公转时的最大外伸轮廓不会超出底座边缘，摇动手柄的操作空间预留充足，正常操作时不会出现构件和周边物体干涉的问题；各齿轮的啮合间隙控制在合理范围内，手动摇动时没有卡滞、旷量过大的问题，既保证传动过程顺畅，也能避免间隙过大导致的传动比演示误差，输出端的指针采用醒目红色，和蓝色的支撑轴、彩色的齿轮组形成明显视觉区分，观察者可以快速捕捉输出端的运动状态，直观对比输入摇柄的转动角度和输出指针的转动角度，快速理解该轮系的减速特性。
