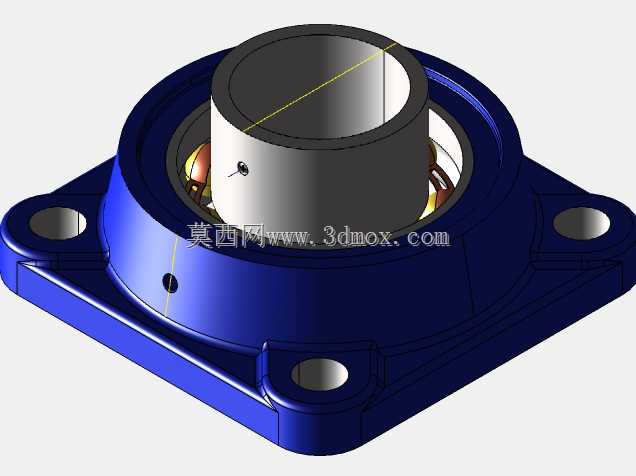

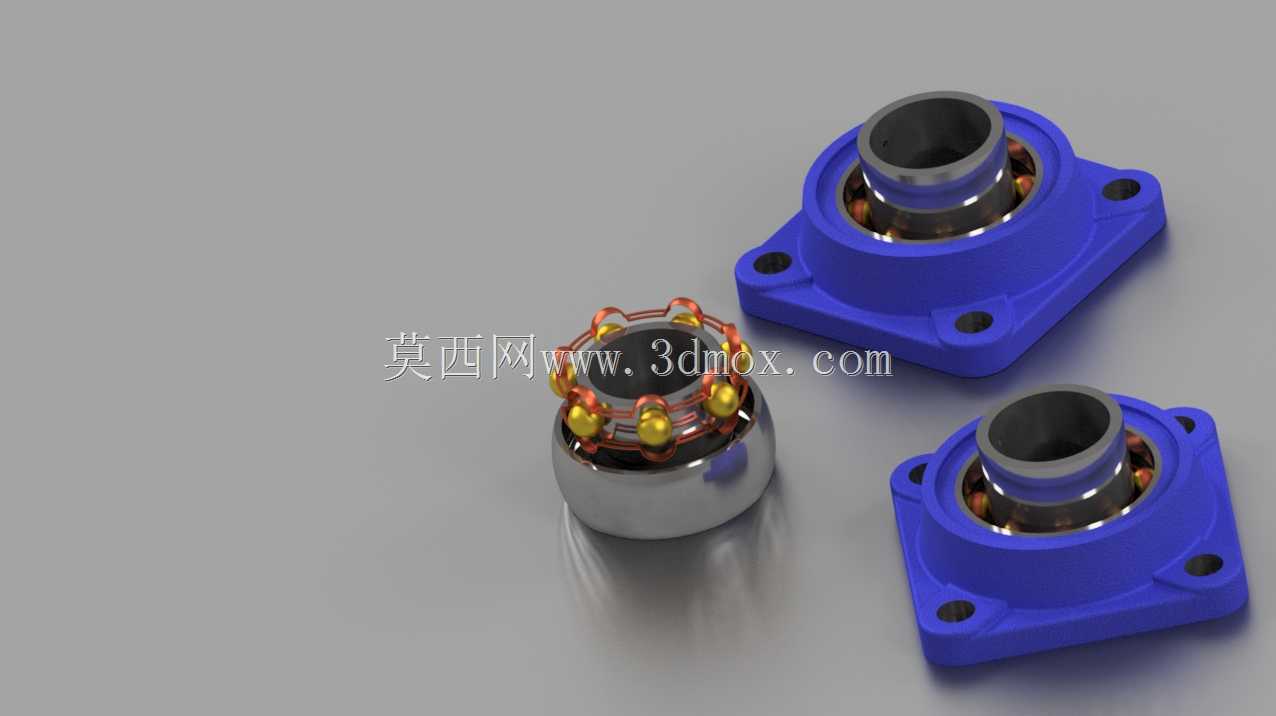

带法兰安装座的外球面滚动轴承结构

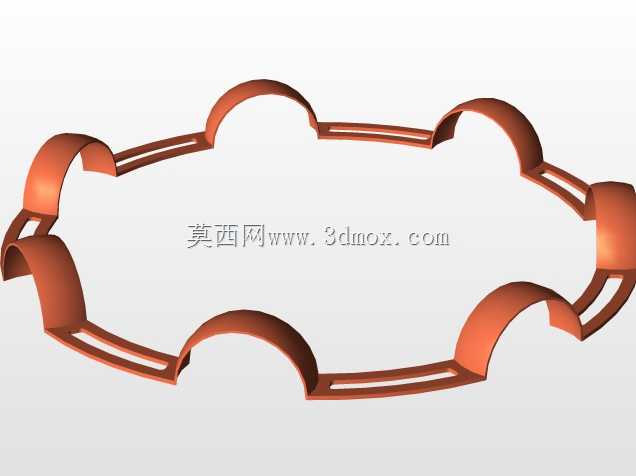

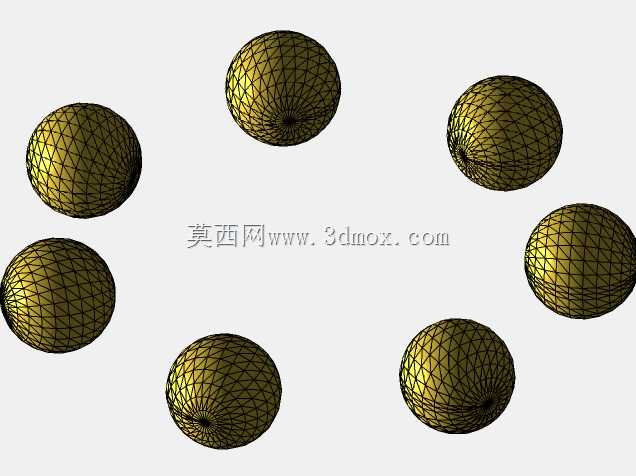

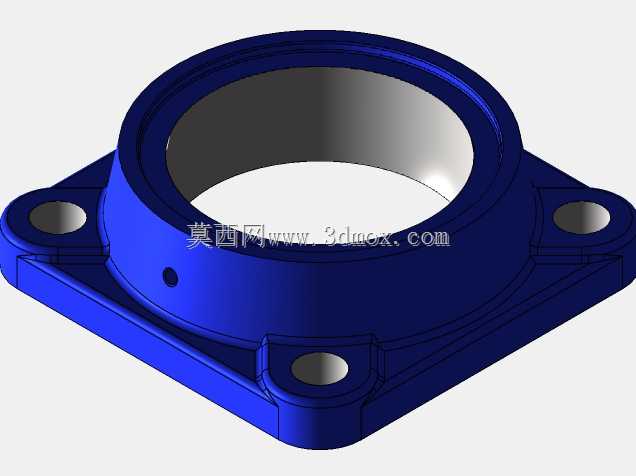

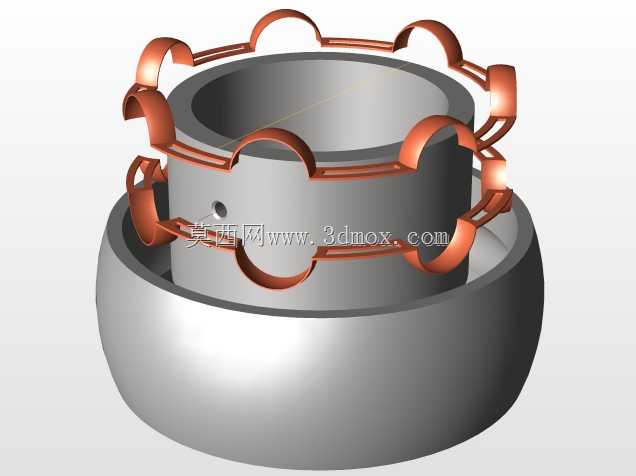

这类带方形法兰安装座的外球面轴承，在轻工输送线、小型食品加工设备、农用机械的传动轴系里应用十分普遍，相比传统需要嵌入轴承座孔的安装形式，它的法兰结构可以直接通过螺栓固定在设备壁板或机架立面，不需要额外加工轴承安装沉孔，对机架的加工精度要求更低，现场拆装维护也更便捷，尤其适合中小型设备的传动轴支承场景，能有效降低设备整体的加工装配成本。从结构设计来看，这套组件包含方形法兰铸座、内嵌的外球面轴承外圈、带锁紧结构的内圈、内置的滚动体与保持架、两侧的密封结构几个核心部分，法兰座的四个安装孔做了沉台设计，螺栓锁紧后头部不会突出安装面，避免和周边运动部件产生干涉，座体的内球面和轴承外球面采用适配的曲率配合，安装时可以自动补偿轴系的少量同轴度误差，对于一些机架焊接后存在轻微变形、或者长轴跨距较大产生挠度的场景，能有效避免轴承出现卡滞、偏磨的问题，延长支承部件的使用寿命。轴承内圈的内径和传动轴采用过渡配合，配套的顶丝锁紧结构可以在轴穿入后直接从内圈侧面锁紧，不需要额外加工轴肩或者配置锁紧螺母，进一步简化了轴系的结构设计，减少了轴类零件的加工工序。内置的滚动体采用满装优化的排布方式，在径向承载的同时可以承受一定的轴向载荷，能应对输送设备运行中可能出现的轻微轴向窜动，两侧的接触式密封结构可以阻挡外界的粉尘、水汽进入轴承滚道，同时锁住内部的润滑脂，在多尘、潮湿的工况下也能保持稳定的运行状态，不需要频繁补充润滑。从安装边界来看，方形法兰的安装孔距、座体总厚度、轴承内孔的伸出长度都做了标准化的尺寸适配，选型时只需要匹配对应的轴径、确认安装面的螺栓孔位置即可直接替换，不需要对原有设备结构做改动，在老旧设备的维护更换场景中适配性很强。设计建模时需要重点关注法兰座球面内孔和轴承外球面的配合公差，四个安装孔的位置度要控制在合理范围内，避免安装时出现强制锁紧导致座体变形、轴承卡滞的问题，同时内圈的锁紧顶丝孔位置要避开轴上的键槽区域，保证锁紧时顶丝能完全贴合轴面，不会出现运行中松动的情况。另外座体的边角处做了圆角过渡，既可以避免铸造时出现应力集中，也能减少安装维护时的磕碰划伤风险，整体结构紧凑，没有多余的冗余设计，在满足承载和安装需求的前提下尽可能压缩了占用空间，适合安装空间受限的小型设备使用。
