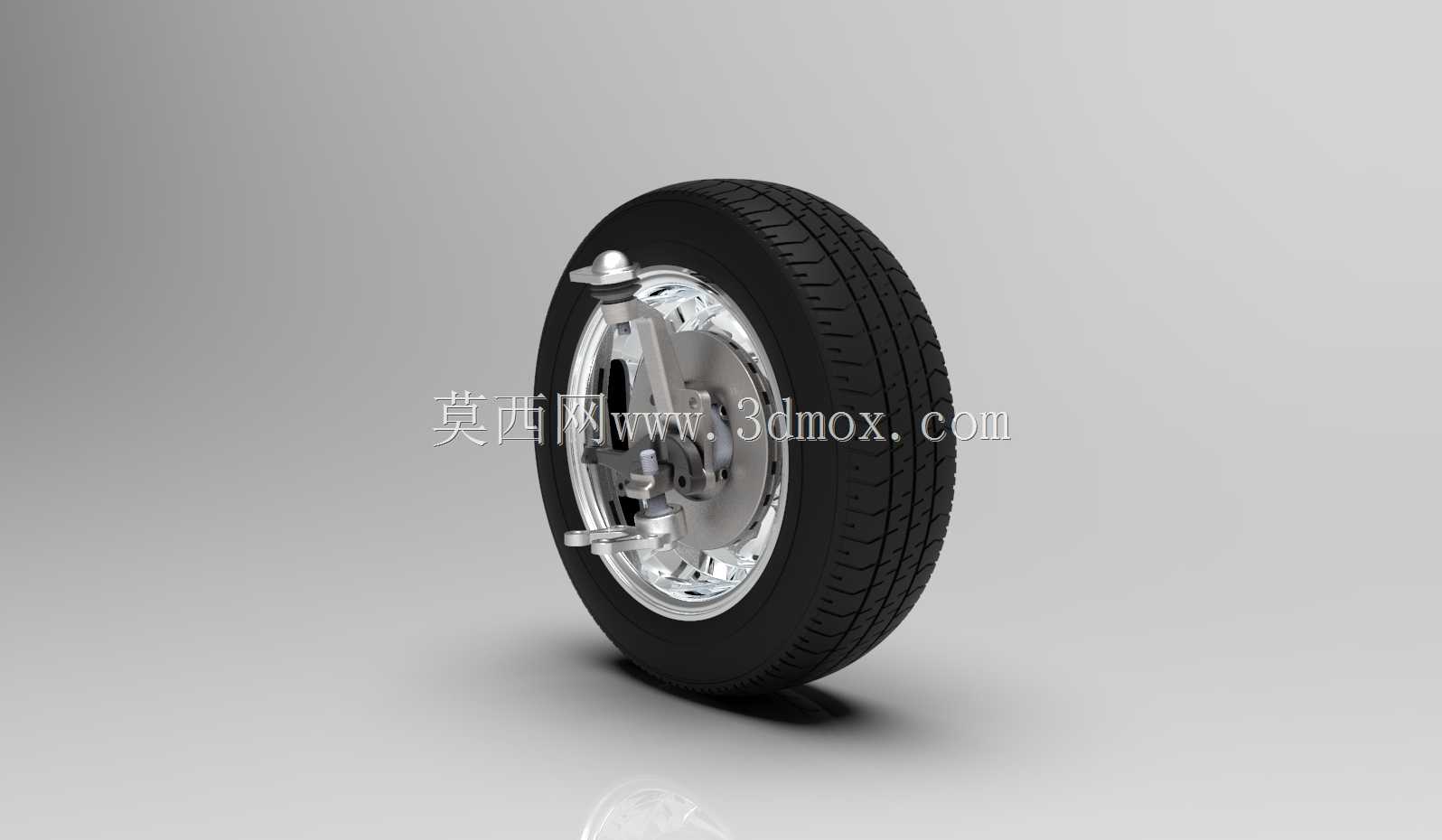

汽车转向节带轮毂制动轮端总成结构

　　这套轮端集成结构主要应用于乘用车辆的前桥转向轮位，是承载车身载荷、实现转向动作、传递行驶扭矩同时提供制动效能的核心集成部件，日常行驶过程中，轮端需要同时承受垂直方向的颠簸冲击、转向时的横向侧向力、加减速过程中的纵向力矩，对各部件的装配同轴度、连接强度都有极高的工程要求。从结构组成来看，整套总成将轮毂轴承单元、转向节本体、上下摆臂连接位、盘式制动器总成、合金车轮做了完整的装配整合，转向节作为核心承载基体，上方预留了减振器支柱的安装孔位，下方设置了下摆臂球头的连接座，侧面集成了制动卡钳的安装定位面，所有安装孔位的位置度公差均按照整车底盘的装配边界做了匹配设计，可直接适配对应车型的悬架硬点参数。设计过程中优先考虑了装配工艺性，

　　轮毂轴承采用预压装的单元式结构，减少了现场装配时的轴承间隙调整工序，制动盘与轮毂的配合面采用止口定位，保证制动盘的端面跳动量控制在合理区间，避免制动过程中出现方向盘抖动的问题；合金车轮采用多辐条结构，在保证轮辐强度满足冲击载荷要求的前提下，尽可能预留了制动卡钳的避让空间，可适配更大尺寸的制动盘与多活塞卡钳的升级需求。安装边界方面，轮端的转向节主销内倾、后倾角度均按照量产车型的底盘调校参数做了预设，车轮的偏距、螺栓孔分布圆直径、中心孔尺寸完全匹配对应车型的轮毂安装参数，制动器的摩擦片磨损间隙、卡钳滑动销的活动行程都在模型中做了真实还原，可直接用于底盘总布置的干涉检查、转向运动轨迹校核，也可作为汽车维修教学、底盘结构认知的三维演示素材。

　　实际装车使用时，这套集成结构可有效减少轮端的装配零件数量，降低总装工位的操作复杂度，同时各部件的配合面经过密封结构设计，可避免泥水、沙尘进入轴承滚道，延长轮端的维护周期，盘式制动器的散热通道在模型中也做了完整还原，连续制动工况下可引导气流穿过制动盘通风道，带走摩擦产生的热量，降低制动热衰减的风险。
