山地自行车把立连接固定结构设计

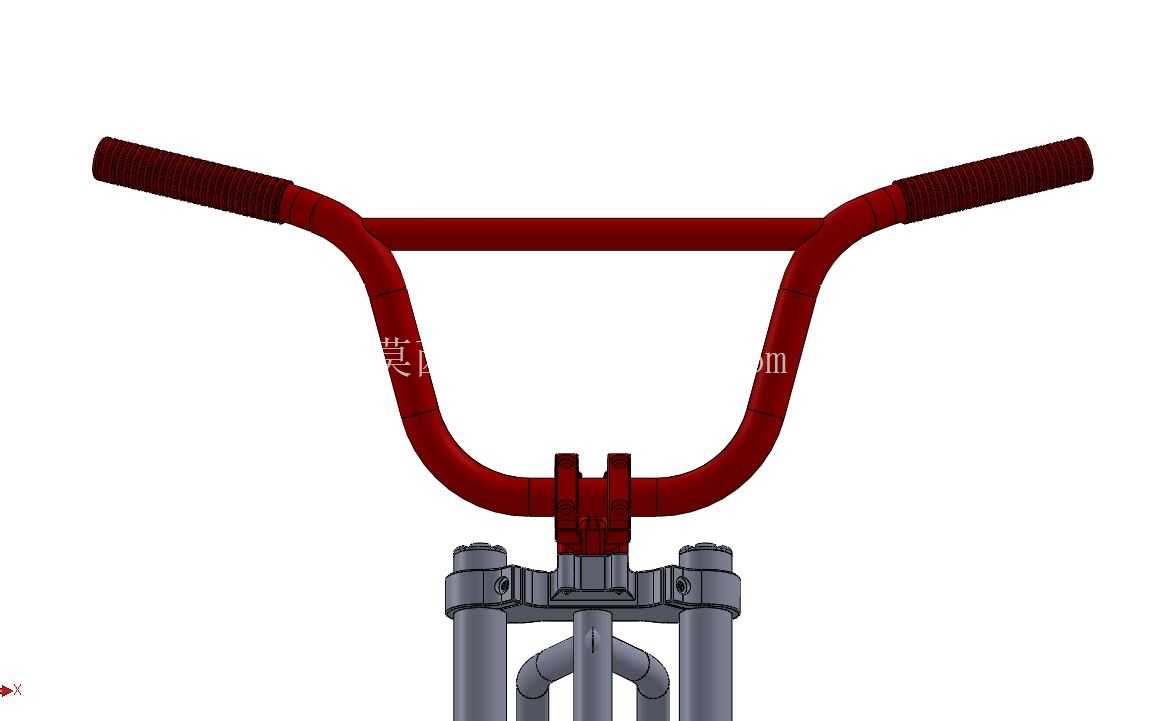

日常骑行场景里，把立是衔接自行车前叉舵管与车把横管的核心受力部件，不管是城市通勤车的平稳转向需求，还是山地车越野时的冲击载荷传递，这个部件的结构合理性直接决定骑行操控精度与安全冗余。做这个结构设计的时候，首先要捋清楚实际装车的受力边界：骑行过程中转向力矩会通过车把传递到把立，再传导至前叉实现转向，同时颠簸路面的竖直冲击、紧急制动时的纵向载荷，还有过弯时的侧向扭力，都会集中作用在把立的两个连接端，所以结构上不能只做等壁厚的简单块体，得对应不同受力区域做差异化的壁厚分配。

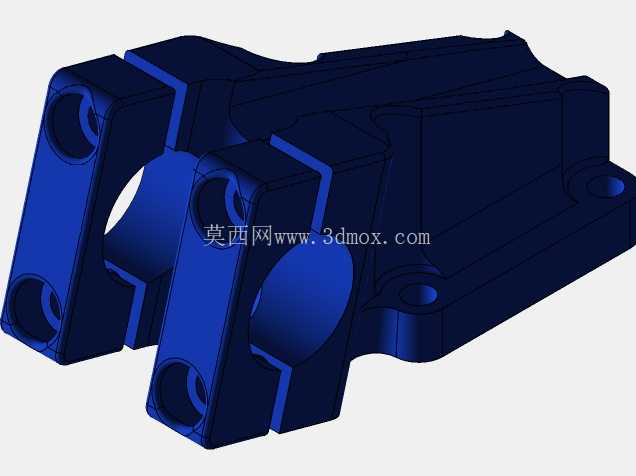

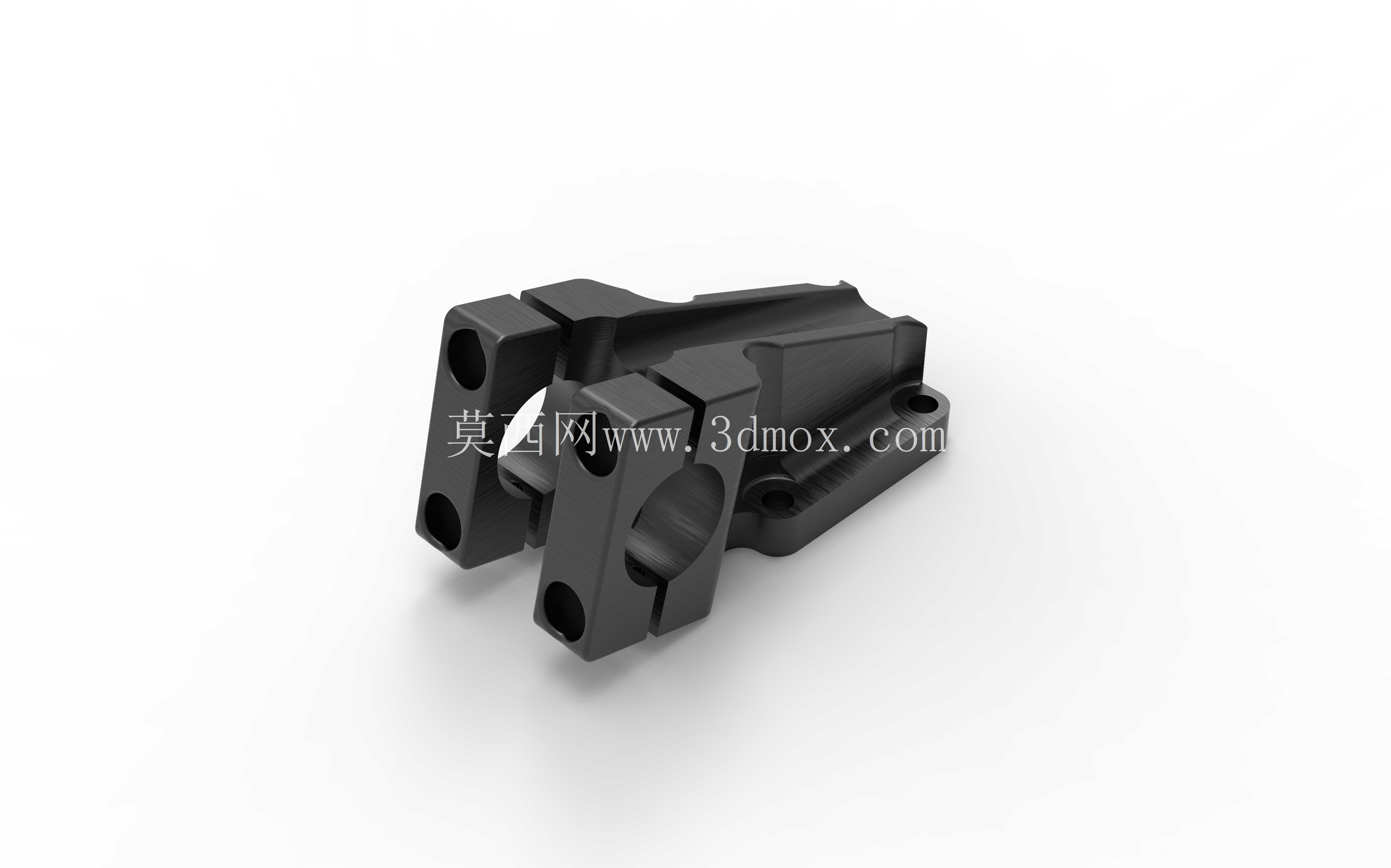

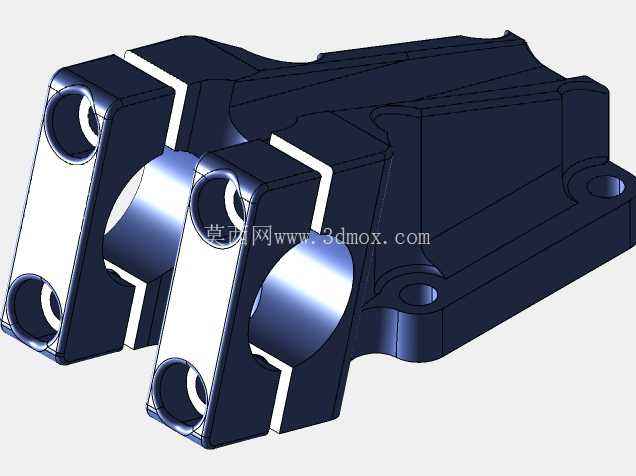

先看和前叉舵管配合的夹持端，这里采用对开式双螺栓锁紧结构，两个同轴的安装孔位是给锁紧螺栓预留的，装配时螺栓预紧力会让夹持臂产生均匀的弹性形变，抱紧舵管外圆，这种结构相比单螺栓锁紧，能避免舵管局部应力集中，也不会因为长期颠簸出现锁紧松动的问题。夹持臂的内侧做了和标准舵管外径匹配的圆弧面，圆弧面的粗糙度要控制在合理范围，既不能太光滑导致锁紧摩擦力不足，也不能太粗糙划伤舵管表面的防腐层，设计时特意在圆弧边缘做了微小的倒角，防止装配时刃口刮伤管件涂层。

和车把横管配合的夹持端同样采用圆弧抱合结构，对应的安装孔位是用来固定车把压盖的，这里的夹持宽度做了加宽处理，因为车把上会安装刹把、变速指拨、把套等部件，骑行时手部的施力点距离把立有一定力臂，加宽的夹持面能分散车把传递来的弯曲应力，避免长期使用后车把在夹持位置出现疲劳变形。两个夹持结构之间的连接主体，没有做多余的镂空减重，毕竟这个部件属于安全受力件，过度镂空虽然能降低几十克重量，但会大幅削弱结构的抗扭、抗冲击性能，主体部分的过渡位置全部采用大圆角过渡，避免直角位置出现应力集中，尤其是在夹持臂和主体衔接的根部，做了渐变的加厚处理，对应有限元分析里应力集中的区域做了结构补强。

安装边界方面，这个把立适配常规规格的自行车前叉舵管与标准直径的车把横管，整体长度、抬升角度符合通勤与轻度越野车型的通用几何设定，装配时不需要额外改装车架或车把部件，直接用标准内六角扳手就能完成锁紧操作。锁紧螺栓的孔位做了沉台设计，螺栓装配后头部不会突出零件表面，既避免骑行时突出的螺栓刮擦骑行者衣物，也能减少外观上的突兀感。零件侧面预留的小安装孔，是用来固定走线卡扣的，方便刹车线管、变速线管沿着把立侧面规整排布，避免线管晃动干扰转向操作。

从实际使用的工况出发，这个结构在设计时也考虑了不同骑行场景的适配性：日常城市通勤时，足够的结构刚度能保证转向操作的直接性，不会出现把立形变导致的转向虚位；轻度越野骑行时，补强的根部结构能承受路面颠簸带来的冲击载荷，不会出现断裂失效的风险。整个零件的外形没有做多余的装饰性曲面，所有结构特征都服务于受力与装配需求，拔模角度符合注塑或锻造加工的工艺要求，不需要复杂的后续机加工就能完成生产，能有效控制量产时的加工成本。另外在夹持结构的设计上，特意控制了锁紧时的形变范围，即使螺栓达到额定预紧力矩，夹持臂的形变也在材料的弹性极限内，不会出现塑性变形导致夹持失效，长期使用后拆解维护再装配，依然能保持稳定的锁紧力。
