商用车车厢侧门金属铰链连接结构

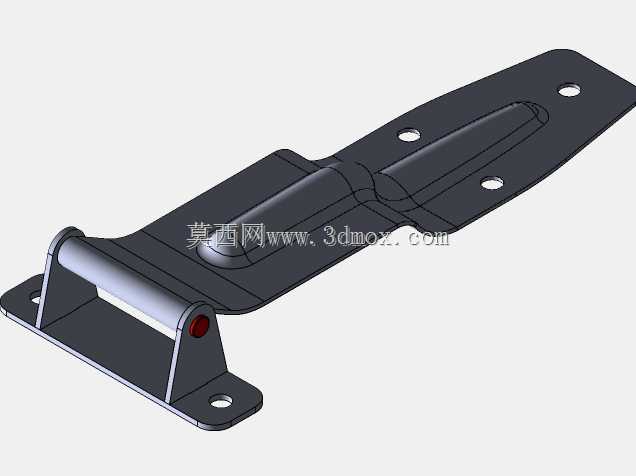

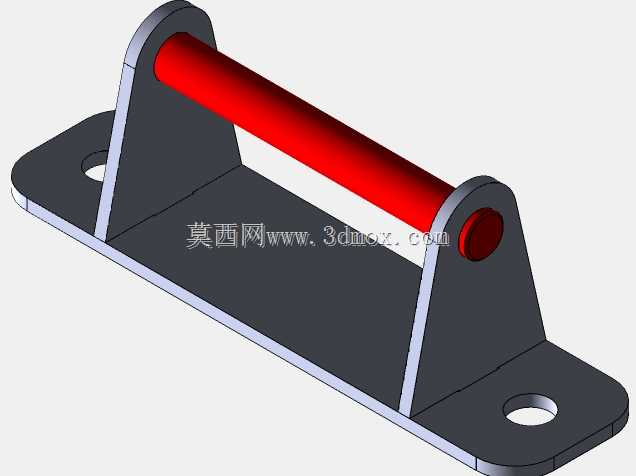

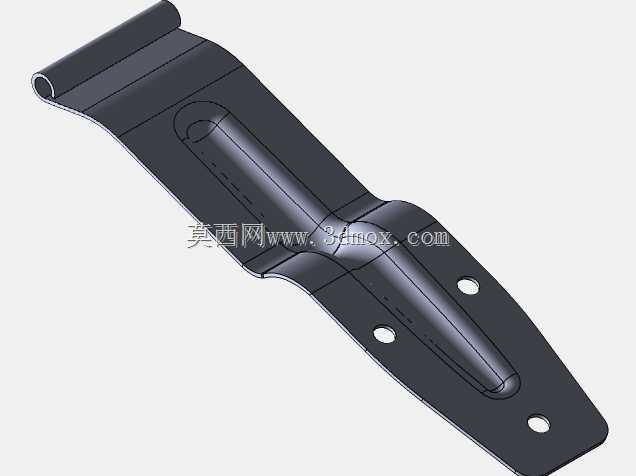

　　这类铰接构件主要应用在重型商用车的货厢侧围、仓栅式半挂车的活动栏板以及工程自卸车的侧开式防护门位置，承担活动部件与固定车架之间的转动连接载荷，同时要承受车辆行驶过程中来自路面颠簸的交变冲击，以及货厢装载货物时的侧向挤压作用力。从结构设计来看，构件采用分体式组合结构，长条形冲压安装基板通过多组螺栓孔与货厢的固定型材面贴合安装，基板表面压制成型的纵向加强筋能够在不增加板材厚度的前提下大幅提升构件的抗弯截面模量，避免长期受载后出现安装面翘曲变形；带红色涂装的铰接支座通过翻边铆接结构与基板端部固定，支座上的同轴销孔预留了足够的衬套安装间隙，可适配不同直径的铰接销轴，同时支座的折弯翻边高度经过校核，

　　能够保证活动栏板转动到最大开启角度时不会与固定面发生运动干涉。设计过程中优先考虑了安装适配性，基板上的安装孔采用长圆孔与圆孔组合排布，既能够补偿货厢型材焊接时产生的位置公差，也能适配不同厚度的安装衬板，不需要在装配现场进行二次扩孔加工；铰接部位的转动间隙控制在0.2mm到0.3mm之间，既保证转动过程无卡滞，也避免间隙过大导致栏板闭合后出现旷量异响。从安装边界来看，单组构件的基板长度覆盖三个标准安装点位，安装时基板与型材面之间可加装橡胶减震垫片，降低车辆行驶过程中铰接部位的金属碰撞噪音；铰接支座的销轴中心到安装面的距离经过匹配计算，能够适配厚度在1.5mm到4mm之间的栏板型材，不需要额外加装转接垫块。

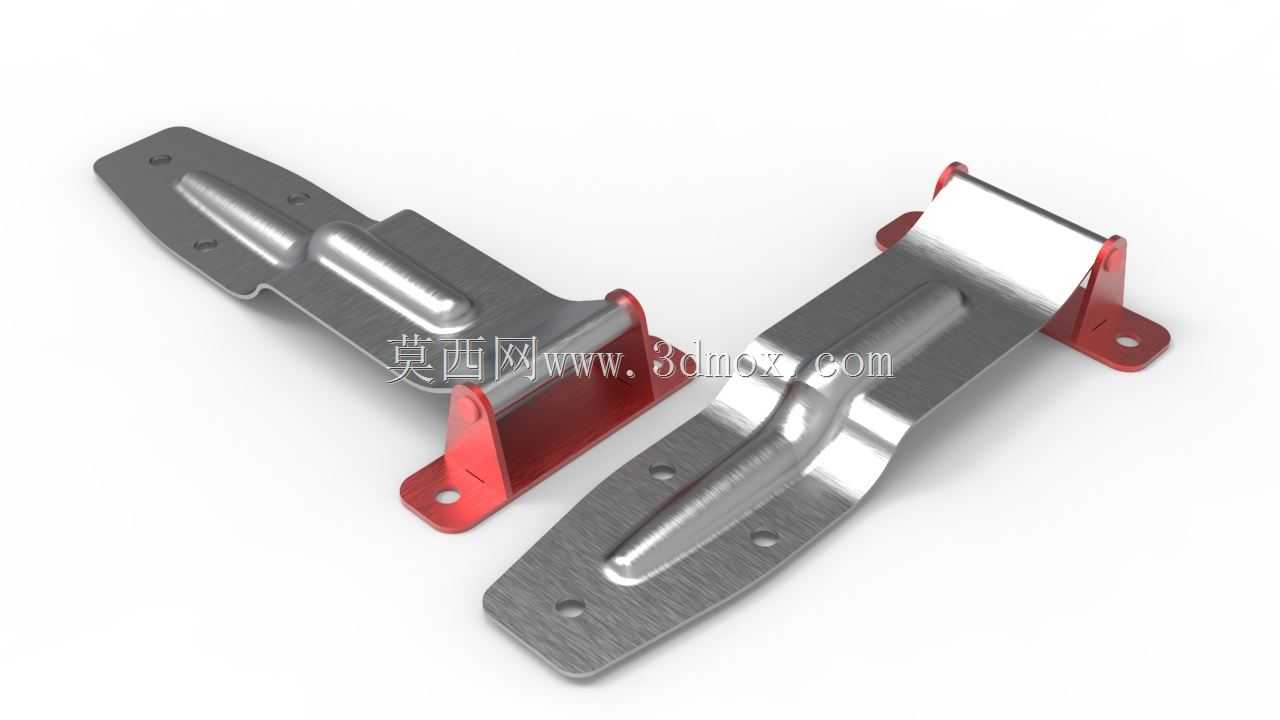

　　构件的冲压成型工艺考虑了量产可行性，基板的所有折弯圆角都采用统一的R值参数，减少冲压模具的换刀调整工序，铰接支座的安装孔位与基板的铆接孔采用同轴度公差管控，保证组装后销轴的转动轴线与安装面保持平行，避免出现转动别劲的问题。在实际装车场景中，这类铰链通常成对对称布置在单块活动栏板的上下两端，配合中部的锁止机构实现栏板的快速开合，相比传统的铸造式铰链，冲压结构的重量降低近40%，同时抗冲击韧性更优，在低温环境下也不会出现铸造件易脆裂的问题，能够适配不同气候区域的车辆使用需求。
