航模用多通道遥控发射装置结构设计

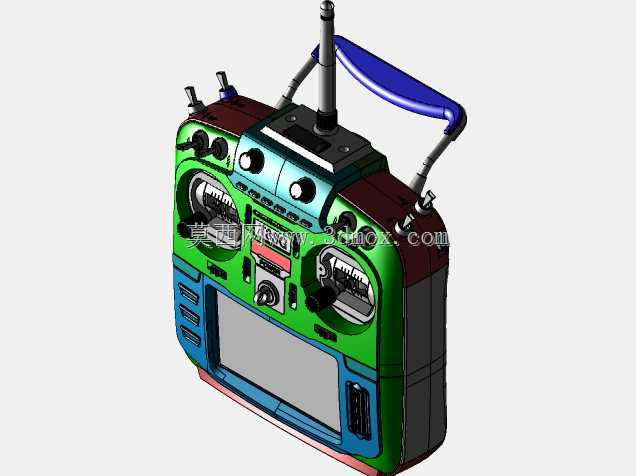

这款手持遥控发射装置主要面向航模操控、小型工业无人设备远程操控场景，作为操控端核心设备，承担操控指令采集、信号编码、射频发射的核心功能，是飞手与受控设备之间的核心交互载体。从结构设计来看，整机采用符合人体工学的手持握持轮廓，背部做了贴合手掌弧度的收腰处理，长时间握持操控时能有效降低手部疲劳，顶部设置的可折叠提手既方便日常携带转运，也能在桌面放置时起到防倾倒的支撑作用，提手与机身的连接转轴做了阻尼限位设计，调整角度后可自行保持姿态，不会随意晃动干扰操控。正面操控区域做了明确的功能分区，上部左右对称布置双回中摇杆，摇杆周边预留了足够的拇指活动空间，避免操控时触碰到周边按键；摇杆下方排布多组自定义拨杆与旋钮，可对应通道参数微调、飞行模式切换等高频操作，所有操作件的按压、旋转阻尼都做了适配性设计，拨杆带清晰的档位段落感，旋钮阻尼均匀无虚位，能让操作者盲操作时精准识别操作状态。中部的显示屏安装位做了下沉式防护设计，屏幕周边的壳体高出屏幕表面0.8mm左右，即使设备意外平放跌落，屏幕也不会直接接触接触面，降低屏幕碎裂风险；屏幕下方设置的电源开关、确认按键都做了防误触凸起边界，避免携带过程中误触开机消耗电量。机身顶部布置的可伸缩射频天线，收缩状态下完全收纳于机身壳体内部，不会突出机身影响携带，拉出后可调整发射角度，优化信号覆盖范围，天线根部做了防折断的橡胶护套结构，反复弯折调整角度也不会出现线材断裂的问题。机身侧面预留的数据接口做了内凹设计，日常使用时接口不会被外物剐蹭，接口周边的壳体壁厚做了加厚处理，插拔数据线时不会出现壳体开裂的问题。从安装边界来看，整机内部的电路板、电池仓、射频模块都做了独立的安装腔室，电池仓位于机身下部重心位置，装入电池后整机重心落在掌心握持区域，手持时不会出现头重脚轻的问题；各腔室之间设置有走线槽，内部线束沿走线槽排布固定，不会出现线束挤压操作件、干扰摇杆运动的问题。壳体采用上下扣合的装配结构，扣合边做了错位止口设计，日常使用时灰尘、飞溅的水滴很难进入机身内部，能适配户外复杂的使用场景，所有固定螺丝孔都做了沉台设计，螺丝锁紧后表面与壳体齐平，不会突出壳体硌手，也不会勾挂携带包的内衬面料。
