手机无源放大器3D打印成型模具结构

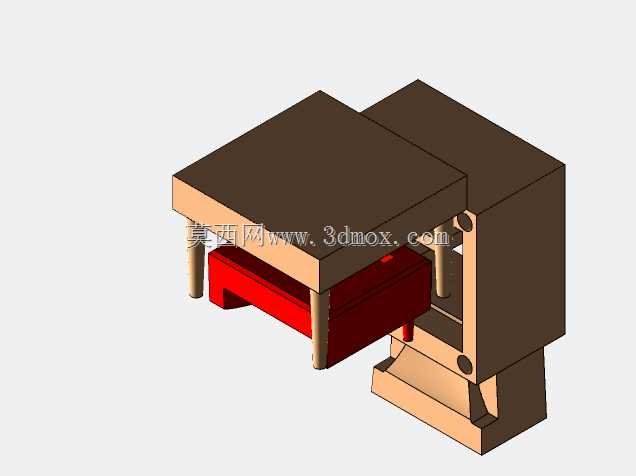

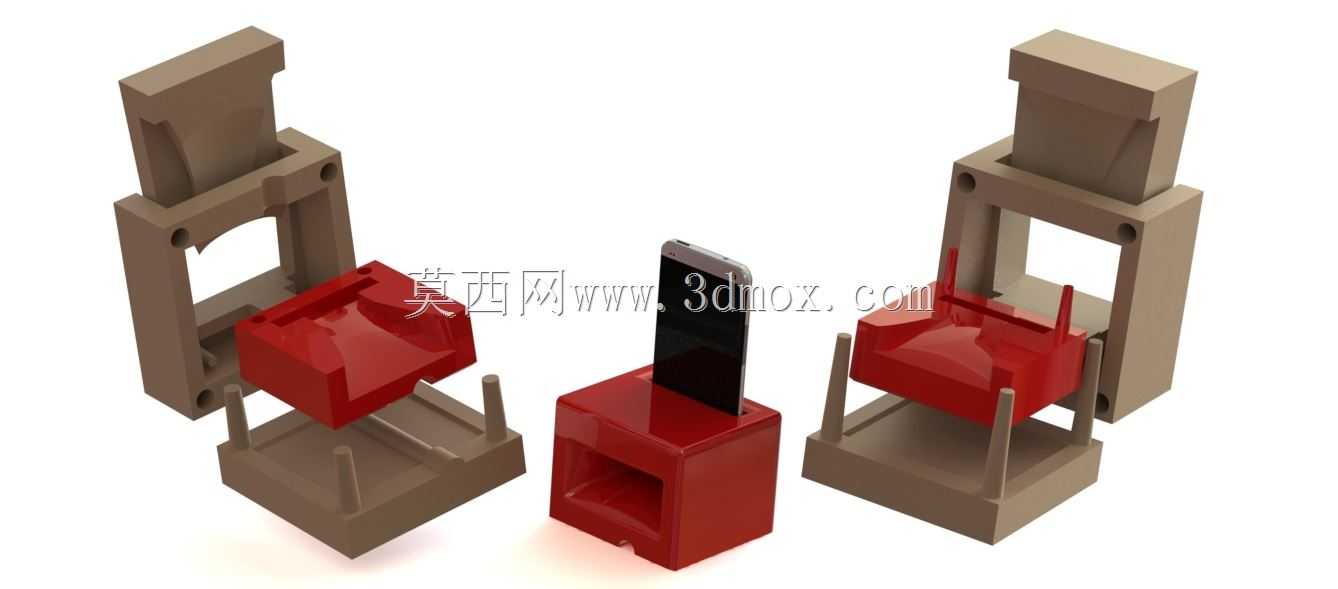

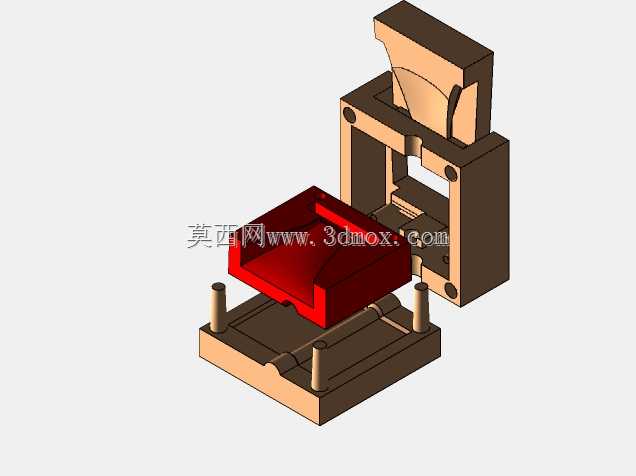

这套模具面向手机无源声学放大器的小批量试制与定制化生产场景，适配桌面级FDM与光固化3D打印工艺加工，无需配套传统注塑设备的高压锁模、熔胶注射系统，仅靠打印完成的模腔组件即可完成产品成型，适合消费电子配件的快速打样、小众定制订单生产，能大幅缩短声学配件从设计到实物的验证周期。从功能实现逻辑来看，模具核心是通过型腔曲面的声学反射路径设计，让手机扬声器发出的声波在型腔内完成聚拢、导向，最终实现无电源状态下的音量放大效果，模腔的曲面曲率、出声通道的截面尺寸直接影响最终的声学增益效果，设计时需要匹配对应手机扬声器的出声位置，保证手机放置后出声孔与模腔进声位置完全对齐，避免声波泄漏损失增益效果。模具采用分体式框架结构，棕色部分为模架支撑组件，承担成型过程中的定位、承压作用，红色部分为直接接触成型物料的模腔镶件，这种拆分设计一方面能减少3D打印过程中的支撑材料用量，降低打印后处理的工作量，另一方面当需要适配不同型号手机、调整声学曲面参数时，仅需更换红色模腔镶件即可，无需重新打印整套模架，能有效压缩定制改型的成本与周期。安装边界方面，整套模具放置时需要保证底部支撑面的平面度公差在0.2mm以内，避免模架倾斜导致合模错位，模架两侧的导向柱与对应导向孔采用间隙配合，单边间隙控制在0.1-0.15mm，既保证合模时的定位精度，又不会因为3D打印的表面粗糙度导致开合模卡滞。模腔内部的成型面需要做抛光后处理，降低表面粗糙度，一方面能减少成型后产品的表面打磨工作量，另一方面能减少声波在模腔内部的漫反射损耗，提升最终的声学放大效果。手机放置位的定位凸台高度经过反复验证，既能保证手机放置时不会滑落偏移，又不会遮挡手机的出声孔与操作按键，适配市面上多数直板智能手机的厚度尺寸，无需额外增加固定夹具即可完成成型物料的浇注或压制成型。在实际生产场景中，这类3D打印模具不需要配套复杂的温控系统，常温下即可完成树脂类、低熔点蜡基类物料的成型作业，适合小批量、多SKU的消费电子配件生产场景，相比传统钢模能节省90%以上的开模成本与周期，尤其适合电商平台小众定制配件、展会样品制作、声学结构验证等场景使用。设计过程中需要重点关注模腔壁厚的均匀性，避免3D打印过程中出现翘曲变形，模架的加强筋位置需要避开声波反射路径，不能对声学通道造成遮挡，同时要保证合模后分型面的贴合度，避免成型物料从分型面溢出产生飞边，减少后续修边的工作量。
