汽轮机拖把叶轮结构设计三维作品

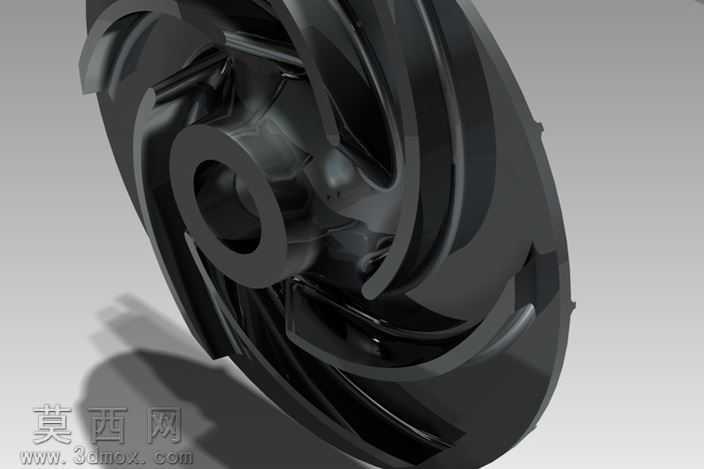

本作品为汽轮机配套拖把叶轮的三维建模设计成果，建模过程中严格遵循汽轮机叶轮的流体力学设计逻辑与机械加工工艺要求，首先通过草绘绘制叶轮的中心轴孔基准轮廓，确定轴孔的配合公差基准，再以中心轴为阵列基准，逐片绘制扭曲形态的叶片截面曲线，通过曲面放样、曲面缝合命令生成连续顺滑的叶片曲面，确保每一片叶片的曲面曲率符合流体导流的设计要求，避免工作过程中出现紊流、气蚀等问题。建模过程中对叶轮的轮盘、轮盖结构进行了一体化参数化设计，轮盘的厚度从中心轴孔位置向外缘逐步过渡，既保证了整体结构的强度，又合理控制了叶轮的整体重量，叶片与轮盘、轮盖的衔接位置做了圆角过渡处理，消除了结构应力集中点，提升部件在高速旋转工况下的结构稳定性。材质渲染阶段选用了哑光黑色工程合金材质，模拟实际汽轮机叶轮常用的高强度合金钢材质效果，通过调整材质的粗糙度、反射率参数，还原金属部件经过精密机加工后的细腻质感，同时添加了柔和的环境光影效果，清晰呈现叶片的扭曲曲面形态、轮盘的层级结构以及中心轴孔的装配特征。设计过程中充分考虑了叶轮的实际装配需求，中心轴孔的尺寸、键槽位置均按照通用汽轮机转轴的配合标准进行设计，叶片的扭曲角度、流道宽度经过反复调整，确保流体通过时能够获得充足的动能转化效率，整体模型无破面、无重叠几何特征，所有结构特征均可直接对接后续的工程图生成、有限元结构分析、流体仿真分析以及数控加工编程环节，完整还原了拖把叶轮作为汽轮机核心动力转换部件的结构特点与设计细节。
