电力变压器释放阀体铸造结构设计

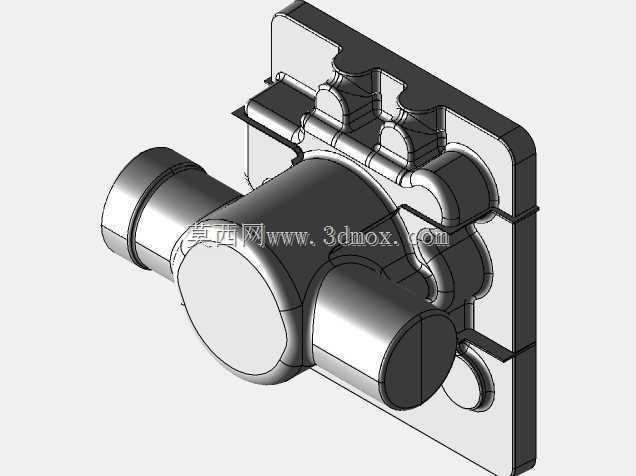

　　该结构围绕油浸式电力变压器的压力释放需求展开，阀体本体采用多通腔回转体与背部安装基板一体化铸造成型，适配变压器油箱顶部的泄压安装工位，当油箱内部因故障电弧、油温骤升导致内部油压超过安全阈值时，阀体可快速触发泄压动作，避免油箱壳体因超压发生开裂、喷油甚至爆裂事故，是油浸变压器安全保护回路里的核心承压泄压部件。

　　从现场安装边界来看，背部的方形安装基板预留了对应螺栓过孔的凸台定位结构，基板与油箱顶面的安装法兰面贴合时，可通过周圈布置的紧固件完成压紧密封，基板与阀体衔接的位置做了多道圆弧过渡加强筋，既避免铸造过程中厚壁与薄壁交接处出现缩松、冷隔缺陷，也能在阀体承受油压脉动载荷时分散应力，杜绝安装根部出现应力断裂。阀体主体的三个正交布置的圆筒接口分别对应不同的油路与功能通道：轴向主通道为泄压动作的核心流道，侧向两个接口可适配连通油箱油腔、外接告警信号的油路触发管路，各圆筒端部均预留了标准接口的加工余量，铸造成型后可直接在端面车削密封槽、攻丝连接螺纹，不需要额外焊接拼接管路，减少了潜在的渗漏点。

　　设计阶段优先考虑铸造工艺的成型可行性：所有外壁转角均采用大圆角过渡，没有尖锐的直角结构，模具起模方向沿安装基板法向设置，侧向的圆筒接口处预留了合理的拔模斜度，砂芯成型内部流道时，芯头的支撑位置对应阀体两端的圆筒开口，下芯、合箱时定位精度容易保证，铸件冷却过程中各部位壁厚差控制在合理区间，避免局部厚壁处产生缩孔。阀体的外形轮廓没有突出的薄弱悬臂结构，整体重心落在安装基板的覆盖范围内，变压器运行过程中伴随的长期振动不会在阀体上产生额外的交变弯矩，密封面的压紧状态可以长期保持稳定。

　　在功能匹配上，阀体内部的腔室轮廓按照泄压流道的通流要求设计，流道转折处做了圆弧导流处理，压力释放时油流可以快速顺畅排出，不会因流道突变产生节流卡滞，保证泄压动作的响应速度。安装基板的外形尺寸适配变压器油箱顶部通用的安装法兰开孔间距，不需要对油箱本体做额外的改制加工，现场替换老旧泄压部件时可以直接对位安装。阀体的非加工外表面保留铸造毛坯的平整轮廓，加工面仅集中在各接口端面、安装贴合面以及内部密封配合位，既控制了机加工的工时成本，也保证了承压部位的尺寸精度。整个结构兼顾了铸件生产的工艺性、现场安装的适配性以及长期承压运行的结构可靠性，完全匹配油浸电力变压器的安全保护使用场景。
