Ryco112型大手提包液压翻车机结构设计

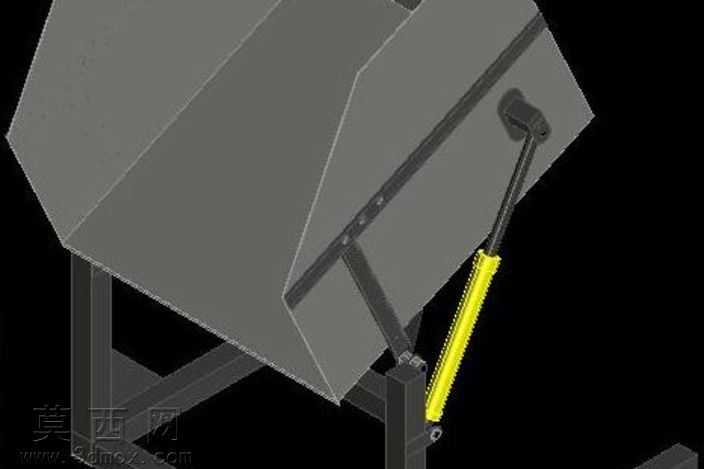

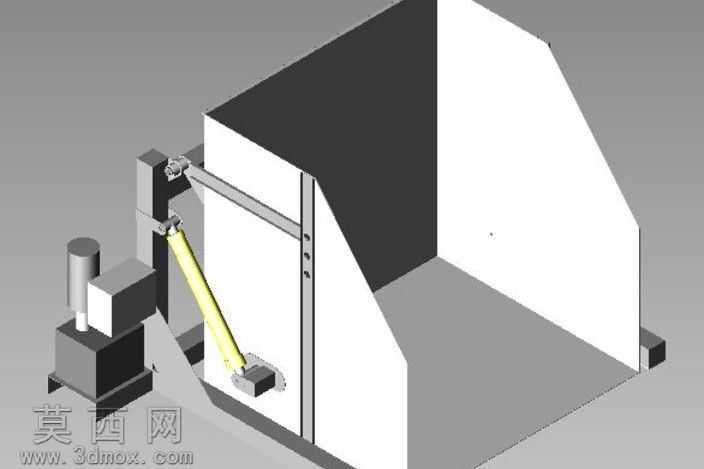

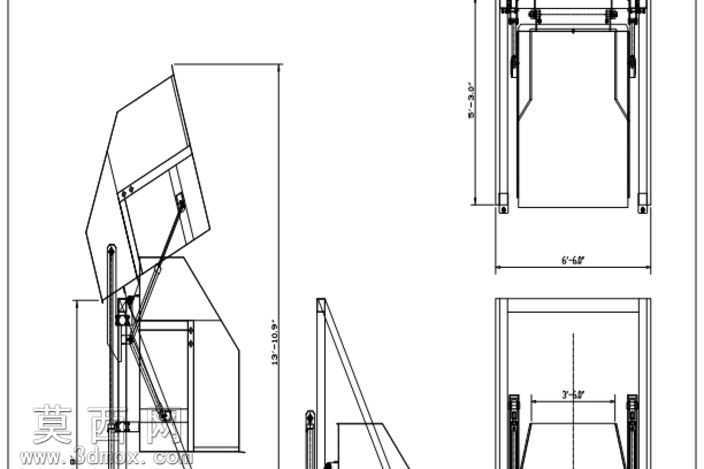

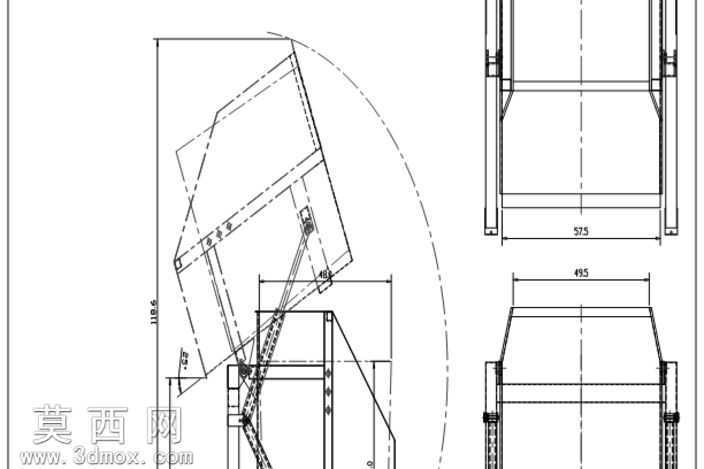

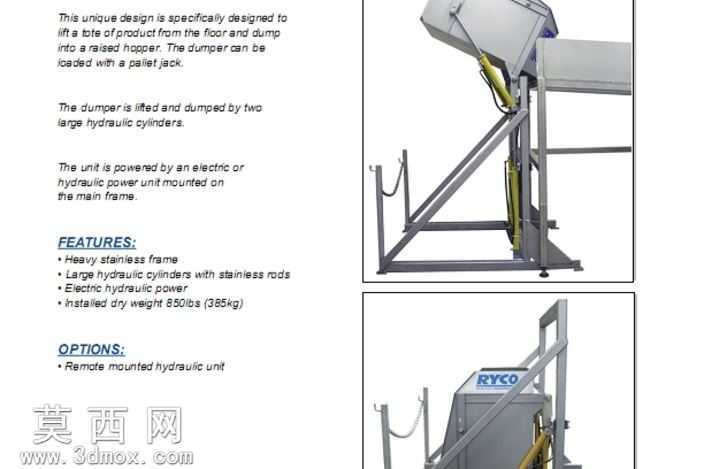

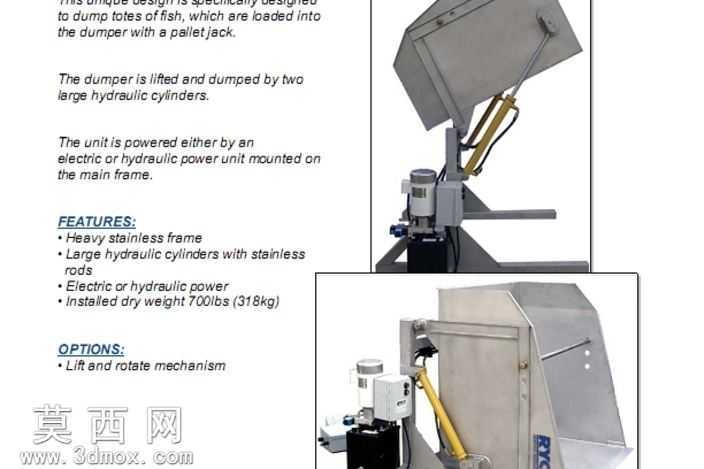

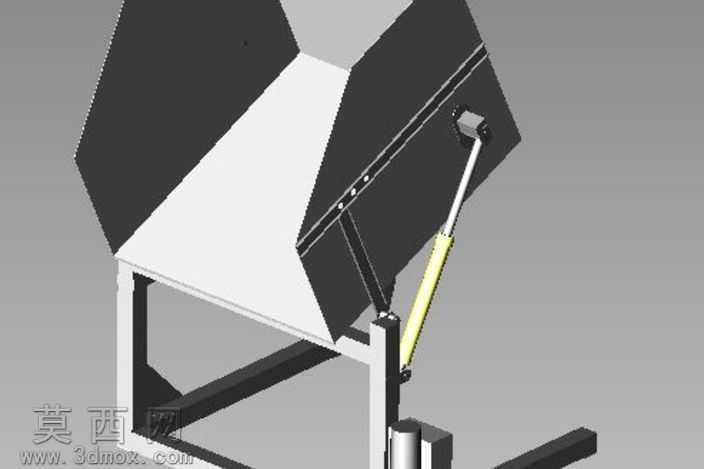

本模型为Ryco112型大手提包翻车机三维实体模型，采用AutoCAD 2012软件完成实体建模工作，整体建模过程严格遵循实体建模逻辑，从基础基准面搭建开始，依次完成料斗主体、支撑机架、手动操作杆、液压支撑组件等核心部件的建模，再按照实际装配关系完成各部件的约束装配，还原设备的真实运动逻辑。模型渲染阶段采用哑光金属材质模拟机架与料斗的金属质感，对液压杆的活塞杆部分做亮面金属材质处理，操作手柄部分做防滑纹理的材质表现，黑色背景衬托下清晰呈现设备的整体轮廓与部件层次，各部件的连接位置、铰接点都做了精细化的结构还原，没有省略关键的连接结构细节。该设备的设计初衷是服务于阿拉斯加地区鱼类加工设施的生产线搭建，建模阶段以设备布局的准确性为核心目标，优先还原设备的整体功能结构，没有对电机等非核心移动部件做过度的细节深化，核心目的是满足图形演示文稿的展示需求，清晰呈现翻车机的工作形态与操作逻辑。模型的料斗部分采用斜壁式箱体结构，底部与机架通过铰接结构连接，手动操作杆与液压支撑杆配合实现料斗的翻转动作，液压组件采用气弹簧式的支撑结构，既可以辅助操作人员省力完成翻转卸料操作，也可以在翻转过程中提供稳定的支撑力，避免料斗意外回落引发安全问题。支撑机架采用方管焊接式的框架结构，底部做加宽处理保证设备放置的稳定性，机架与料斗的铰接位置做了加强结构设计，承受料斗满载翻转时的载荷。整个建模过程严格按照实际设备的尺寸比例进行搭建，各部件的比例协调，装配关系符合机械设计的常规逻辑，能够直观展示该型手提包翻车机的整体构造、操作方式与工作原理，可作为水产加工生产线布局演示、同类设备结构参考的三维素材使用，模型保留了后续深化修改的结构基础，可根据实际需求补充细节部件、调整尺寸参数。
