鱼类加工用罗伊鱼鲑鱼处理设备结构设计

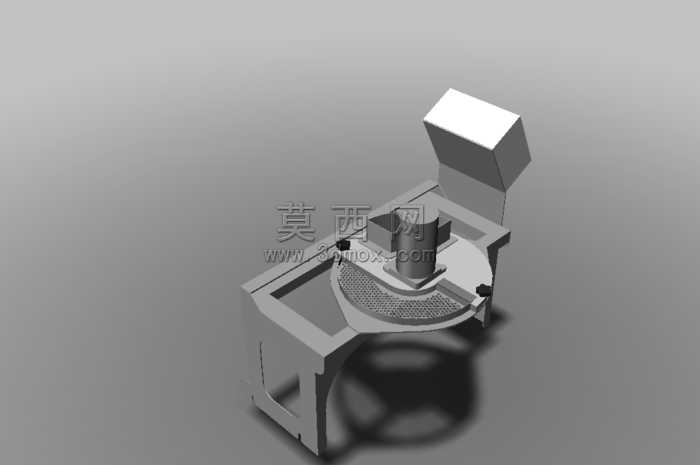

本三维模型采用AutoCAD完成二维图纸绘制后，通过实体建模方式构建完整设备结构，整体建模过程严格遵循机械设计规范，对设备各功能模块进行1:1比例还原，未做过度简化处理，完整保留了设备的核心结构特征与装配关系。渲染阶段采用哑光金属材质模拟设备主体机架的不锈钢质感，对筛分网面采用多孔金属材质还原真实滤网的通透质感，进料仓部分采用磨砂金属材质区分功能区域，通过光影渲染突出设备的立体结构与各部件的装配层次，清晰展现设备的空间布局。设备整体采用框架式机架结构作为承载基础，机架上方设置倾斜式进料仓，待加工物料可通过进料仓依靠重力落入下方处理腔；处理腔内部设置弧形筛分网结构，网面采用均匀排布的筛孔设计，可实现加工过程中物料与残渣的分离，筛分结构侧边设置调节锁紧部件，可根据加工需求调整筛分组件的工作角度；设备下部设置弧形集料结构，可对筛分后的成品物料进行导向收集，整体结构布局紧凑，各功能模块衔接顺畅，无冗余结构设计。设计过程中以现有鱼类加工设施的功能空缺为设计出发点，聚焦鱼类加工环节的处理需求，重点完成核心处理单元的结构设计，未对移动部件、外接配套组件做过度细化，核心目的是清晰呈现设备的主体布局与核心工作结构，为后续的结构优化、细节完善提供基础三维参照，建模过程中严格保证各部件的装配干涉检查，确保所有结构件的装配关系符合机械设计要求，各连接部位的结构尺寸匹配合理，可直接作为后续生产图纸深化、结构迭代的基础模型使用。
