次中音萨克斯管外观结构三维建模设计

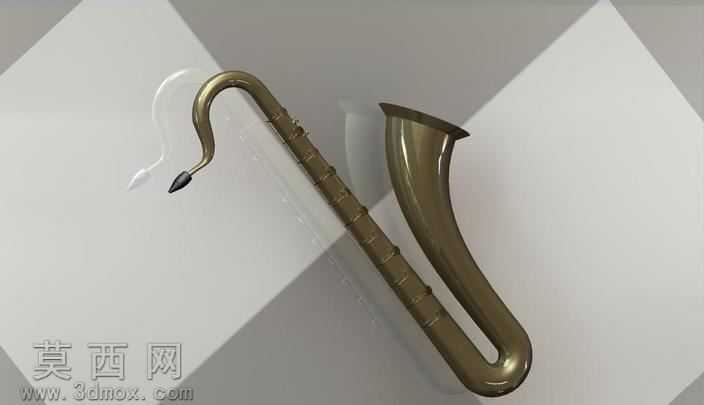

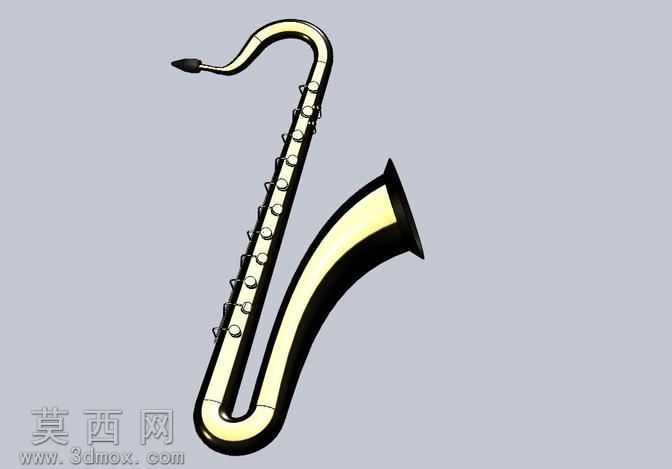

本次萨克斯管三维建模以真实次中音萨克斯的实物比例为参照，在SolidWorks软件中完成全参数化结构搭建，建模过程遵循工业产品外观建模的严谨逻辑，先通过草绘绘制萨克斯管的中心引导线，精准把控管身从吹嘴段到喇叭口的连续弯曲弧度，还原萨克斯标志性的U型弯折管身曲线，确保各段管径的渐变过渡符合真实乐器的声学结构比例。管身按键部分采用阵列与单独特征编辑结合的方式完成，先制作单个按键的基座、按键盖、联动转轴的基础特征，再根据真实萨克斯的按键排布规律，沿管身曲面完成阵列排布，同时对每个按键的角度、高度进行微调，还原真实乐器按键的错落布局，保证按键与管身的贴合度符合实际装配逻辑。吹嘴、哨片固定环、颈带挂环等细小附属结构，单独通过拉伸、扫描、圆角等特征完成细节刻画，避免小结构出现特征失真。材质与渲染环节，为管身主体赋予黄铜金属材质，调整材质的反射率、粗糙度参数，还原萨克斯管身经过抛光处理后的金属光泽，同时在管身弯折处做轻微的做旧质感处理，模拟真实乐器长期使用后的细微磨损痕迹；按键部分采用哑光金属与软胶材质搭配，还原按键接触面的防滑质感，吹嘴部分赋予黑色硬质橡胶材质，区分不同部件的材质差异。渲染阶段采用三点布光方案，主光源从侧上方打亮管身的主体曲面，突出金属材质的高光反射层次，辅助光源补亮管身背光面的暗部细节，避免U型弯折处出现死黑区域，背景采用低饱和度的几何拼接背景，突出萨克斯管本身的造型线条，最终渲染效果清晰展现了萨克斯管的整体造型、结构细节与材质质感，建模过程中所有特征均保留参数化历史，可根据需求调整管身弧度、按键数量、管径尺寸等参数，适配不同调性萨克斯的建模修改需求。
