TO220AB封装电子元器件PCB设计三维模型

在PCB板级结构设计工作中，直插式功率半导体的封装建模是电源类、驱动类电路板布局阶段绕不开的环节，TO220AB作为应用极广的直插封装形式，常见于功率三极管、三端稳压器、MOS管等发热量大的功率器件上，建模时首先要明确其实际安装场景：这类器件通常会在PCB上预留对应引脚过孔，背部散热片可贴合铝制散热片完成热传导，部分高压大电流场景下还会在器件与散热片之间垫绝缘导热片，因此建模时必须严格卡准安装边界尺寸，避免后续结构装配时出现干涉。

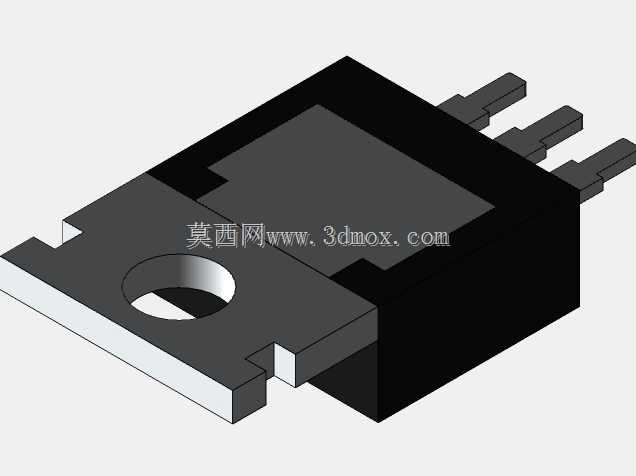

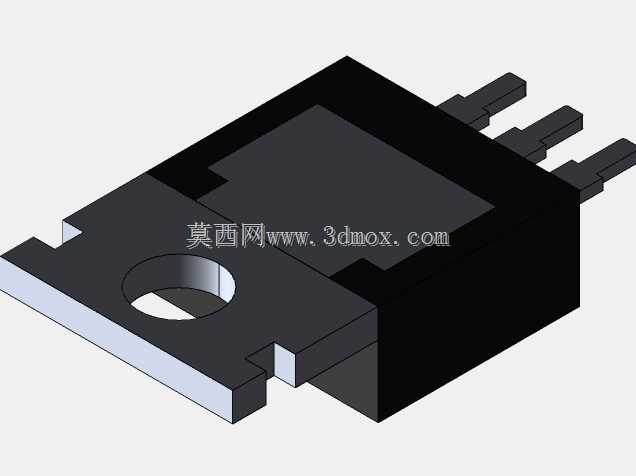

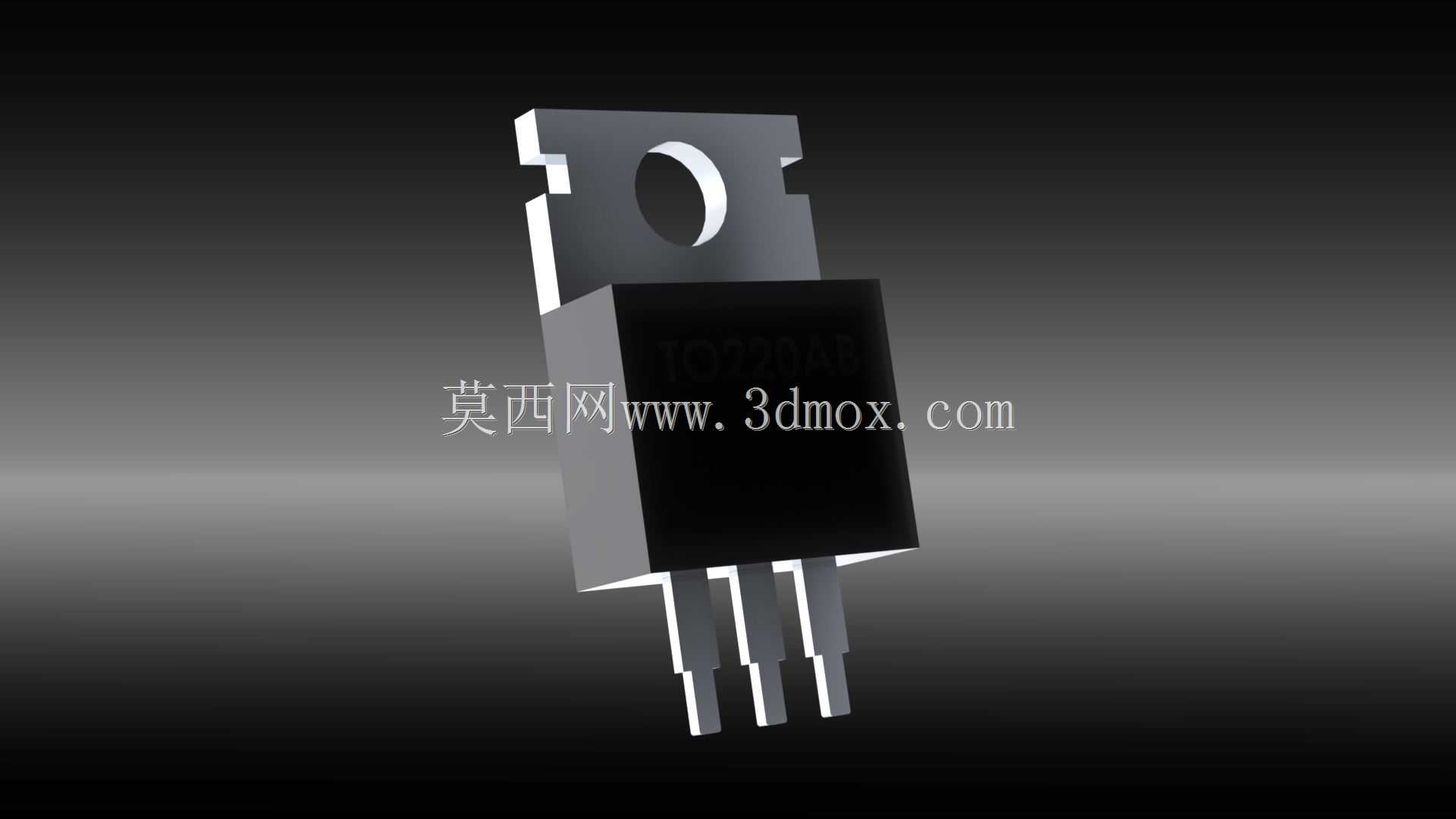

建模过程中，首先要梳理器件的结构组成：顶部带安装孔的金属散热基座、中间的黑色塑封本体、下方伸出的三根直插引脚，三个部分的尺寸公差需要匹配实际器件的行业通用规范，比如散热基座上的固定安装孔中心距塑封本体的距离、引脚的间距与伸出长度、塑封本体的长宽高尺寸，都要和实际量产器件的标称尺寸对齐，不能随意缩放比例，否则导出到PCB设计软件中做3D布局校验时，会出现引脚与过孔错位、散热片和周边元件干涉的问题。

实际画图时，先绘制散热基座的轮廓草图，拉伸成型后切出安装固定孔，注意基座边缘的倒角细节，还原真实冲压件的工艺特征；之后绘制塑封本体的长方体结构，在和散热基座贴合的位置做贴合面的对齐处理，保证两个零件的装配位置准确；引脚部分采用等截面拉伸的方式制作，要注意引脚根部和塑封本体衔接位置的过渡，还原实际器件引脚的微小拔模斜度，避免模型出现尖锐的不合理棱角。

这类模型在实际工程中主要用于PCB设计阶段的3D装配校验，设计人员可以在布局时直观查看器件的高度是否超出设备外壳的内部空间余量，检查背部安装散热片后是否和周边的电容、接插件等元件产生空间冲突，同时也能提前确认引脚过孔的位置是否和器件引脚间距匹配，减少打样后出现装配问题的概率。建模完成后需要核对各个方向的安装尺寸：比如器件整体高度、引脚伸出塑封本体的长度、散热片的厚度、安装孔的孔径，这些尺寸直接影响PCB的开孔设计和散热组件的选型，不能出现偏差。另外在建模时还要考虑不同厂商生产的同封装器件的尺寸公差范围，把模型的关键尺寸控制在通用公差带内，保证模型可以适配绝大多数同封装的量产器件，不需要针对不同品牌的器件反复调整模型参数，提升板级设计的工作效率。
