竞赛级遥控滑翔机航模结构设计

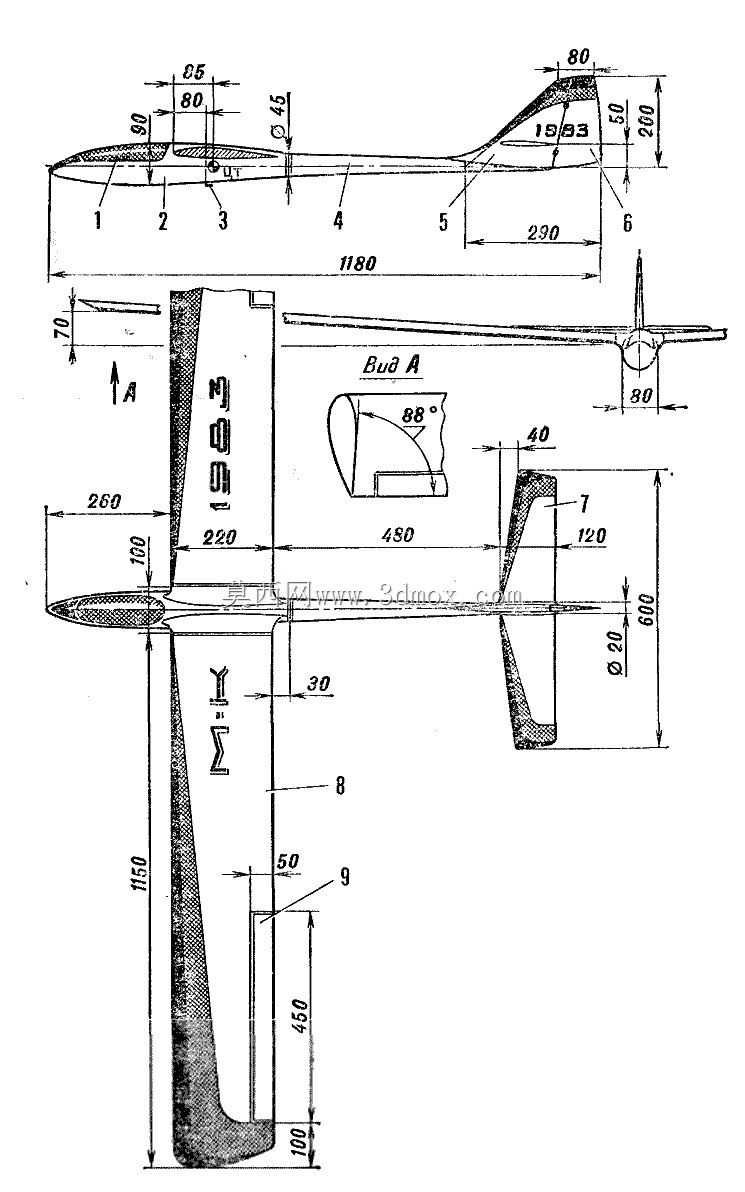

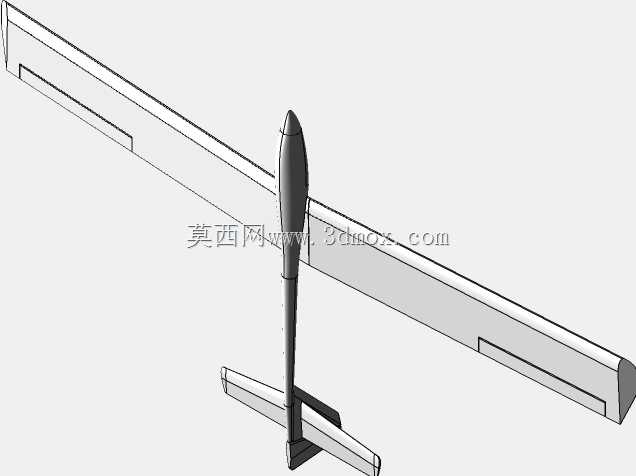

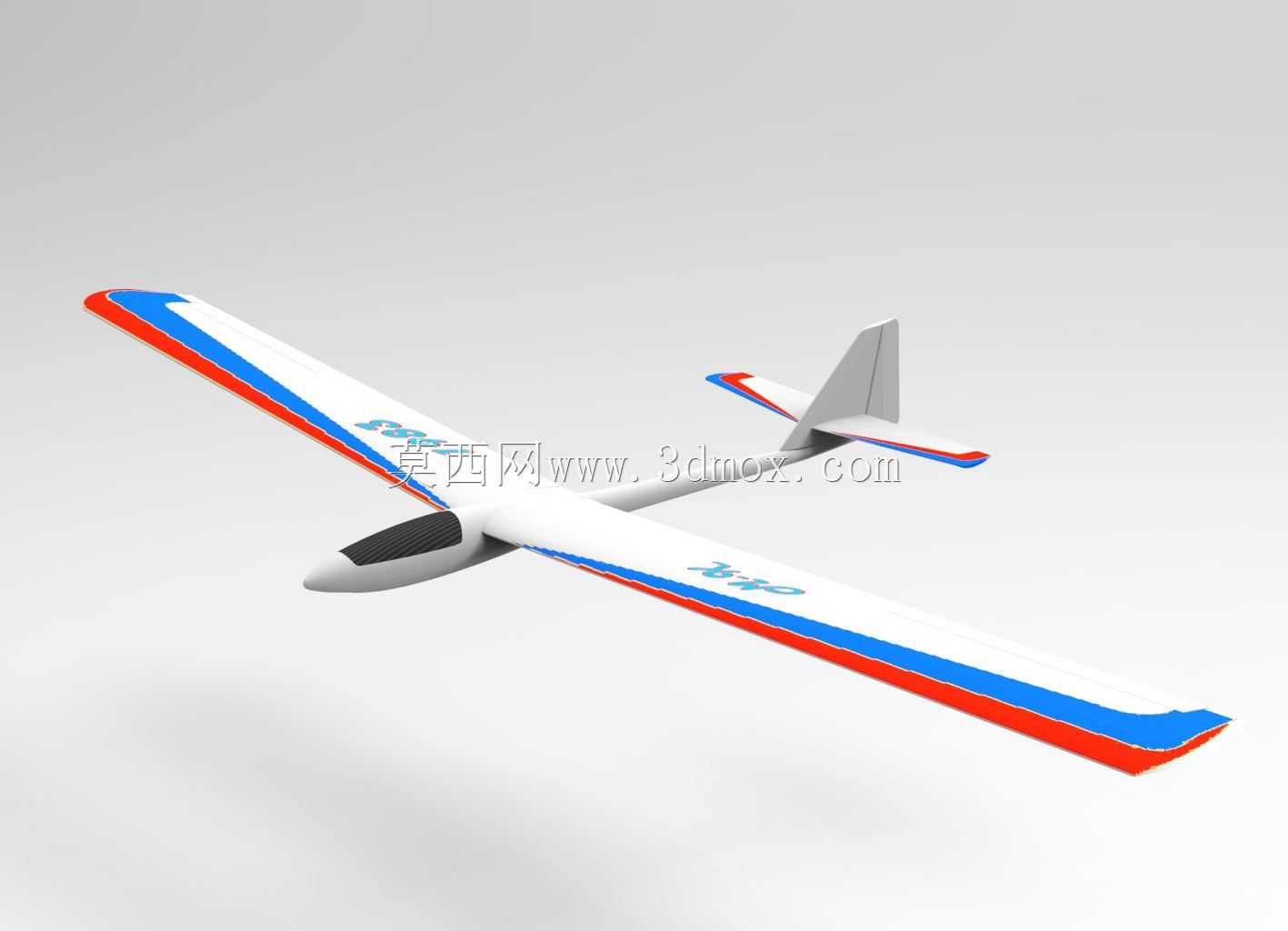

这款固定翼滑翔机的结构设计完全围绕无动力滑翔的气动效率需求展开，整体采用大展弦比上单翼布局，机翼前缘做了圆滑过渡处理，翼型选用低阻层流翼型，能够在弱热气流环境下维持足够升力，减少滑翔过程中的能量损耗，适配户外长距离滑翔、航空模型竞赛等实际使用场景。机身主体采用细长流线型设计，机头位置预留了配重安装腔，可根据实际飞行时的重心需求调整配重块位置，保证整机重心落在机翼气动焦点前方的合理区间，避免飞行过程中出现俯仰失稳的问题。机身中段设置了设备安装舱，可容纳遥控接收机、三组舵机以及供电电池，舱盖采用卡扣式快拆结构，方便日常调试设备、更换电池时快速开合，不需要额外工具即可完成操作。尾翼组采用常规平尾加垂尾的布局，平尾与垂尾均采用薄翼型设计，平尾负责控制飞行过程中的俯仰姿态，垂尾负责控制航向姿态，三组舵机分别连接副翼、升降舵、方向舵，通过连杆传动实现舵面的精准偏转，舵面偏转角度预留了足够余量，可满足特技滑翔动作的操控需求，同时在舵面与主翼、尾翼的连接位置做了间隙补偿设计，减少飞行过程中的舵面虚位，提升操控响应精度。机翼与机身的连接采用插接式结构，机翼根部做了加强筋处理，可承受滑翔过程中气流产生的弯曲载荷，同时方便拆解收纳，外场携带时可将机翼拆下减少整体占用空间。整机的外形尺寸经过多轮气动仿真优化，翼展与机身长度的比例控制在合理区间，既保证足够的滑翔比，也不会因为翼展过大导致外场起降、转场时的操作不便，机翼两端做了小幅上反设计，能够提升飞行过程中的横向自稳能力，降低新手操控时的平衡难度。机身表面的涂装采用高对比度的红蓝白配色，一方面是航空模型竞赛中的标识需求，方便飞行员在远距离飞行时清晰判断滑翔机的飞行姿态，另一方面涂装边缘均沿气流方向布置，不会额外增加飞行阻力。起落部分采用机腹滑橇结构，没有设置凸出的轮组，进一步减少飞行过程中的寄生阻力，滑橇底部做了耐磨处理，可在平整草地、硬化路面完成起降，不会因为反复摩擦损坏机身结构。在结构强度设计上，机翼主梁采用轻质高强度材料布局，在保证整体重量控制在合理区间的前提下，能够应对轻度气流颠簸、特技动作带来的结构载荷，避免飞行过程中出现机翼变形、断裂的问题。各舵面的传动连杆均采用隐藏式布线，所有走线都布置在机身内部，不会外露在气流中增加阻力，同时也能避免飞行过程中连杆被异物剐蹭导致操控失效。
