拓扑优化轻量化T型结构支架设计方案

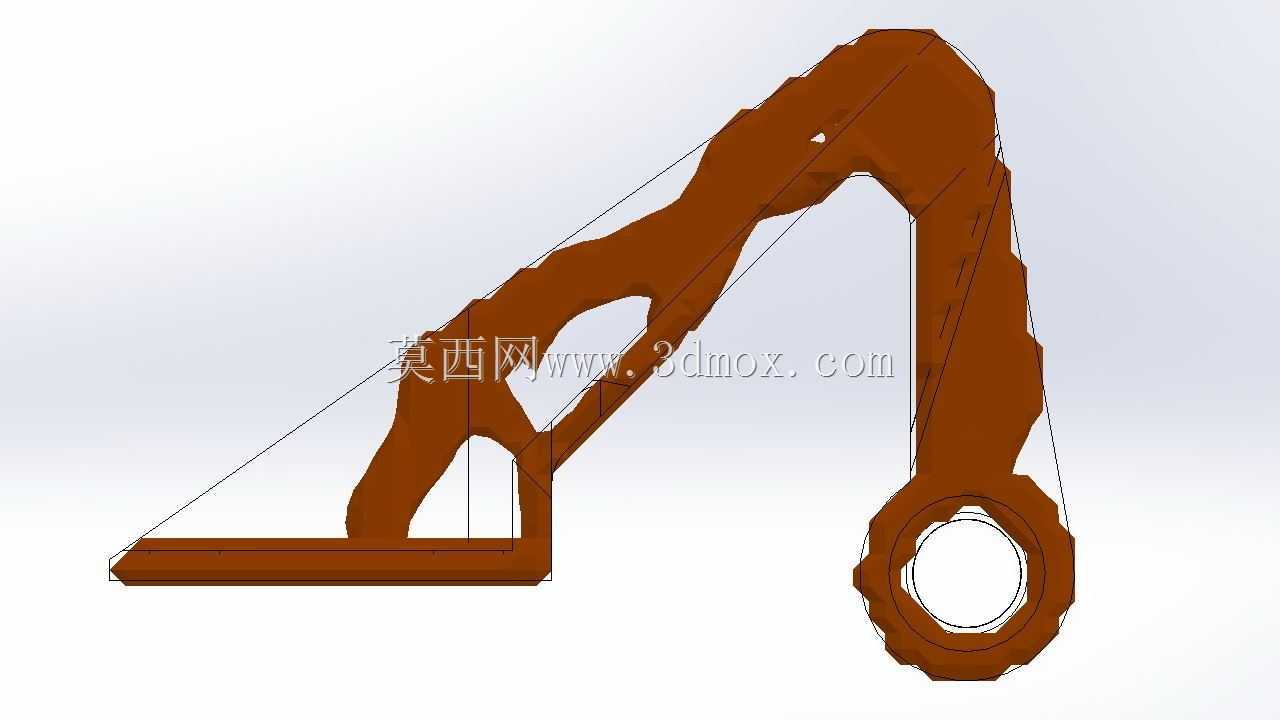

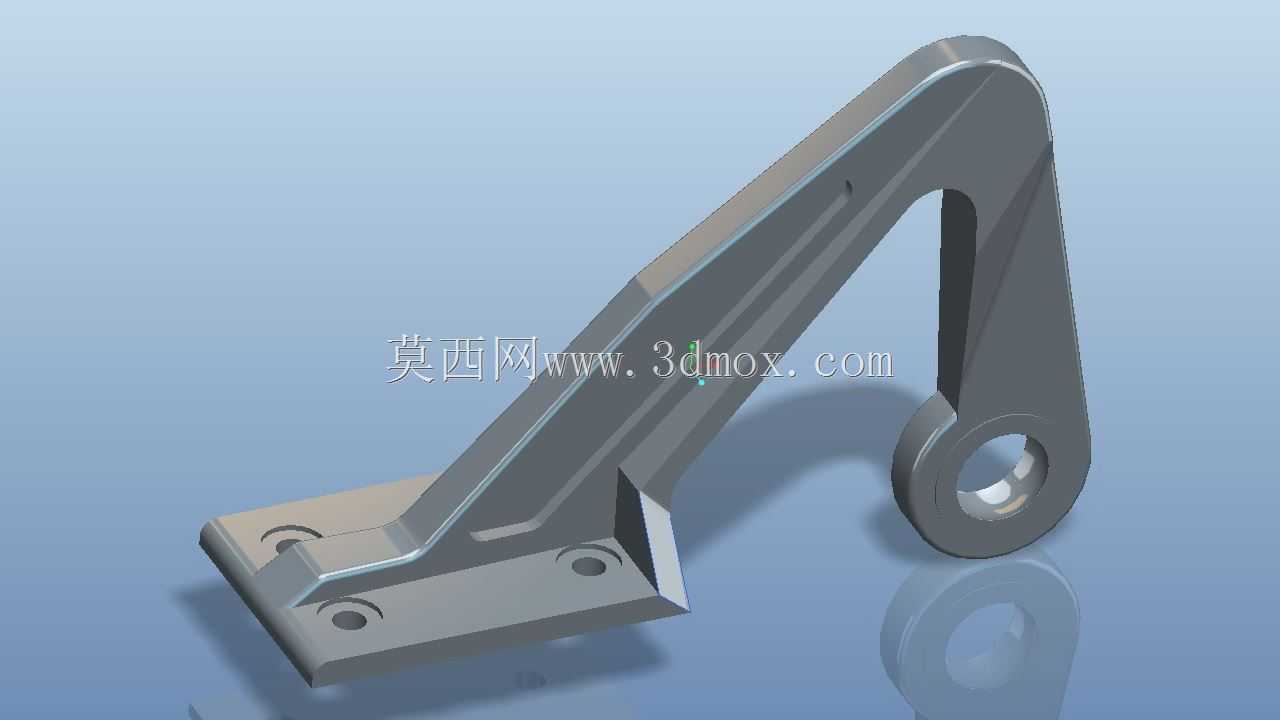

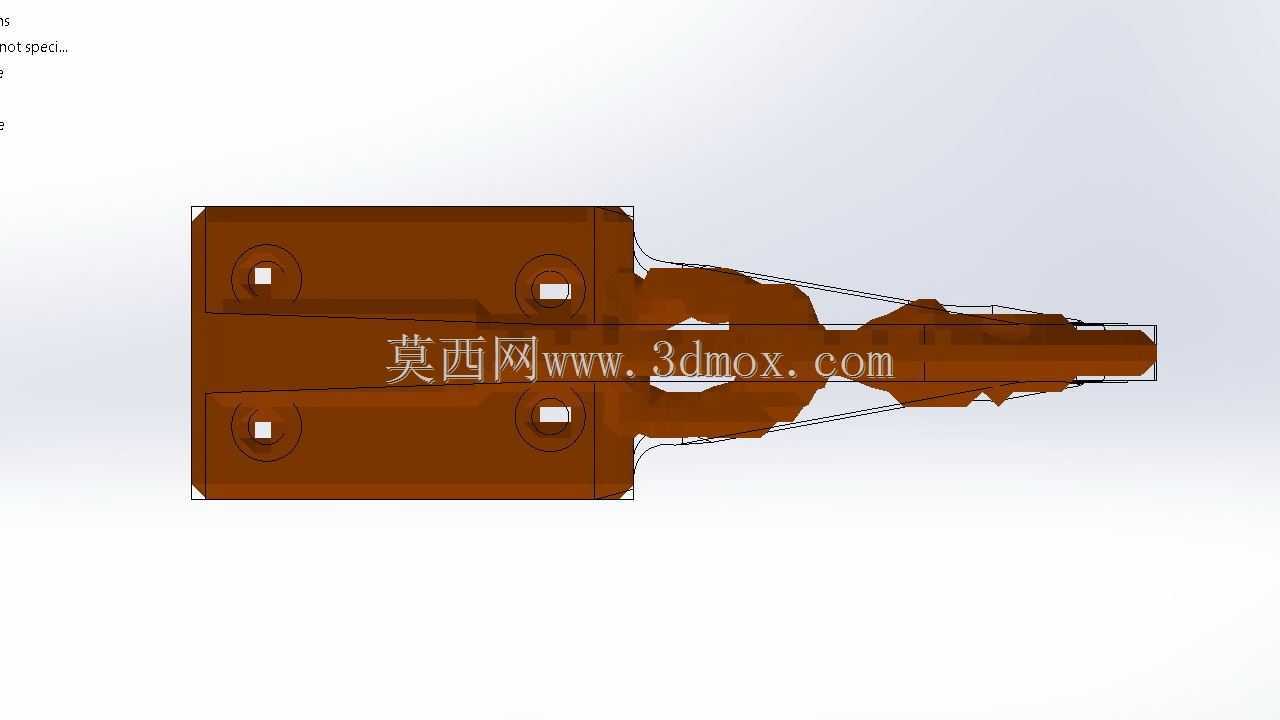

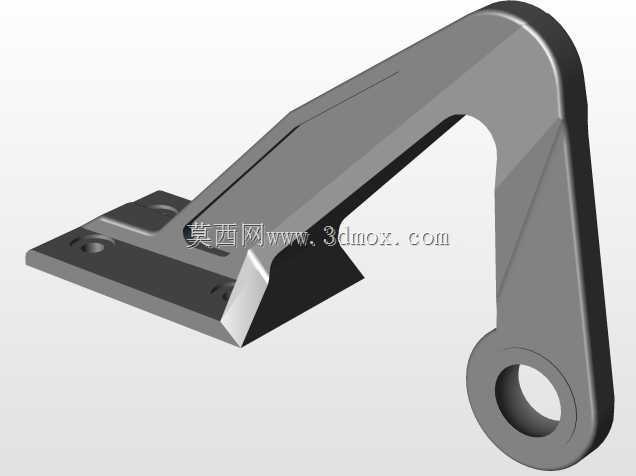

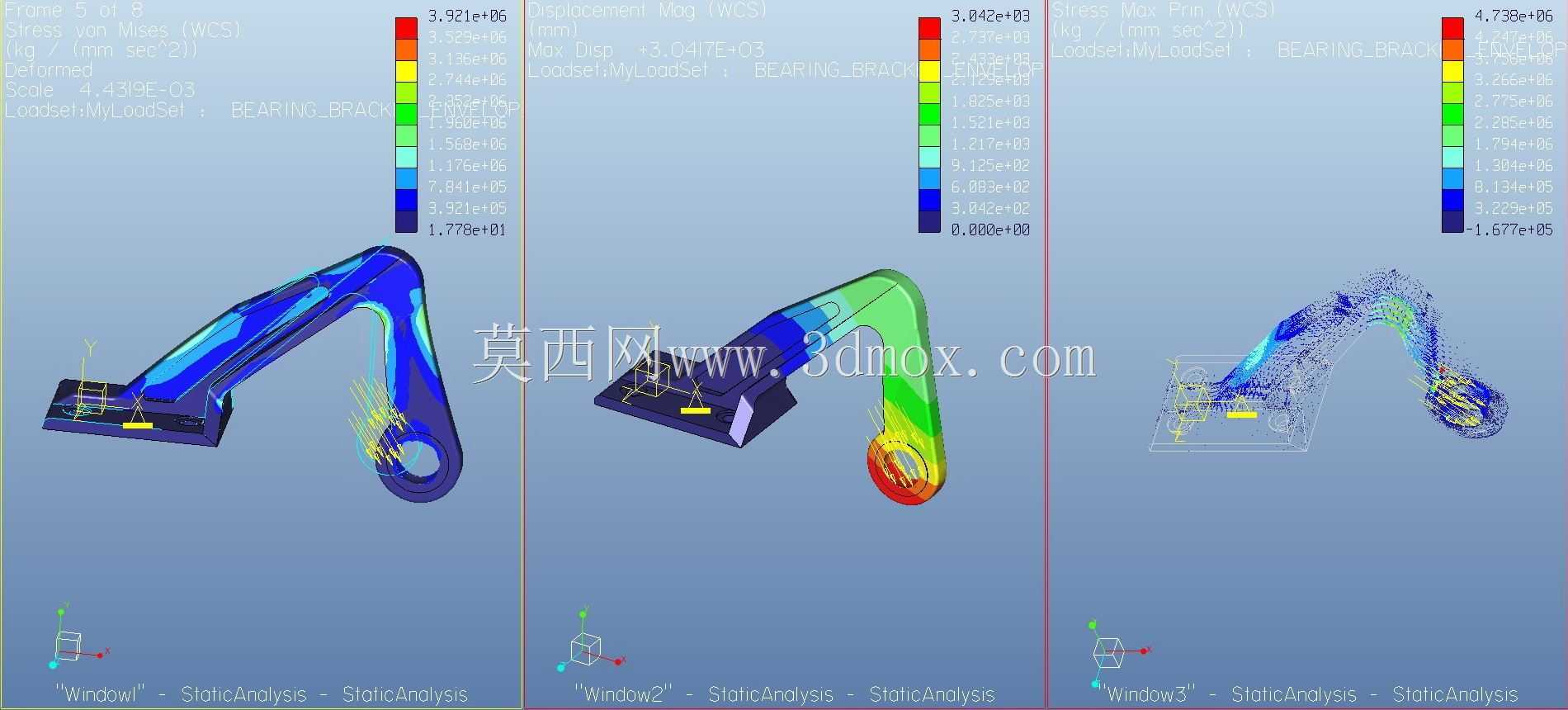

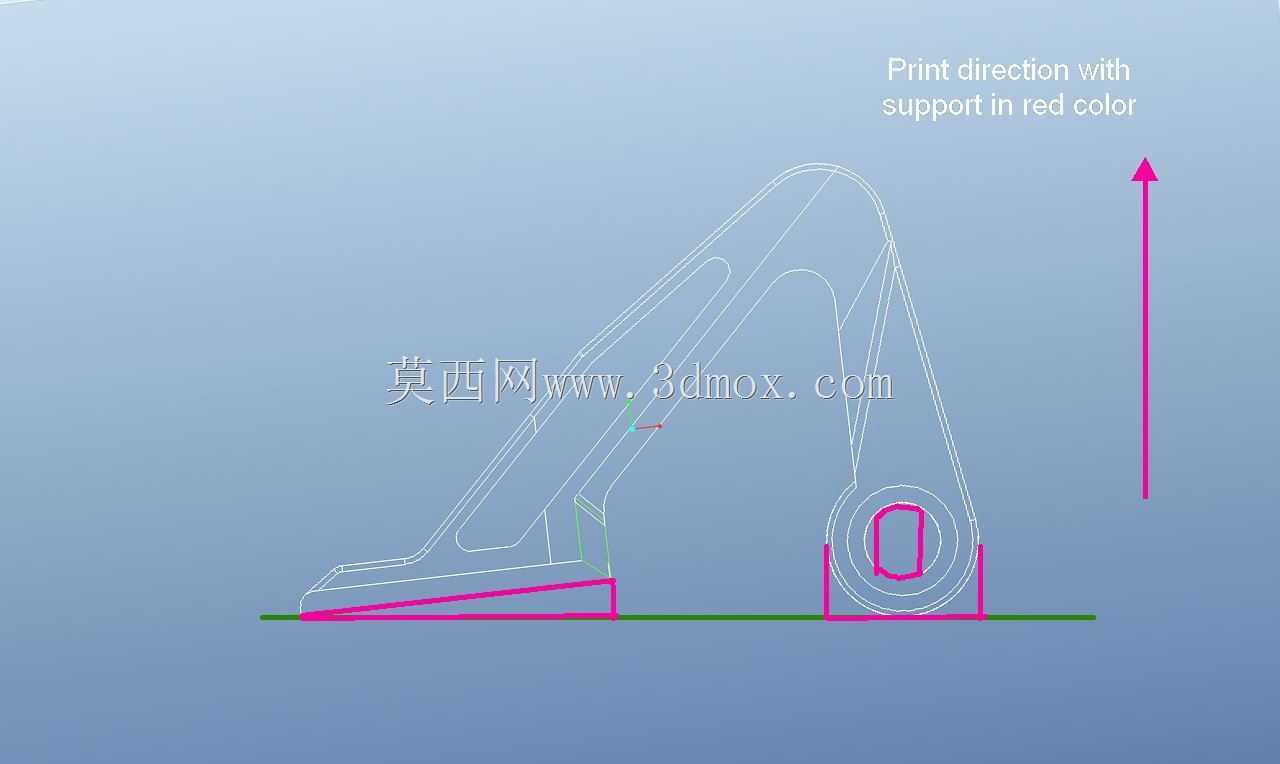

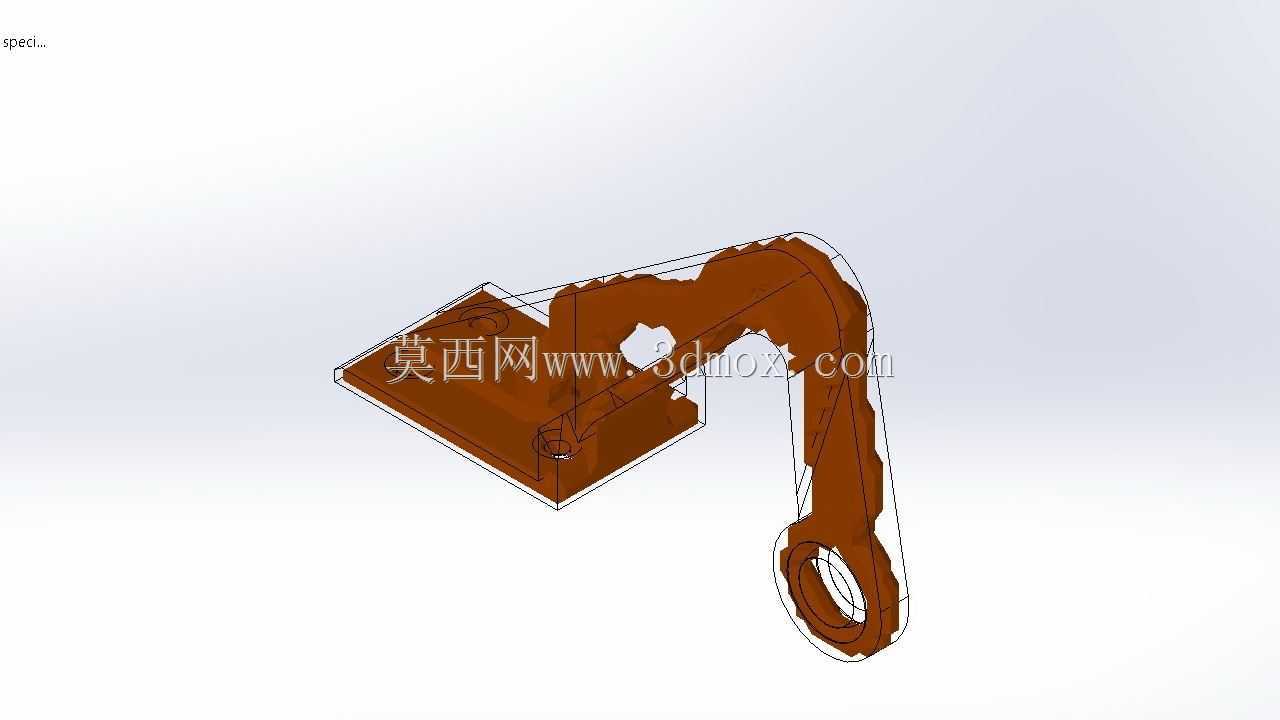

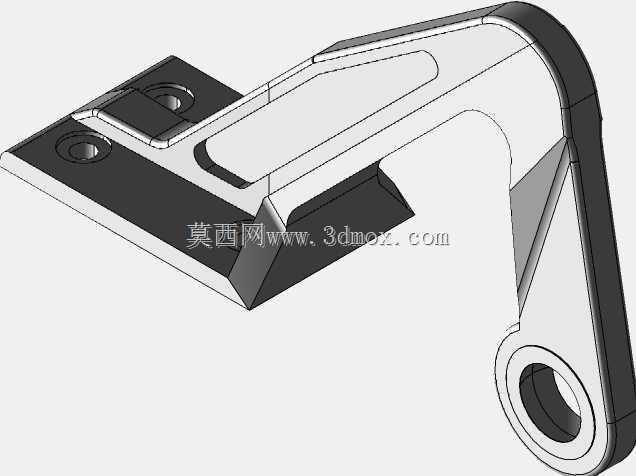

这款支架的设计迭代围绕航空类机载安装场景展开，最初的原型支架在实际装机测试中暴露出主底座应力集中、整体冗余重量偏大的问题，在对安装边界、载荷工况完成多轮校核后，设计团队以T型钢结构为基础框架启动重新设计。从实际使用场景来看，这类支架多用于航空领域的机翼附属构件、小型机载设备架的连接固定，需要在持续振动、交变载荷的工况下长期保持结构稳定性，同时要严格控制自身重量，避免增加机载负载。设计过程中引入拓扑优化方法，以最小化整体重量为核心目标，在不突破安装边界、不降低结构强度的前提下，剔除所有非承力区域的冗余材料，从仿真云图可以看到，优化后的结构应力分布更均匀，原先在弯折处、连接孔位周边的高应力区得到有效分散，最大应力值控制在材料许用应力范围内，避免长期使用出现疲劳裂纹。考虑到后续制造环节的适配性，设计阶段同步匹配激光粉末床熔融增材制造的工艺要求，对结构的悬空角度、壁厚均匀性做了针对性调整，既满足增材制造的成型可行性，也预留了后续铣削精加工的余量，支架与主底座的连接面、设备安装孔位都保留了足够的加工余量，保证最终安装的配合精度。安装边界上，支架底部的固定孔位完全匹配原有底座的安装孔距，不需要对原有安装基座做任何改动即可直接替换原有支架，支架上部的承载面保留了原始的安装接口尺寸，原有配套的机载构件可以直接装配，不需要额外做转接设计。在受力设计上，重点优化了支架向主底座传力的路径，通过调整支撑臂的弧度、截面厚度变化，让承载载荷能够顺着支撑结构均匀传递到底座安装面，降低局部压强，避免长期载荷下底座出现压溃变形。整个结构没有复杂的装配组件，为一体化成型结构，既可以通过传统铸造完成毛坯生产再经过铣削加工达到成品精度，也可以直接采用金属增材制造一次性成型，适配不同产能条件下的制造需求。从结构特性来看，优化后的支架在同等承载能力下重量较原始版本降低近四成，同时抗振动疲劳性能有明显提升，能够适配机载设备、轻型工业设备架、检测工装台等多种需要轻量化高强度支撑的安装场景。
