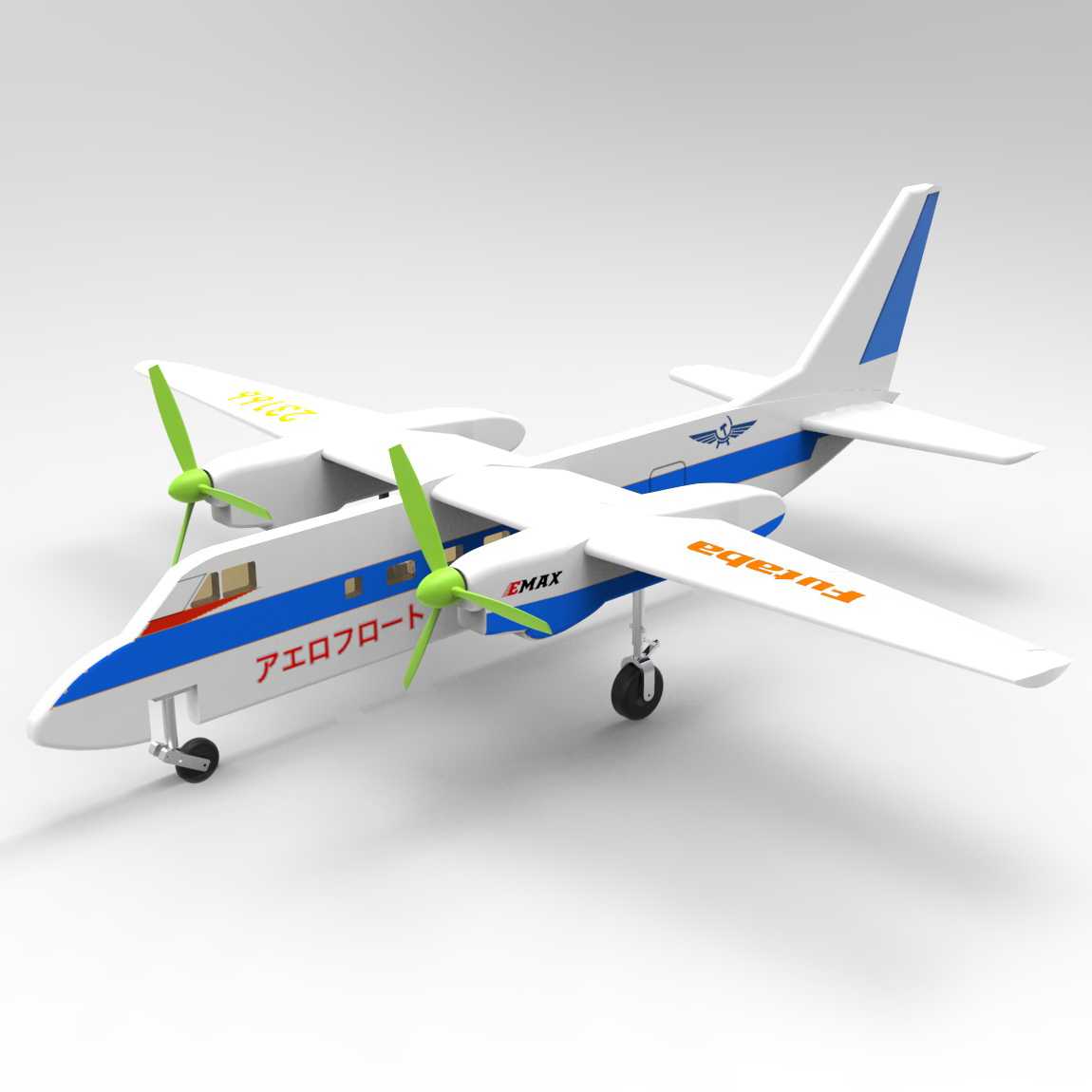

贝里耶夫双发螺旋桨航模飞机结构设计

　　这款双发螺旋桨固定翼航模的设计，核心围绕RC遥控飞行的实际使用需求展开，整体气动布局参考经典支线运输机的成熟构型，在保证飞行稳定性的前提下兼顾了外观还原度与组装便捷性。从实际应用场景来看，该模型可用于航模爱好者的日常休闲飞行、静态展示收藏，也可作为航模入门玩家练习双发机型操控的训练载体，适配普通公园飞场、郊外开阔场地等多数常规航模飞行空域，对起降场地的平整度要求不高，配套的后三点式起落架结构能够适应硬质草地、平整铺装路面等多种起降面。

　　从功能特性来看，模型采用双发拉进式动力布局，两副螺旋桨分别布置于机翼中段的发动机短舱位置，这种布局能够有效抵消单发动机运转产生的反扭矩，降低飞行过程中的偏航修正难度，即使单侧动力出现故障，剩余动力也能维持基本的滑翔姿态控制，大幅提升飞行容错率。机身主体采用流线型截面设计，从机头到机尾的截面渐变过渡完全遵循气动减阻原则，机头段预留了足够的电池、接收机、舵机等电子设备安装空间，设备舱开口位置经过优化，日常维护更换电池、调整舵机拉杆时无需拆解大量机身结构，外场调试效率更高。

　　设计思路上，整机采用模块化拆分逻辑，机翼、平尾、垂尾均为可快拆结构，对接位置设计有定位止口与快拆锁紧结构，既能够保证组装后的结构刚度，避免飞行过程中出现翼面晃动，也能大幅缩小收纳体积，方便日常携带运输。机翼采用上单翼布局，这种布局的重心低于机翼升力中心，天然具备自稳特性，对于操控熟练度不高的玩家十分友好，机翼上设计有模拟真机的翼刀结构，不仅还原了真机外观特征，也能在大迎角飞行时延缓翼尖失速，提升低速飞行的操控安全性。襟翼、副翼、升降舵、方向舵的舵面尺寸均经过实际飞行验证，舵面偏转角度预留了足够的调整余量，可根据不同玩家的飞行习惯调整舵量大小，适配从休闲巡航到轻度特技动作的不同飞行需求。

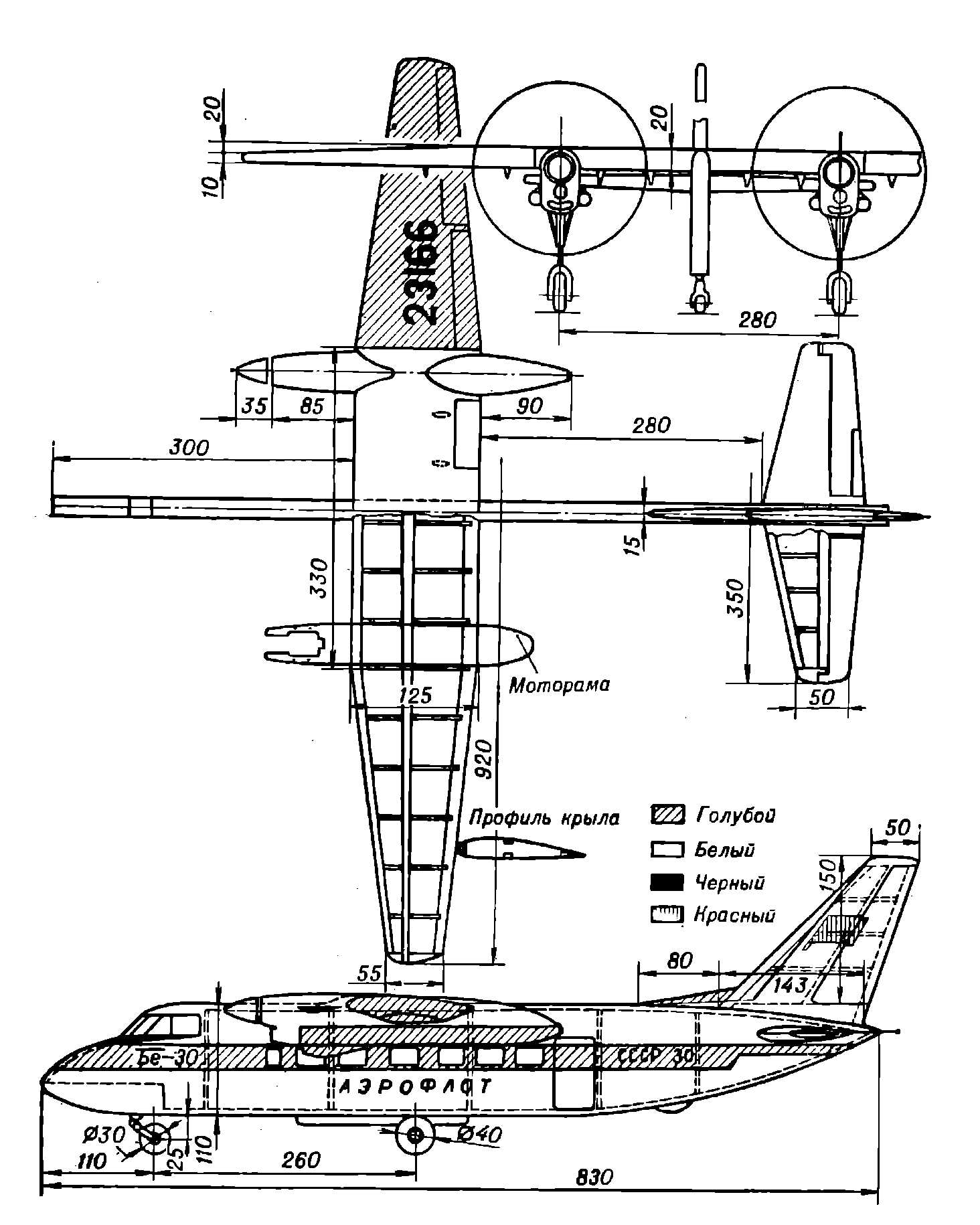

　　外形尺寸与安装边界方面，整机翼展控制在1.2米至1.6米区间内，机身长度约为翼展的七成，这个尺寸区间既能够保证飞行时的抗风能力，在3-4级风的户外环境下仍能维持稳定的飞行姿态，也不会因为尺寸过大导致外场携带不便、对飞场空域要求过高。起落架的轮距经过优化，主起落架布置于机翼下方的发动机短舱位置，较宽的轮距能够有效降低起降过程中的侧翻风险，尾轮与方向舵设计有联动结构，地面滑行时可通过方向舵控制滑行方向，无需额外加装转向机构。动力系统的安装位适配市面上常见的22系列外转子无刷电机，螺旋桨适配8寸至9寸两叶电动桨，电调安装位置设计于发动机短舱侧面，能够利用飞行时的迎面气流完成散热，避免长时间大油门飞行导致电调过热。机身内部的电池仓可容纳3S至4S规格的航模锂电池，电池安装位置预留了前后调整空间，可根据不同设备的重量差异调整电池前后位置，方便快速调整整机重心至设计要求的机翼弦长30%位置，无需额外增加配重。

　　细节设计上，机身侧面、机翼表面的标识涂装位置均做了凹陷定位，玩家自行制作涂装时可直接沿着定位边界粘贴水贴，降低外观制作难度。座舱盖采用透明件分体设计，既可以选择封闭状态做静态展示，也可以打开座舱盖放置仿真飞行员人偶提升细节还原度。整机结构件的壁厚控制在1.5mm至2mm区间，在保证结构强度能够承受日常飞行的起降冲击、机动载荷的前提下，尽可能控制整机起飞重量，提升动力冗余度与滑翔性能，所有受力较大的连接位置，比如机翼对接处、起落架安装座、电机安装座，均设计有加强筋结构，分散集中应力，避免飞行过程中出现结构断裂。
