T型钢优化设计托伊乌支撑结构件

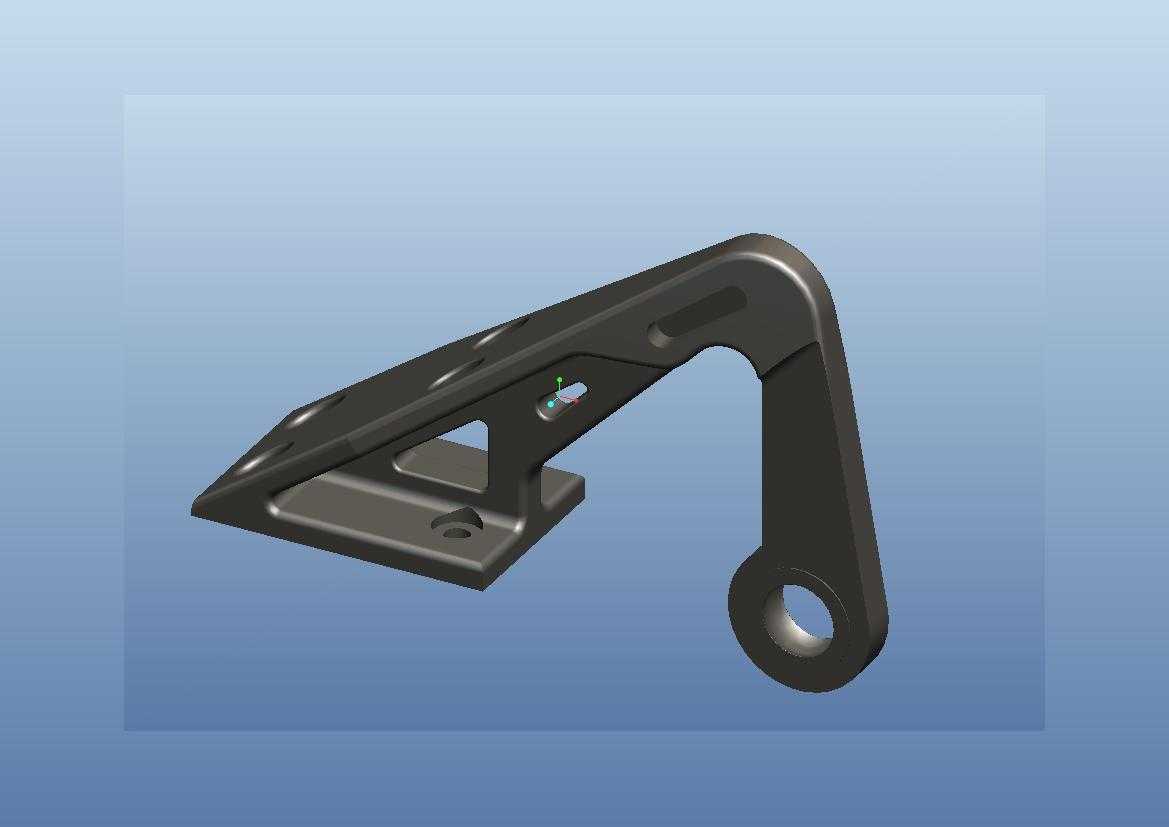

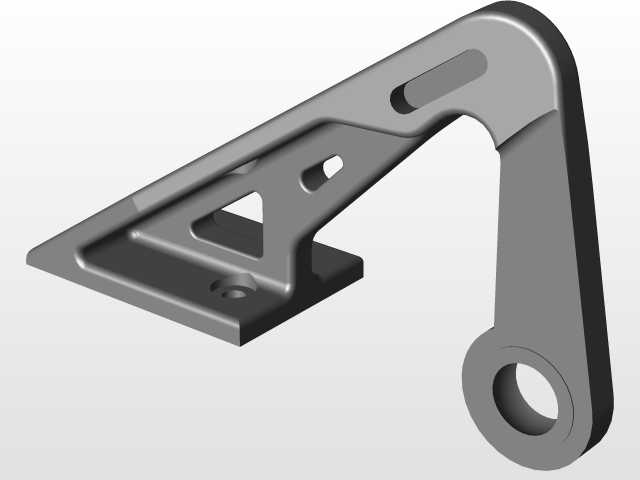

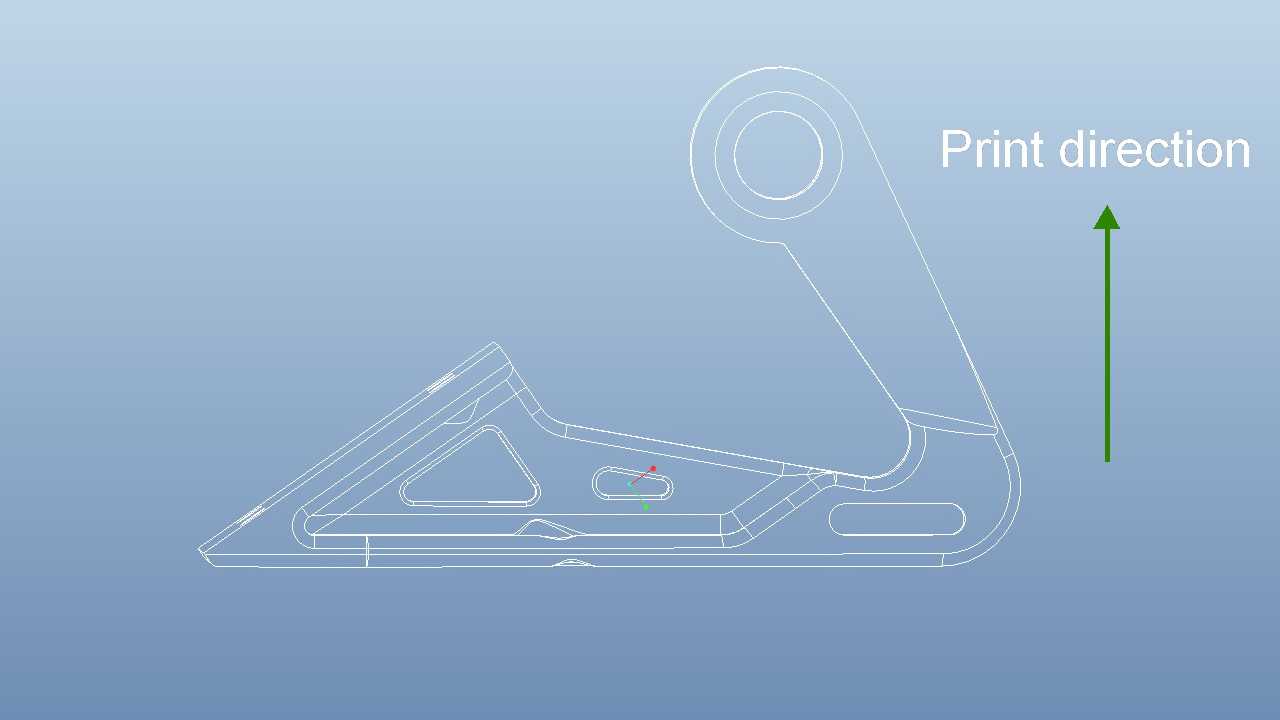

　　该支撑结构件基于T型钢截面特性完成再设计，主要应用于重载机械的铰接连接部位，常见于工程机械作业臂连接、重型设备机架支撑、特种车辆悬挂附属结构等场景，核心作用是在两个存在相对摆角需求的部件之间传递载荷，同时兼顾安装定位的精度要求，避免连接部位出现应力集中导致的疲劳失效。从实际工况适配角度出发，该结构的底座部分采用平面安装基准设计，预留了多组螺栓过孔，可直接适配T型钢主梁的翼缘面安装，安装时无需额外加工过渡连接板，能有效减少现场装配的工序步骤，安装边界上底座的三个固定孔位呈三角形排布，孔间距匹配通用10号T型钢的翼缘宽度，可直接卡装在型钢翼缘上完成初定位，降低装配时的对位难度。结构的弯折段采用了变截面过渡设计，

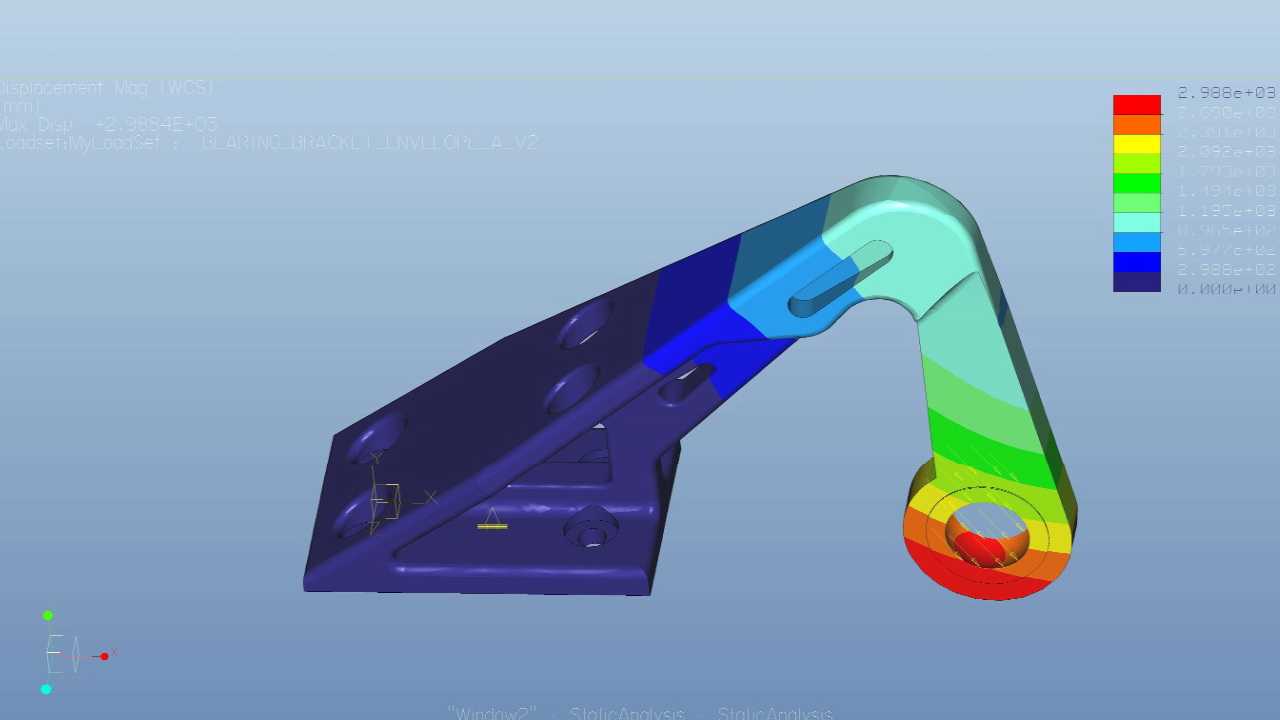

　　从底座的厚壁承力区逐步收窄到铰接端的环形耳座，过渡区域没有出现直角突变结构，所有转角位置都做了大圆角过渡处理，从应力云图的分布也能看出，整体应力从底座固定端向铰接端呈现梯度变化，最高应力区域集中在铰接孔的内圈接触位置，弯折段的应力水平控制在材料许用应力的60%以内，预留了足够的安全裕度，可适配长期交变载荷的作业场景。设计过程中优先考虑了T型钢的截面特性，没有采用整块板材铣削成型的方案，而是以标准T型钢作为基础坯料，通过局部切削、钻孔、弯折成型的工艺完成加工，相比传统铸钢支撑件，生产周期更短，材料利用率更高，同时焊接工序更少，能有效避免焊接变形带来的尺寸误差。铰接端的环形耳座采用了同轴等厚设计，内孔可适配标准销轴的安装，

　　孔壁预留了润滑脂槽的加工余量，实际使用时可根据工况需求加装润滑注油嘴，减少销轴转动时的磨损，延长结构的使用寿命。整体结构的外形轮廓没有多余的外伸凸台，所有非安装面都做了倒角处理，避免装配过程中出现磕碰划伤，同时在弯折段的内侧设置了加强筋结构，筋板的厚度与主体壁厚保持一致，既提升了结构的抗扭刚度，又不会造成整体重量的过度增加。从受力逻辑来看，当铰接端承受径向载荷时，载荷会通过环形耳座传递到弯折段的斜向承力梁上，再通过斜梁分散到底座的三个固定点上，三角形排布的固定孔能将每个螺栓承受的剪切力控制在合理区间，避免单个螺栓受力过大出现剪断风险。在实际选型应用时，该支撑件可根据实际载荷大小调整对应壁厚，

　　当前设计的尺寸参数适配10吨级以内的径向载荷，若应用在更大载荷场景，可等比例放大截面尺寸，同时对应调整螺栓孔的直径与数量，保证连接强度匹配。结构的安装面平面度要求控制在0.1mm以内，铰接孔的同轴度公差不超过0.05mm，可满足高精度铰接连接的使用需求，避免出现销轴卡滞、转动不畅的问题。
