直列四缸内燃机曲柄连杆机构结构展示

项目分类:3D模型 发布时间:2021-09-18 ID:278072
  • 直列四缸内燃机曲柄连杆机构结构展示
  • 直列四缸内燃机曲柄连杆机构结构展示
  • 直列四缸内燃机曲柄连杆机构结构展示
  • 直列四缸内燃机曲柄连杆机构结构展示
  • 直列四缸内燃机曲柄连杆机构结构展示
  • 直列四缸内燃机曲柄连杆机构结构展示
  • 直列四缸内燃机曲柄连杆机构结构展示
  • 直列四缸内燃机曲柄连杆机构结构展示
  • 直列四缸内燃机曲柄连杆机构结构展示
  • 直列四缸内燃机曲柄连杆机构结构展示
  • 直列四缸内燃机曲柄连杆机构结构展示
  • 直列四缸内燃机曲柄连杆机构结构展示
  • 直列四缸内燃机曲柄连杆机构结构展示
  • 直列四缸内燃机曲柄连杆机构结构展示

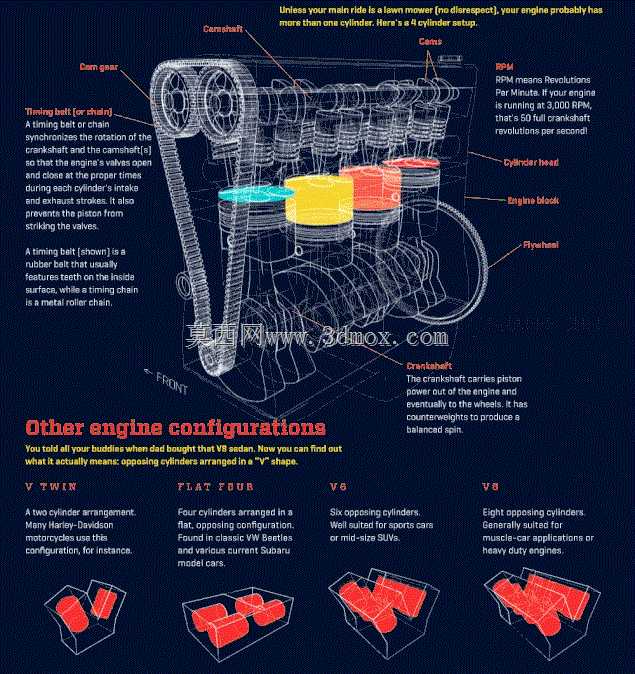

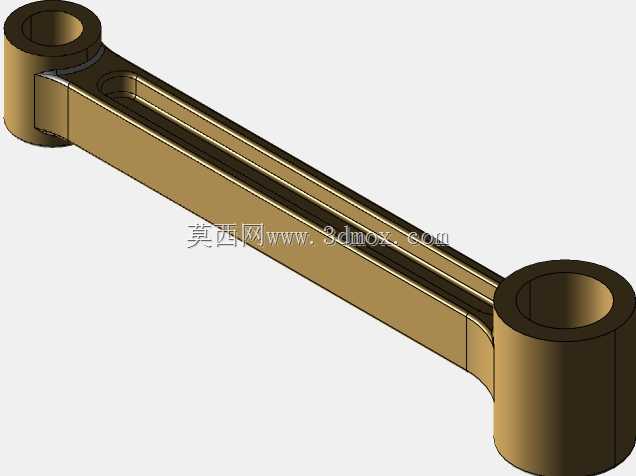

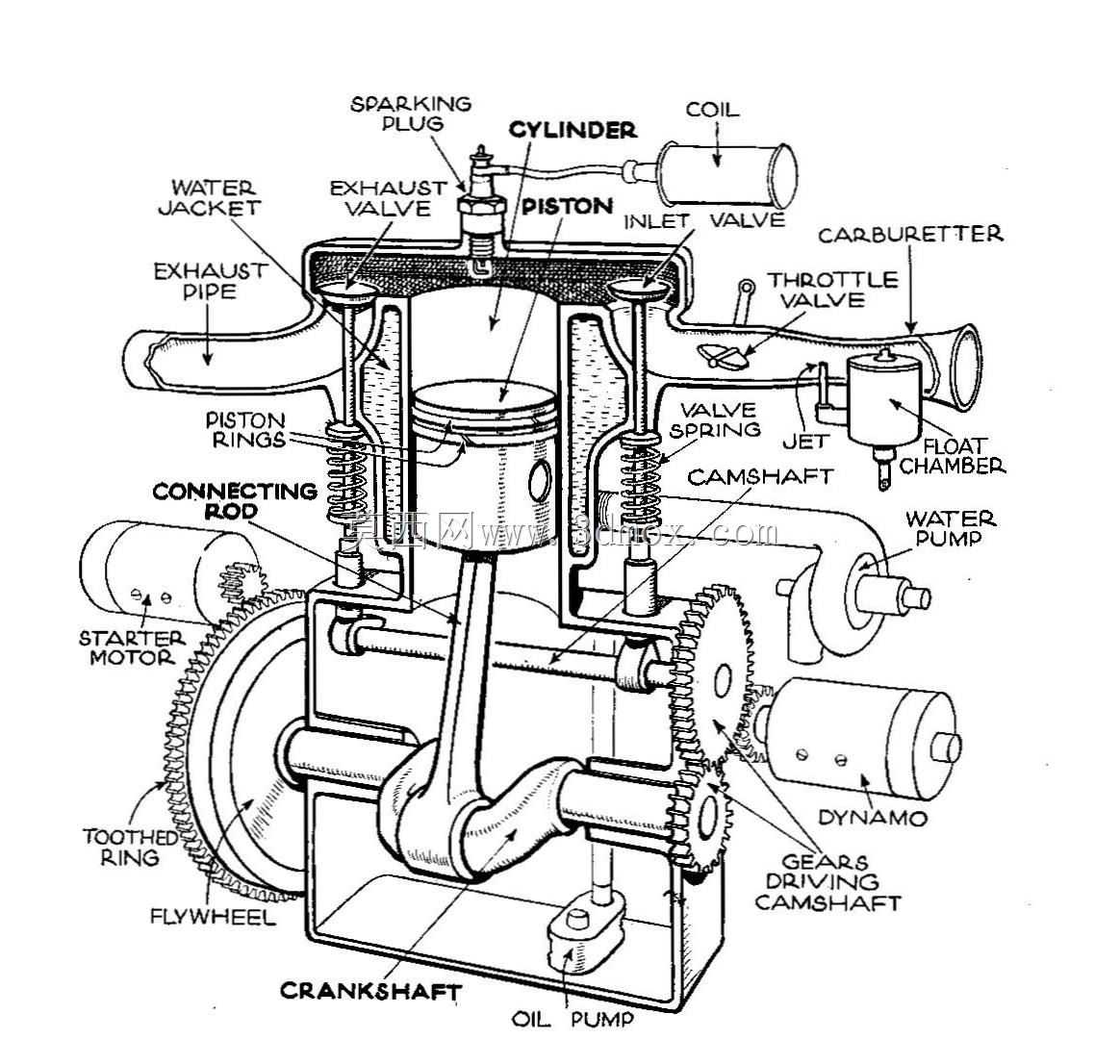

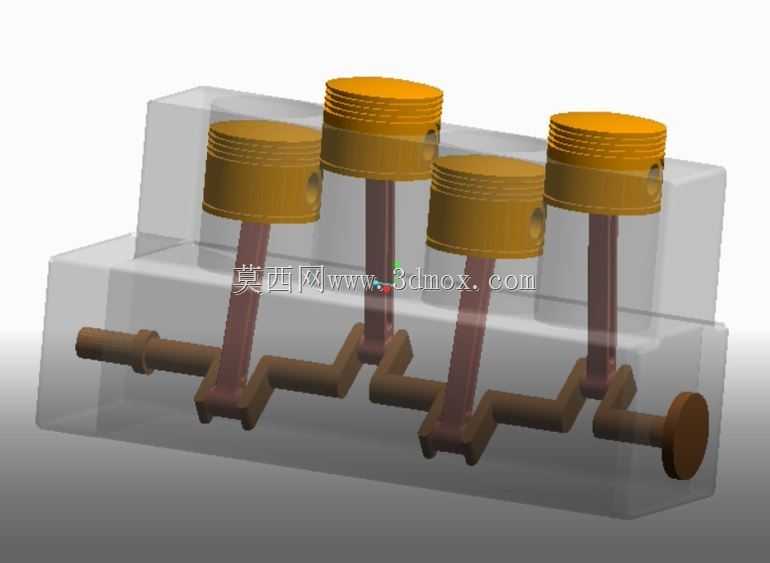

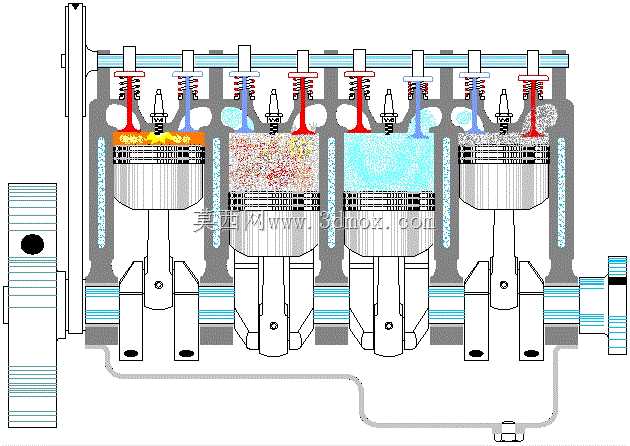

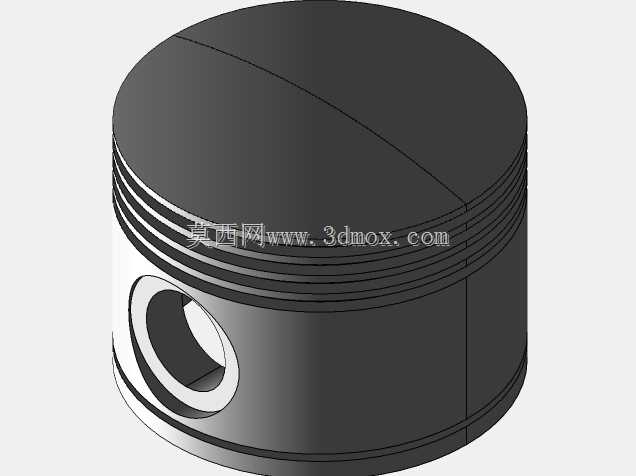

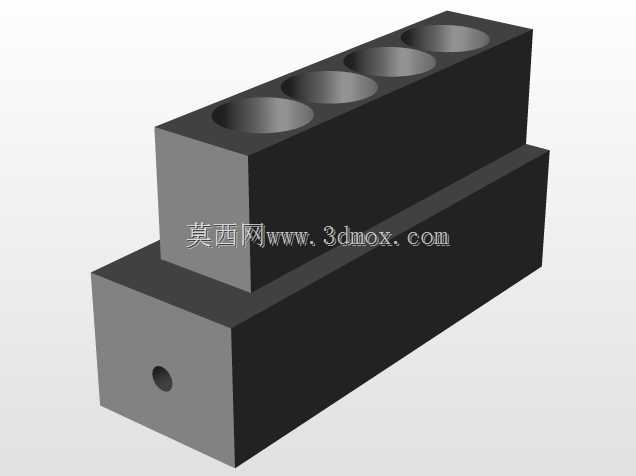

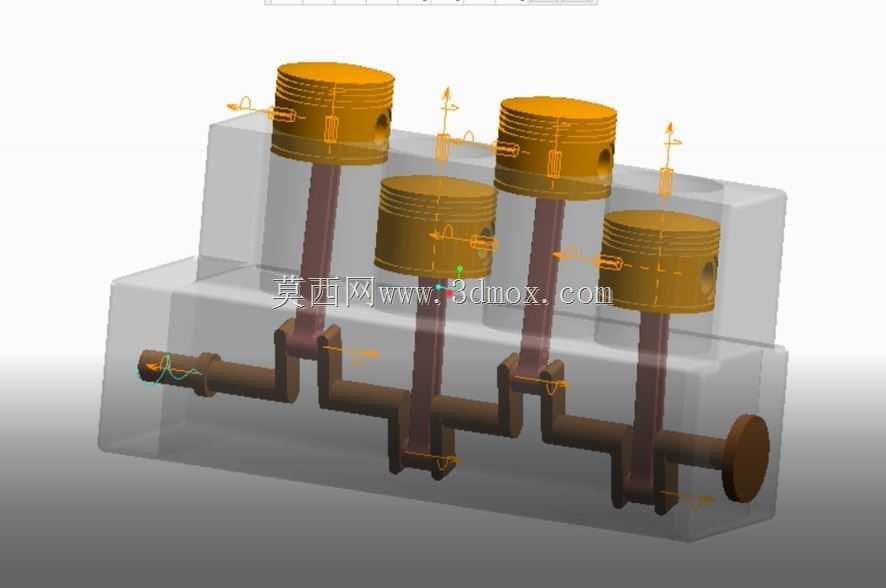

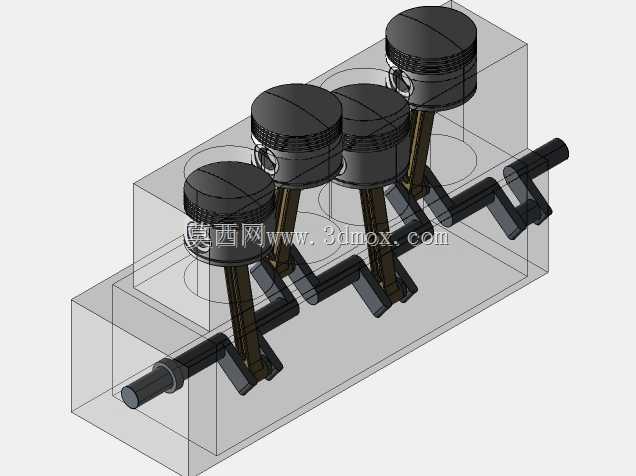

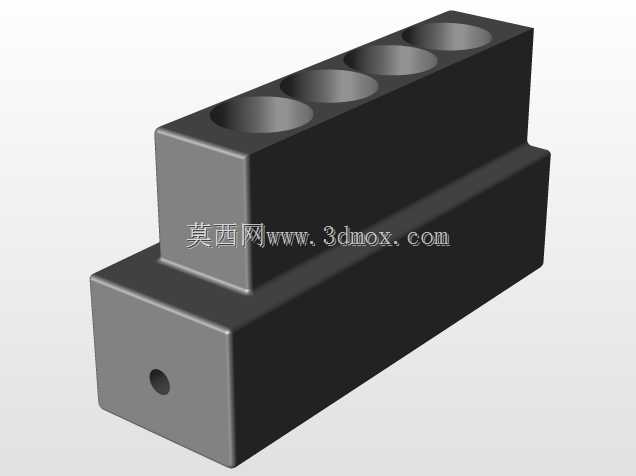

这套直列四缸动力单元的核心传动结构,在乘用车动力总成、小型通用工程机械、固定式发电机组的动力端设计中有着极高的参考价值,其核心作用是将燃料燃烧产生的活塞往复直线运动,通过连杆传递转换为曲轴的旋转扭矩,最终向外输出可用动力。从结构设计逻辑来看,四个活塞沿气缸体中心线等距直列排布,相邻气缸的曲柄销互成180度相位角,这种排布方式可以保证四个气缸的做功行程均匀错开,让曲轴运转时的一阶往复惯性力实现自平衡,大幅降低整机运转时的振动幅度,不需要额外加装体积庞大的平衡轴结构就能满足多数民用动力设备的NVH控制要求。设计过程中需要严格控制活塞销孔与连杆小头衬套的同轴度公差,连杆大头与曲柄销的配合间隙需要根据运转时的热膨胀量预留合理范围,避免冷态间隙过大产生敲击异响,或是热态间隙过小导致润滑不足出现抱轴故障。曲轴的主轴颈支撑采用全支撑结构,每两个相邻曲柄之间都设置有主轴承座,这种设计可以大幅提升曲轴的抗弯刚度,即使在高负荷爆压工况下,曲轴的挠曲变形量也能控制在轴承允许的范围内,减少主轴瓦的偏磨风险。从安装边界来看,整个曲柄连杆机构完全封装在缸体-曲轴箱-油底壳形成的密闭腔体内,活塞顶部与缸盖、气缸壁共同围成燃烧室,活塞环组需要同时承担密封燃气、刮除缸壁多余机油、传导活塞头部热量的多重作用,环端开口的安装位置需要相互错开一定角度,避免开口对齐导致燃气下窜或是机油上窜进入燃烧室。连杆杆身采用工字形截面设计,在保证足够结构强度与抗屈曲能力的前提下,尽可能降低往复运动部件的质量,减少曲轴旋转时的惯性载荷,降低主轴承的承压负担。这套结构的运动逻辑可以直观展示四冲程内燃机的工作循环过程,对于刚接触动力总成设计的工程人员来说,能够快速理解配气相位、点火顺序与曲柄排布角度之间的匹配关系,在做初始方案选型时,可以参考这套结构的尺寸比例,根据目标输出功率、额定转速区间调整缸径、冲程、连杆长度的参数比值,平衡动力输出特性与整机结构紧凑性的需求。需要注意的是,活塞在上止点位置时,需要预留合理的燃烧室余隙高度,既要避免活塞运动到上止点时与气门发生碰撞,也要保证压缩比处于设计目标区间,兼顾燃烧效率与爆震抑制的要求。
