适配3D打印的可换滤片式防护面罩结构

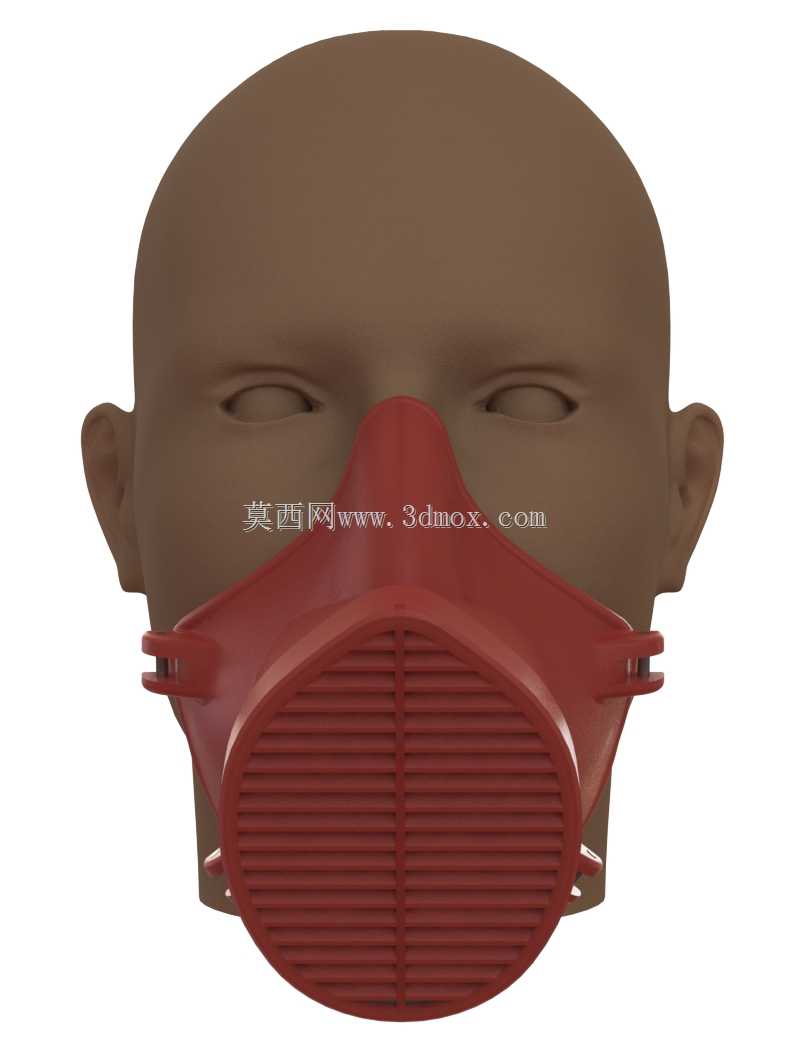

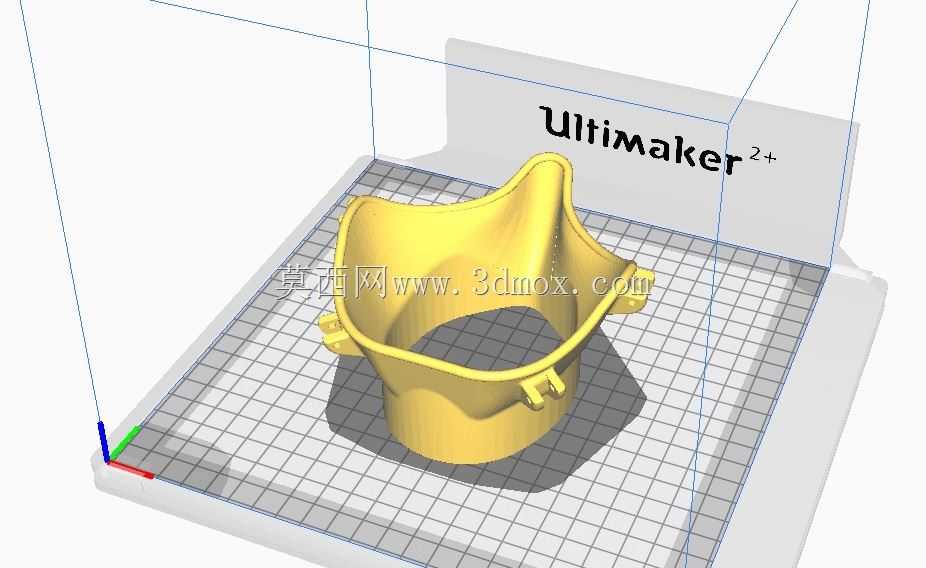

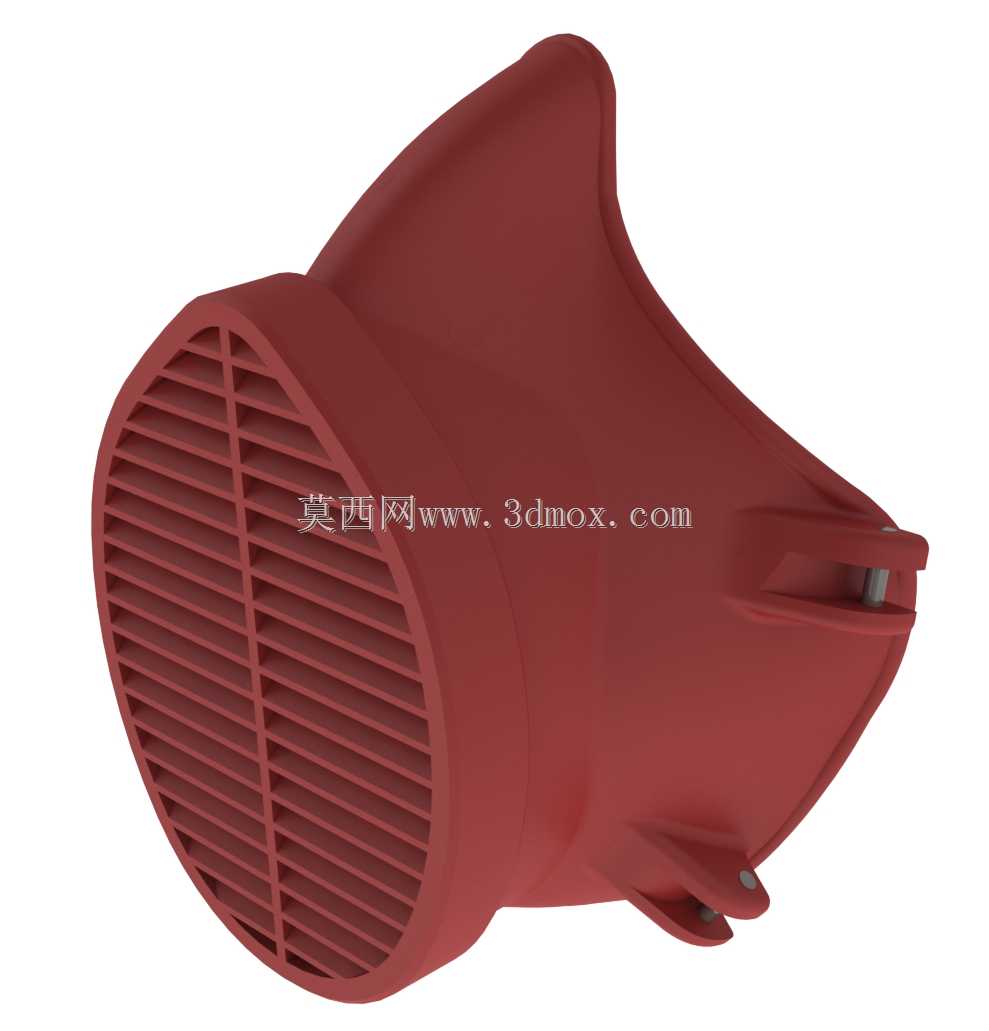

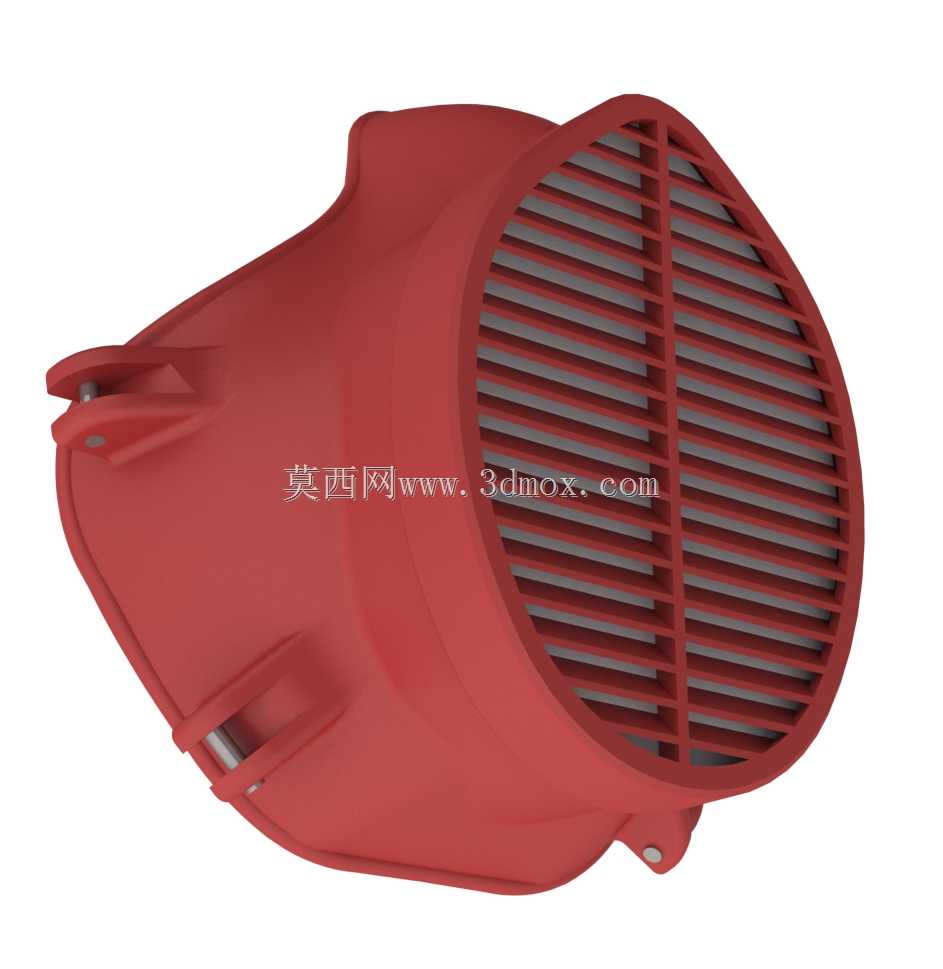

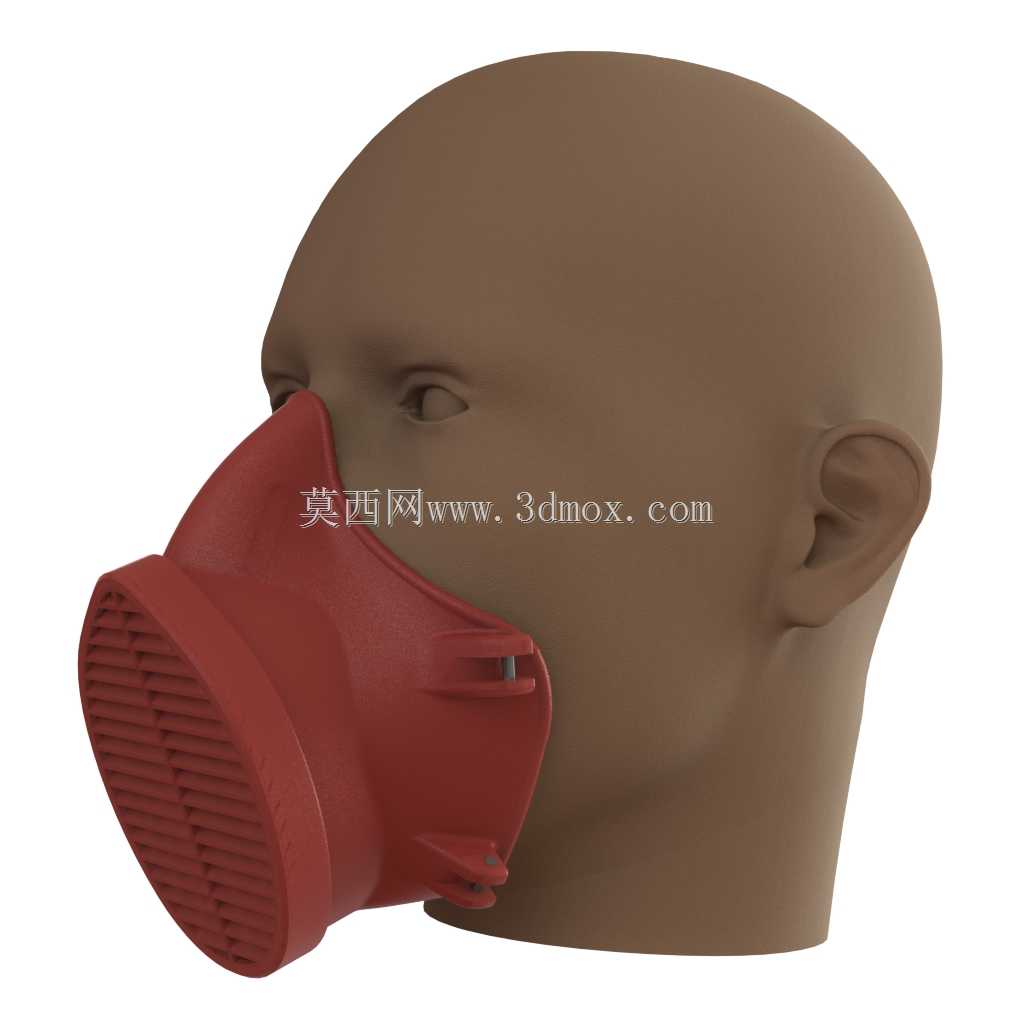

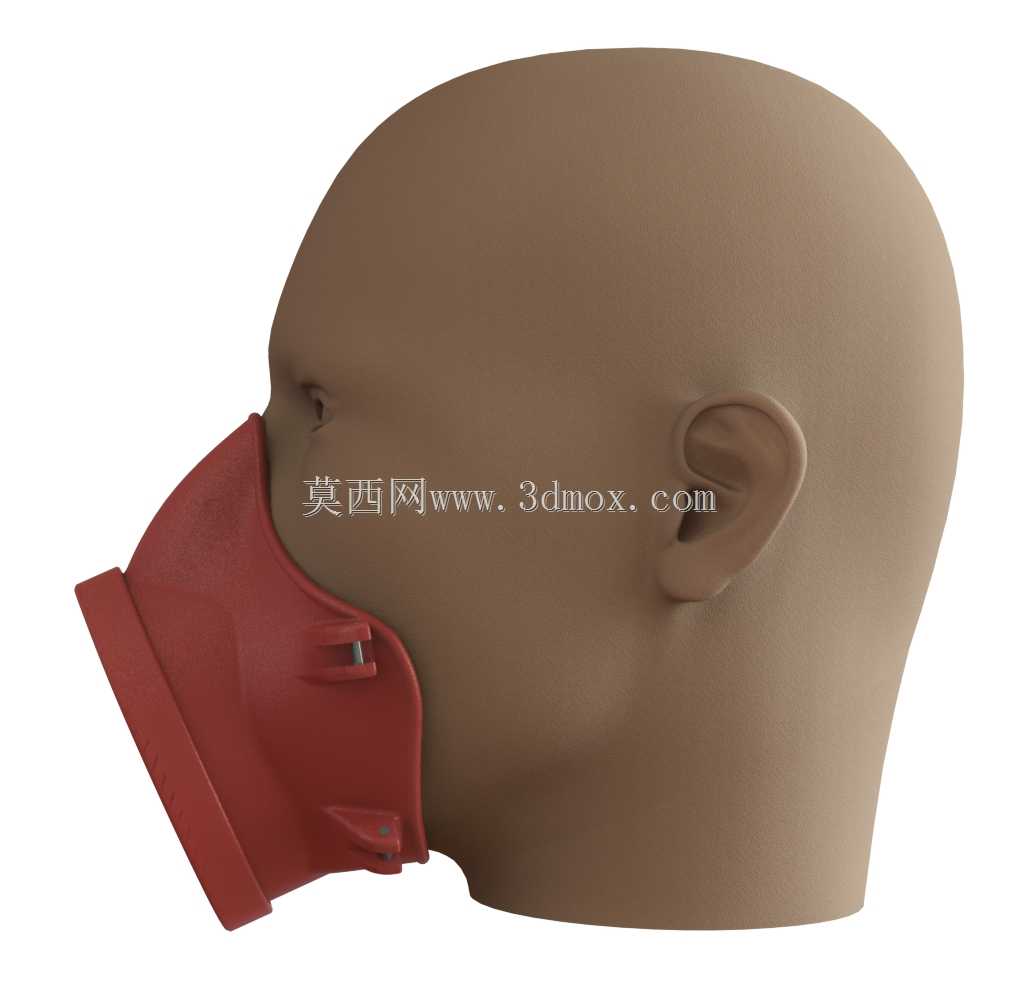

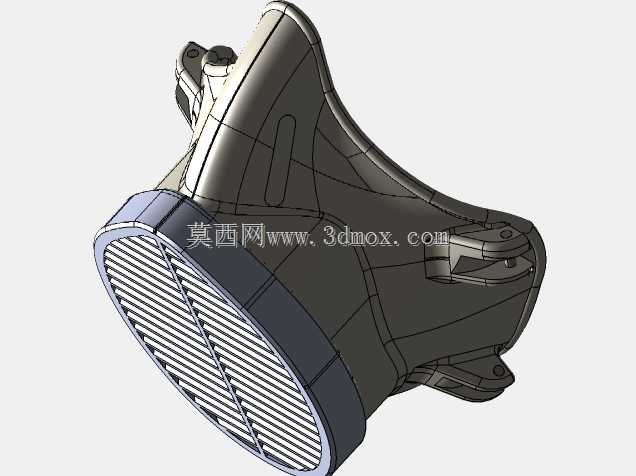

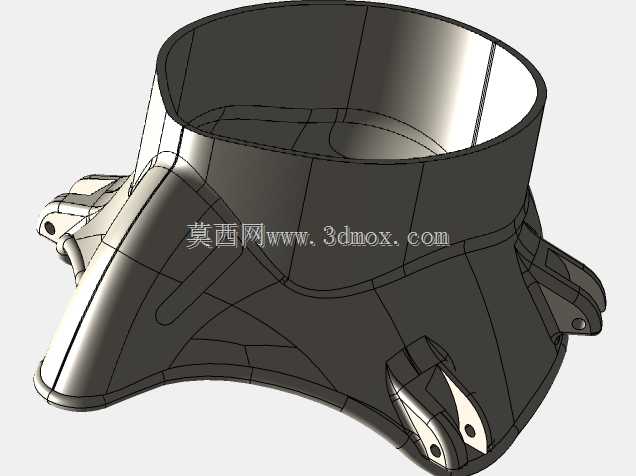

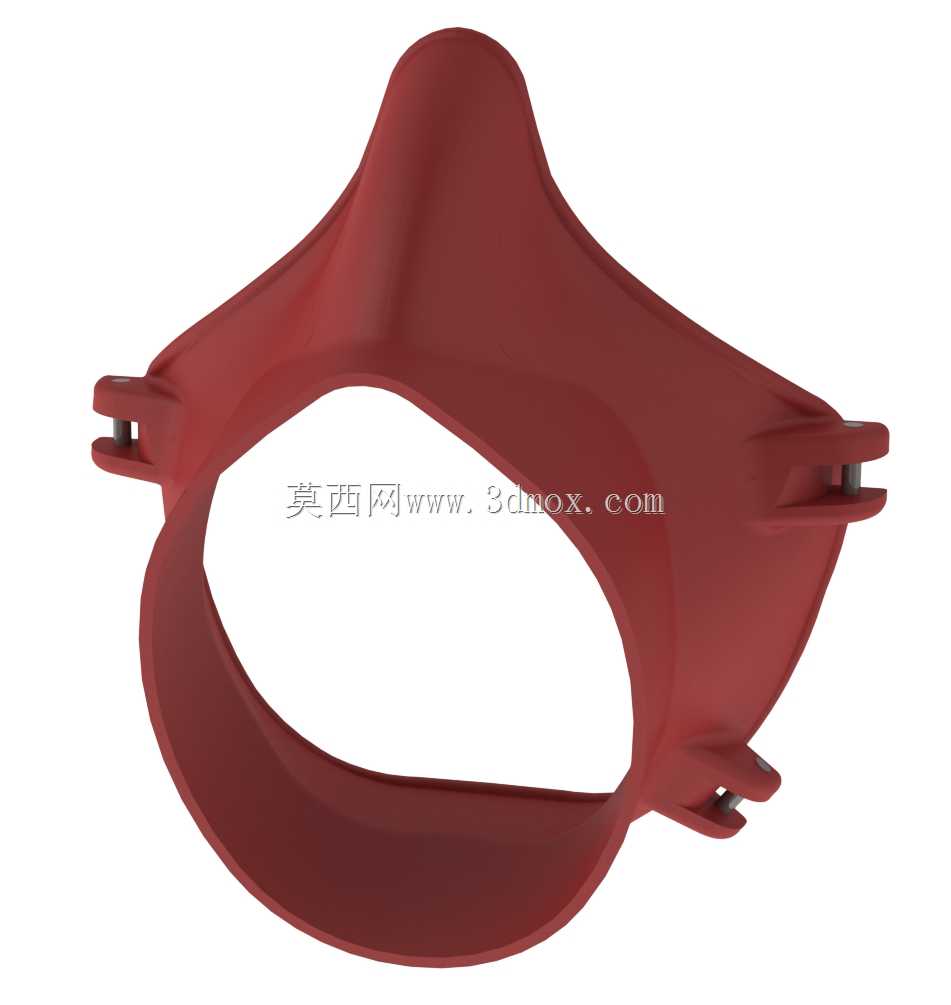

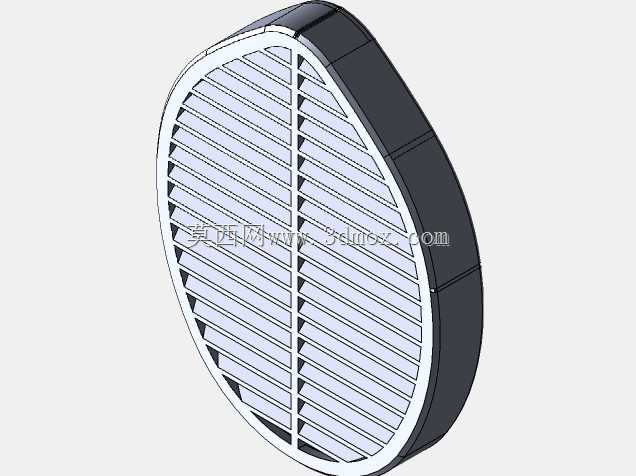

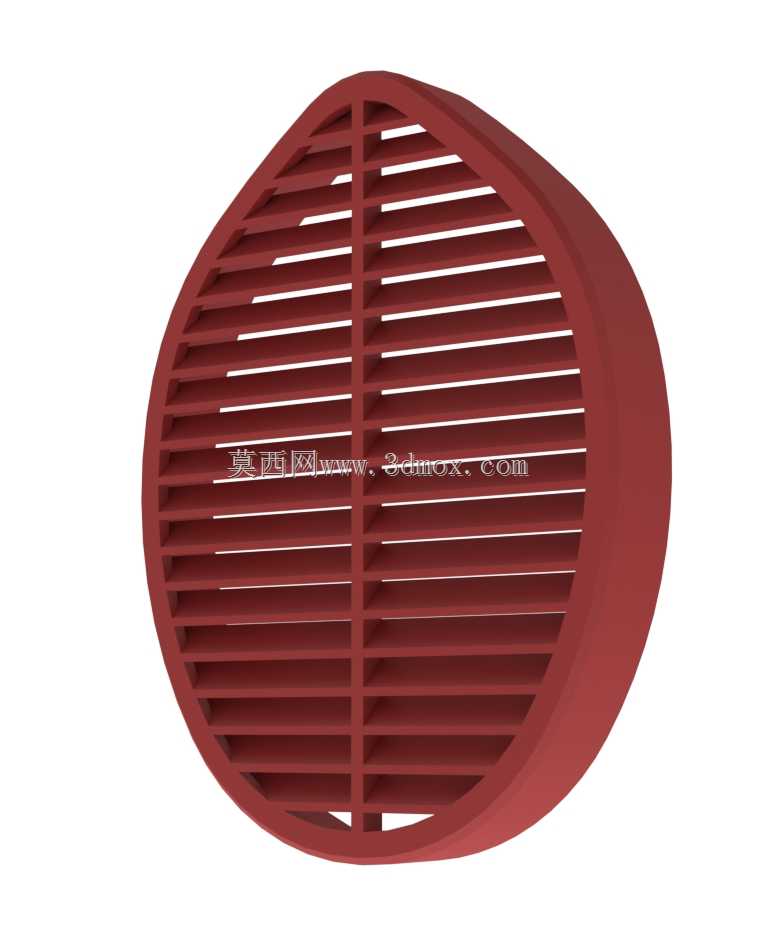

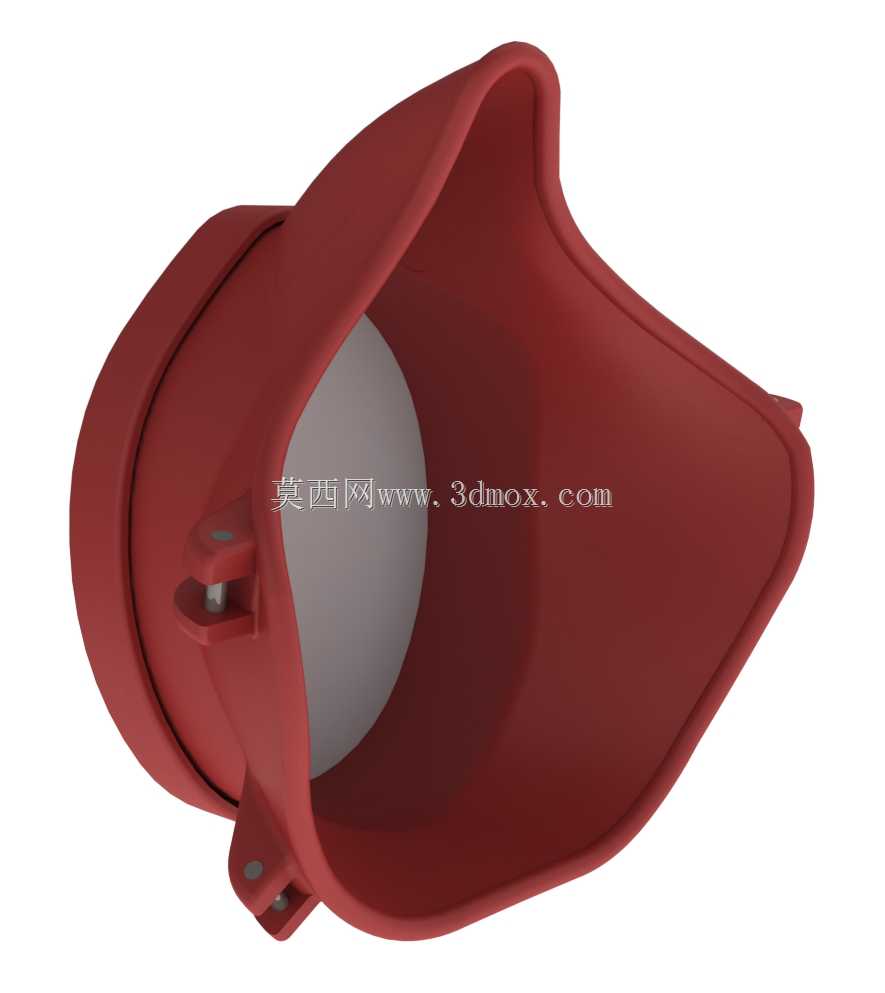

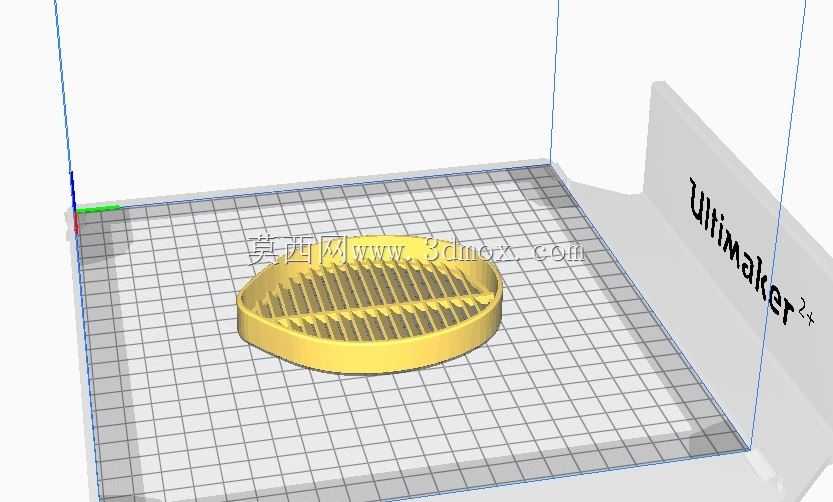

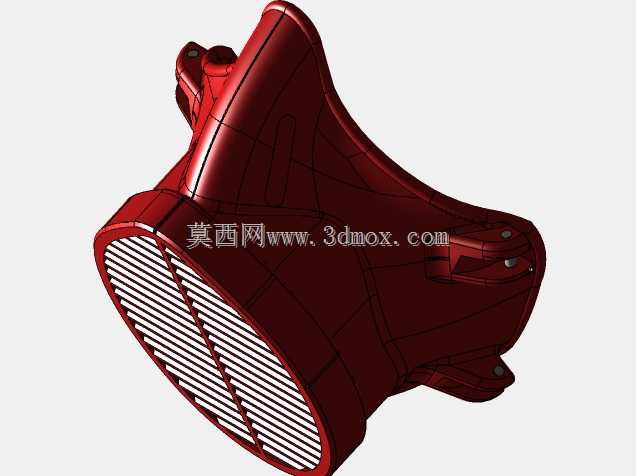

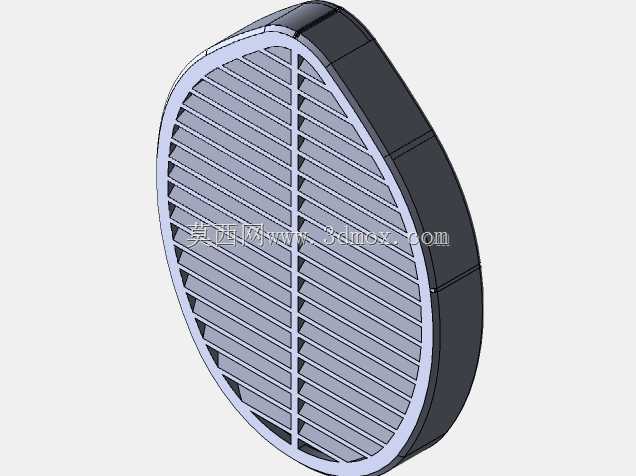

这款可换滤片式呼吸防护面罩，核心设计逻辑围绕快速自制适配、滤材通用替换展开，主要面向应急场景下的个人呼吸防护需求，可适配各类符合过滤效率要求的片状过滤材料，无需专用定制滤盒即可完成组装使用。从结构设计来看，面罩主体采用贴合人体面部轮廓的曲面造型，边缘做了圆弧过渡处理，佩戴时可贴合脸颊、鼻梁与下巴区域，减少呼吸时的漏气间隙，主体与面部接触区域预留了贴附密封泡棉的安装位，使用者可根据自身面部轮廓自行粘贴密封材料，进一步提升佩戴贴合度。滤片安装区域采用格栅罩与基座压合的固定结构，格栅罩表面布置均匀的通风格栅条，格栅条的宽度与间距经过优化，既保证呼吸时的气流通畅性，又能为滤片提供足够的支撑力，避免吸气时滤片因负压变形贴附在格栅上影响通气面积。安装滤片时无需额外固定件，只需拆下前端格栅罩，将裁切后的片状过滤材料放置在面罩前端的突出定位台面上，定位台面的凸起边缘可对滤片起到初步限位作用，再将格栅罩压回原位卡紧，格栅罩的压合边会裁切滤片多余的外边缘，同时将滤片牢牢压合在基座与格栅罩之间，完成滤片的固定与密封，整个更换过程无需工具，单手即可操作，适合在污染区域快速完成滤片替换。从安装边界来看，面罩整体覆盖口鼻区域，前端滤仓突出长度控制在合理范围，不会对日常视线造成遮挡，两侧预留了绑带安装的卡扣位，可适配弹性织带、硅胶绑带等多种固定方式，适配不同头围的佩戴需求。这款面罩的结构完全适配熔融沉积型3D打印工艺，所有结构均做了无支撑打印优化，打印时无需添加额外支撑结构即可完成成型，壁厚设置兼顾了结构强度与打印耗材用量，打印完成后仅需简单去除打印毛刺即可组装使用，在应急物资短缺场景下，可快速通过3D打印完成自制，搭配常见的过滤材料即可实现基础的呼吸防护作用，格栅的通气面积经过计算，可满足日常中等强度活动下的呼吸通气量需求，不会出现明显的呼吸阻力过大问题。
