可打印无呼吸机呼吸套件结构设计

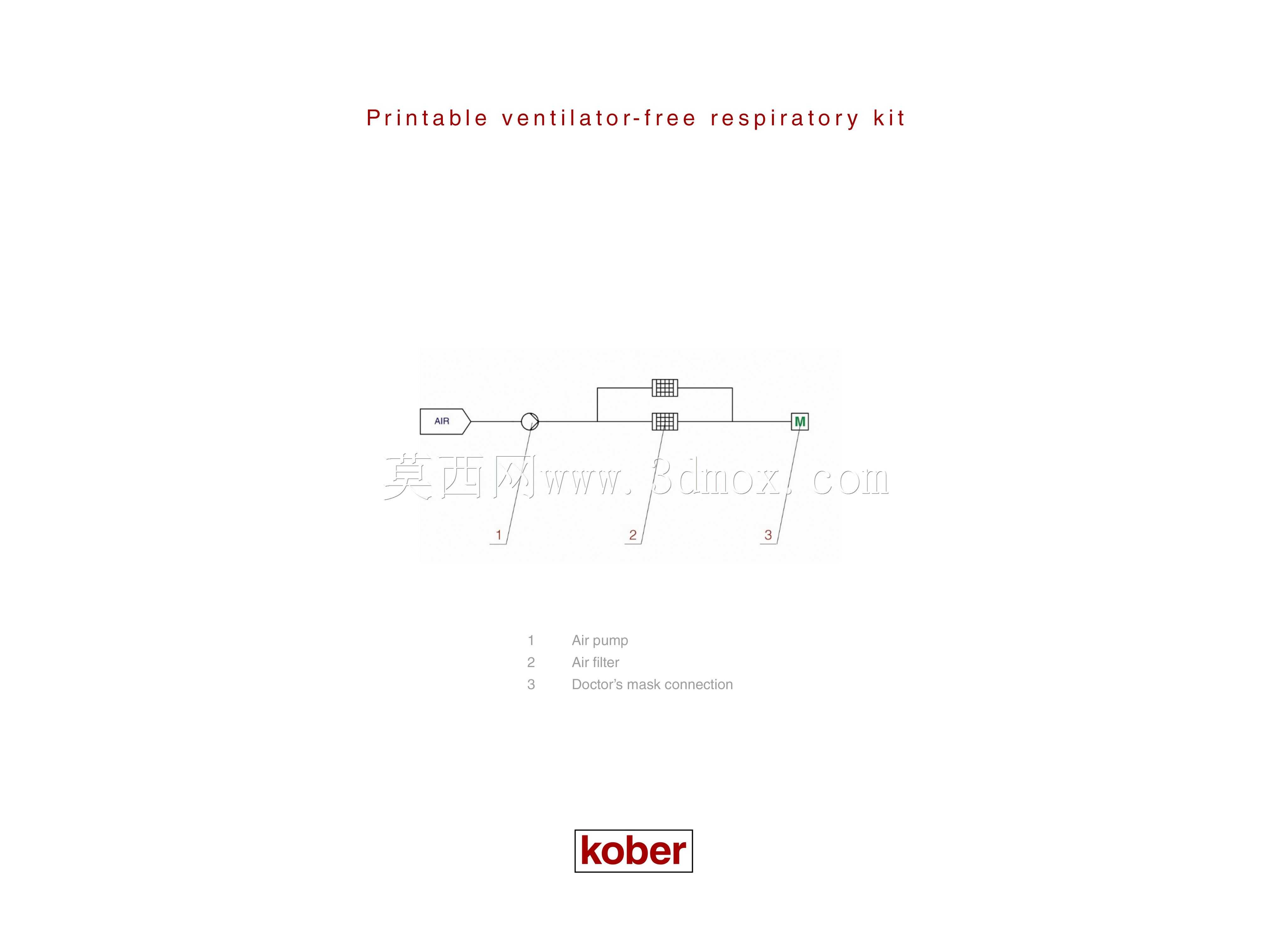

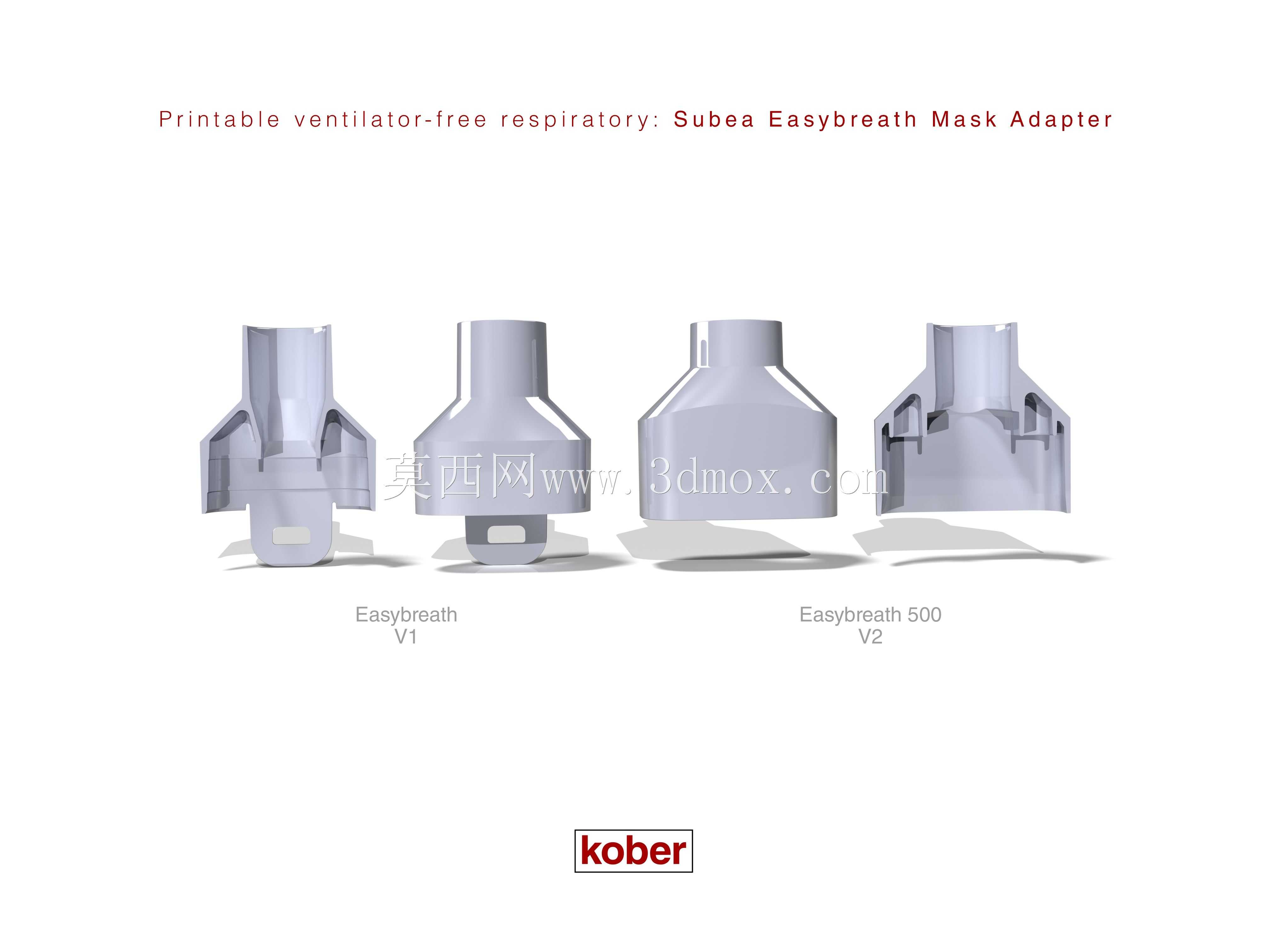

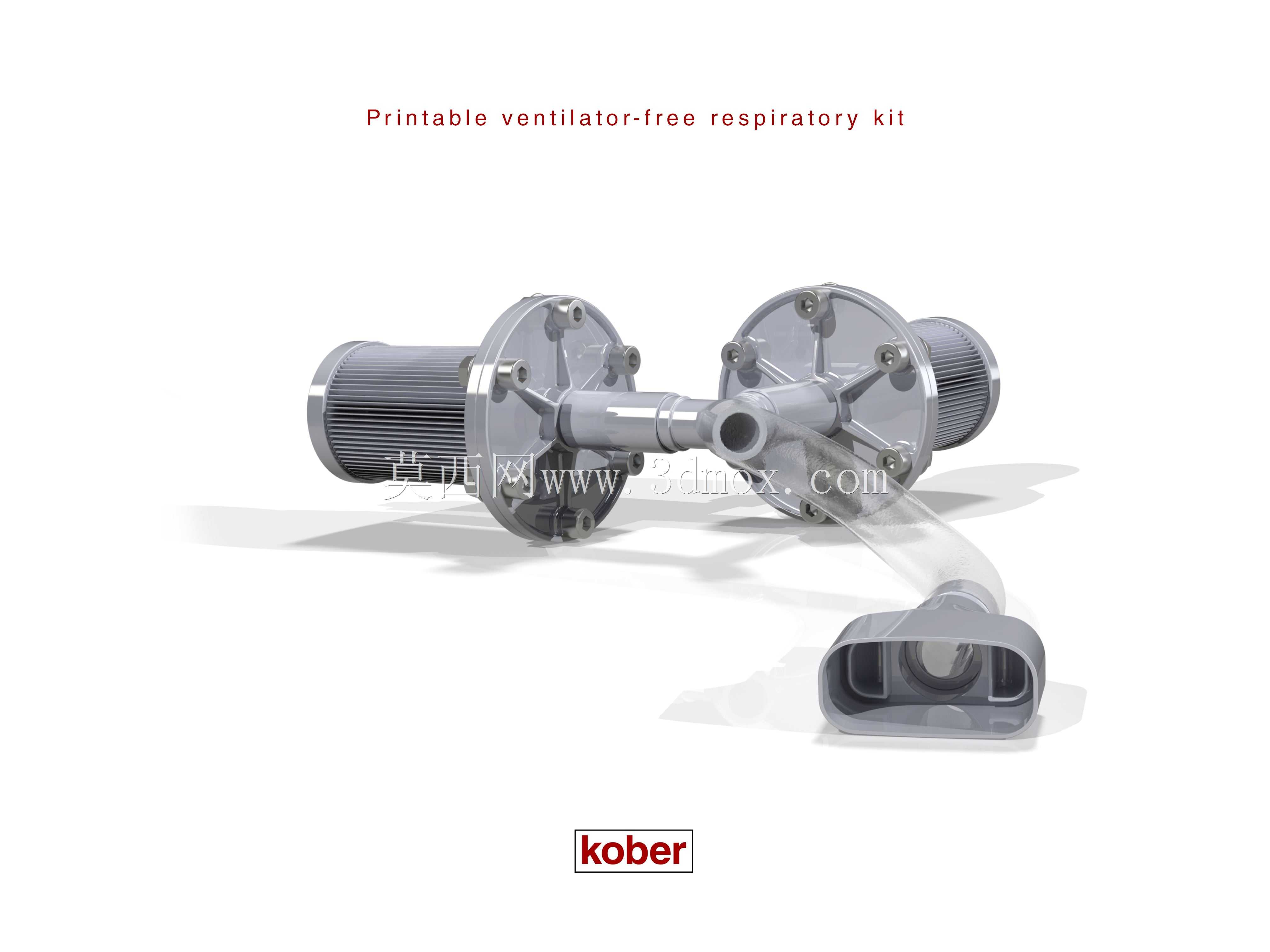

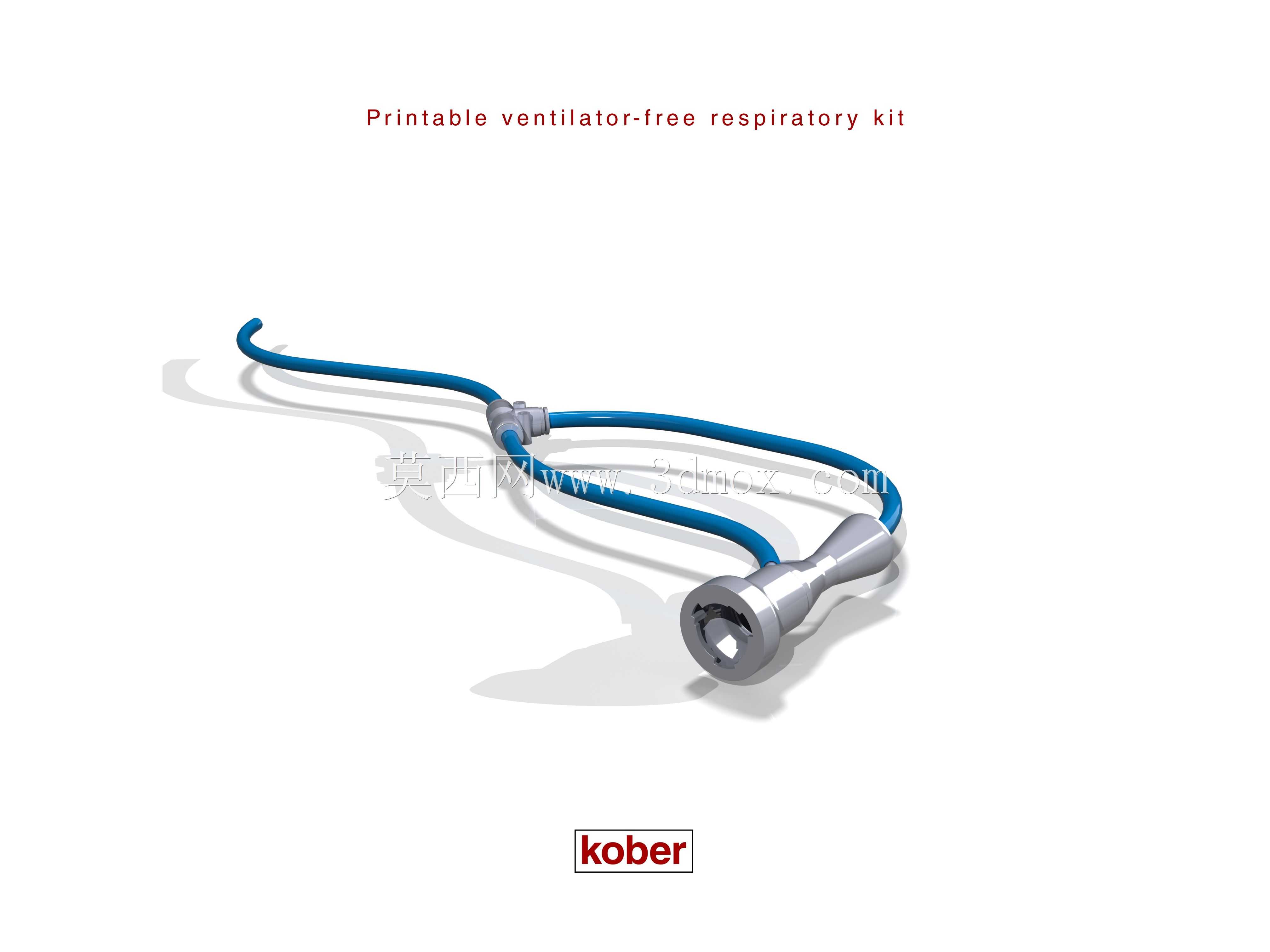

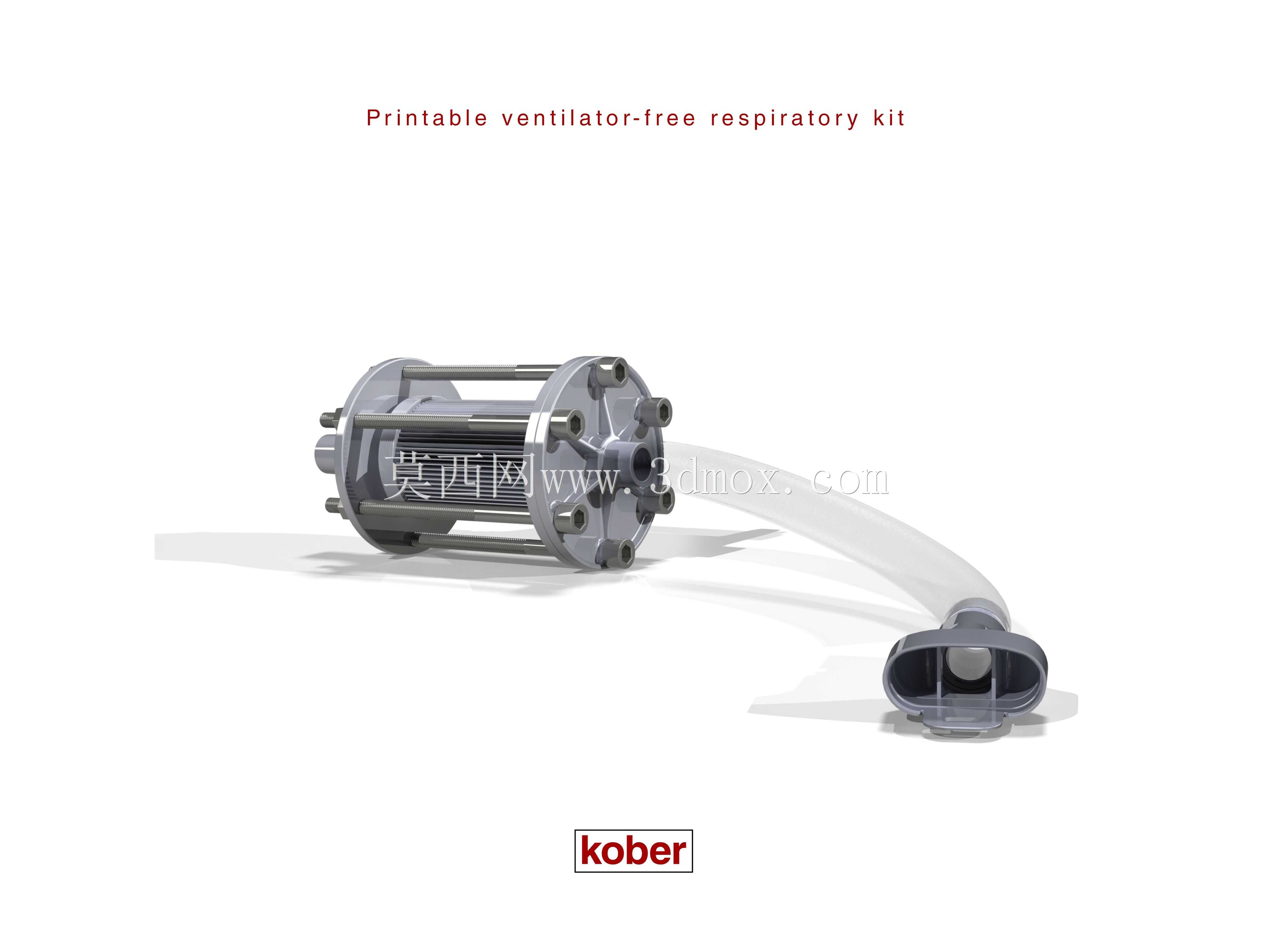

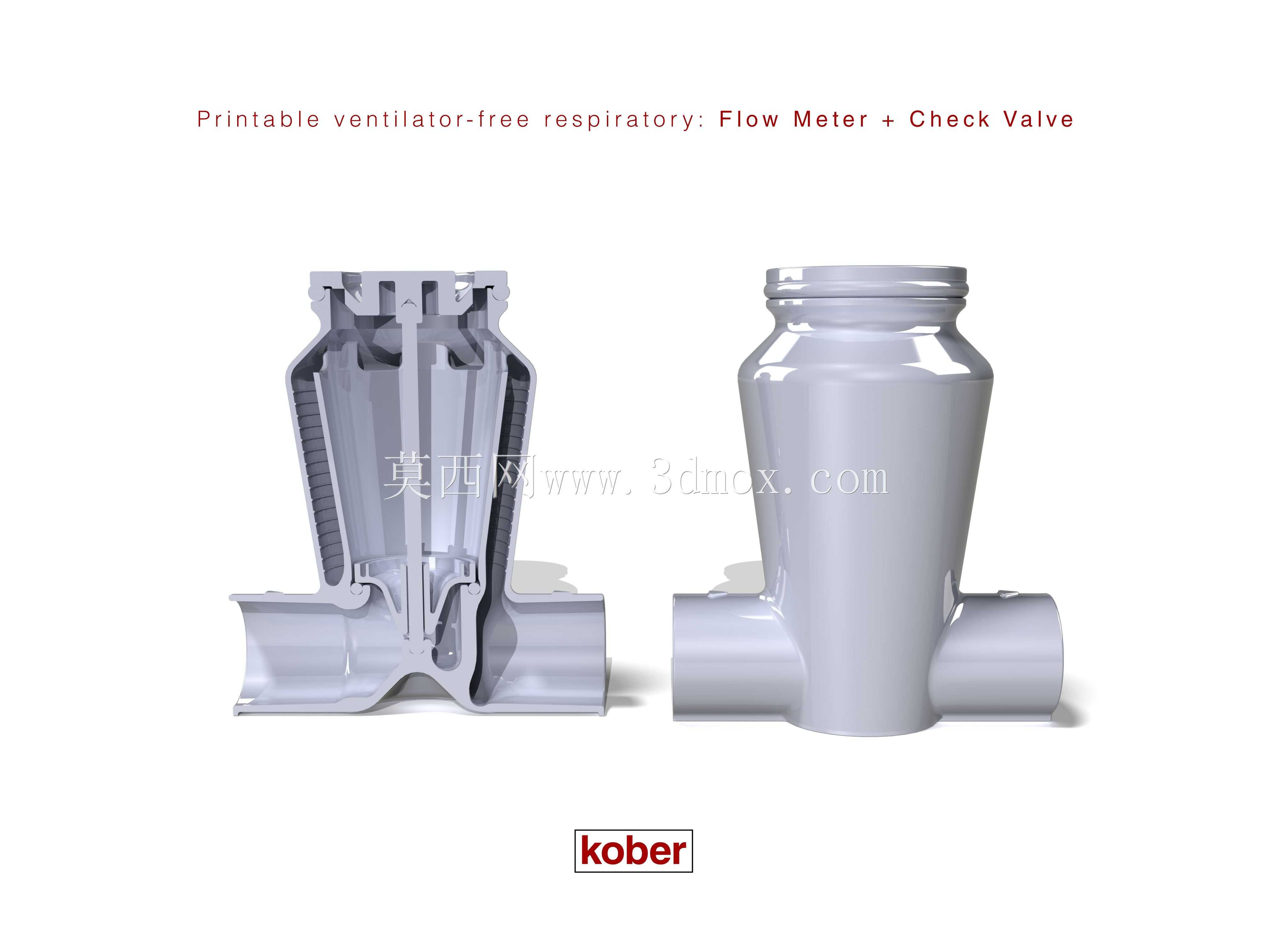

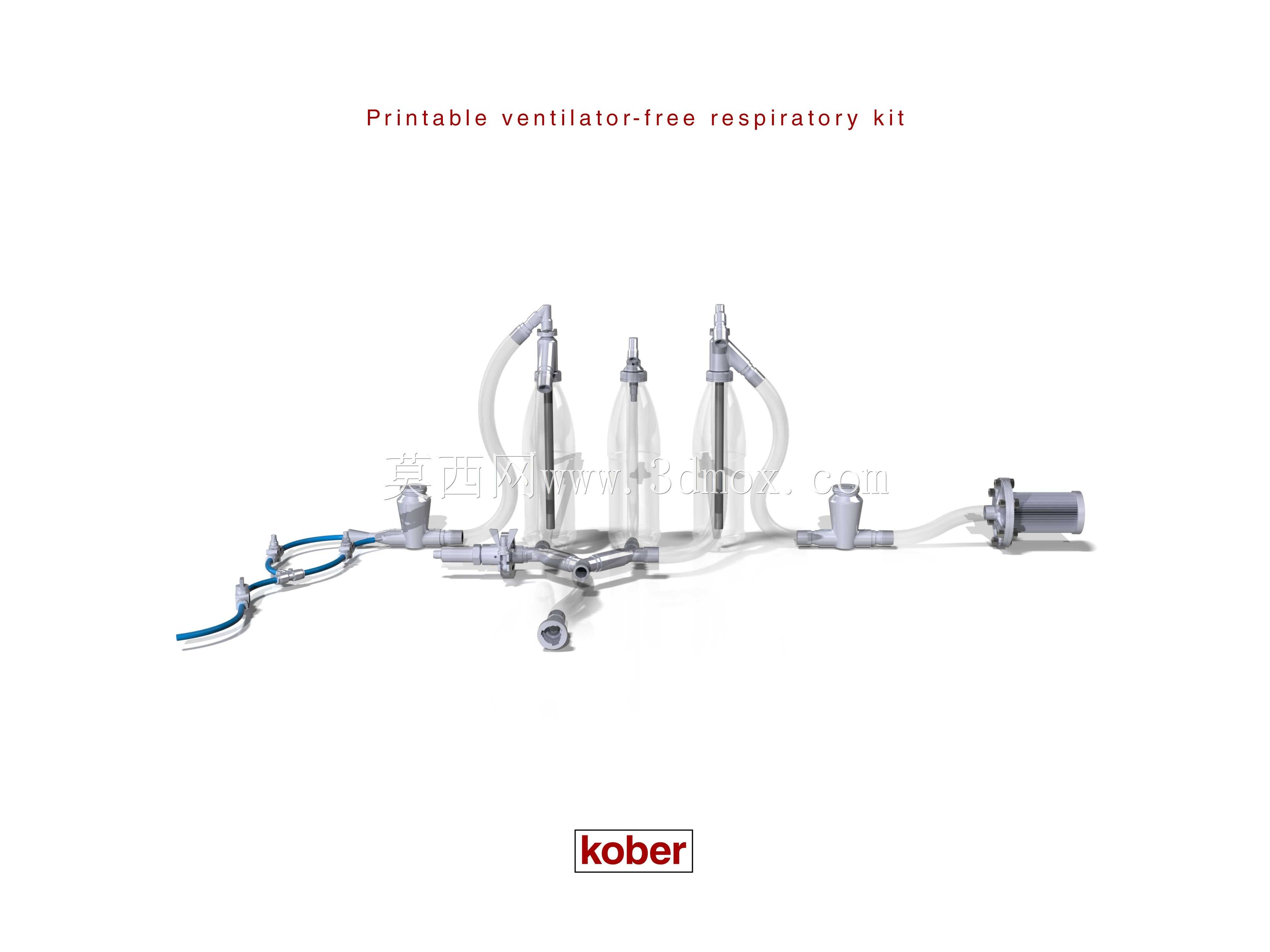

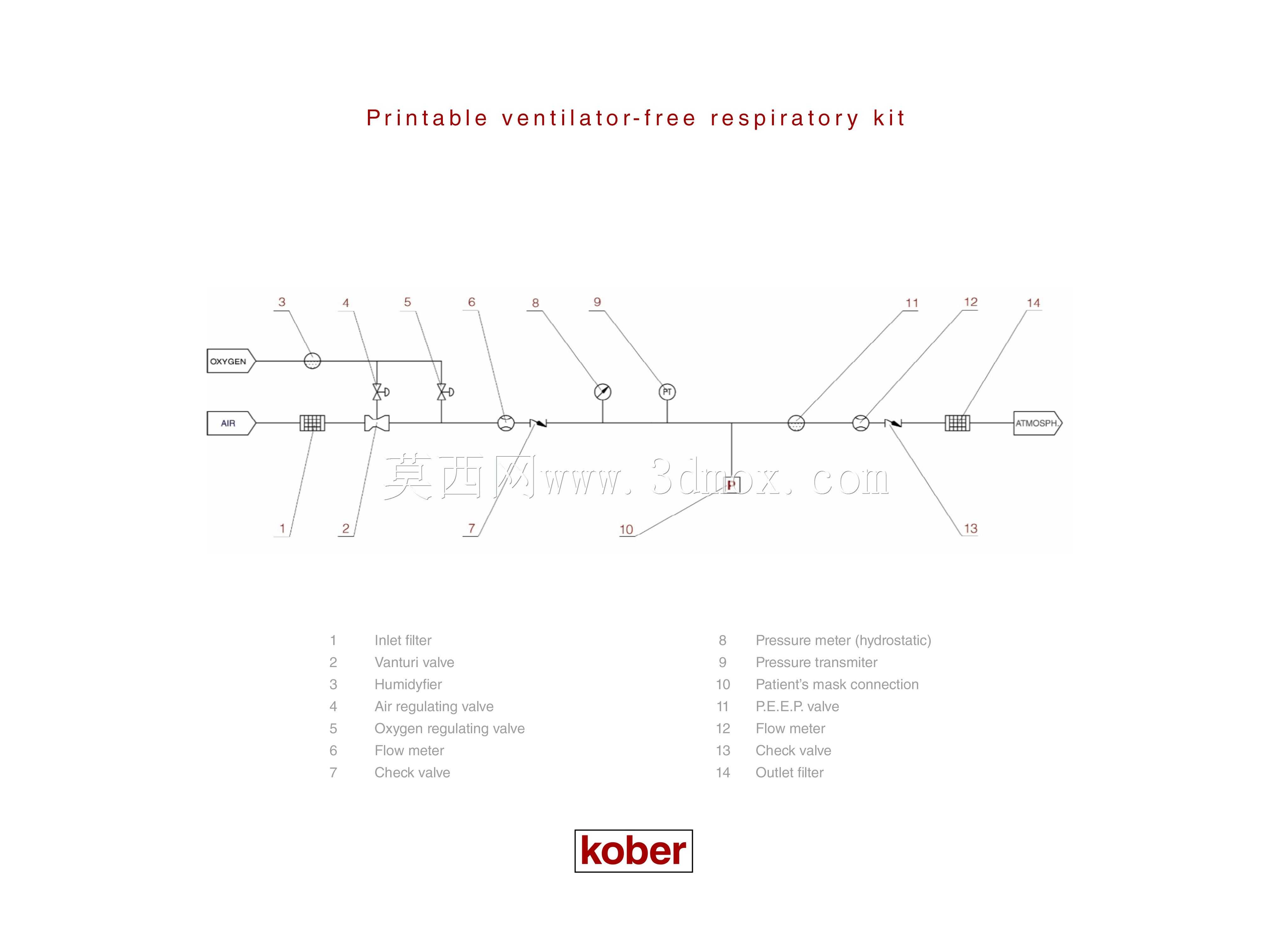

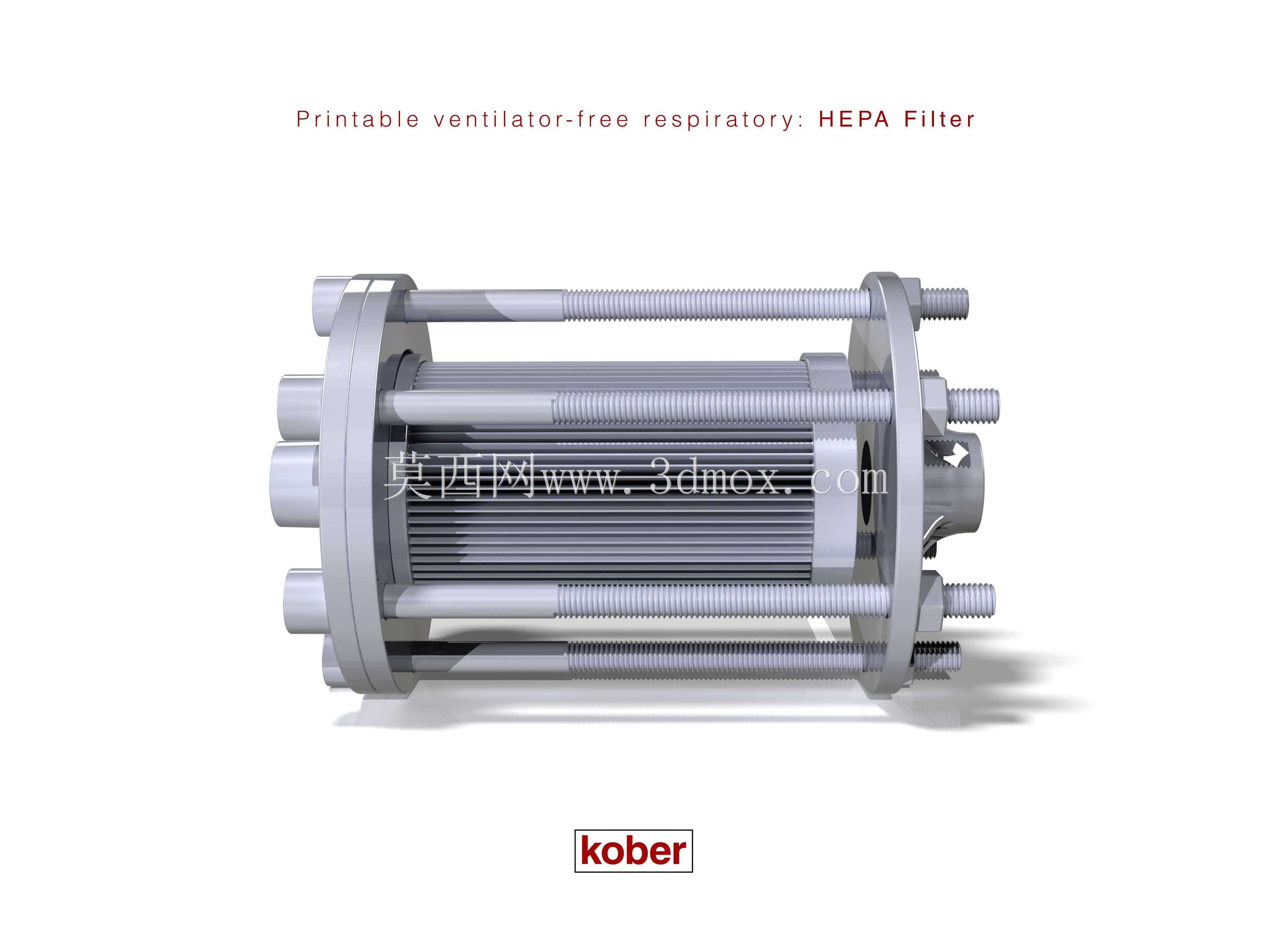

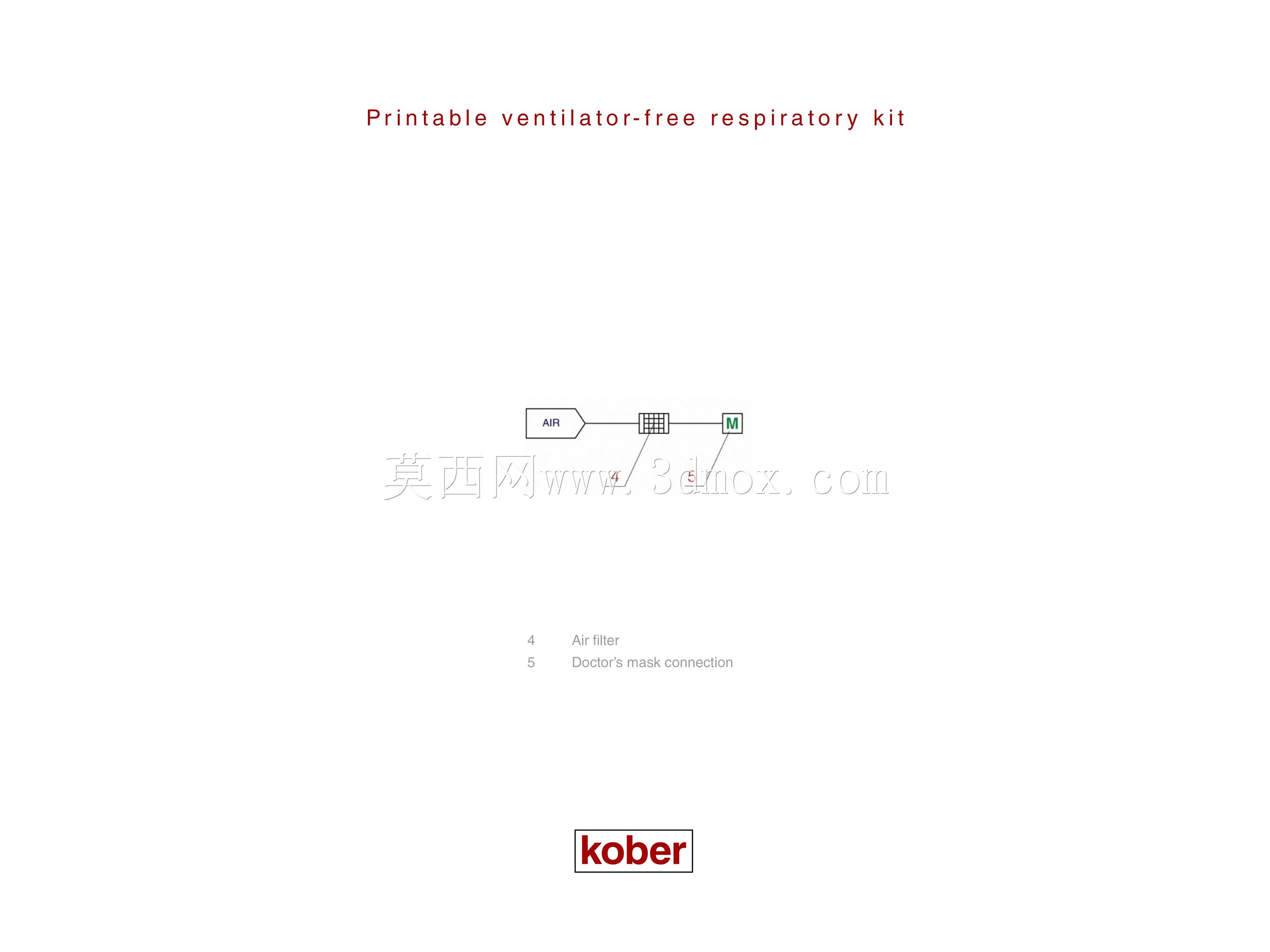

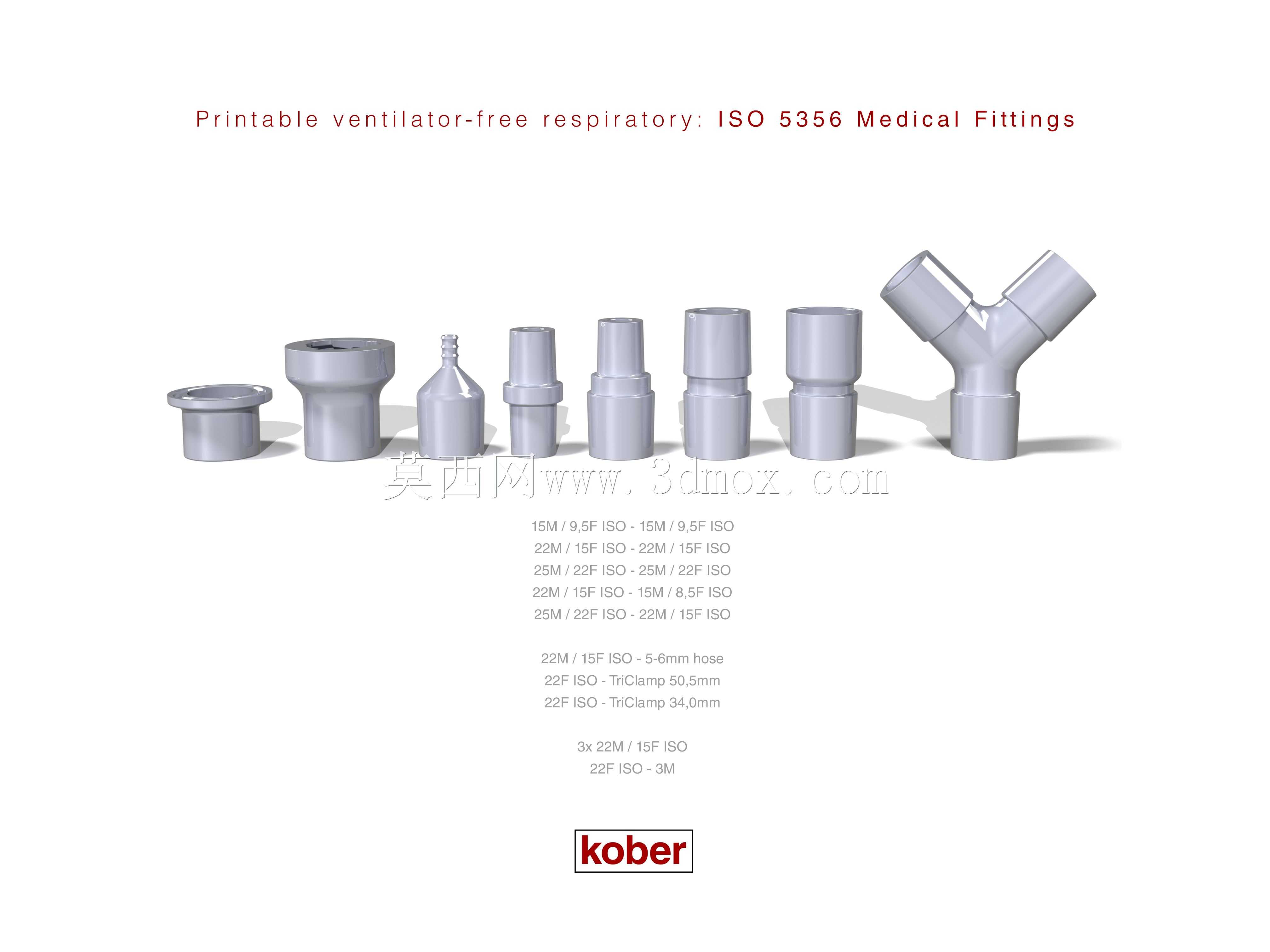

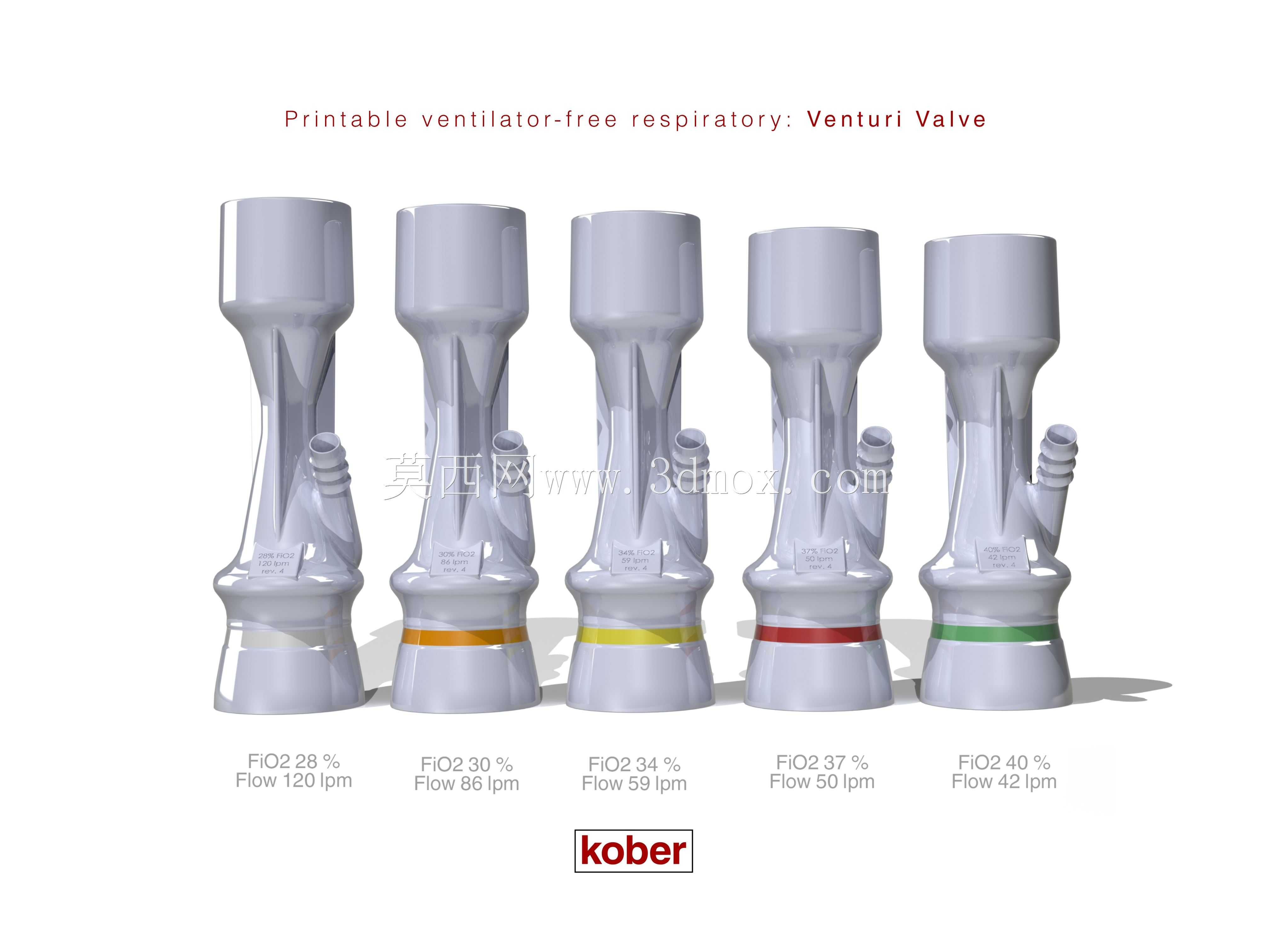

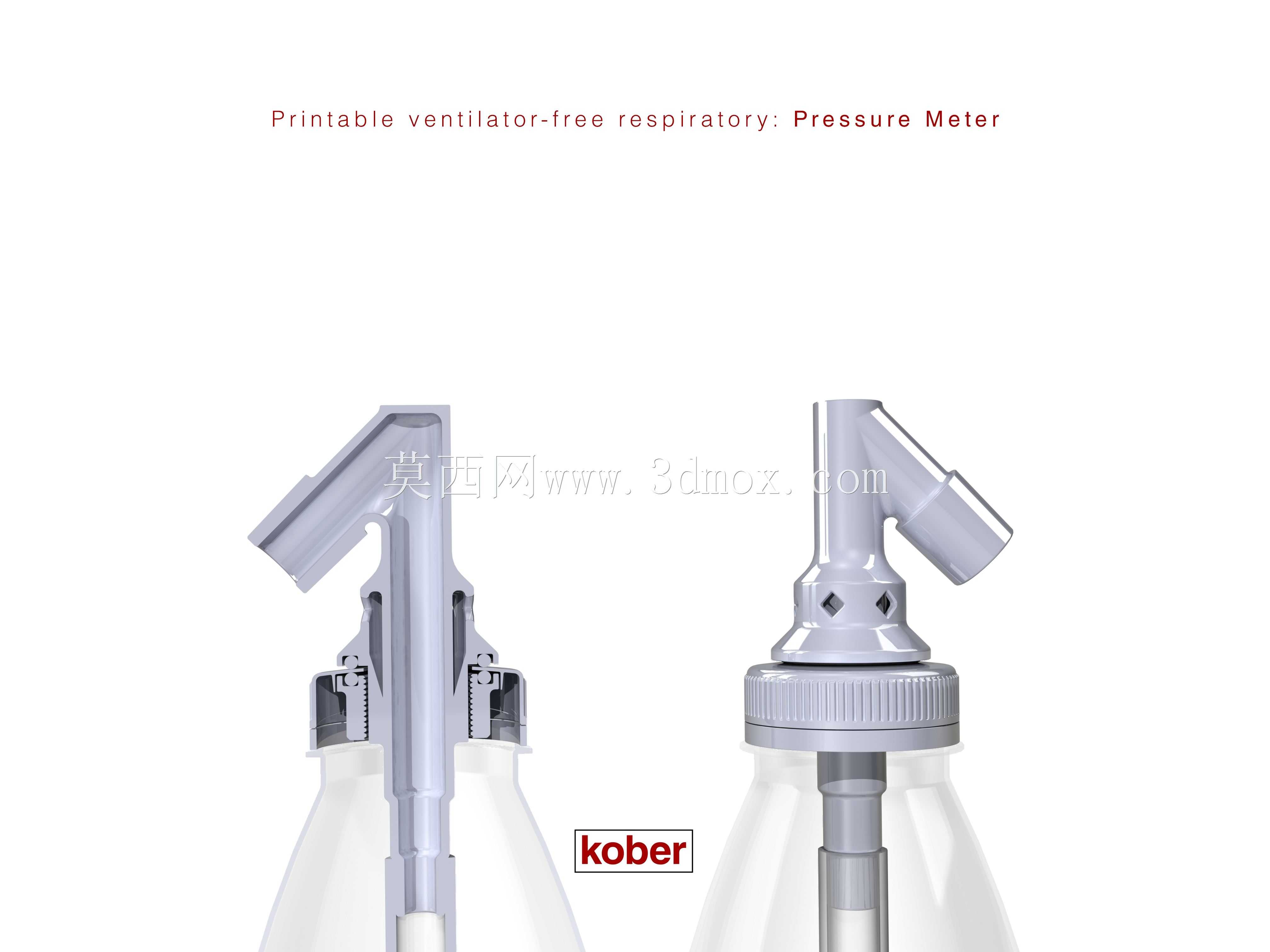

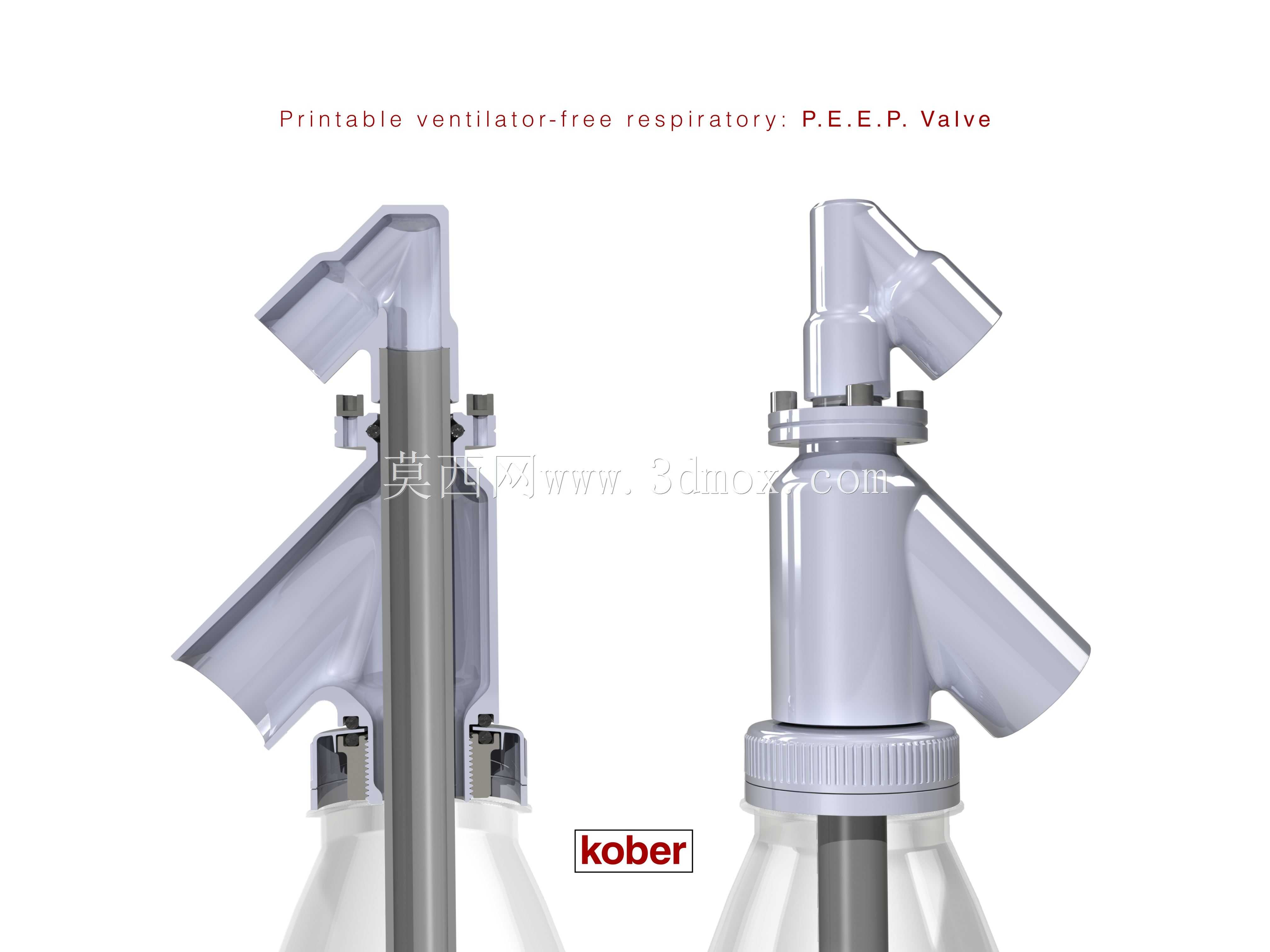

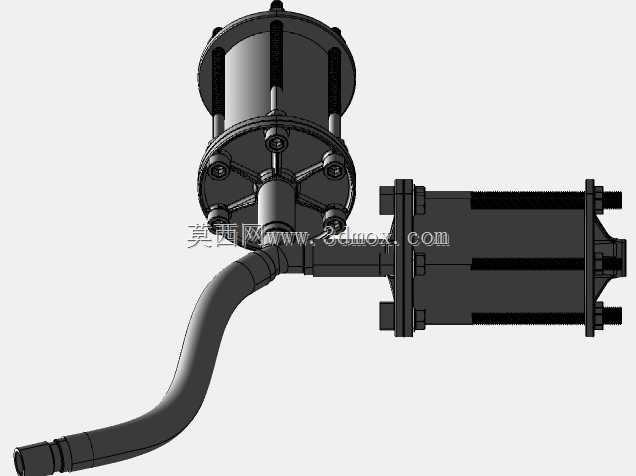

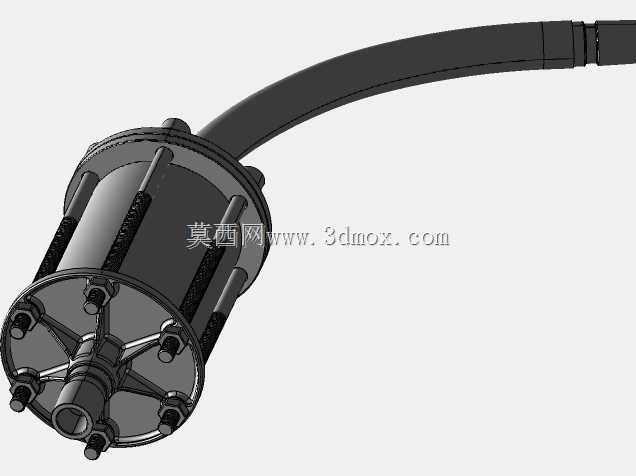

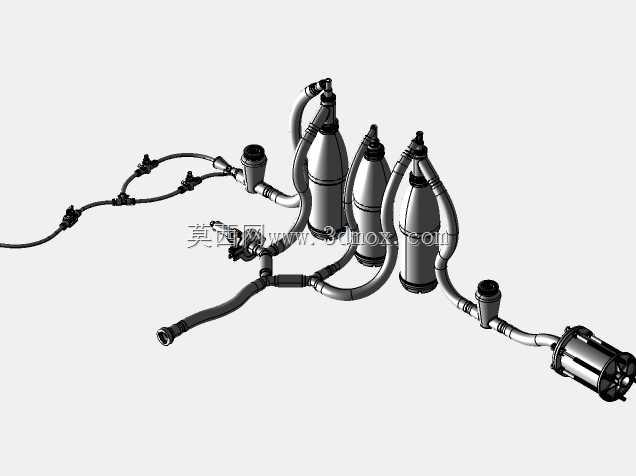

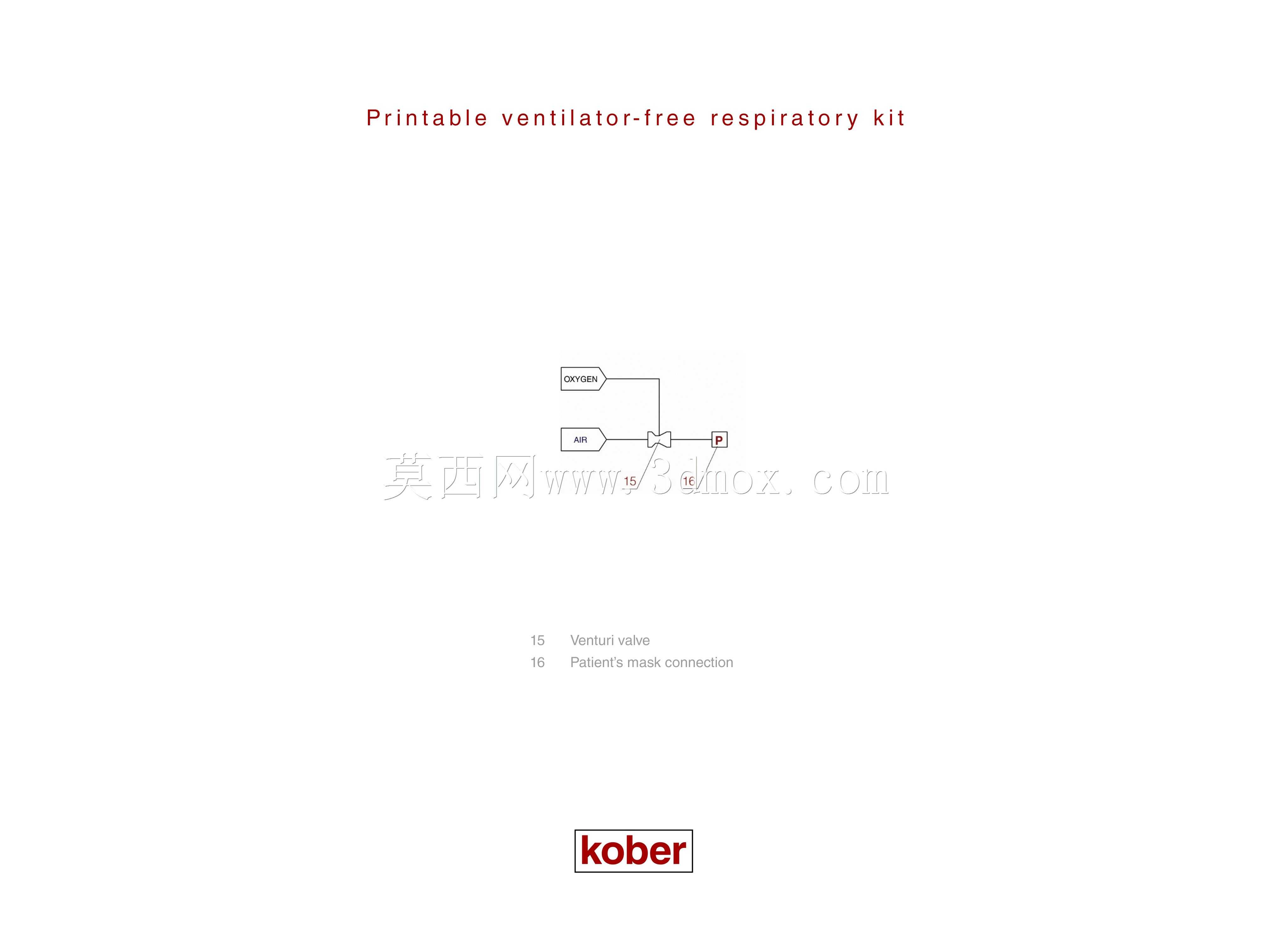

这套呼吸套件的设计初衷，是面向无呼吸机配置场景下的被动呼吸支持需求，适配患者与医护人员的双向使用场景，可在常规呼吸支持设备短缺的应急场景、基层诊疗场所、临时医疗点位快速部署使用，整套组件采用可打印结构设计，所有分体零件均预留了独立的安装定位基准，无需复杂工装即可完成组装。从功能模块划分来看，整套系统集成了文丘里阀、HEPA过滤单元、压力监测表组、带止回功能的流量调节模块、PEEP压力维持阀门，同时配套了适配Subea Easybreath面罩的专用转接结构，各模块之间采用标准快插接口对接，管路走向预留了足够的弯曲半径，避免气流输送过程中出现弯折堵气的问题。设计过程中优先考虑了气流路径的顺畅性，所有流道转角均做了圆弧过渡处理，减少气流阻力带来的呼吸做功负担，过滤单元的安装位预留了标准滤芯的更换空间，可兼容常规规格的HEPA滤材，无需定制专用滤芯即可完成耗材替换。压力监测表的安装位置设置在主气路的稳压段，避开紊流区域，保证压力读数的准确性，流量调节与止回模块采用同轴结构设计，在调节供气流量的同时可实现气流单向导通，避免呼出气体回流造成的交叉污染风险。PEEP阀门的弹性结构参数经过反复校核，可维持稳定的呼气末正压，避免肺泡塌陷问题。面罩适配器的贴合面采用曲面仿形设计，与对应型号面罩的密封边完全匹配，安装后无需额外密封件即可保证气密性，整套组件的所有外露结构均做了圆角钝化处理，无尖锐棱角，避免使用过程中造成划伤。各零件的安装边界均预留了足够的操作空间，快插接头的插拔行程控制在合理范围，组装时无需额外工具即可完成管路对接，分体式的结构设计也支持单独更换损坏的零件，无需整体报废整套系统，降低使用成本。流道设计过程中充分考虑了冷凝水的排放路径，在管路最低位置预留了冷凝水收集的结构位，避免冷凝水积聚堵塞气路或者流入过滤单元影响过滤效果。
