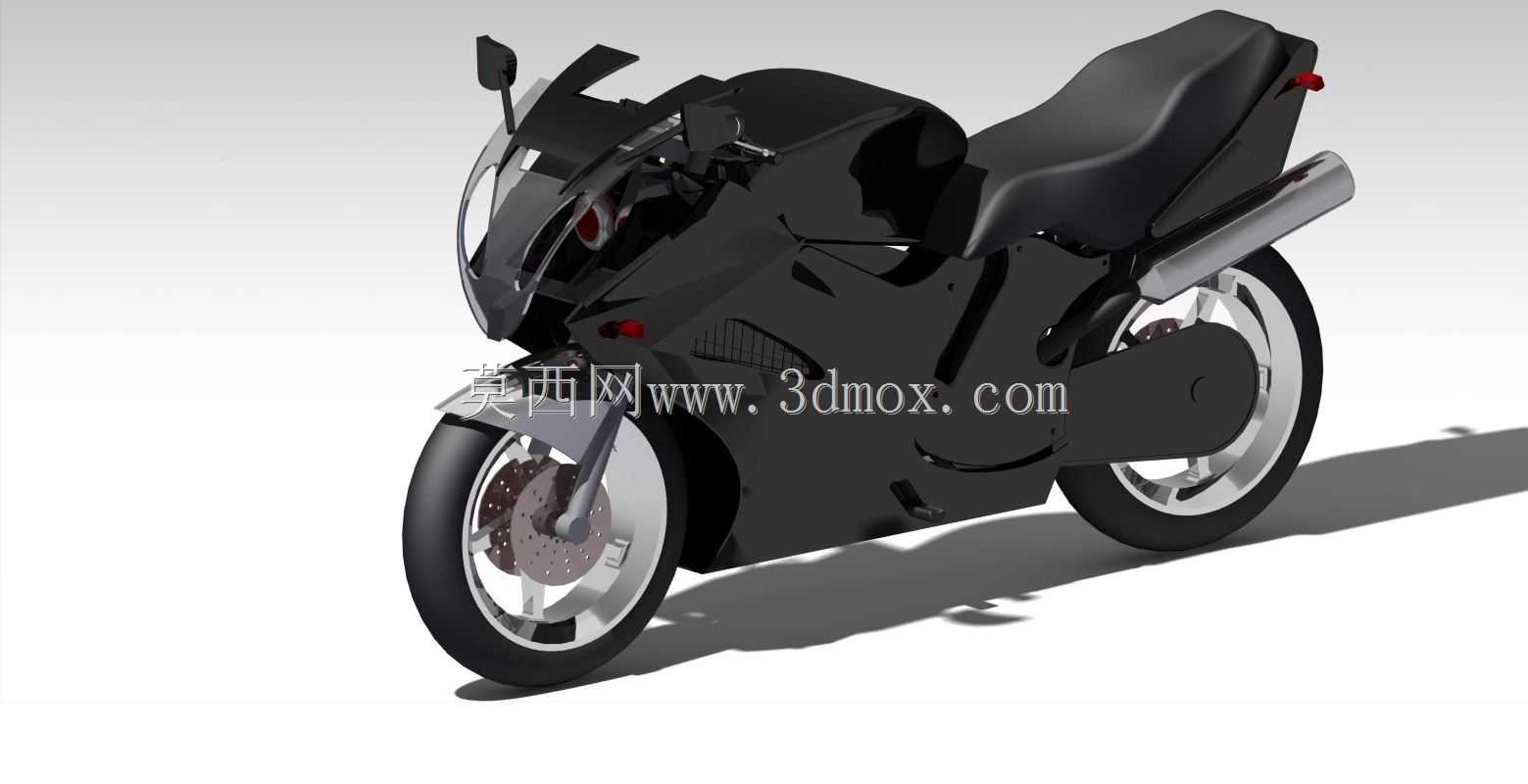

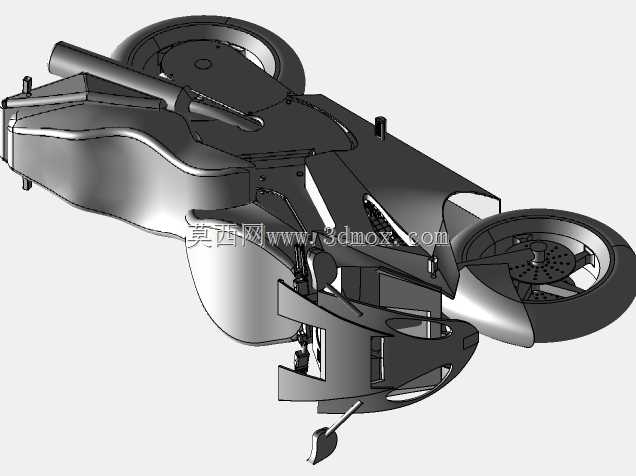

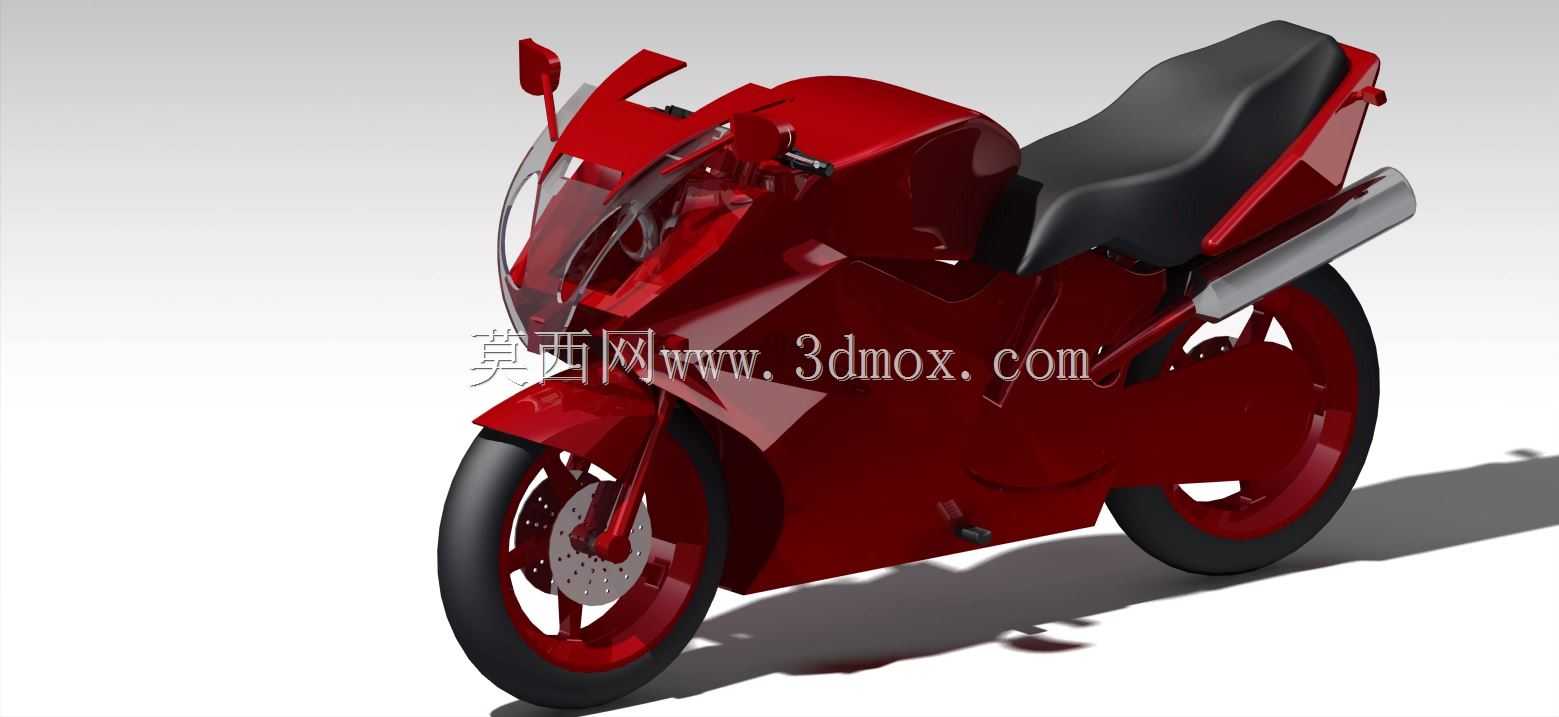

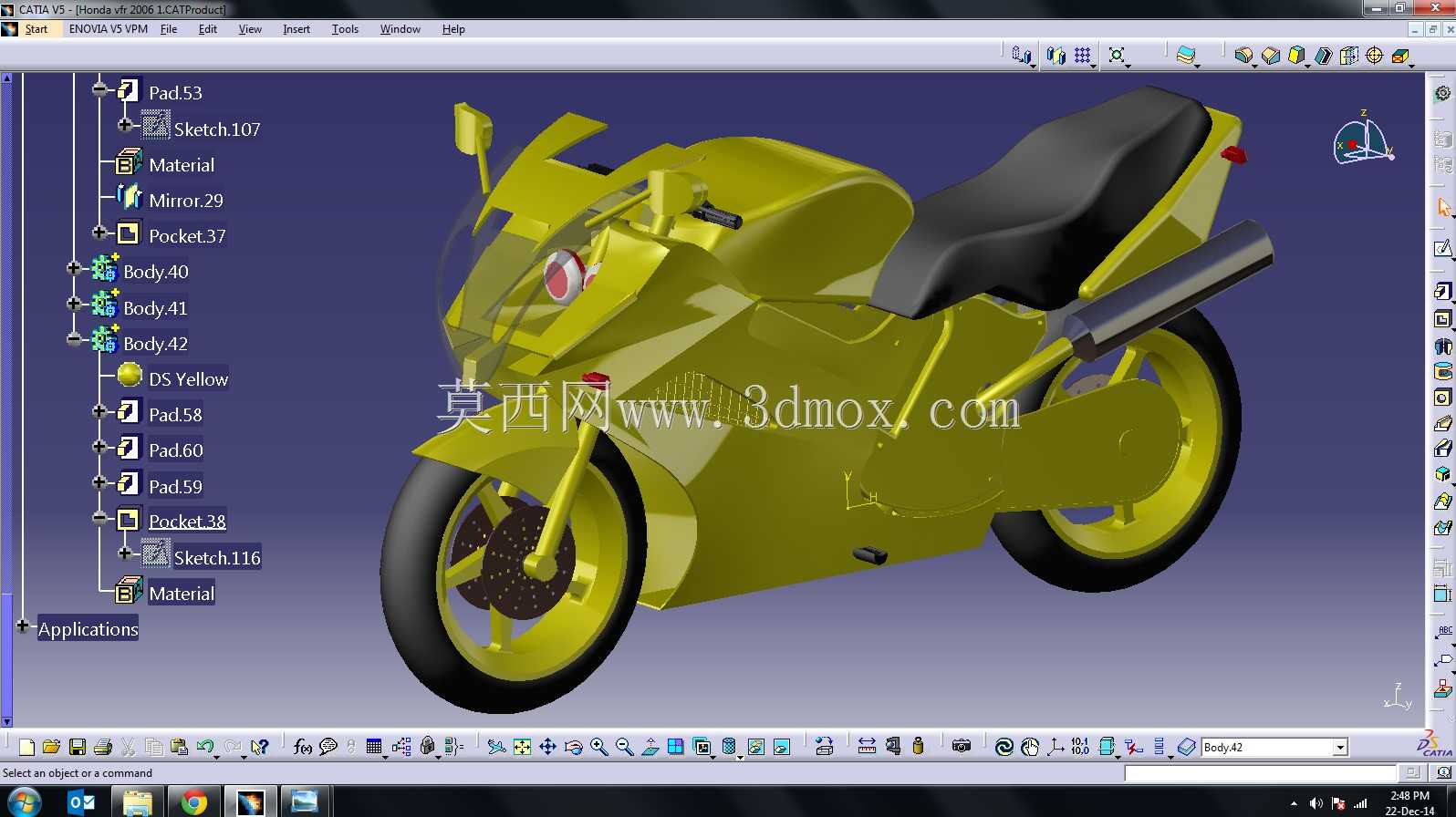

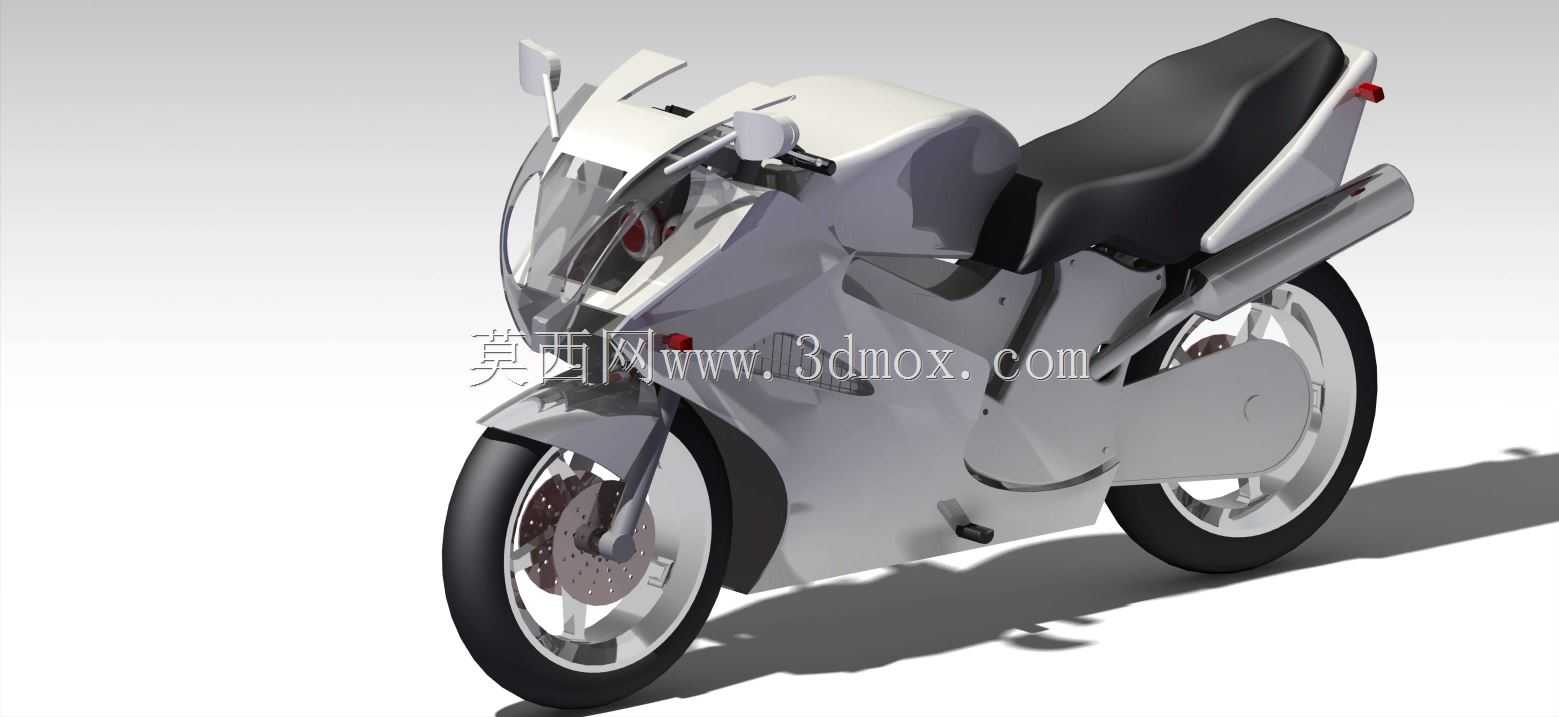

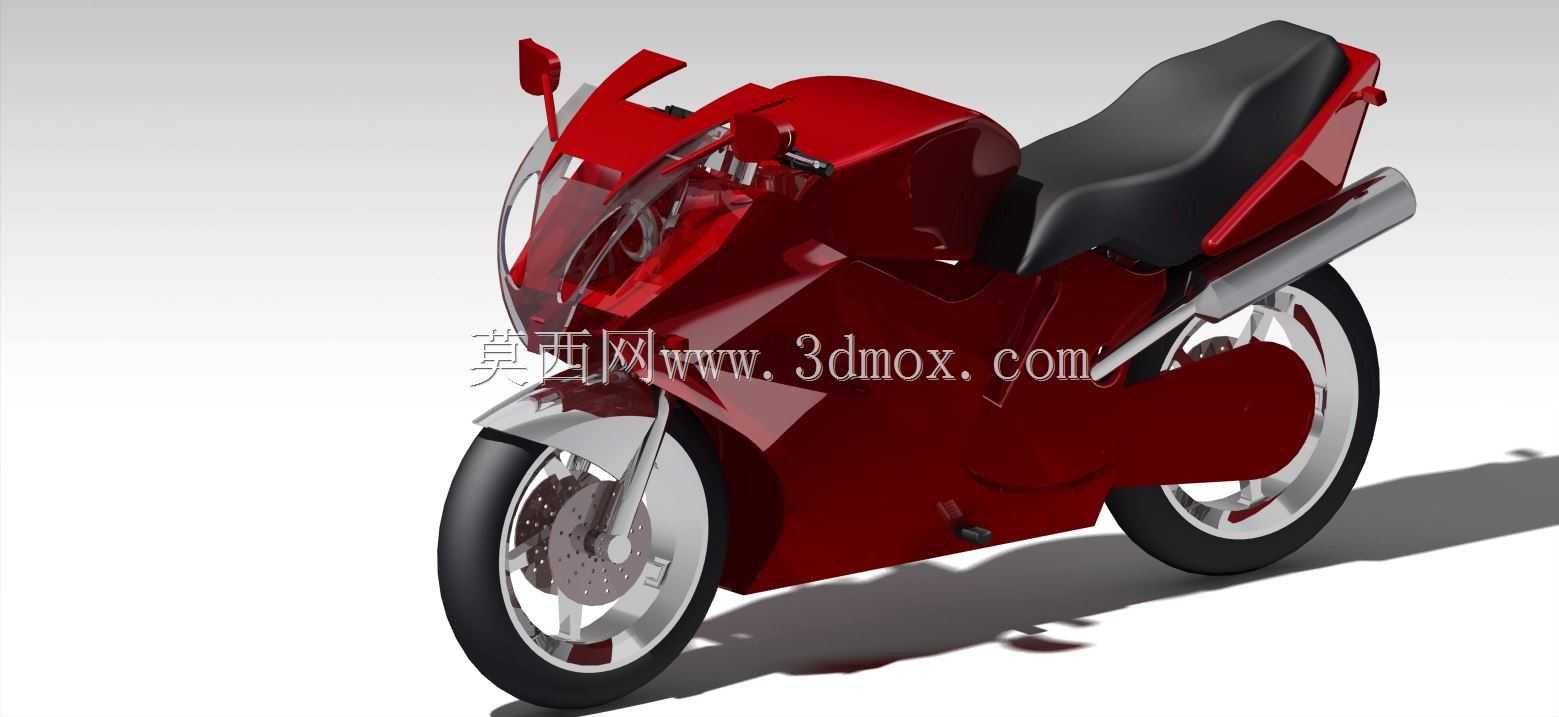

本田VFR2006款运动摩托车外观结构建模

这款两轮运动机车的三维建模，核心围绕公路运动骑行场景的实际使用需求展开，在建模过程中优先还原了实车的人机工程边界与结构装配逻辑。从实际使用场景来看，这类大排量运动摩托主要面向铺装公路的运动骑行、长途摩旅等场景，建模时首先锁定了骑乘姿态对应的尺寸边界：车把高度、座垫倾角、脚踏位置三者的相对距离严格参照实车骑乘三角设定，保证后续做结构验证、人机仿真时，模型数据可直接对接后续的校核工作，不会出现尺寸偏差导致的仿真失效问题。外形设计上，全包式整流罩的曲面建模是核心难点，建模时没有单纯追求曲面的视觉顺滑，而是结合高速骑行时的风阻流向做了曲面曲率的连续调整，车头迎风面的弧度、侧罩的导流切线、尾部的收窄角度，都对应了行驶过程中气流对车手腿部、车身的导流作用，避免出现曲面造型违背空气动力学逻辑的问题。行走部分的建模还原了前双碟刹、后单碟刹的制动结构，前后轮毂的辐条造型、轮胎的扁平比都对应实车的运动定位，轮胎与挡泥板、前叉之间的间隙预留了实际行驶时的减震行程余量，不会出现模型装配干涉的问题。动力部分的外观建模还原了V型发动机的外部轮廓、侧置排气的走向，排气与后摇臂、后轮之间的隔热间隙也做了符合实际装配要求的预留，座垫下方的储物空间、油箱的容积轮廓都在建模时做了内部边界的还原，并非单纯的外观壳体。建模过程中采用自由曲面模块构建外覆盖件，内部的车架、前后减震、传动链轮等结构都做了简化但符合装配逻辑的表达，各部件之间的安装孔位、连接边界都预留了对应的对接位置，不管是用于后续的外观改型设计、渲染展示，还是作为骑行仿真的基础载体，都能满足结构设计从业者的使用需求，不会出现外观与实际结构脱节、尺寸边界不符合实车标准的问题。
