管式车架娱乐休闲卡丁车结构设计

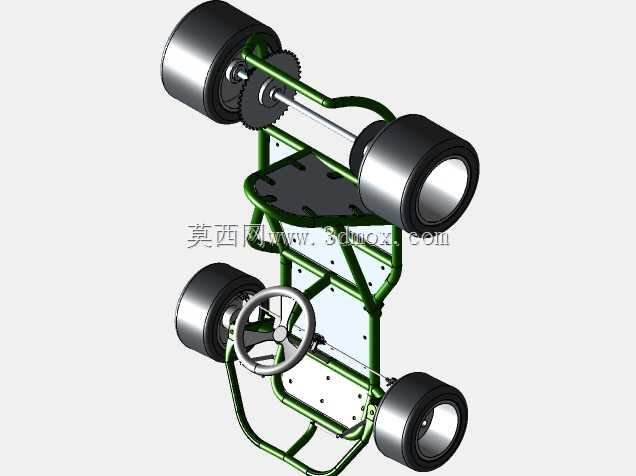

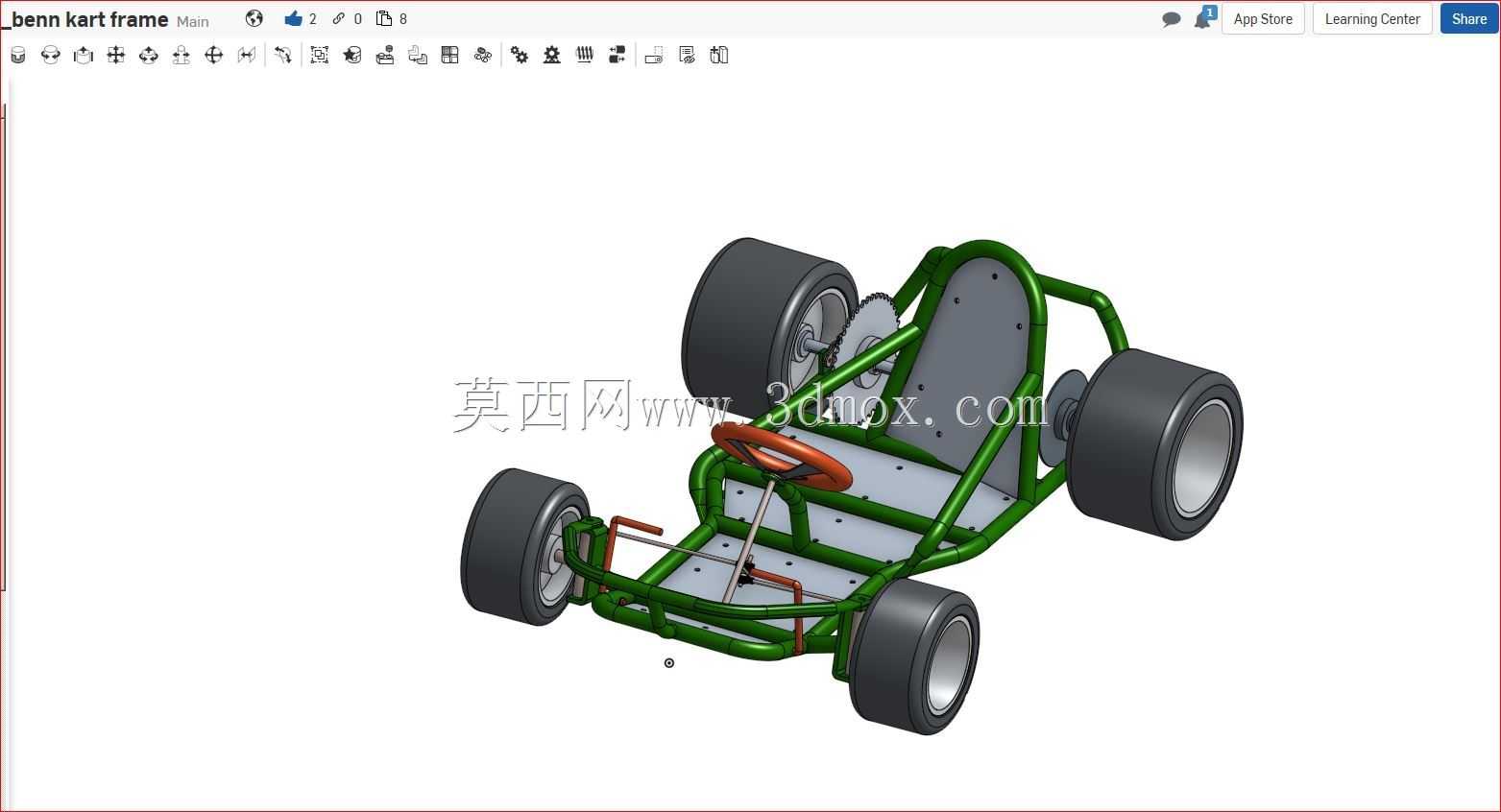

这款卡丁车采用圆管弯制焊接的空间桁架式车架结构，整体布局遵循后置后驱的小型休闲车辆设计逻辑，车架主体以连续弯折的薄壁钢管构成乘员承载区与动力安装区的一体化承力结构，无需额外的冲压覆盖件作为受力部件，既控制了整体整备质量，也能在场地游乐场景下承受频繁的转向、加减速带来的交变载荷。从结构边界来看，车架前部预留了转向机构的安装空间，转向柱直接贯穿前部车架横梁，连接方向盘与转向拉杆，转向节直接固定在前轮轴端的支架上，转向传动比设置偏向灵活响应，适配场地内小半径转弯的使用需求，前轮采用独立的短轴安装结构，没有设置复杂的悬架结构，依靠轮胎本身的形变吸收场地铺装路面的小幅颠簸，降低整体结构复杂度，减少日常使用中的维护点位。车架中部为乘员乘坐区域，底板采用平板式金属踏板结构，预留了座椅安装的固定孔位，乘员坐姿为半躺式，重心位置控制在整车前后轴之间的偏前区域，避免急加速时出现过度抬头、制动时点头幅度过大的问题，方向盘安装角度贴合休闲驾驶的操作习惯，转向柱上预留了控制按键的安装位，可根据使用需求加装灯光、熄火开关等附属部件。车架后部为动力单元与后轮的安装区域，两侧伸出的后轮轴支架直接焊接在主车架纵梁上，后轮距略大于前轮距，提升高速过弯时的侧倾稳定性，动力安装位可适配小型汽油机或者低速电机，安装孔位采用通用化的长条孔设计，可兼容不同尺寸的动力单元固定需求，传动系统的安装空间预留充足，可适配链传动或者皮带传动结构，无需对主车架进行二次切割修改。在实际应用场景中，这类结构的卡丁车主要面向室内外游乐场地、休闲农庄体验区、青少年驾驶科普场景使用，整体结构外露的设计也方便运维人员快速检查车架焊缝、紧固件的松动情况，外露的管式车架也可根据运营需求加装不同颜色的防护包覆、防撞泡棉，适配不同场地的视觉风格要求。车架的所有管端都做了圆弧过渡处理，没有尖锐的突出结构，避免乘员上下车或者行驶过程中发生磕碰，前后端的车架延伸段也预留了防撞缓冲件的安装位置，可加装橡胶或者泡棉材质的防撞块，降低碰撞时的冲击传递。从安装配合的角度来看，所有轮轴的安装同轴度在设计时做了公差约束，避免行驶中出现偏磨、跑偏的问题，车架上的所有安装孔位都遵循通用的紧固件尺寸规范，运维时可使用常规的五金标准件进行替换，无需定制特殊规格的连接件，大幅降低后期的运营维护成本。
