BT30锥柄带刀杆粉碎加工主轴头结构

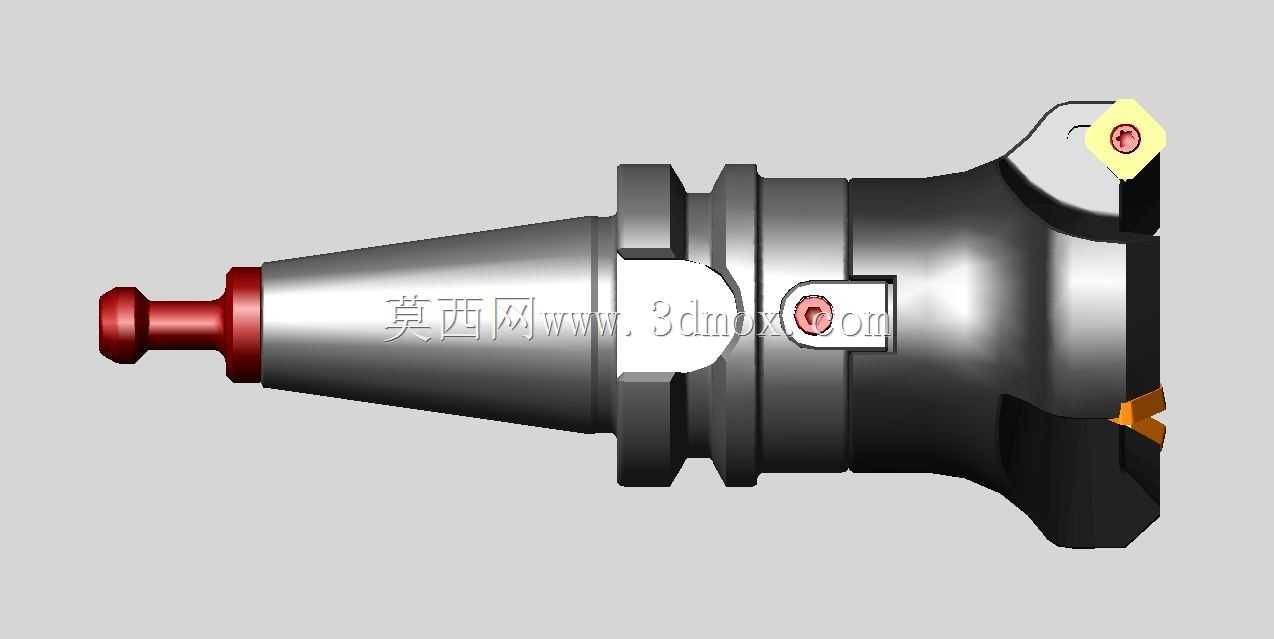

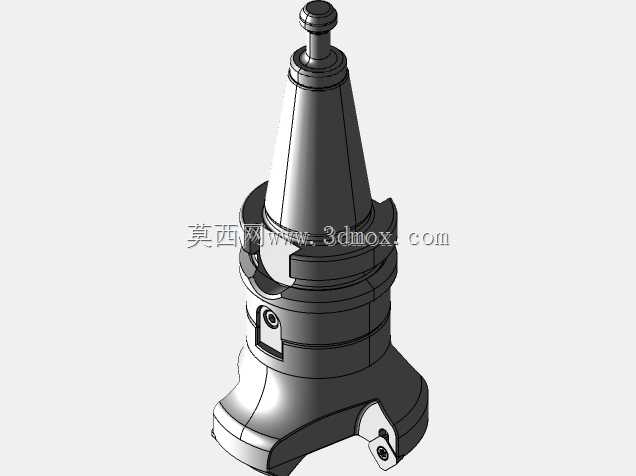

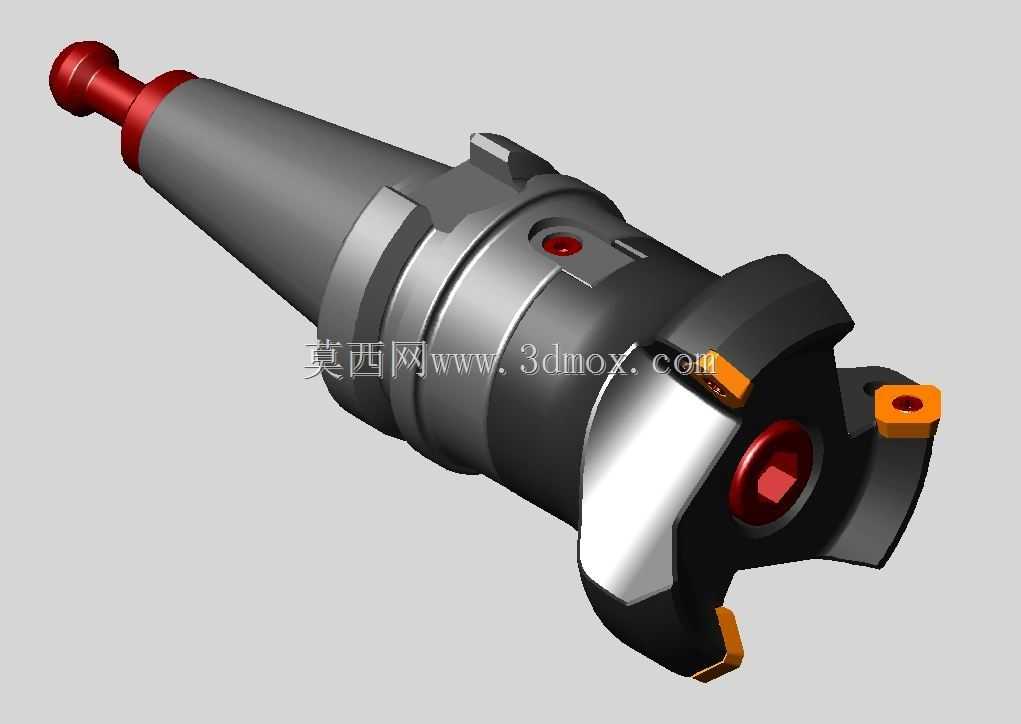

这款带BT30标准锥柄的粉碎加工工作头，是小型机加工工位、精密修磨工序里常用的执行端部件，日常适配立式加工中心、小型专用铣床的主轴接口，主要承担小尺寸硬质工件的边角粉碎、浇口残料去除、小型料头破碎的加工任务，在精密注塑件后处理、小型金属铸件修边、复合材料样件制备的场景中应用十分普遍。从结构设计逻辑来看，上部采用标准BT30锥面结构，锥度严格遵循7:24的通用机床主轴接口规范，锥面的表面粗糙度、圆跳动公差控制在机加工装的通用精度区间内，安装时可通过主轴内部的拉钉拉紧结构实现无间隙定位，保证高速运转下的同轴度要求，避免加工过程中出现偏摆震颤的问题。中部的主体壳体采用阶梯式圆柱结构，内部预留了刀具装夹的锁紧空间，侧面设置的锁紧销孔可配合主轴端面的定位键，传递加工过程中的切削扭矩，避免工作头与主轴之间出现相对转动，保障动力传输的稳定性。下部的刀杆安装位采用偏心锁紧结构，可适配直径范围在6-12mm的硬质合金粉碎刀具、旋转锉刀，装夹时通过侧面的锁紧螺钉推动压块抱紧刀杆圆柱面，重复装夹的定位精度可控制在0.02mm以内，满足常规粉碎加工的精度要求。从安装边界来看，整个工作头的总长度控制在135mm左右，最大外圆直径为52mm，安装后不会超出常规BT30主轴的端面安全行程范围，在Z轴下行加工时，可避免与工装夹具、工件台架发生干涉，适配大部分行程在500mm以内的小型立式加工设备。实际使用过程中，这款工作头的动平衡等级预设为G2.5，可支持最高8000转每分钟的运转转速，在粉碎硬质塑料、铝合金铸件残料时，刀杆的径向跳动量可稳定控制在0.01mm以内，既不会出现刀具崩损的问题，也能保证加工面的平整性，减少后续打磨工序的工作量。设计阶段特意将壳体的转角位置做了R3的圆角过渡，避免应力集中导致的壳体开裂问题，同时表面做了硬质阳极氧化处理，在日常拆装、接触切削液的工况下，可有效提升表面耐磨性能与防腐蚀能力，延长部件的实际使用寿命。下部刀杆的伸出长度可根据实际加工需求在15-30mm范围内调整，调整时只需松开侧面锁紧螺钉，滑动刀杆到目标位置后重新锁紧即可，无需拆卸整个工作头，能适配不同深度的沉腔、边角位置的粉碎加工需求，在多品种小批量的加工场景中，可大幅减少工装更换的辅助时间，提升工位的加工效率。
