Vocore4英寸嵌入式显示屏结构设计

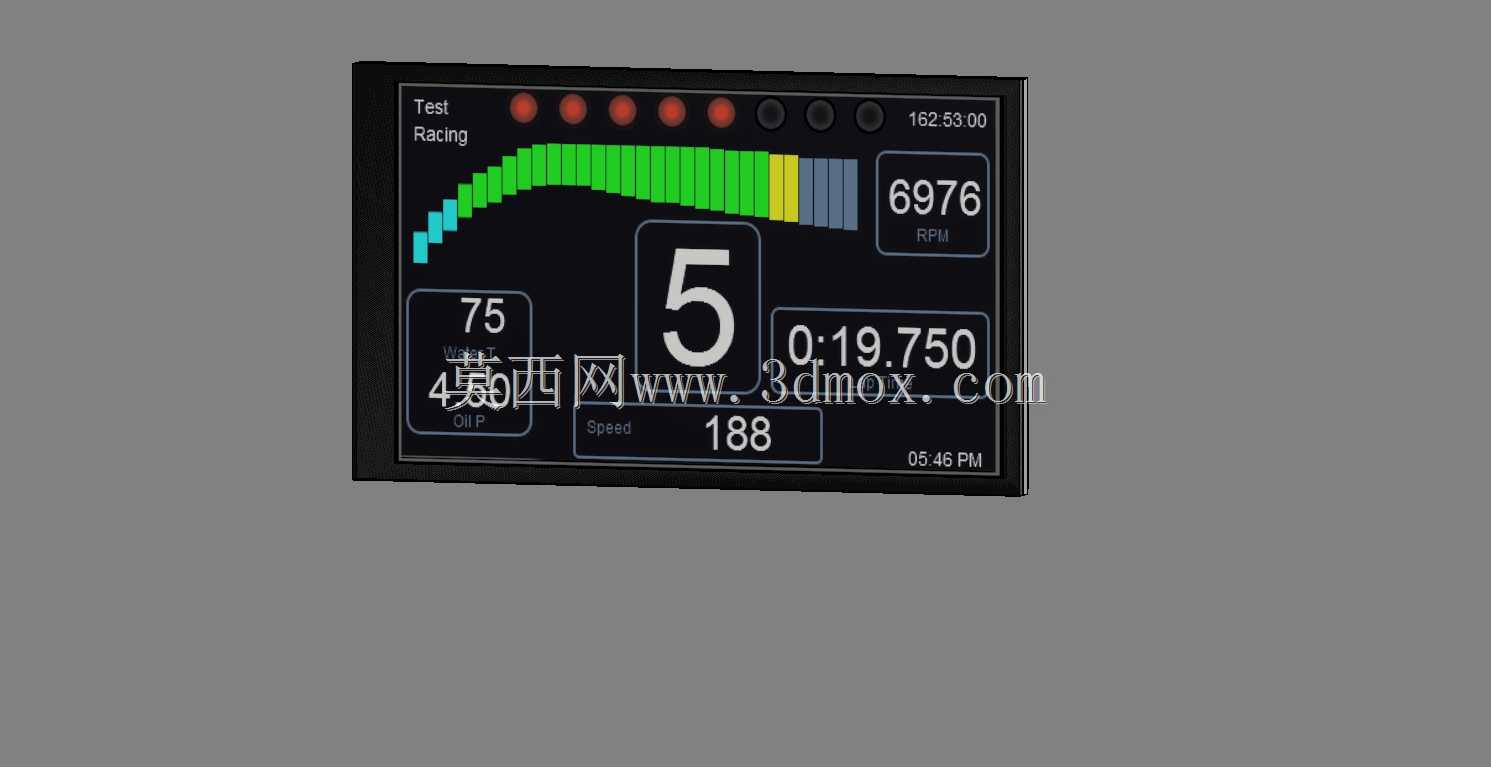

这款4英寸显示模组的三维结构设计，核心面向嵌入式设备配套、小型工控终端、赛车模拟外设等场景的结构适配需求，在做结构建模时首先要考虑的就是安装边界的兼容性，毕竟这类小尺寸屏很多时候是塞进紧凑的设备壳体里，没有多余的空间留给冗余结构。从实际使用场景来看，这类小尺寸显示屏常被用在小型开发板配套显示、桌面迷你监控面板、模拟赛车的仪表盘扩展模块上，尤其是搭配SimHub做模拟驾驶的外设显示时，对屏体的安装厚度、边框尺寸、接口伸出位置都有很严格的要求，一旦结构尺寸偏差，就会出现装不进定制面板、接口和壳体干涉的问题。

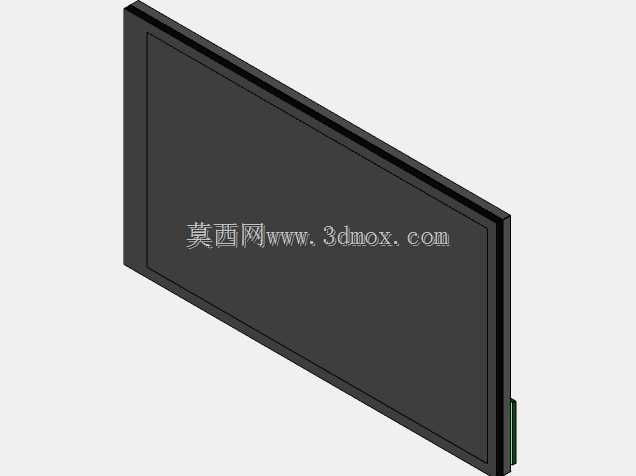

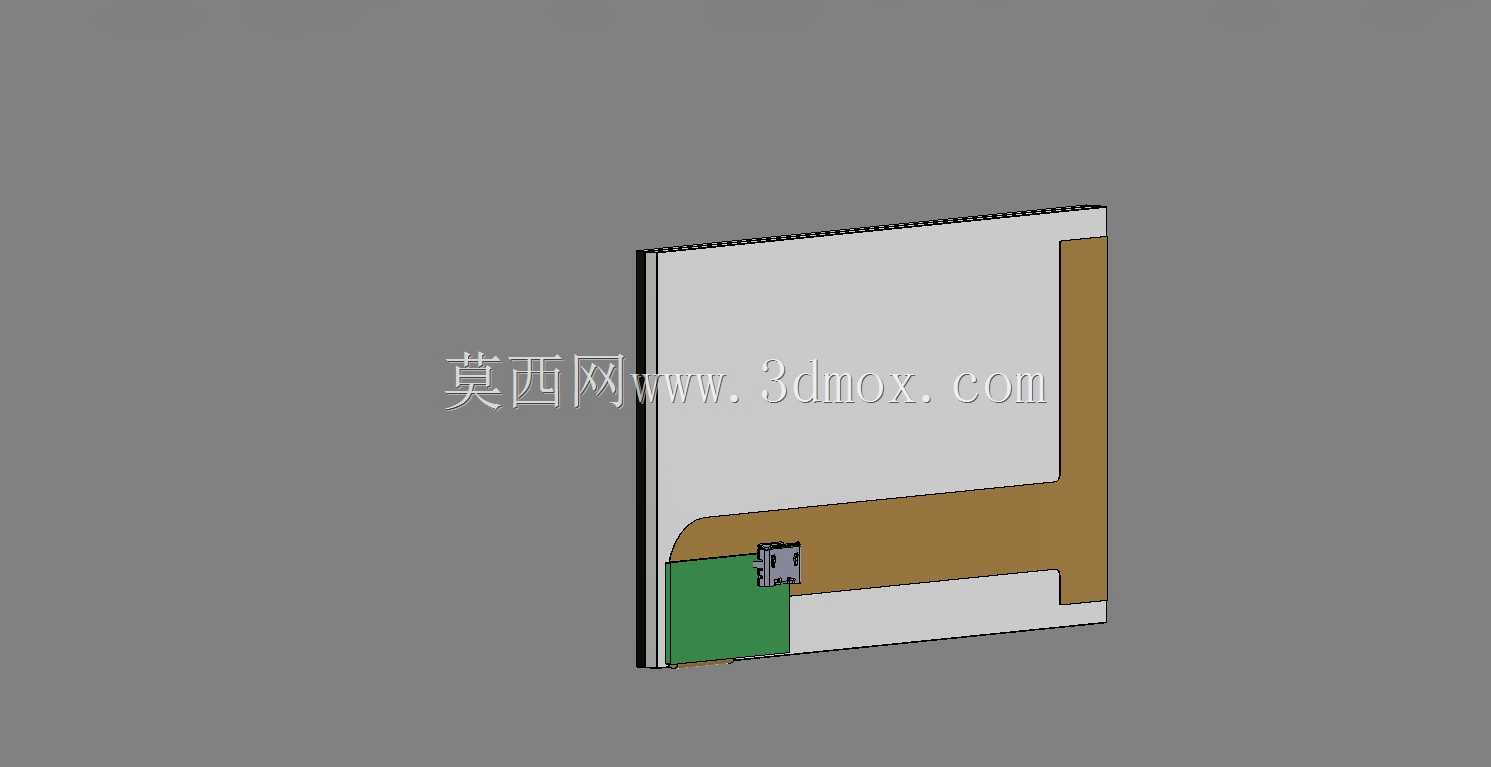

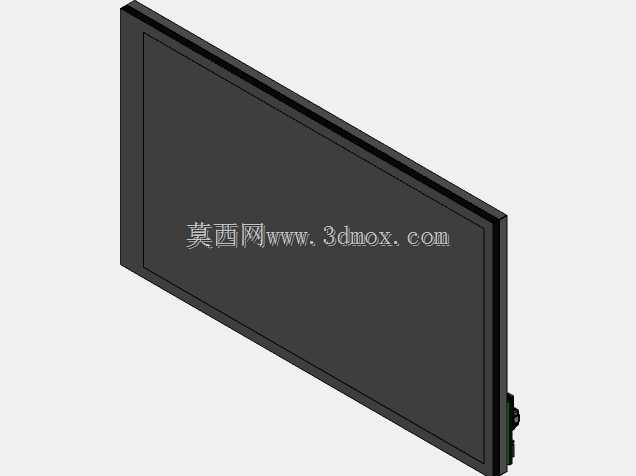

设计思路上优先还原了屏体的实际装配层级，从最外层的显示黑边区域，到中层的屏体支撑边框，再到尾部伸出的FPC排线位置，都按照实际装配的堆叠关系做了结构还原，没有做多余的简化，方便结构工程师在做配套壳体设计时直接调取装配，不用再反复核对屏体的干涉边界。外形尺寸上严格匹配4英寸屏的显示比例，整体做了窄边框的结构处理，屏体主体的厚度控制在常规嵌入式小屏的通用厚度区间，尾部排线的伸出位置和弯折预留空间也做了对应的结构体现，避免设计配套安装结构时忽略排线的弯折半径，导致装配时排线被压损。

从功能特性的结构适配来看，模型还原了屏体的安装定位特征，边框四周预留的装配间隙符合常规小屏的安装公差要求，不管是做卡扣式固定还是粘接固定，都能在这个模型基础上直接匹配对应的固定结构。要注意的是，该结构对应早期版本的屏体制造方案，后续屏体生产工艺调整后，部分尺寸边界可能存在细微偏差，在做开模或者高精度配套结构设计时，建议结合实际到手的屏样件做最终的尺寸校核，避免因为制造迭代带来的尺寸偏差导致配套结构失效。在做配套结构设计时，还要考虑屏体的散热预留空间，虽然小尺寸显示屏工作发热量不大，但嵌入式安装在密闭壳体内时，还是要在屏体背部预留对应的空气流通间隙，避免长期工作时热量堆积影响显示寿命。另外屏体正面的显示区域做了下沉式的结构处理，和边框的高度差符合实际产品的装配关系，在做面板覆盖亚克力或者钢化玻璃保护层时，可以直接根据这个高度差预留对应的贴合间隙，不用再额外计算贴合层的厚度补偿。
