12864点阵图形液晶显示模块结构设计

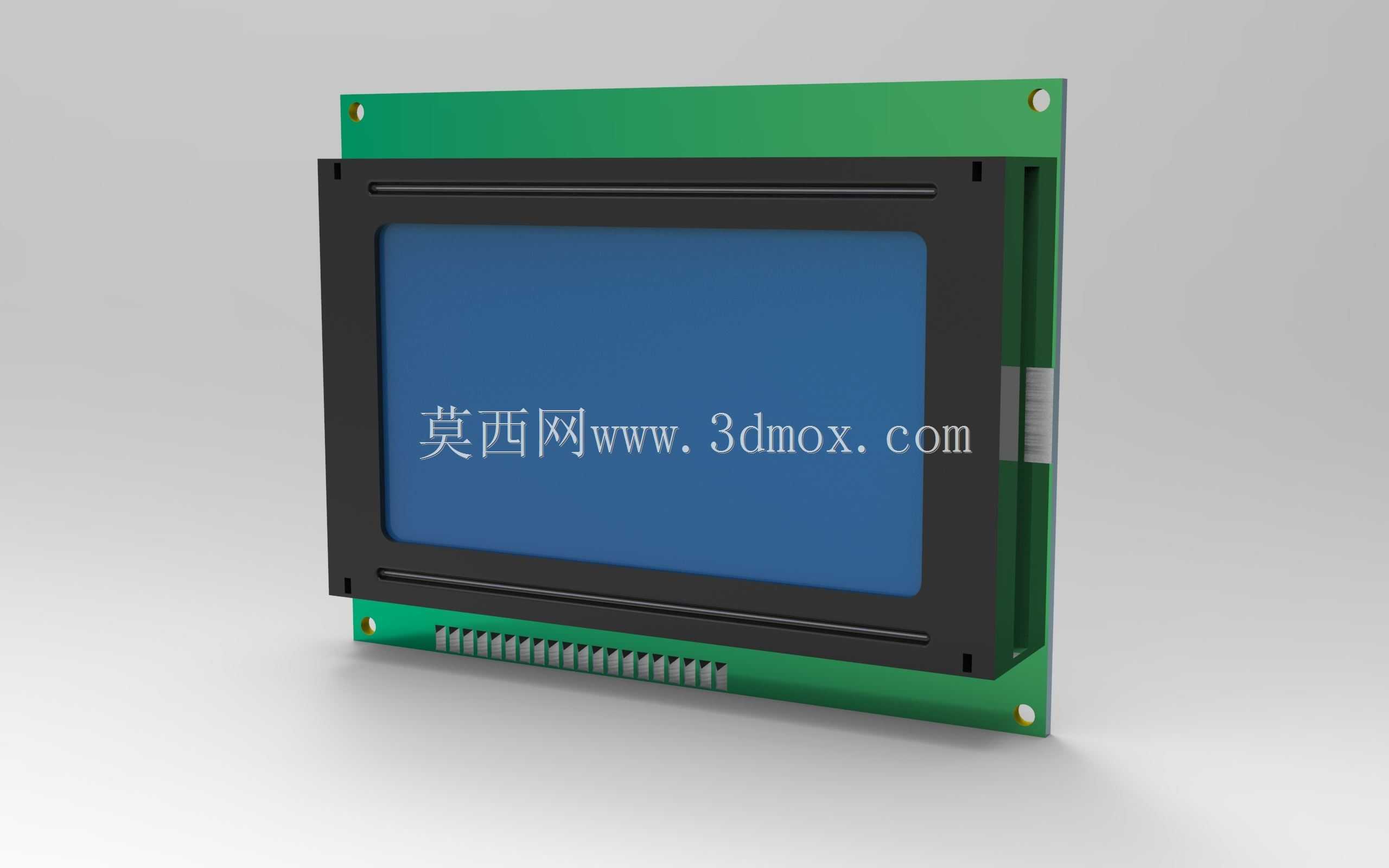

这款128×128点阵图形液晶显示模块，是工业人机交互场景中应用极广的基础显示部件，常被集成在各类工业控制终端、小型检测设备、手持数据采集器、嵌入式工控板的交互界面中，承担参数显示、状态反馈、简单图形化交互提示的功能，相比字符型液晶屏，它可自定义显示点阵内容，能适配简易曲线、自定义图标、多语种字符的显示需求，在对显示精度要求不高但需要稳定可靠显示的工况下，是性价比极高的选型方案。从结构设计层面来看，模块整体采用PCB背板加金属屏蔽边框的组合结构，绿色PCB基材作为整个显示模块的承载基体，边缘预留的四个安装定位孔，可直接通过铜柱或螺丝固定在设备内部的安装位上，孔位公差控制在常规电子装配件的通用标准范围内，适配多数嵌入式设备的安装预留空间，不会出现装配干涉问题。PCB板下方引出的排针接口，采用标准单排直插设计，引脚定义兼容行业通用的12864模块接线规范，工程师在做硬件选型时无需重新绘制接口封装，可直接匹配现有成熟的驱动电路方案，大幅缩短硬件开发周期。显示区域的黑色塑胶边框，一方面起到夹持固定液晶玻璃的作用，边框内侧的限位筋刚好卡住液晶玻璃的边缘，避免设备在受振动冲击时玻璃出现移位；另一方面边框做了遮光处理，可阻挡背光从屏幕边缘漏出，提升显示区域的视觉对比度，即使在车间光线较强的环境下，也能清晰辨识屏幕上的显示内容。模块背部的PCB板上集成了驱动芯片与背光供电电路，整体结构做了扁平化设计，整体厚度控制在较小的尺寸范围内，可嵌入到内部空间紧凑的手持设备、小型仪表壳体中，不会占用过多的内部安装空间。在做三维结构建模时，重点还原了模块的安装边界尺寸、排针的伸出长度与引脚间距、屏幕可视区域的实际范围，以及边框与PCB板的装配层级关系，工程师在做整机结构布局时，可直接调用该模型核对安装间隙，提前规避屏幕与壳体视窗对位偏移、排针与主板焊接距离不匹配、安装孔位与壳体螺柱错位等常见装配问题。同时模型还原了模块的实际外形细节，包括PCB板边缘的工艺倒角、排针的实际针脚粗细、固定孔的金属包边结构，可直接用于整机装配的干涉检查，无需二次测绘修正尺寸。
