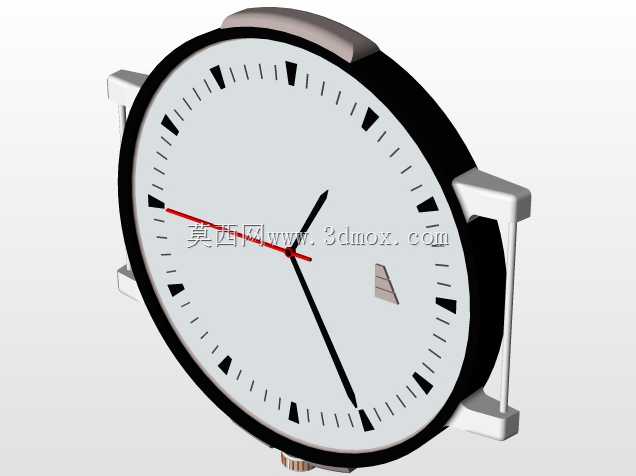

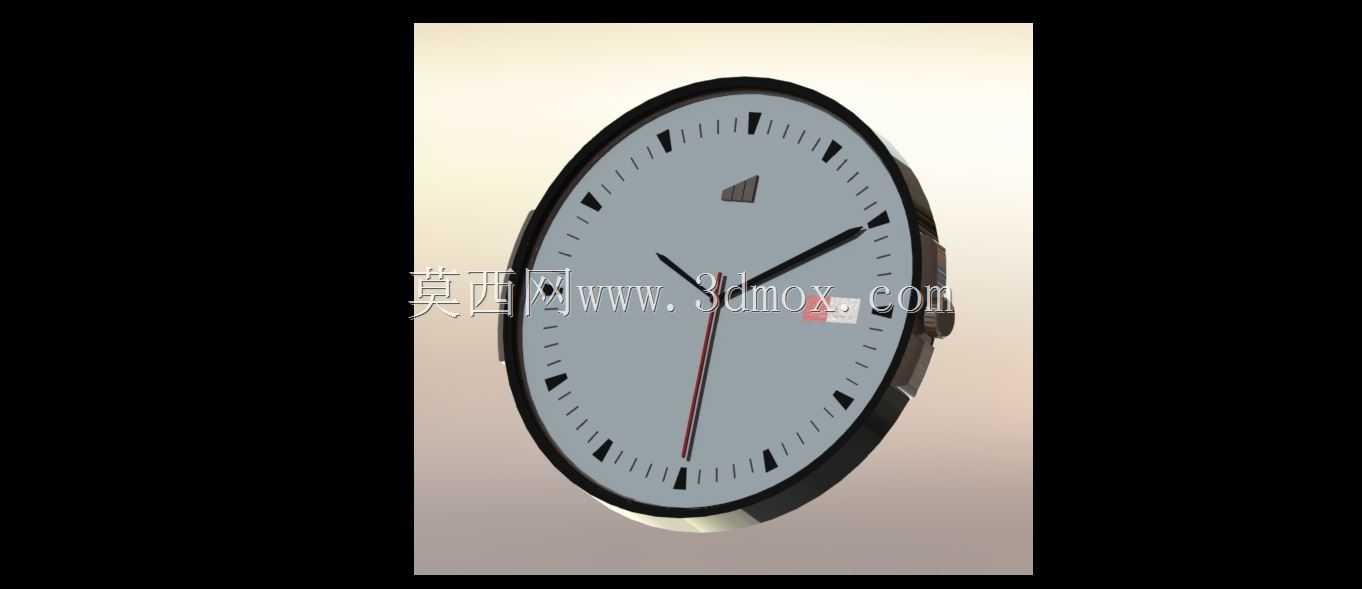

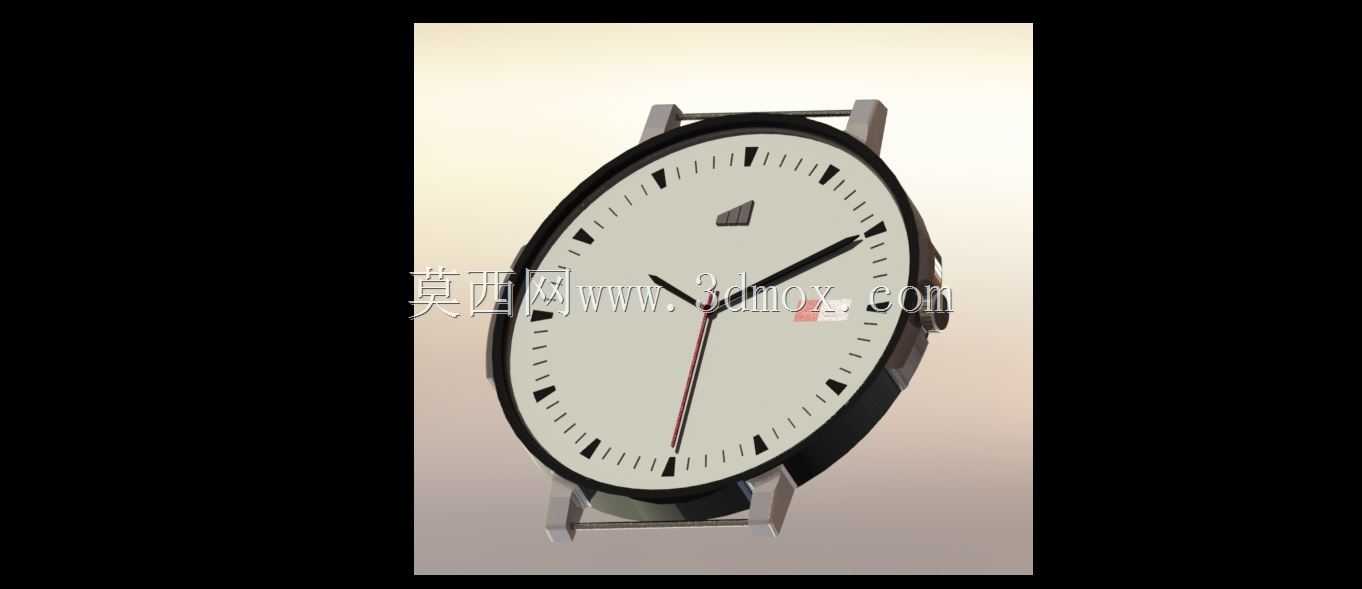

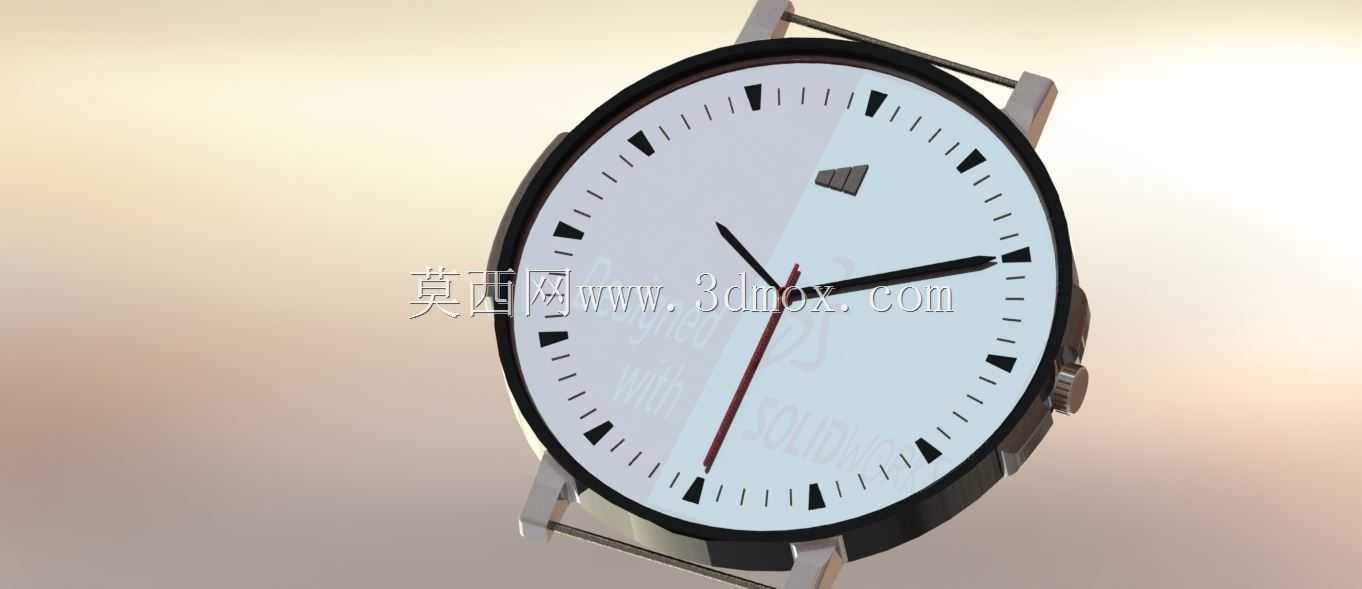

简约指针式腕表结构三维设计

日常民用计时场景中，指针式腕表是兼顾实用属性与装饰属性的典型精密机械产品，这款腕表的三维建模过程完全围绕量产装配与日常使用的实际需求展开，没有冗余的装饰结构，所有特征都服务于功能实现与装配合理性。从实际使用场景来看，这款腕表适配日常通勤、商务场合的佩戴需求，整体结构做了轻薄化处理，表壳整体厚度控制在10mm以内，表耳间距适配20mm宽度的标准皮质或金属表带，表耳处的生耳安装孔位做了沉台设计，装配后生耳端部完全没入表耳结构内，不会出现佩戴时硌手的问题，表壳外缘做了0.5mm的圆角过渡，避免日常佩戴时剐蹭衣物或者皮肤。设计思路上优先保证机芯安装的基准精度，表壳内部的机芯安装腔做了0.02mm的公差预留，适配常规ETA系列通用石英或机械机芯的安装尺寸，腔体内设置了两个定位凸台，装配时机芯可直接卡入定位，不需要额外打胶固定，后期维护拆卸也更方便。表冠设置在3点钟位置，表冠与表壳之间预留了0.3mm的装配间隙，表冠表面做了防滑滚花结构，滚花深度0.2mm，既保证调校时间时的摩擦力足够，又不会因为滚花过于尖锐影响佩戴触感。表盘采用极简刻度设计，仅在12个整点位置设置矩形刻度标识，分钟刻度采用细短线标识，避免过多装饰元素遮挡读时视线，指针采用时分秒三针分离结构，时针与分针做了哑光黑色处理，秒针采用醒目的红色涂层，读时辨识度更高，指针的配重经过校准，转动时不会出现抖动偏移的问题。表镜采用平面蓝宝石玻璃结构，与表壳的配合处做了防水胶圈安装槽，胶圈槽深度0.8mm，装配后可实现50米生活防水等级，满足日常洗手、淋雨场景下的防水需求，不需要担心进水损坏内部机芯。表后盖采用旋入式结构，后盖边缘设置了6个防滑卡口，用专用开盖工具即可快速拆卸，方便后期更换电池或者维护机芯，后盖与表壳之间同样设置了密封胶圈，进一步提升整体防水性能。建模过程中所有配合面都做了拔模角度处理，表壳主体采用316L不锈钢材质的加工工艺预留，所有外露边缘都做了倒角去毛刺处理，完全符合日常佩戴产品的安全标准，不会出现锐边划伤的问题。整体结构拆分后包含表壳、表镜、表盘、指针、表冠、后盖、表耳七个主要部件，所有部件的装配关系都做了干涉检查，不存在装配冲突，可直接用于后续的手板打样验证或者开模生产参考。
