激光加工用旋转式工件夹持工装结构

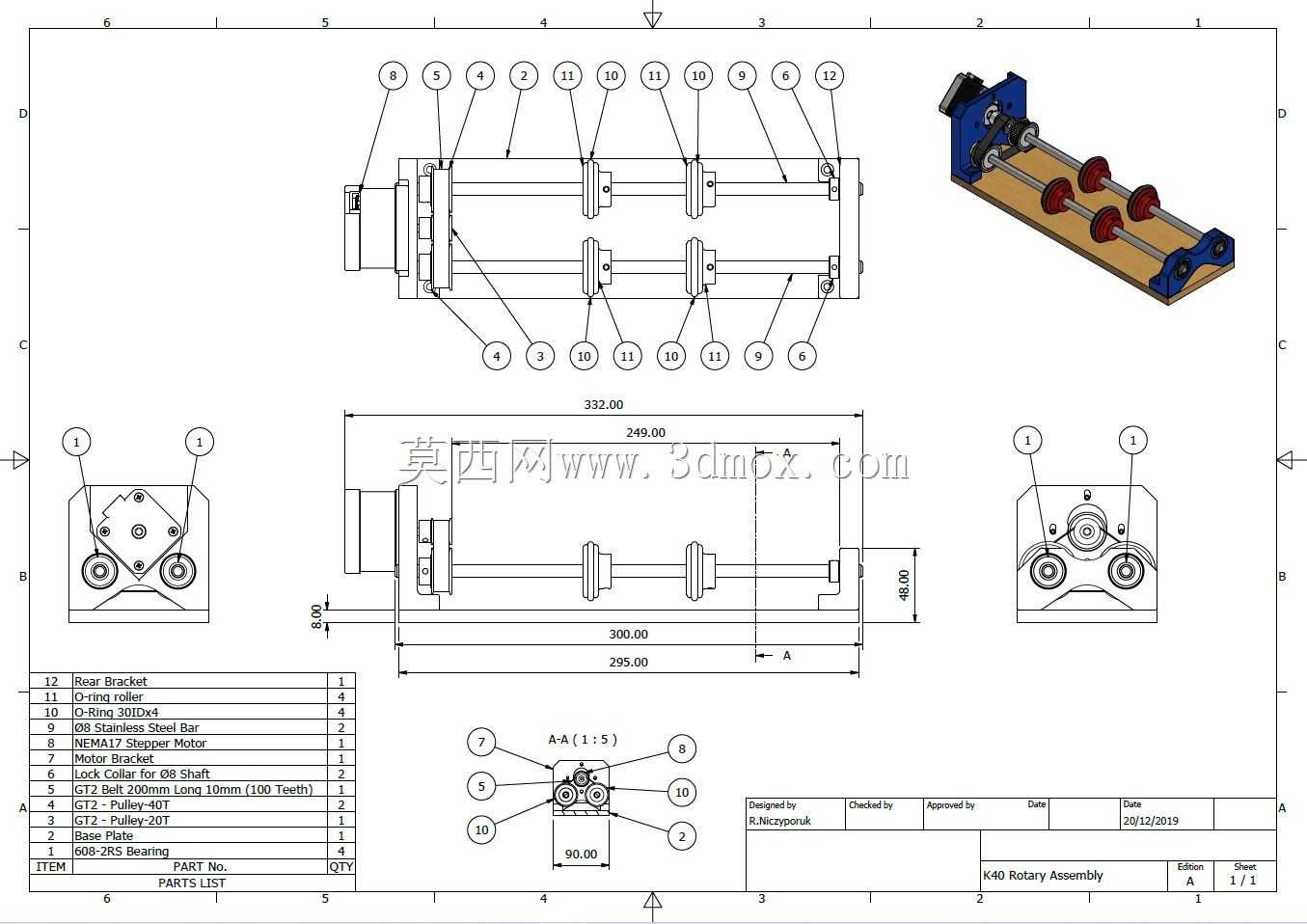

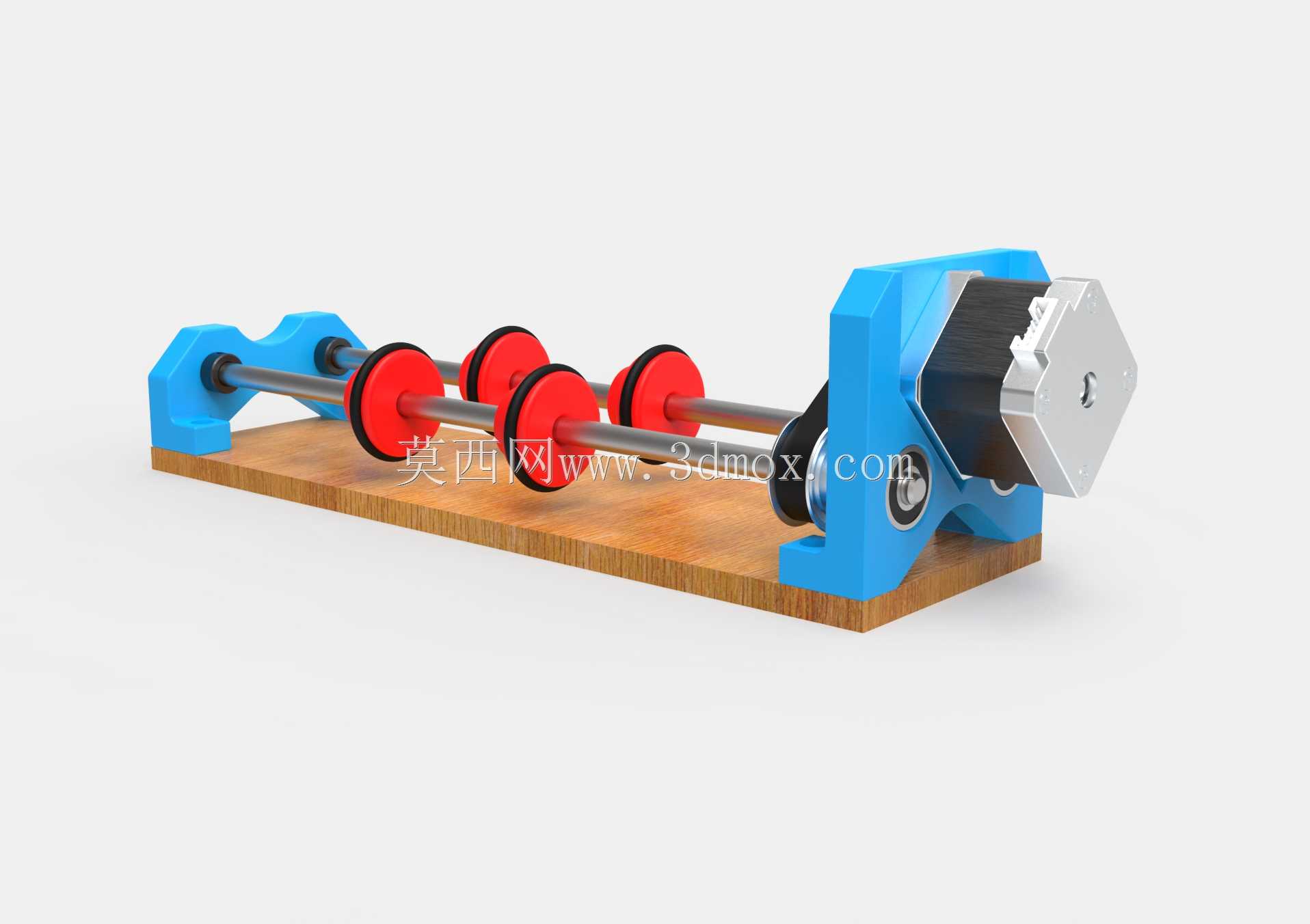

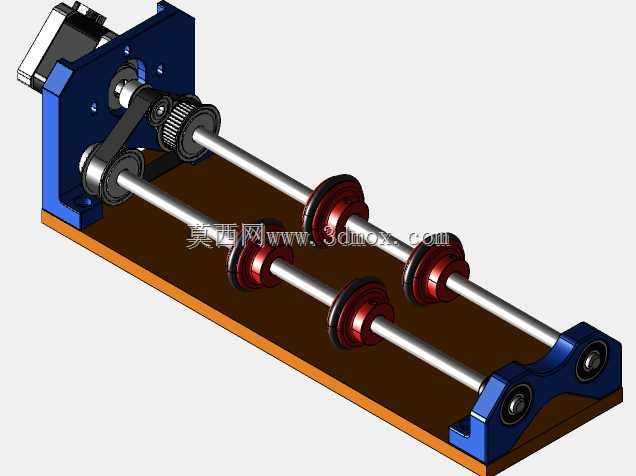

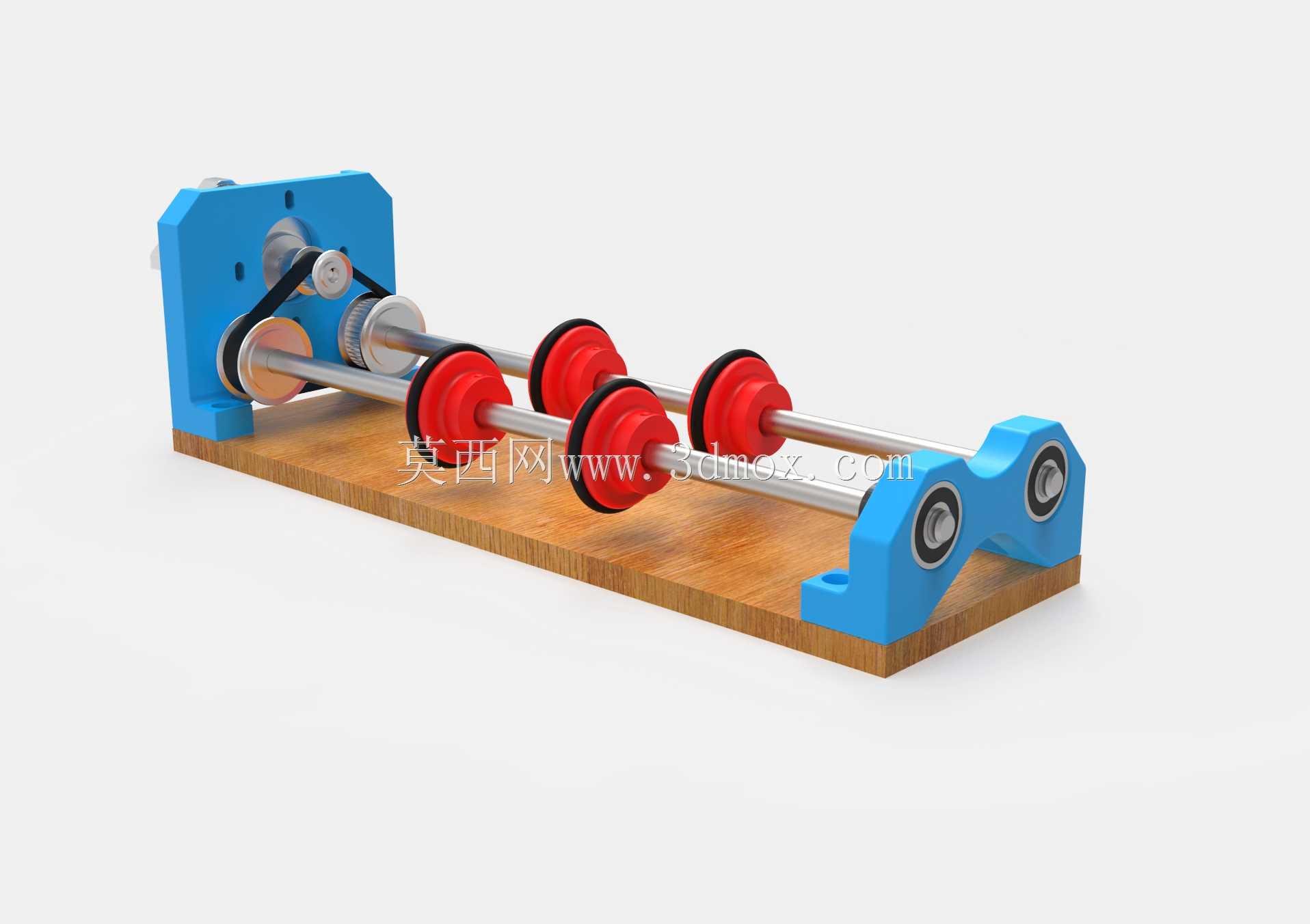

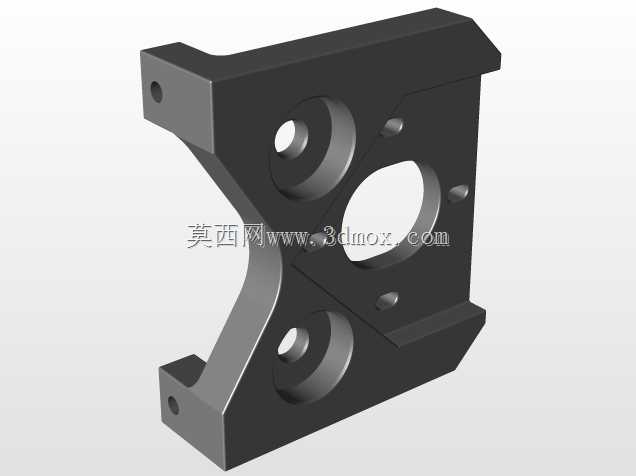

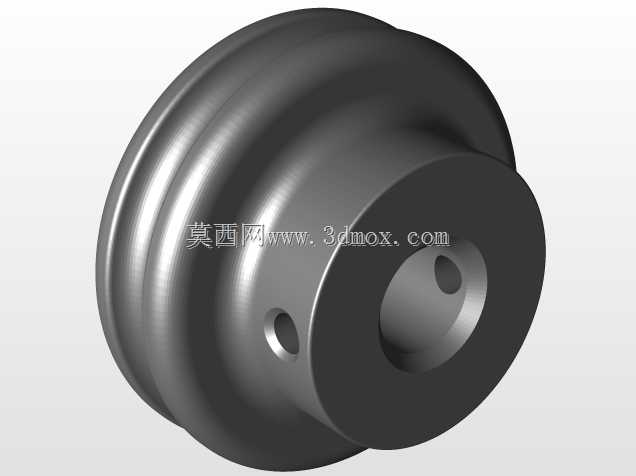

做激光打标、激光雕刻这类加工时，经常会遇到圆柱类、轴类工件需要整周加工的场景，普通平面工装没法让工件匀速转动，很容易出现加工纹路错位、周向图案拼接偏差的问题，这款旋转附件就是专门适配这类加工需求设计的配套工装。从结构上看，整体采用底板承载的布局，两端设置立式支撑座，中间穿装两根平行的光轴作为滚轮的承载轴，滚轮采用软硬适中的材质，既能保证和工件表面的摩擦力带动工件同步转动，又不会刮伤工件表面，避免工件装夹留下压痕。动力端设置在单侧支撑座外侧，通过带传动结构将动力传递到主动滚轮轴，带传动的选择本身就考虑了激光加工场景的减震需求，不会因为电机运转的振动传递到工件上，造成加工面出现振纹。设计时首先要确定的是两支撑座的跨距，这个尺寸直接决定了可装夹工件的长度范围，跨距太小没法加工长轴类工件，跨距太大又会让光轴出现扰度变形，导致工件转动时出现径向跳动，影响加工精度，所以光轴的直径选择也要和跨距匹配，保证满载时的径向跳动量控制在激光加工的焦深允许范围内。建模的时候先从底板的基准面开始绘制，先确定两端支撑座的安装孔位，保证两个支撑座的安装面共面、轴孔同轴度符合装配要求，之后再绘制支撑座的本体结构，预留轴承安装位、带轮的避让空间，滚轮部分单独绘制装配体，要保证滚轮和轴的配合间隙合理，转动时无卡滞，最后再做整体的干涉检查，确认带轮传动时皮带不会和支撑座、底板产生剐蹭，滚轮转动时不会和相邻结构产生干涉。实际使用时，这个附件可以直接固定在激光加工设备的工作平台上，根据工件的直径调整滚轮的间距，保证工件放置在滚轮上时中心高度和激光头的焦距匹配，不需要复杂的找正操作，只要工件外圆尺寸在适配范围内，都可以直接放置加工，相比卡盘式的旋转工装，这款结构不需要做工件的同轴找正，装拆效率更高，尤其适合小批量、多规格的轴类、管类零件的周向激光加工场景，支撑座上的轴承选型也考虑了长期运转的耐磨性，日常使用只需要定期做简单的润滑维护，就能保证转动的平稳性。
