C型弯柄双头梅花扳手结构设计

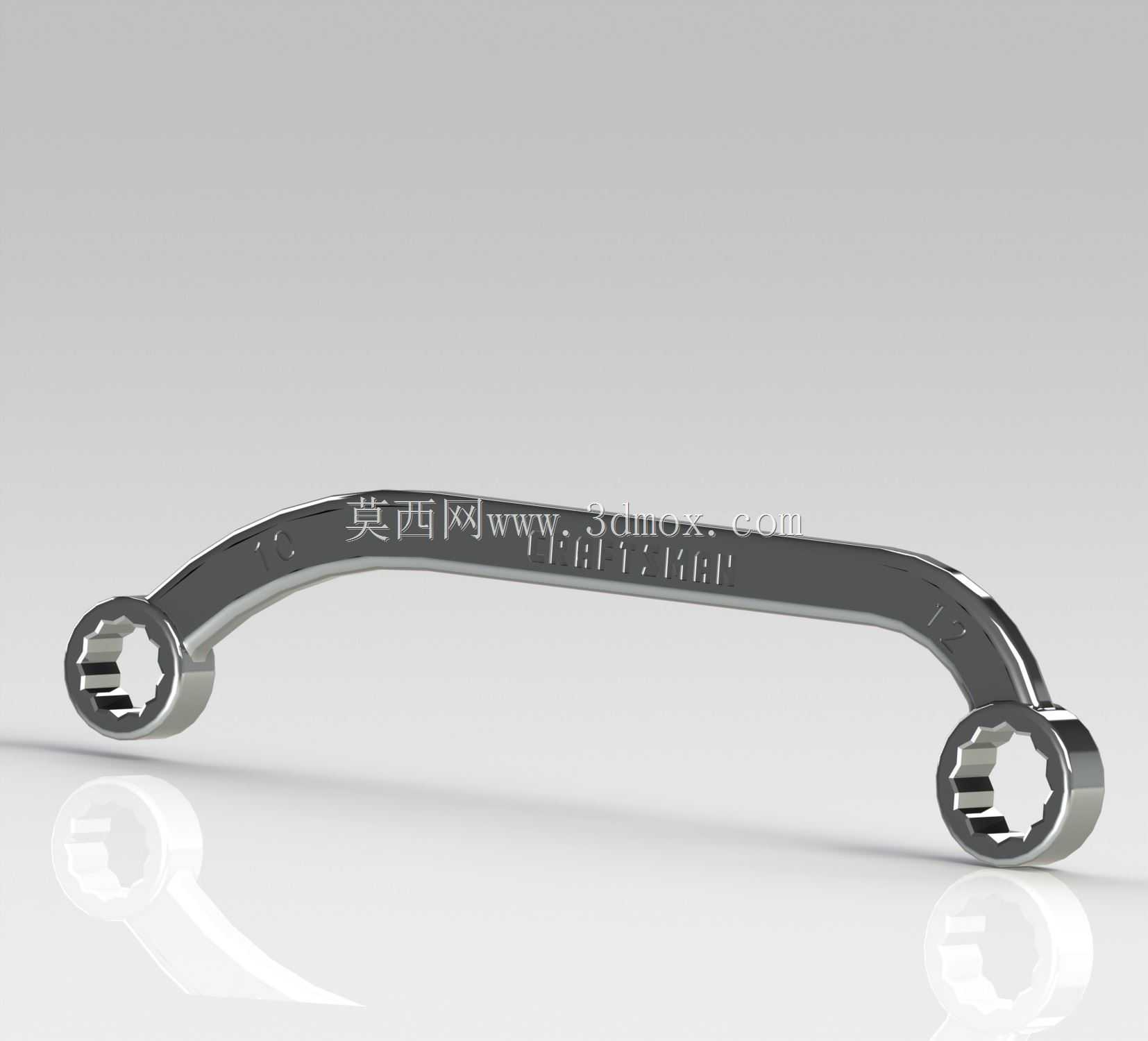

这款C形弯柄双头梅花扳手，是面向狭窄空间紧固件拆装场景开发的手动工具，在设备维保、装配产线、户外抢修等场景中应用广泛，尤其适合普通直柄扳手无法伸入的凹陷位置、管路旁侧的螺栓螺母拆装作业。不同于常见的直柄梅花扳手，这款产品采用了弧形弯柄的结构设计，在建模阶段就充分考虑了操作时的避让需求，柄身的弯曲弧度经过反复校核，既保证了作业时扳手不会与周边的零部件发生干涉，又能让操作人员握持时获得更舒适的施力角度，减少长时间作业的手腕疲劳。扳手两端的梅花头采用标准的十二角花键结构，对应m10与m12两种规格的外六角紧固件，花键齿的形位公差严格遵循手动工具的相关精度要求，建模时对齿面的接触角度做了优化，确保套入紧固件后齿面受力均匀，不会出现打滑、啃伤螺栓棱角的问题，同时梅花头的颈部做了加厚过渡处理，能承受更大的扭转力矩，避免大扭矩作业时出现头部断裂的风险。从尺寸边界来看，扳手整体的弯曲轮廓控制在合理范围内，柄身的截面采用椭圆过渡造型，既保证了整体的结构强度，又不会因为截面过大影响狭窄空间的通过性，两端梅花头的外径根据对应螺栓的规格做了匹配设计，确保在螺栓周边空间有限的情况下也能顺利套入。建模过程中，对扳手的重心位置也做了考量，整体重心靠近柄身中部，握持时不会出现头重脚轻的情况，柄身表面的防滑纹理做了等距排布，提升手部握持的摩擦力，即使手上沾有少量油污也能稳定握持施力。在实际应用中，这类弯柄梅花扳手常被用于汽车底盘维保、液压管路旁紧固件拆装、机床内部狭窄位置的螺栓紧固等场景，相比开口扳手，梅花结构能完全包裹紧固件头部，施力时不会滑脱，相比套筒类工具，一体式的弯柄结构不需要搭配接杆使用，在空间极度受限的位置操作更灵活。设计阶段还对扳手的应力集中位置做了圆角过渡处理，在柄身与梅花头的连接位置、弯柄的弧度拐点处都做了圆弧过渡，避免热处理和受力时出现应力开裂的问题，整体结构兼顾了强度、操作便利性与空间适配性，能满足多数常规工业维保、装配场景的紧固件拆装需求。
