钢管框架越野全地形四轮车结构设计

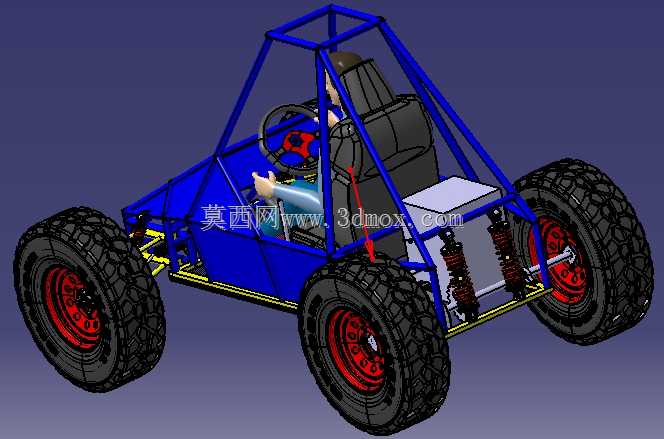

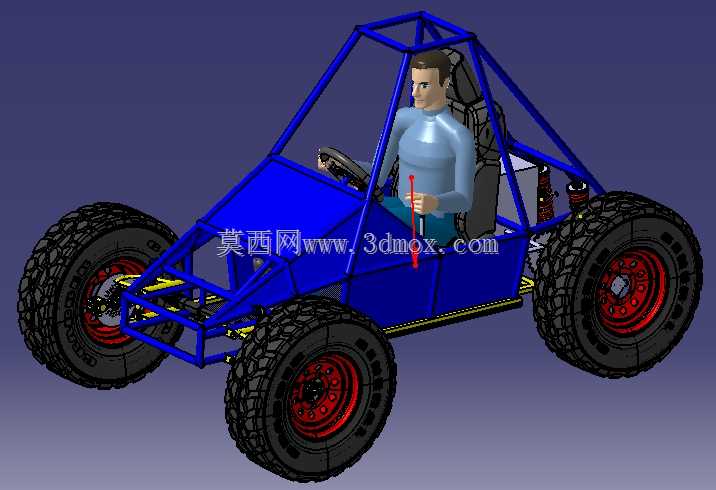

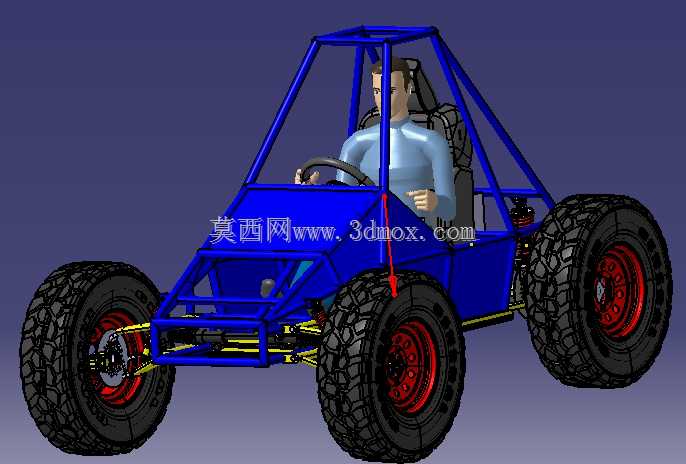

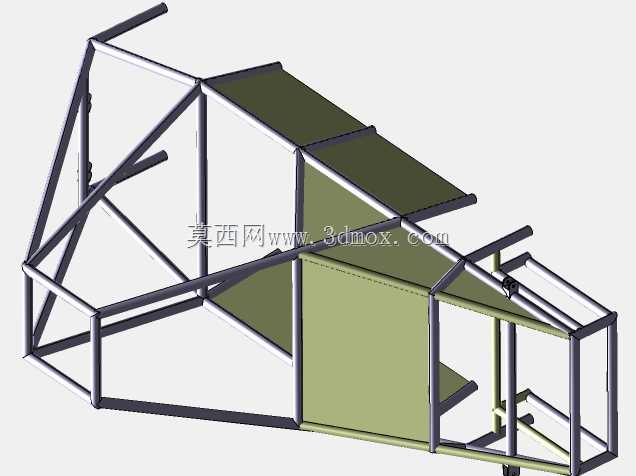

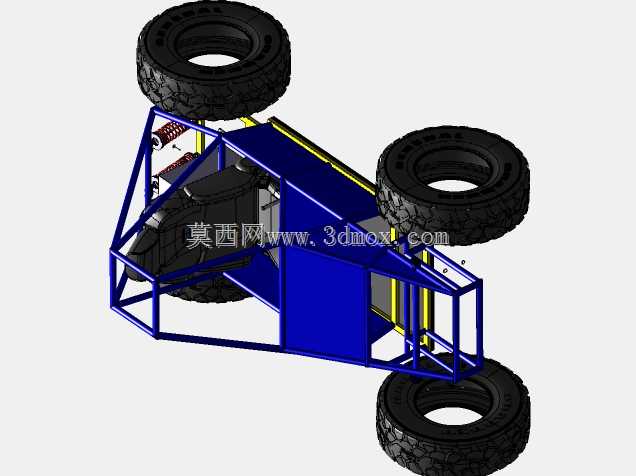

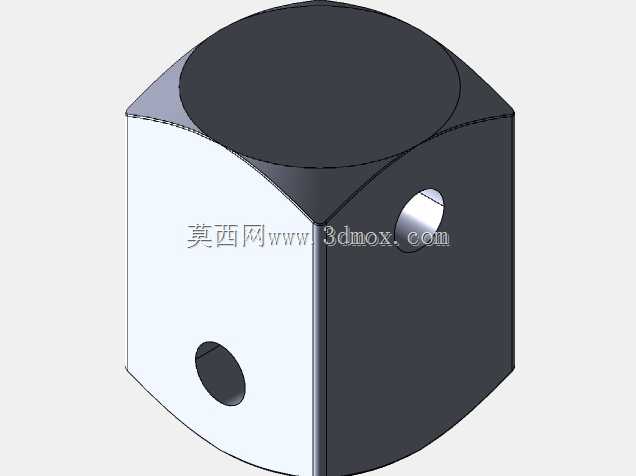

这款钢管结构全地形四轮车的设计，首先围绕非铺装路面的通行需求展开，在前期方案阶段就把通过性作为核心指标，轮距与轴距的匹配经过多轮调整，既保证狭窄林间、山地路径的通行能力，也避免轴距过短带来的高速行驶俯仰稳定性问题。外露的管式车架是这类越野车辆的典型结构，采用空间桁架布局，每根管材的走向都兼顾受力传递与安装边界预留，车架前部预留了动力总成的安装点位，横向、纵向的安装孔位按照通用小排量动力单元的接口尺寸设计，可适配不同排量的单缸动力输出单元，发动机与变速箱的连接位做了冗余设计，方便后续根据使用场景调整动力配置。

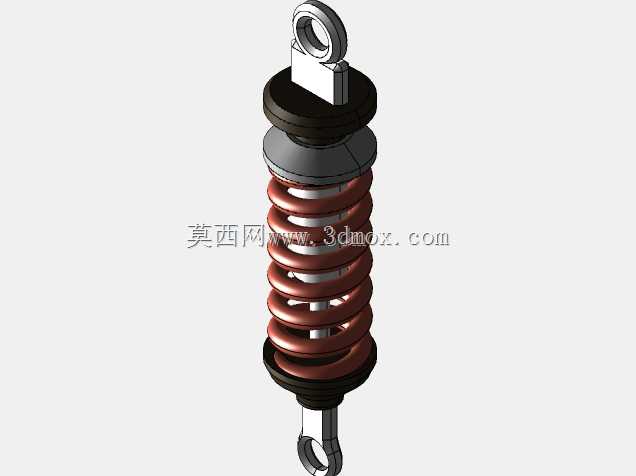

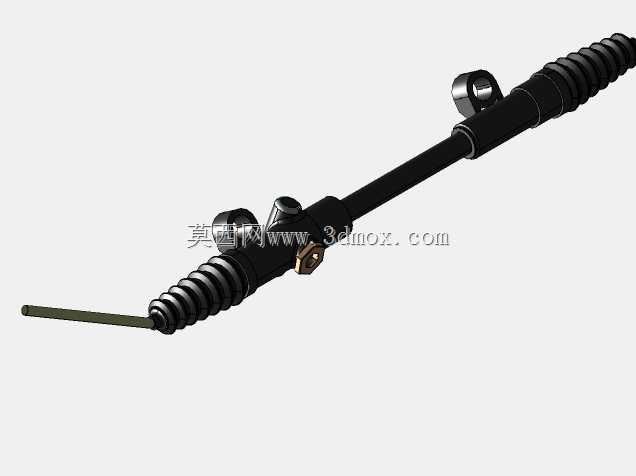

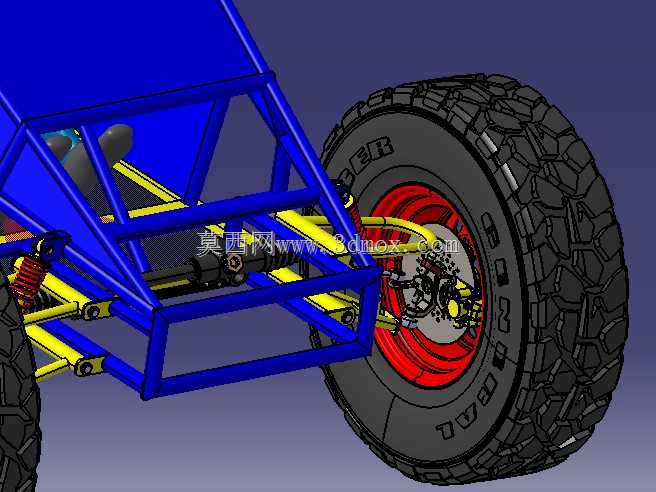

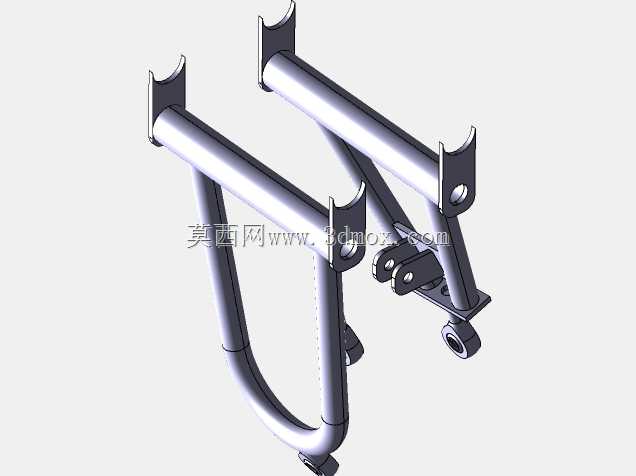

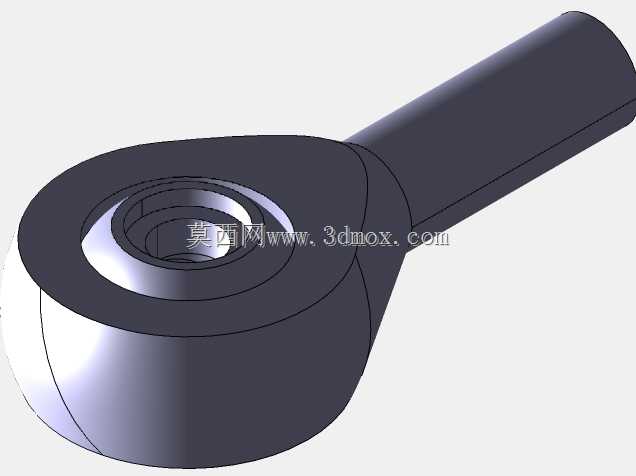

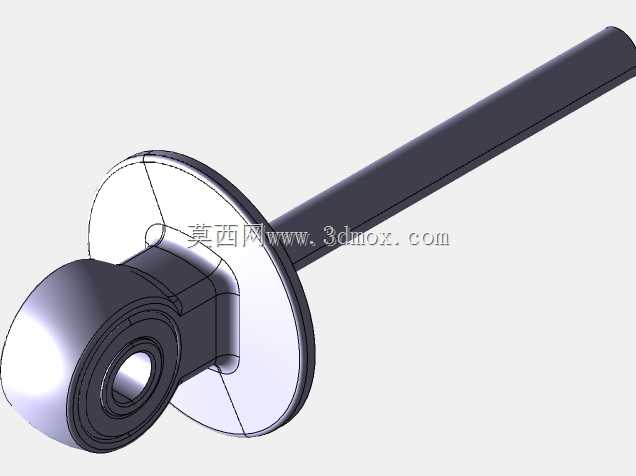

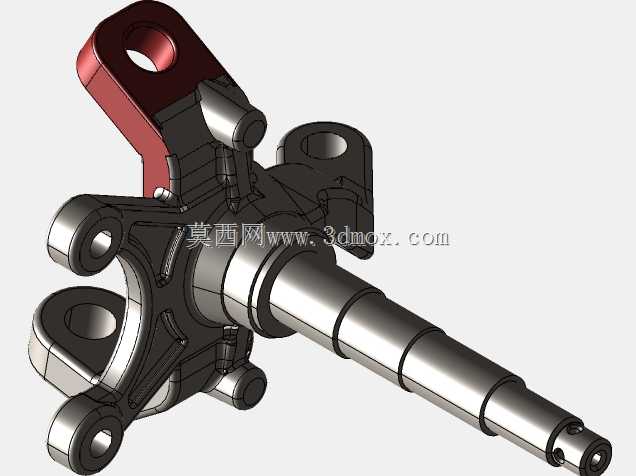

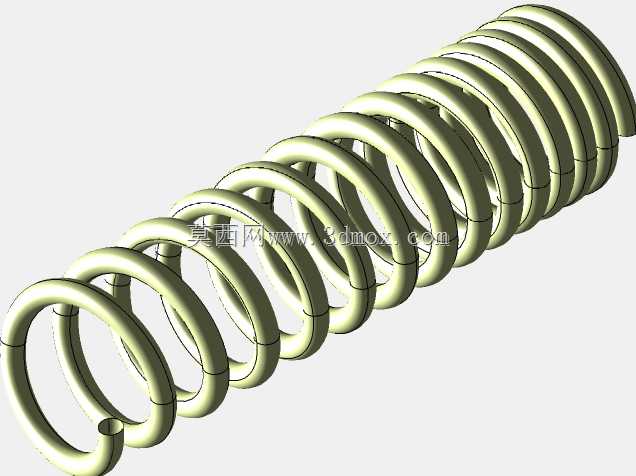

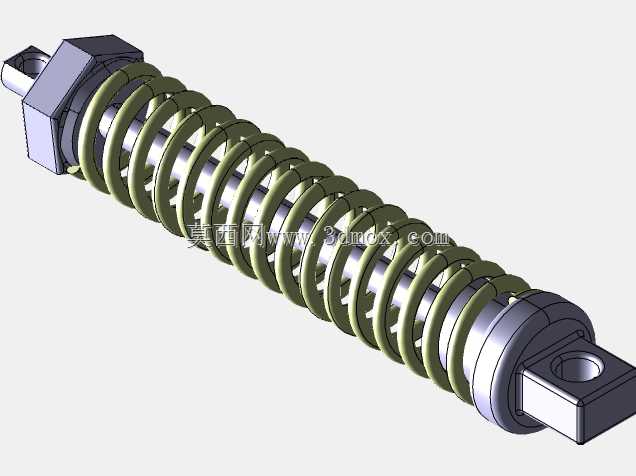

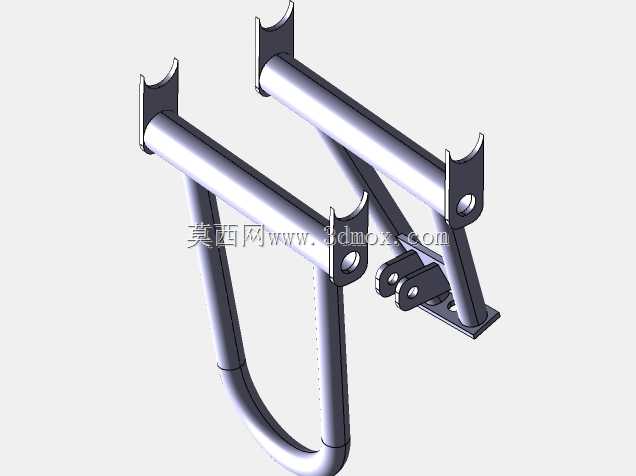

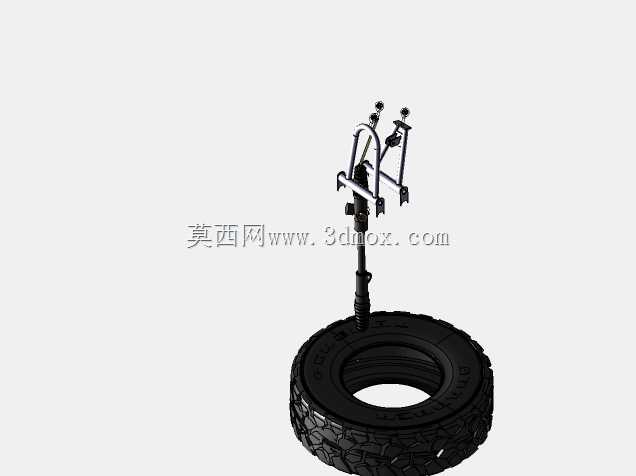

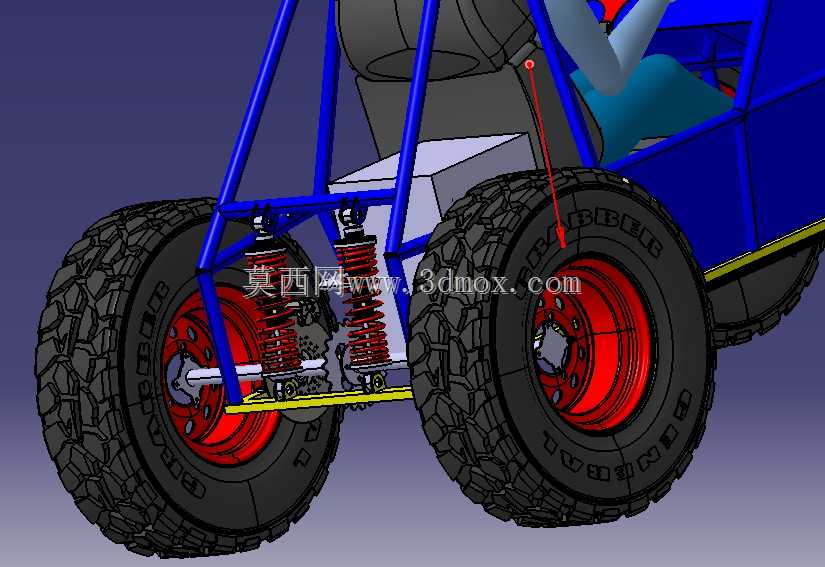

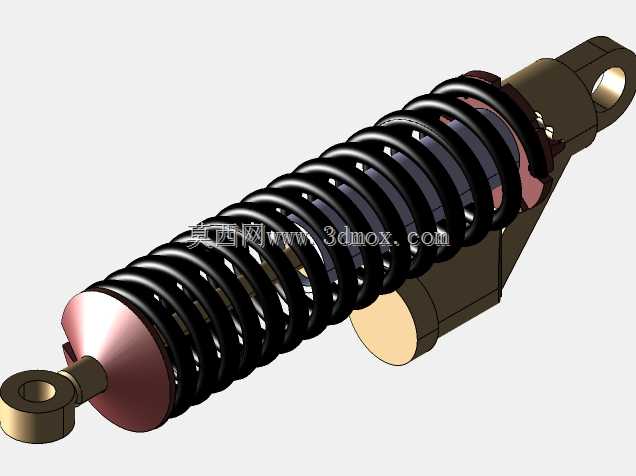

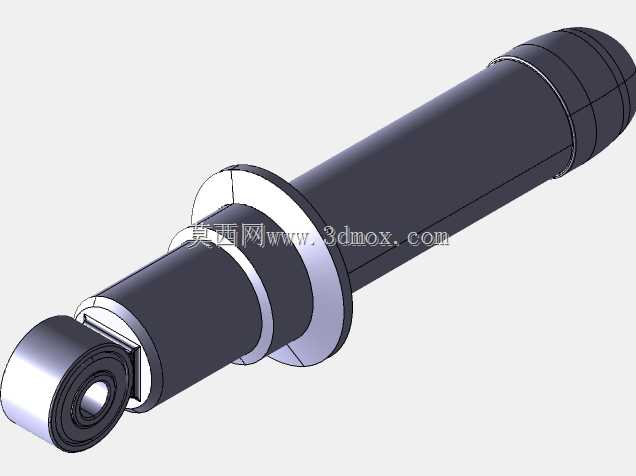

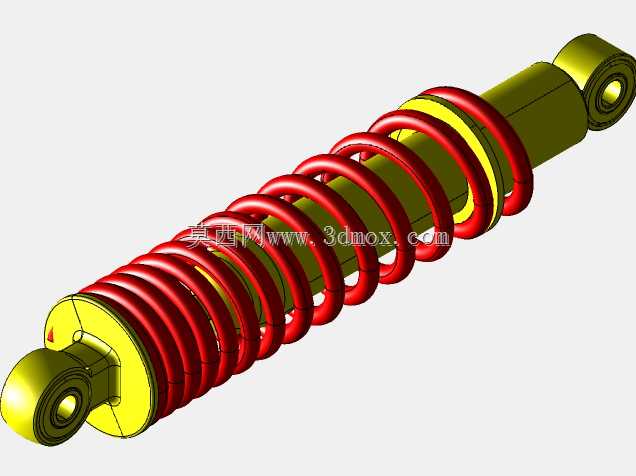

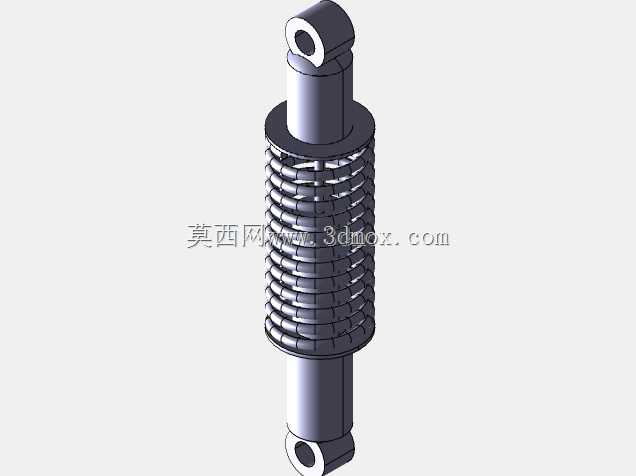

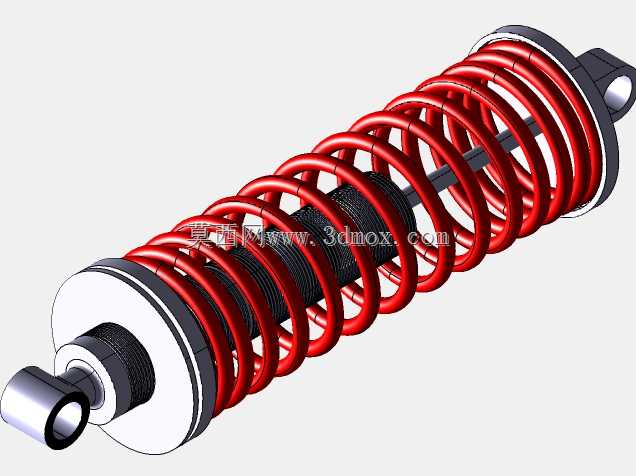

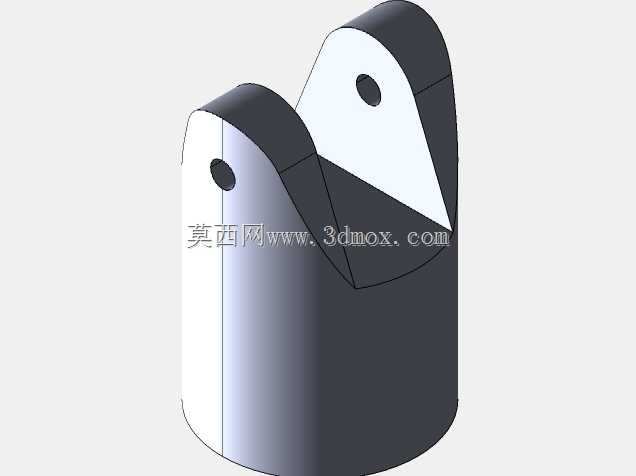

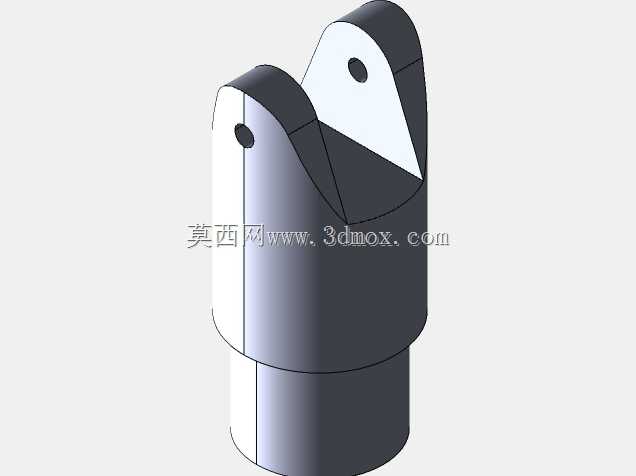

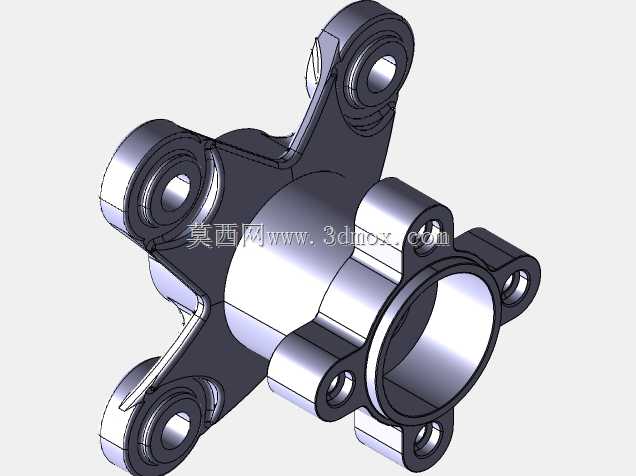

悬架部分采用长行程独立悬架结构，上下摆臂的铰接点位置经过运动学校核，保证车轮在大行程跳动过程中，轮距、前束参数的变化量控制在合理区间，减少越野工况下的轮胎异常磨损，同时减振器的安装角度做了优化，既可以充分吸收路面冲击，也避免极限压缩时减振器与车架、转向拉杆发生运动干涉。转向系统的布置避开了前部悬架的运动包络，转向拉杆的长度与角度匹配阿克曼转向几何特性，低速大角度转向时的转弯半径控制在较小范围，适配狭窄场地的转向需求。

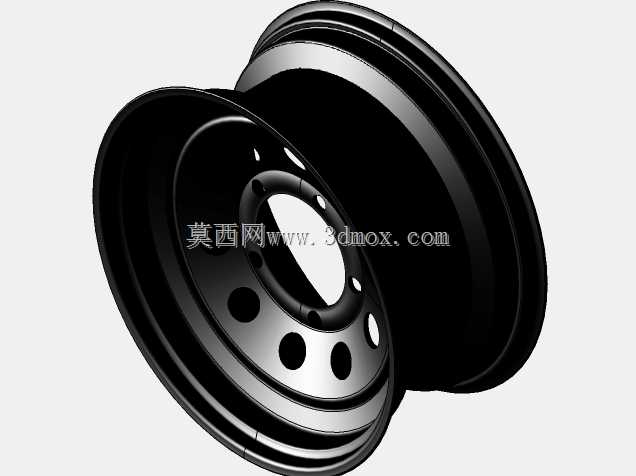

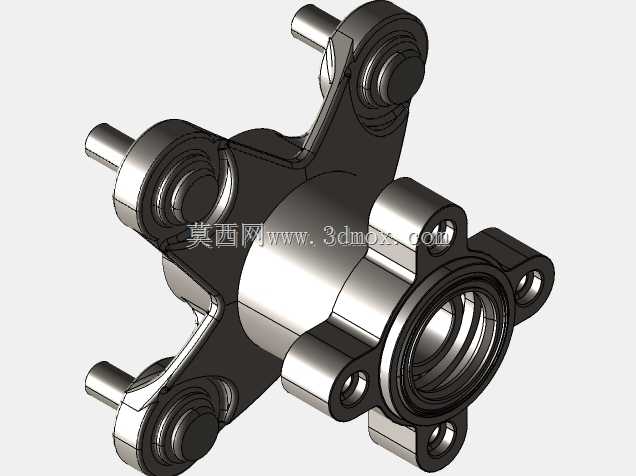

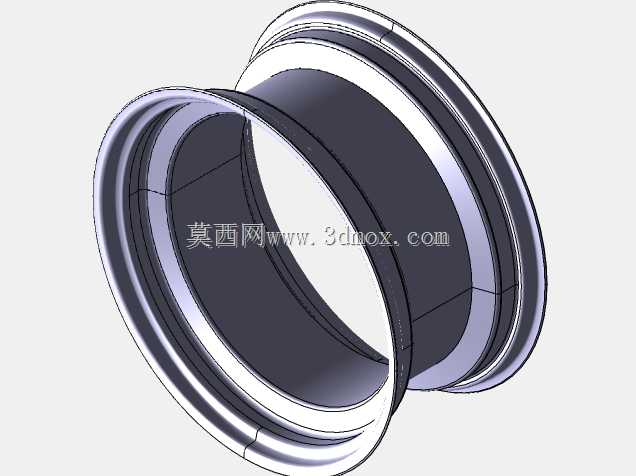

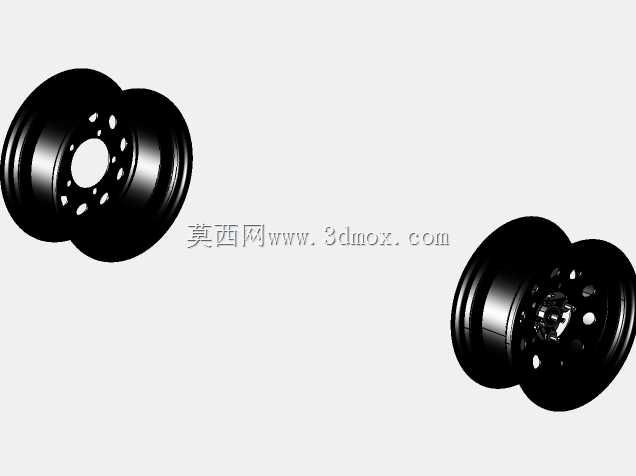

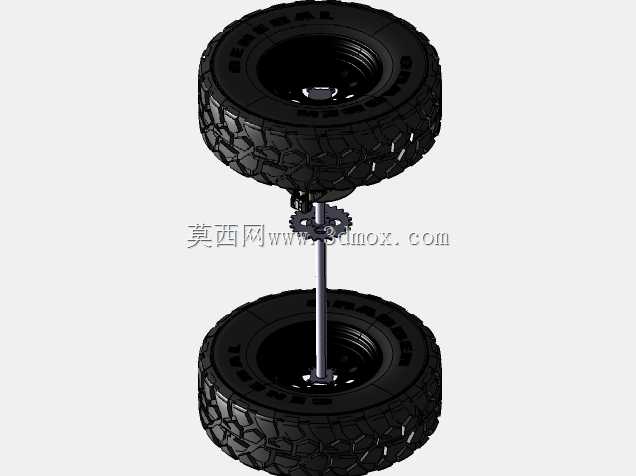

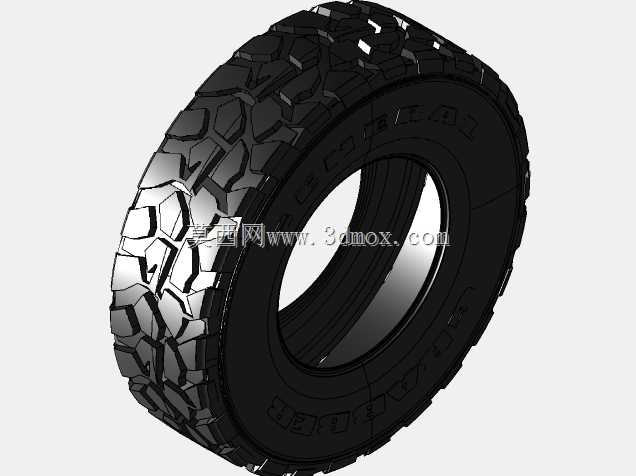

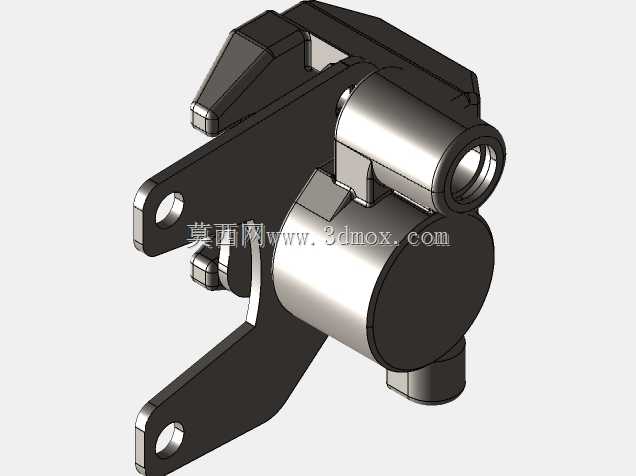

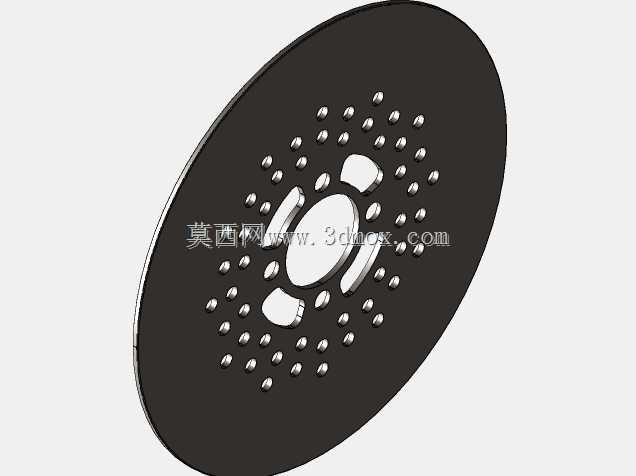

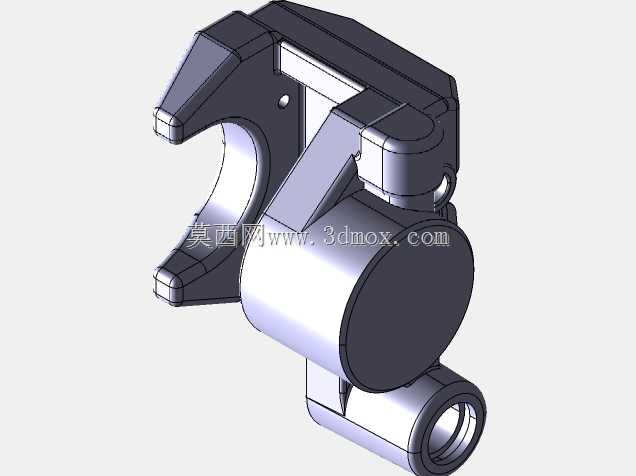

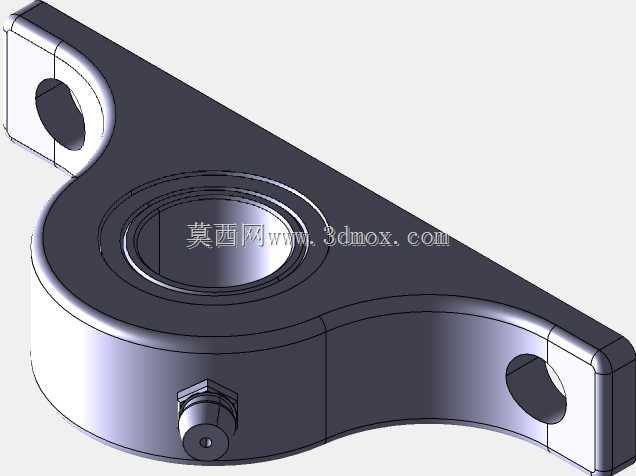

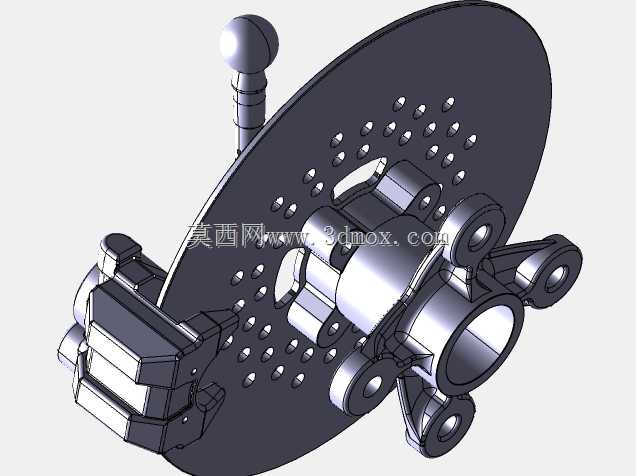

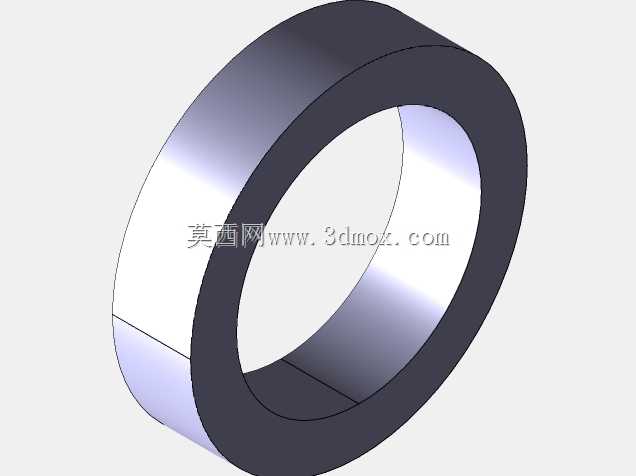

传动系统的布局沿着车架纵梁排布，从动力输出端到差速器再到两侧轮边的传动路径，所有旋转部件都预留了足够的安全间隙，避免车架受冲击形变时挤压传动部件。车轮采用大颗粒深花纹越野轮胎，轮辋的安装孔位匹配通用越野车轮毂参数，轮胎与轮拱之间的间隙预留充足，即使悬架达到最大压缩行程、轮胎附着泥块增大外径时，也不会与车架、车身覆盖件发生剐蹭。

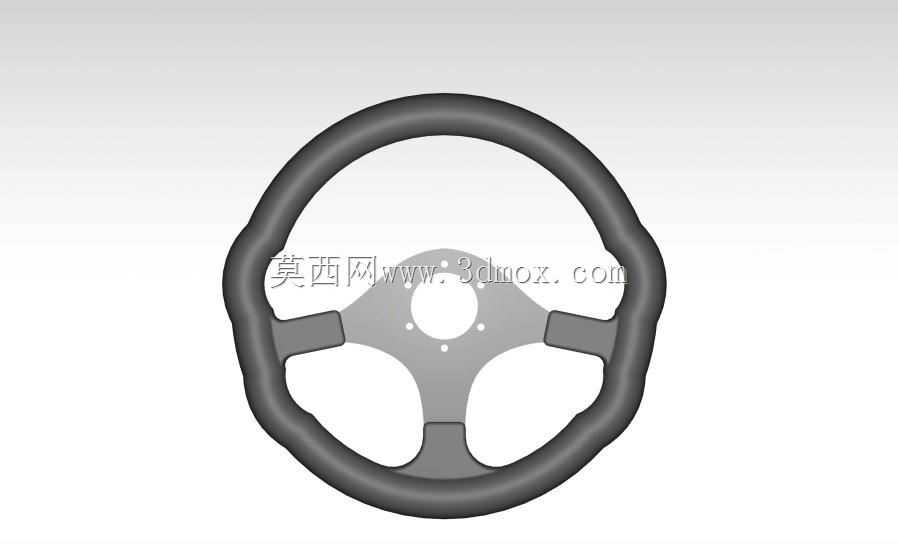

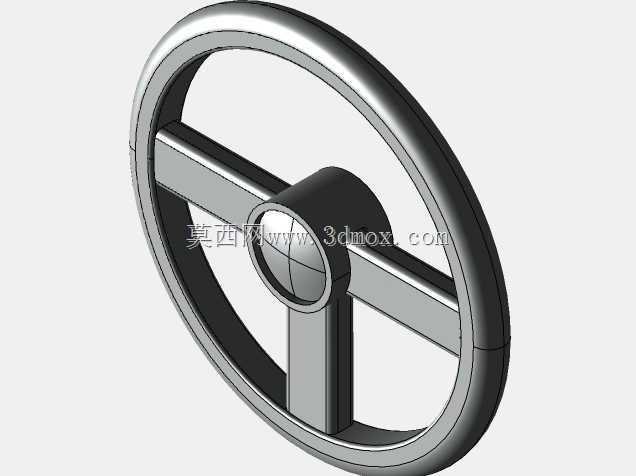

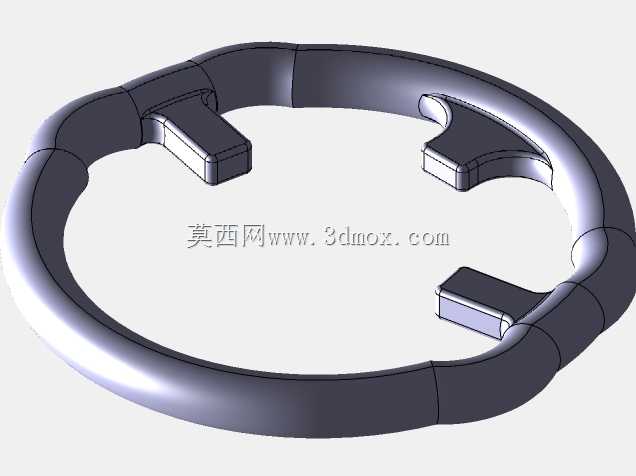

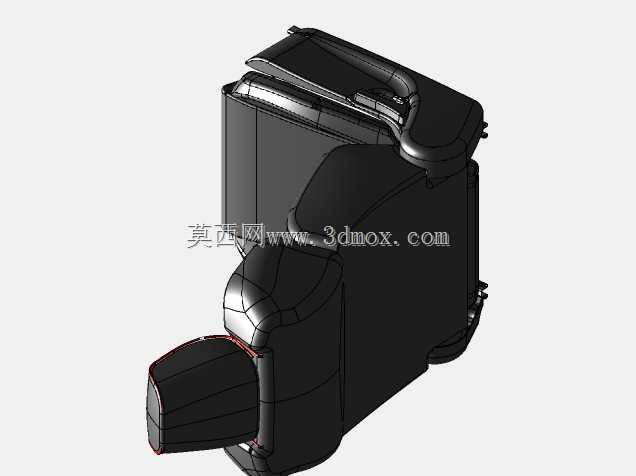

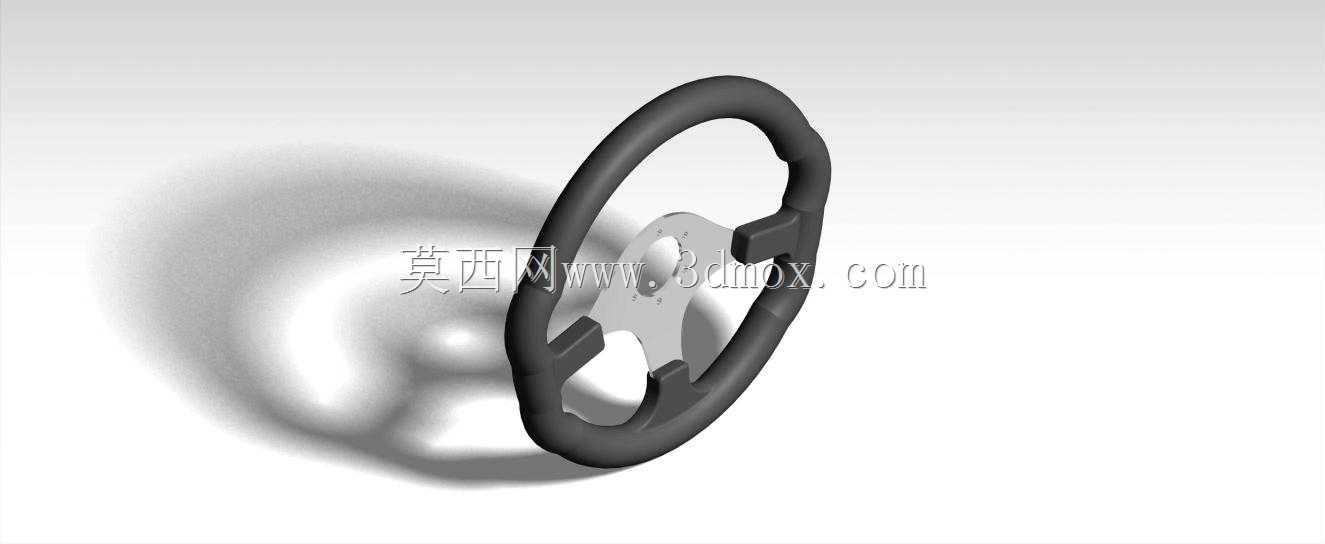

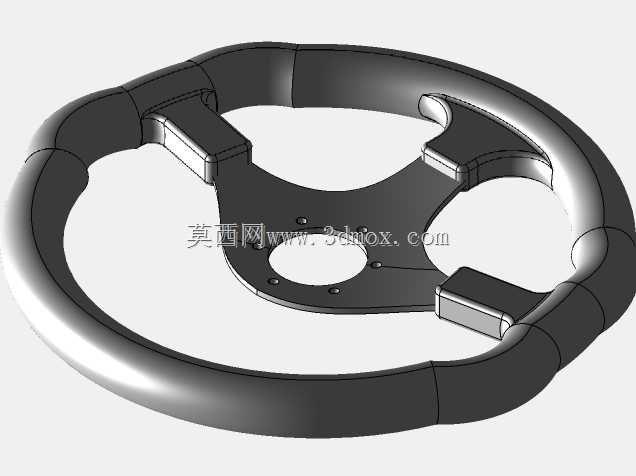

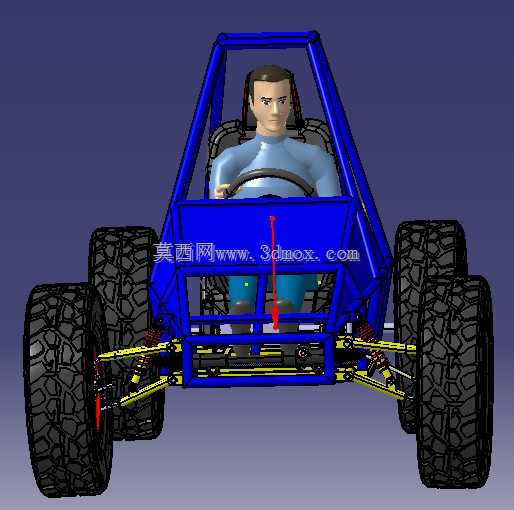

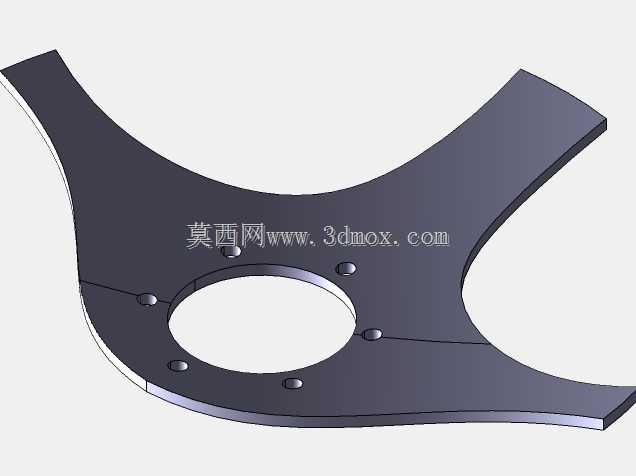

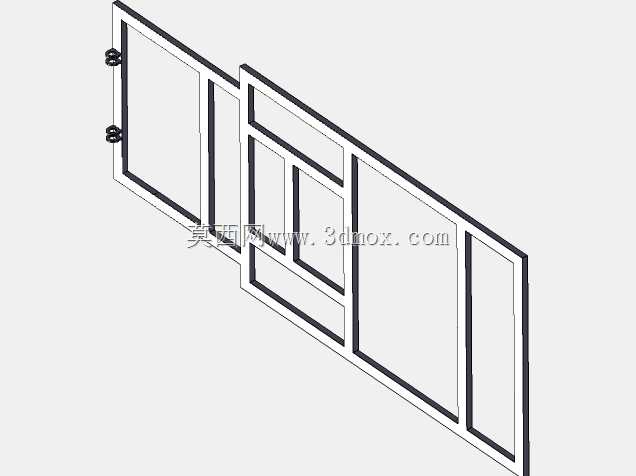

驾驶舱的布局按照单人驾驶的人机工程尺寸设计，座椅的安装位置、方向盘的倾角与高度都参考成年男性的人体尺寸参数，驾驶员操作时的手臂伸展角度、腿部踩踏空间都做了校核，防滚架的管材环绕驾驶舱形成封闭保护结构，在车辆发生侧翻时可以为驾驶员保留足够的生存空间，防滚架的管材直径与壁厚选择，参考同级别越野赛车的结构强度标准，在控制整车重量的前提下保证碰撞安全性。整车的所有安装边界都在建模阶段做了干涉检查，每一个部件的装配顺序都符合实际生产的装配逻辑，从车架焊接到总装的工序都可以直接对应三维模型的结构层级，不管是用于改装参考、教学演示还是原型车试制，都可以直接提取结构尺寸作为设计依据。
