卡丁车车架结构静力性能分析方案

　　在场地娱乐卡丁车的研发迭代环节，车架作为核心承载结构，其静力性能直接决定整车的行驶安全性、操控稳定性以及长期使用的结构可靠性，本次针对卡丁车承载结构开展的静力分析工作，核心目标是在满足结构强度要求的前提下，平衡材料成本、整车整备质量以及生产端的焊接工艺适配性，为量产阶段的材料选型和结构优化提供量化的数据支撑。

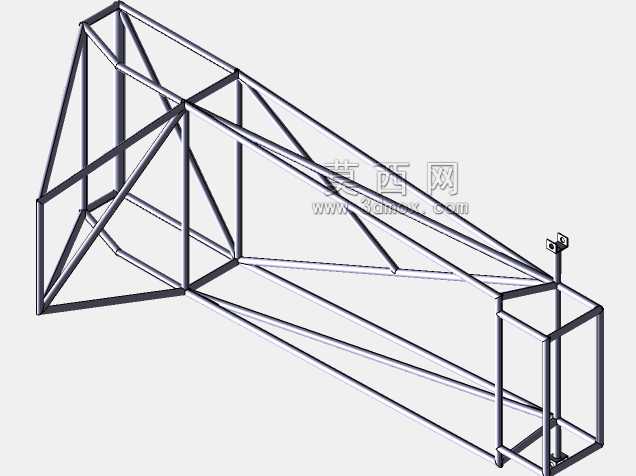

　　从实际应用场景来看，场地运营类卡丁车日常需要承载不同体重的驾乘人员，同时在场地行驶过程中会持续受到路面颠簸带来的冲击载荷，尤其是正面碰撞防护场景下，车架前部结构需要能够吸收规定范围内的冲击能量，避免结构出现不可逆的塑性变形，保障驾乘人员的生存空间。本次分析首先搭建了完整的车架线框模型，还原了钢管桁架结构的所有连接节点，包括主环、前环、侧边防撞结构、座椅安装横梁、转向机构安装支座、动力总成固定点位等关键承载部位的结构形态，所有杆件的连接关系均按照实际焊接工艺的约束条件设置，确保仿真边界与实际生产状态一致。

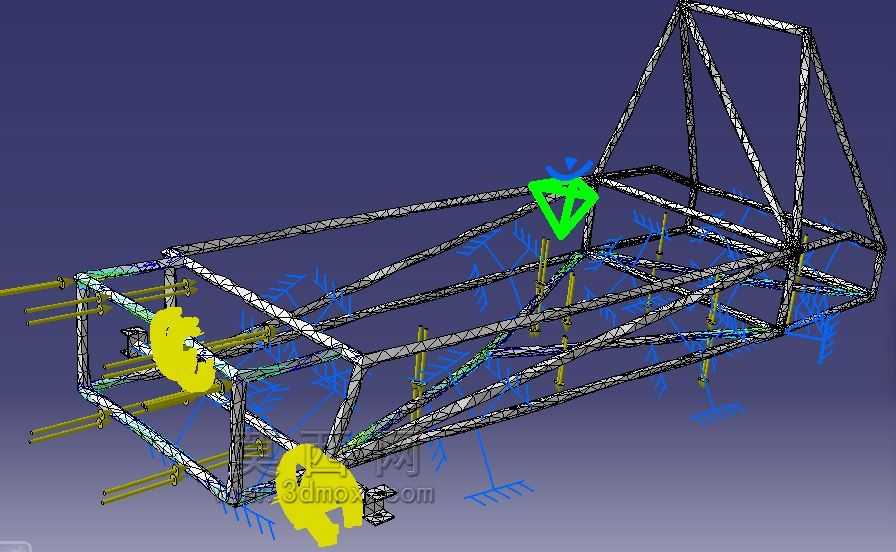

　　载荷工况的设置完全贴合实际使用场景，首先考虑驾乘人员的载荷输入，按照100kg的驾乘人员体重上限，将载荷均匀分配到座椅安装的四个固定点位，模拟驾乘人员在静态以及匀速行驶状态下对车架的持续压力；其次设置正面冲击载荷工况，在车架前部防撞结构的中心点施加5000N的水平冲击载荷，模拟车辆低速撞击场地防护设施时的受力状态，这一载荷值是结合场地卡丁车最高行驶速度、整车整备质量以及碰撞缓冲距离计算得出的，完全匹配场地运营的实际风险场景。

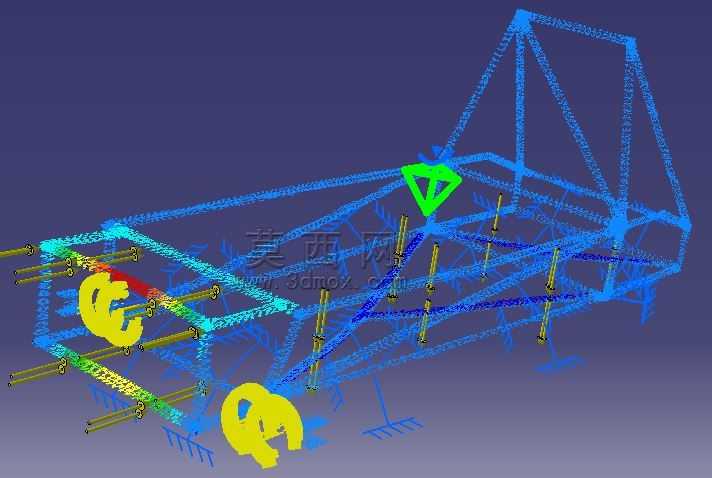

　　材料性能对比是本次分析的核心内容之一，首先针对铝制底盘方案开展仿真计算，从应力云图的分布结果可以看出，在驾乘人员载荷与正面冲击载荷的共同作用下，铝制底盘的前部纵梁与主环连接位置、座椅安装横梁的中部位置应力值均超过了铝合金材料的屈服强度，会出现明显的塑性变形，无法满足长期使用的强度要求，同时铝制材料的焊接需要专用的氩弧焊设备，对生产端的工人技能要求更高，材料本身的采购成本也远高于普通钢管，综合成本控制的要求并不适配批量生产的场地卡丁车项目。

　　随后针对钢制车架方案开展同工况的仿真计算，结果显示所有关键承载点位的应力值均远低于钢材的屈服强度，结构变形量也在设计允许的弹性变形范围内，即使在冲击载荷作用下，结构也不会出现永久性的变形，完全满足强度和刚度要求。从生产端来看，普通碳素钢管的焊接可以采用常规的二氧化碳气体保护焊，生产设备投入低，工人操作门槛低，材料采购成本也具备明显优势，唯一需要权衡的是钢制材料的密度更高，会带来一定的整备质量上升，这就需要在后续的结构优化中，通过调整不同部位的钢管壁厚、优化杆件的传力路径，在保证强度冗余的前提下尽可能削减非承载部位的材料用量，实现轻量化与结构强度的平衡。

　　从安装边界的尺寸控制来看，车架的整体宽度需要匹配场地赛道的宽度限制，两侧的防撞结构外沿宽度不能超过规定的尺寸上限，避免会车时出现结构干涉；前部的安装点位需要预留出转向机构、制动踏板总成的安装空间，各个安装孔位的位置度公差需要控制在合理范围内，保证后续总装环节零部件的装配精度；后部的动力总成安装区域需要匹配发动机以及传动系统的外形尺寸，预留足够的维护操作空间，方便后期运营过程中的零部件更换与保养作业。

　　从结构传力路径的设计来看，整个桁架结构的杆件布置遵循最短传力路径的原则，正面冲击载荷会通过前部纵梁分散到两侧的主结构杆件，再传递到后部的主环结构以及座椅安装区域，避免载荷在局部节点出现应力集中；侧边防撞结构采用斜向杆件支撑，将侧面碰撞的载荷快速分散到上下两层的主横梁上，提升侧面碰撞的防护能力；座椅安装位置的横梁采用双层结构设计，既保证了座椅固定的强度，也能够在车辆发生后部碰撞时为驾乘人员提供足够的背部支撑。

　　在仿真结果的后处理环节，重点关注了各个焊接节点的应力分布情况，因为钢管桁架结构的失效大多出现在焊接连接位置，针对应力值相对较高的几个节点，后续可以通过增加局部加强筋、调整杆件的焊接角度、增大焊缝长度的方式进一步提升结构强度，避免长期交变载荷作用下出现焊缝开裂的问题。同时针对车架的安装支座位置，比如转向机固定座、减震器安装点等局部承载较大的位置，仿真结果显示这些位置的应力集中现象相对明显，后续可以通过增加局部衬板的方式分散应力，提升局部结构的承载能力。

　　整个分析过程没有盲目追求过高的强度冗余，而是紧密结合场地卡丁车的实际运营需求，在满足安全标准的前提下尽可能控制生产成本和整车重量，毕竟场地运营类卡丁车的使用强度高、损耗快，过高的材料成本会大幅提升运营方的前期投入，过重的整车质量也会提升动力系统的负载，增加运营过程中的能耗成本和零部件损耗速度。通过本次静力分析得到的量化数据，能够直接指导后续的车架结构优化和材料选型工作，避免了传统经验设计带来的性能冗余或者强度不足的问题，让最终的量产车架结构在安全性、经济性、实用性三个维度达到最优的平衡状态。
