摩托车通用款曲面反光后视镜结构

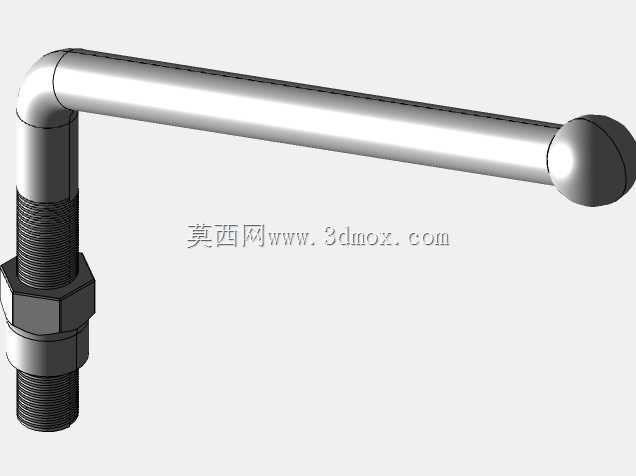

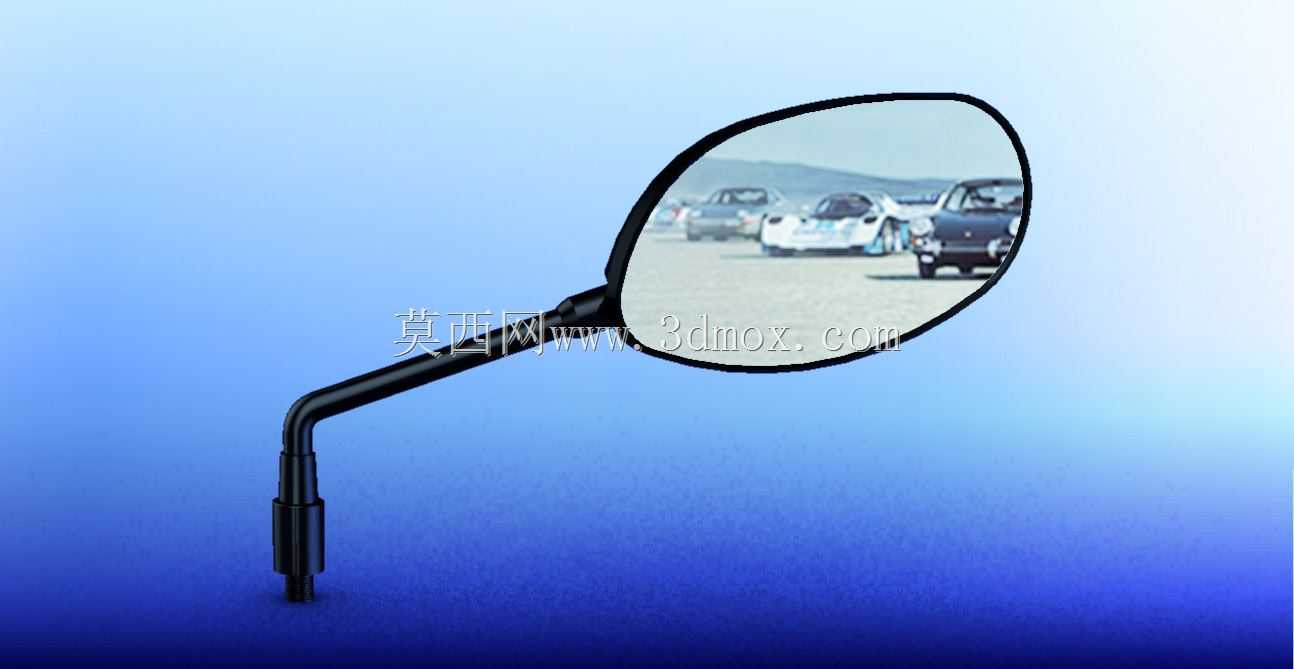

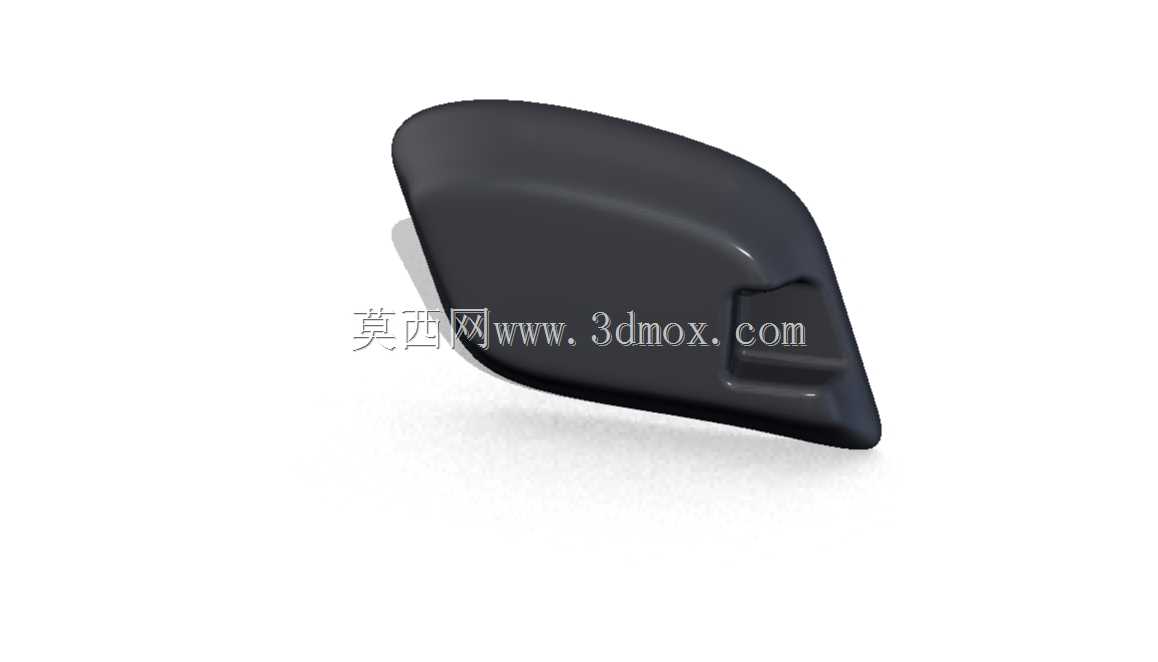

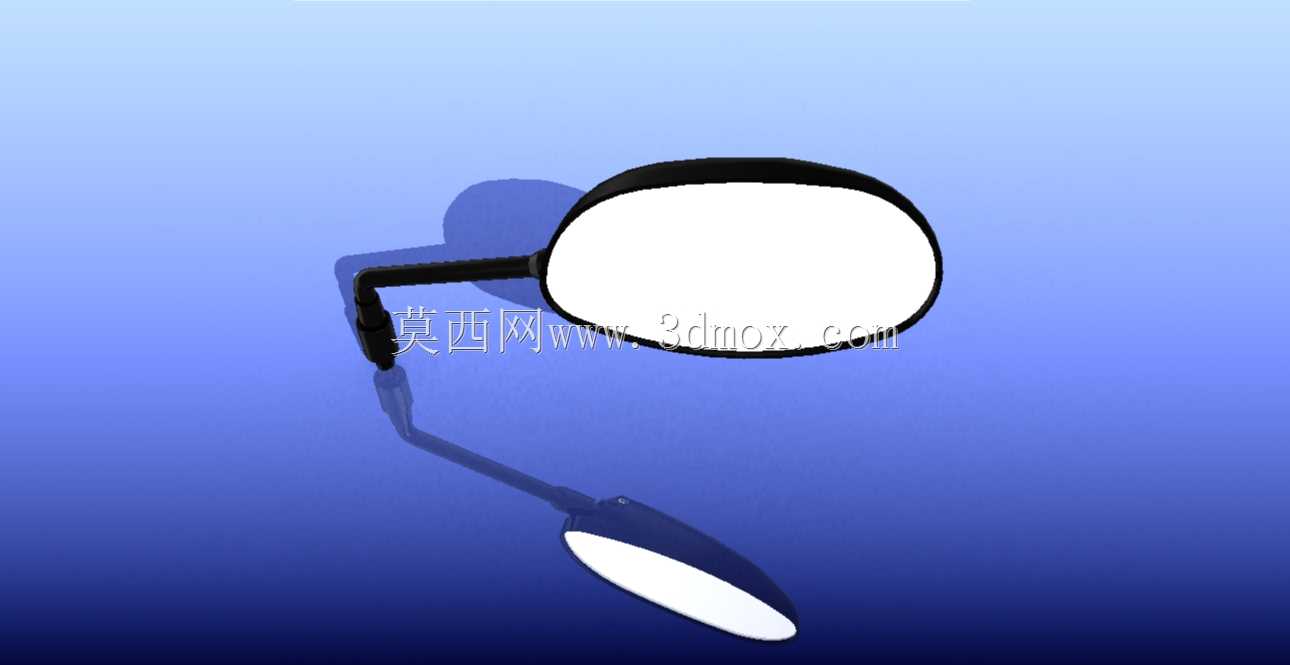

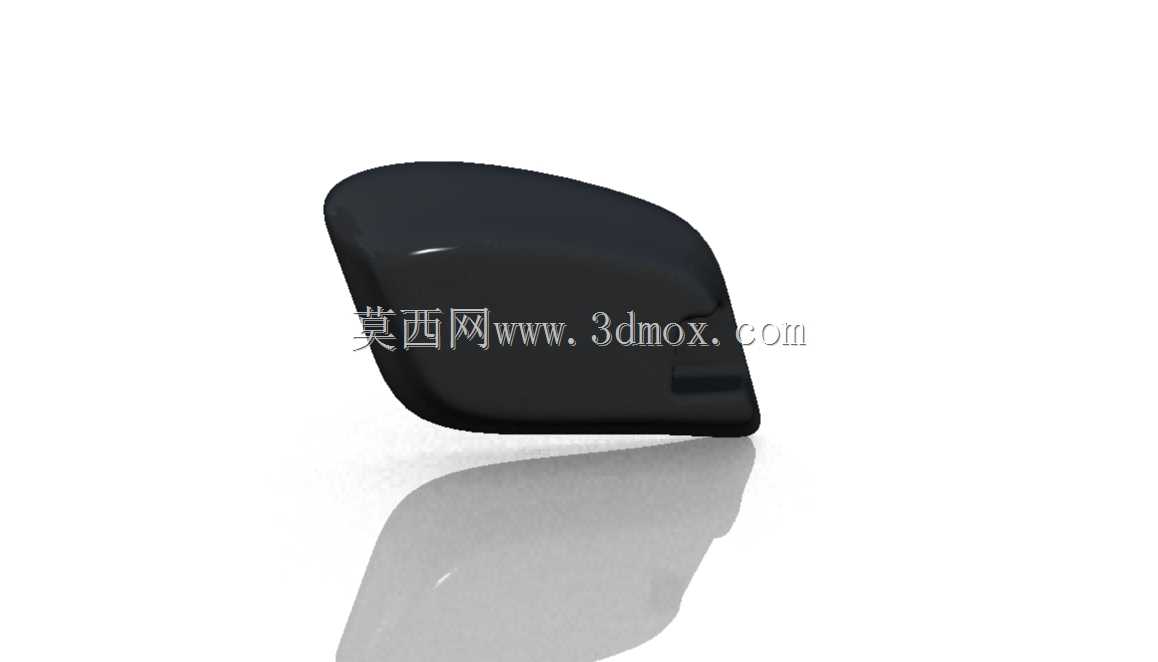

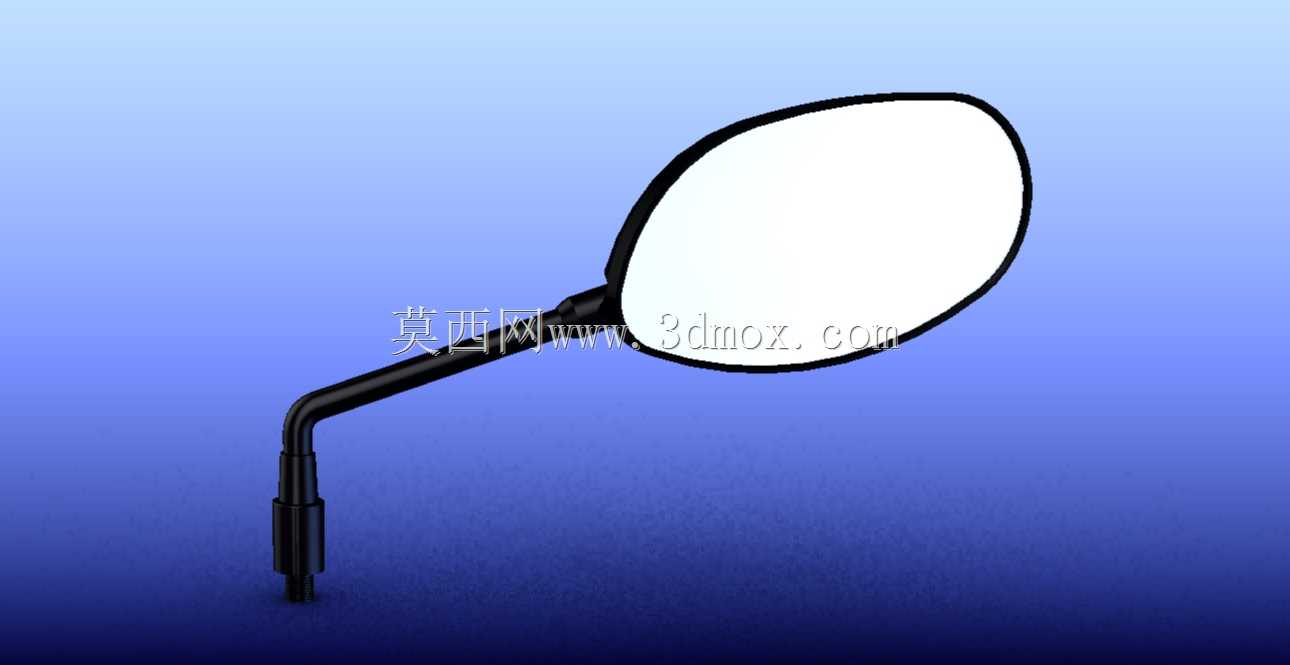

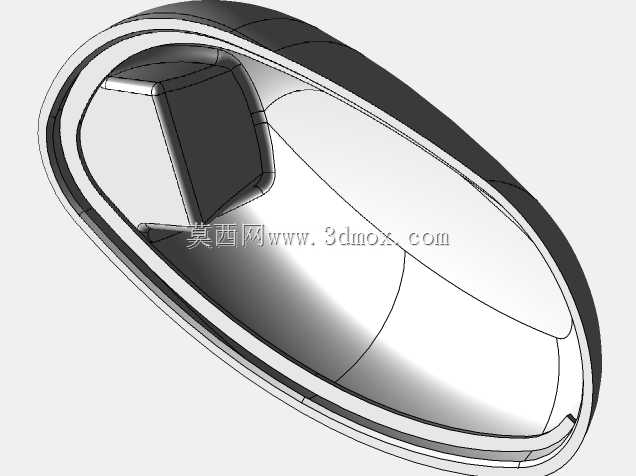

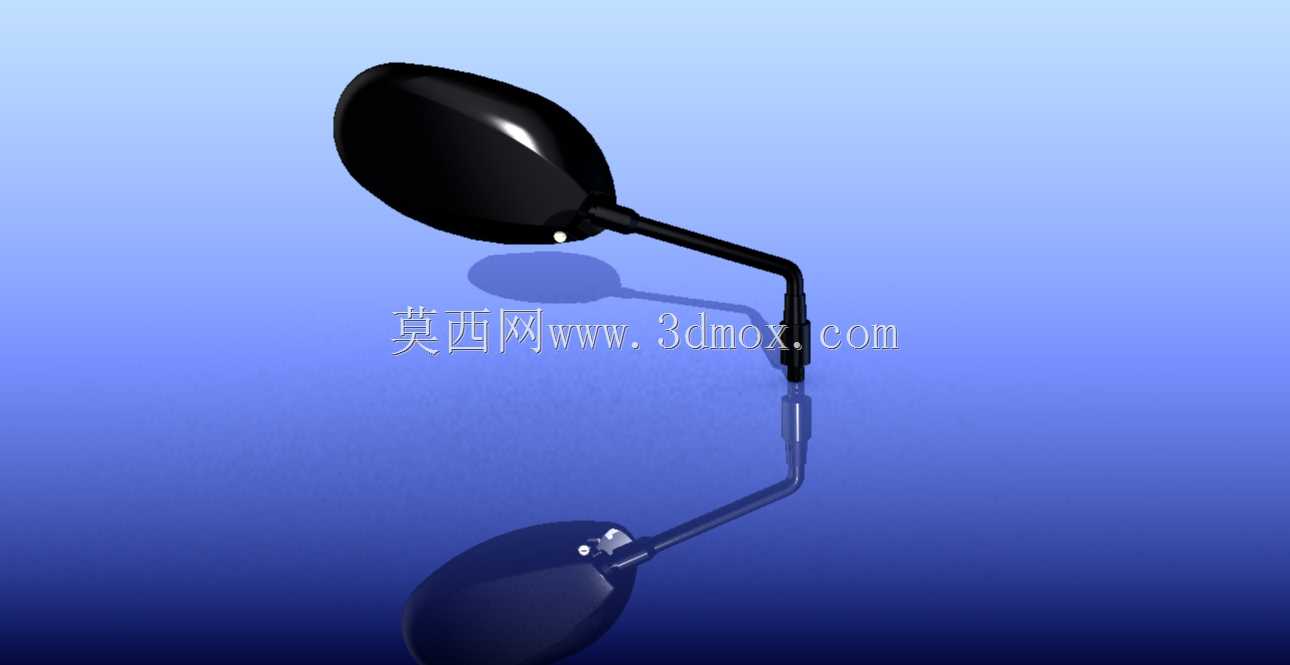

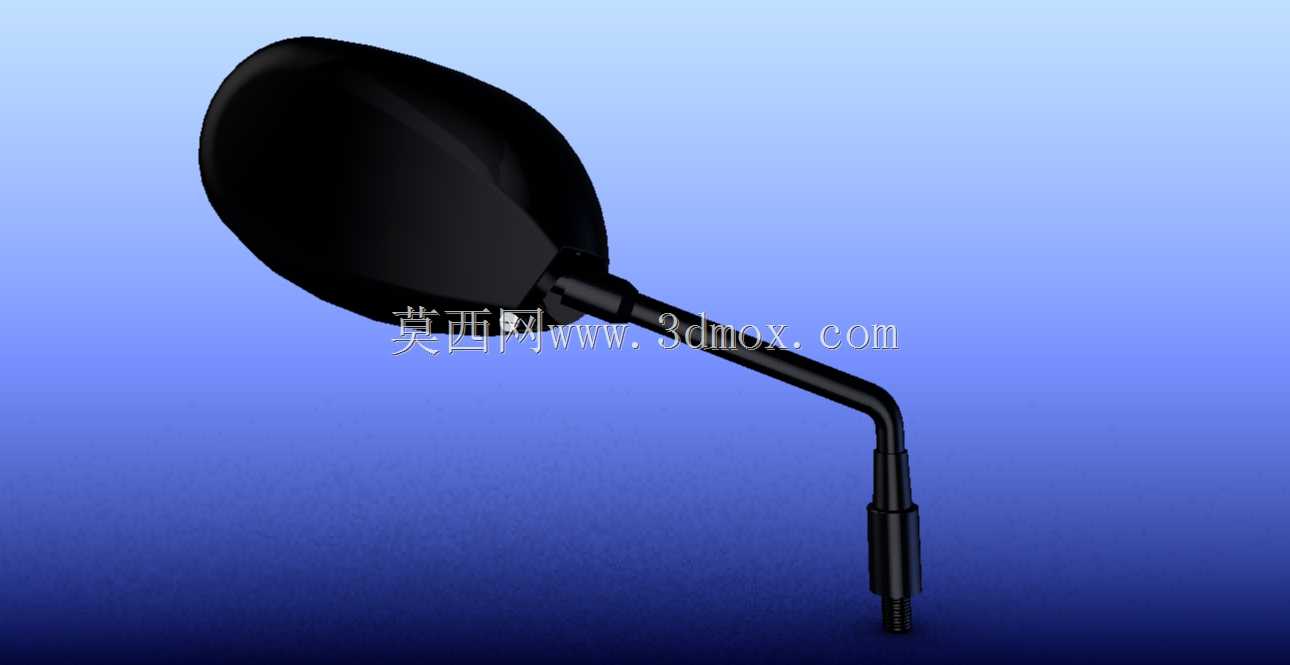

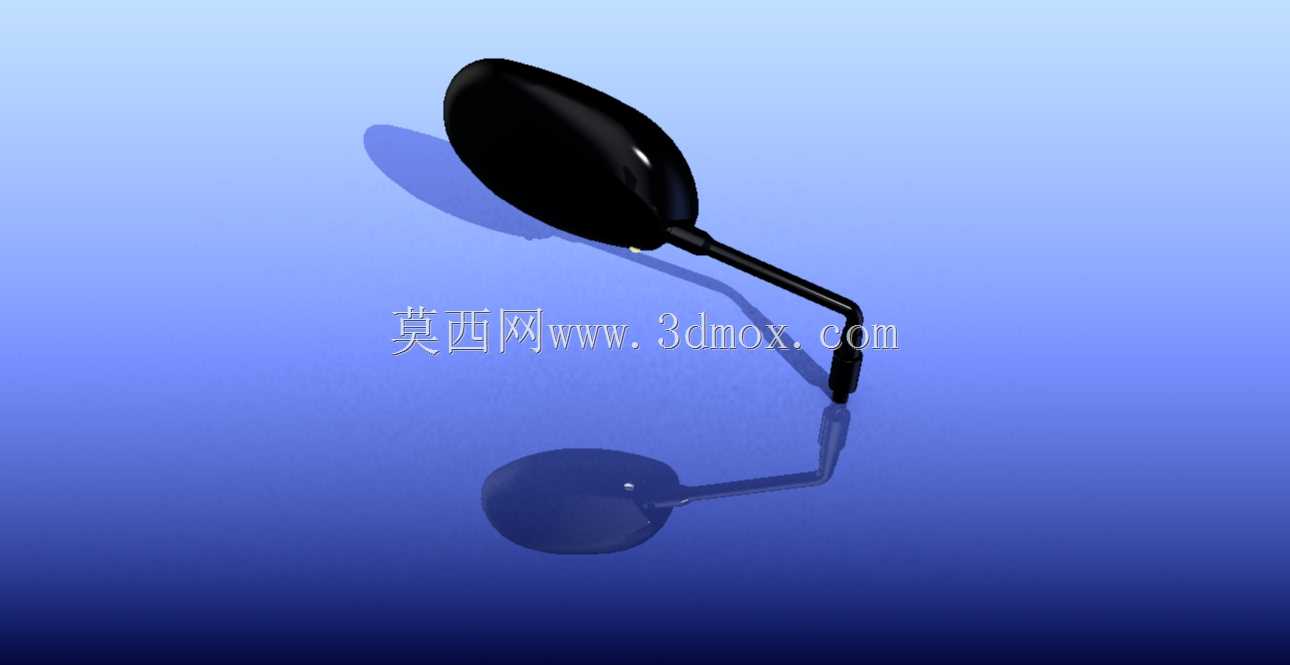

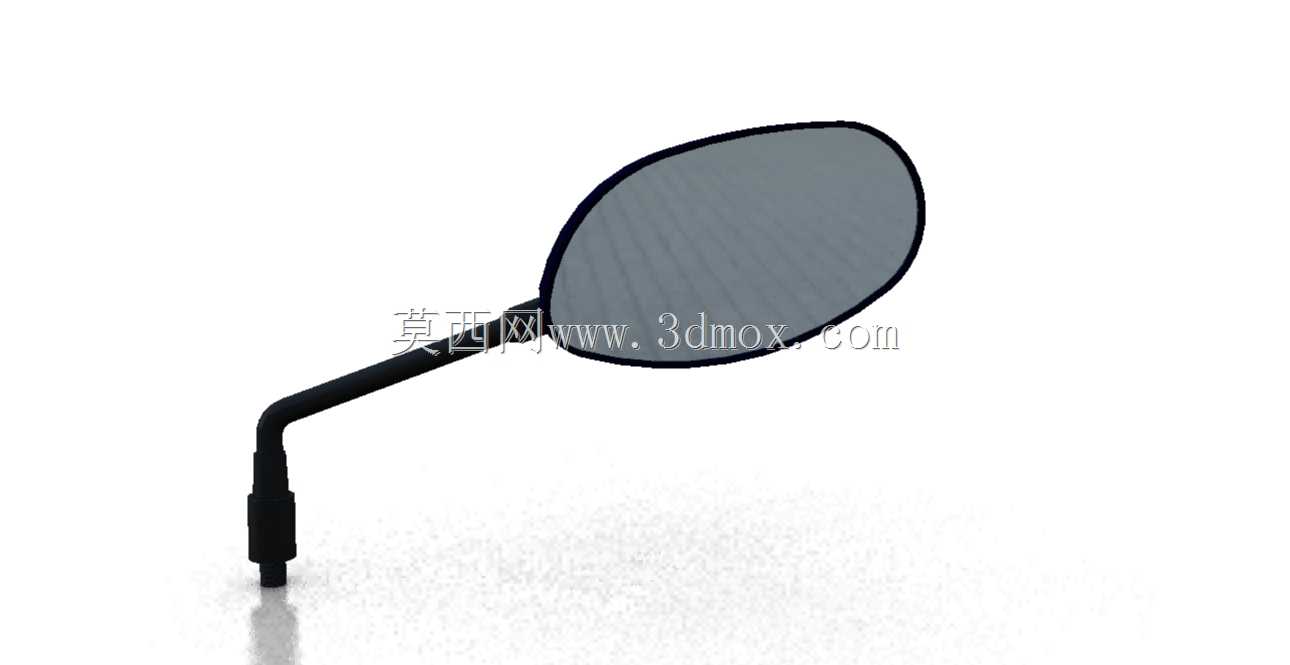

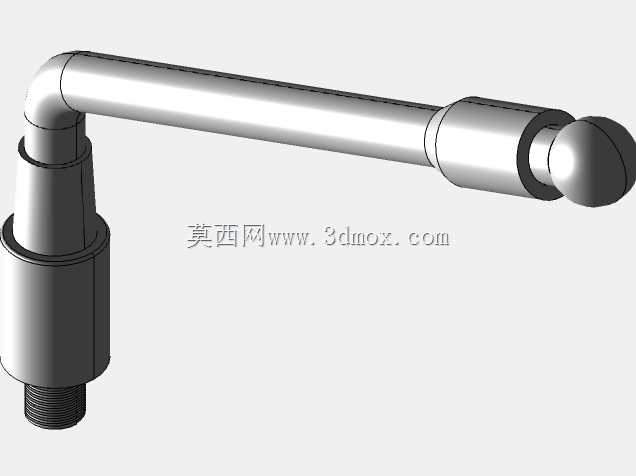

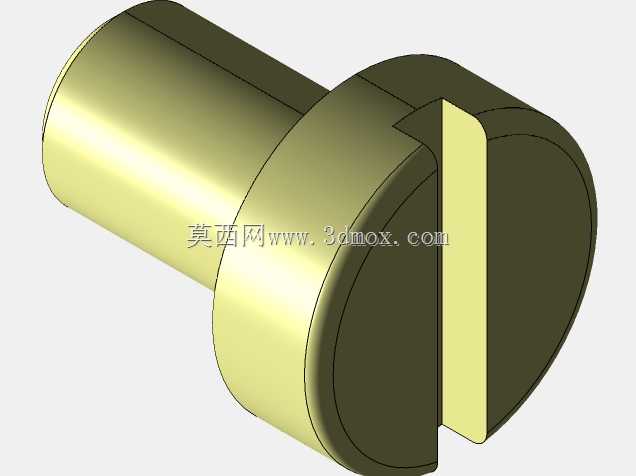

日常两轮骑行场景里，后视镜是骑手获取侧后方路况信息的核心部件，这款后视镜的结构设计首先围绕骑行视野需求展开，镜面采用大曲率凸面光学曲面，相比平面镜片能覆盖更宽的侧后方视野范围，有效缩减骑手骑行过程中的视觉盲区，变道、转向时无需大幅转头即可观察到相邻车道的车辆动态，降低骑行过程中的安全隐患。镜身外壳采用流线型弧面过渡设计，骑行过程中能有效降低迎风风阻，减少高速骑行时镜身产生的抖动，避免镜面视野因气流冲击出现模糊、震颤的情况，同时弧面外壳不会形成尖锐凸起，意外剐蹭时能降低对周边物体或人员的磕碰伤害。镜杆采用弯折式金属结构，杆身做了等径圆柱设计，底部预留标准螺纹安装接口，适配市面上绝大多数跨骑、踏板摩托车的车把安装位，安装时可根据骑手的坐姿、身高调整镜杆的旋转角度，将镜面调整到最合适的观察视野位置，安装边界适配车把直径22mm的通用安装座，螺纹规格采用通用公制细牙螺纹，无需额外改装配件即可完成装配。镜面与镜壳的连接位置做了万向调节阻尼结构，骑手可直接手动掰动镜面调整俯仰、左右角度，调整后阻尼结构能提供足够的保持力，日常骑行颠簸不会出现镜面移位的情况，同时该结构预留了足够的调节行程，不同身高、不同骑行姿态的骑手都能找到适配的观察角度。镜壳边缘做了包边式结构，能将镜面完全嵌合在壳体内，日常轻微磕碰不会直接冲击镜面边缘，降低镜面碎裂的风险，同时包边结构能阻挡雨天行车时雨水顺着镜面边缘流到镜面上，减少镜面挂水影响视野的情况。镜杆底部的安装位置做了防滑齿结构，拧紧固定螺母后，齿面与车把安装座咬合，即使长期受骑行振动影响，镜杆也不会出现松动旋转、视野偏移的问题，整体结构没有多余的冗余设计，所有结构特征都围绕骑行场景下的实用性、可靠性展开，兼顾视野需求、安装适配性与长期使用的耐用性，建模过程中曲面过渡连续无尖角，符合注塑成型的工艺要求，镜杆的弯折角度经过反复校核，既保证安装后镜面处于骑手的自然视线范围内，又不会因为杆身过长导致停车时容易剐蹭周边物体。
