哥伦比亚钢管桁架式卡丁车底盘结构设计

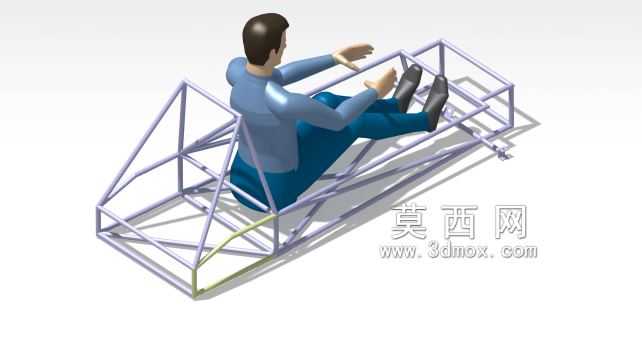

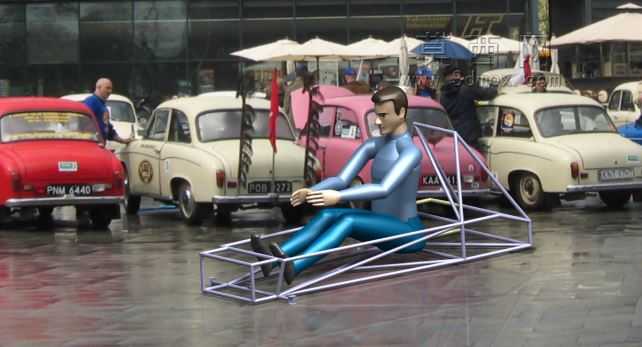

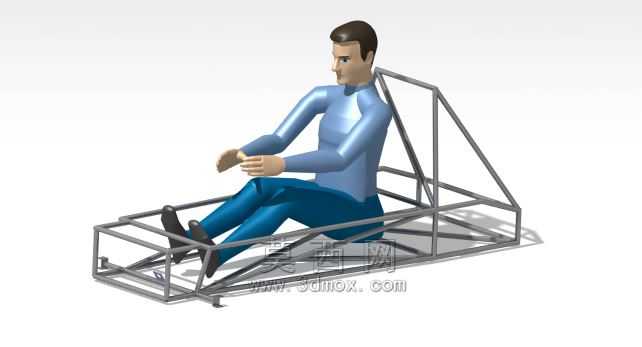

　　这套卡丁车底盘采用空间钢管桁架式结构，核心应用场景覆盖户外休闲竞速、场地游乐运营、青少年赛车入门培训等多个领域，区别于民用代步车辆的承载式车身设计，桁架结构在轻量化与结构刚性之间找到了极佳的平衡，完全匹配卡丁车低重心、高操控响应的使用需求。从实际用途来看，该底盘作为卡丁车的核心承载基体，需要承接驾驶员体重、动力总成输出载荷、转向系统反力、制动系统力矩以及行驶过程中路面传递的颠簸冲击，所有外挂系统的安装定位都要以底盘的基准孔位为依托，是整车性能调校的核心基础。设计过程中优先考虑了人机工程边界，结合成年驾驶员的坐姿体态预留了座椅安装区间，图中搭载的标准人体模型坐姿高度、腿部伸展空间、手臂握持方向盘的距离都经过反复校核，

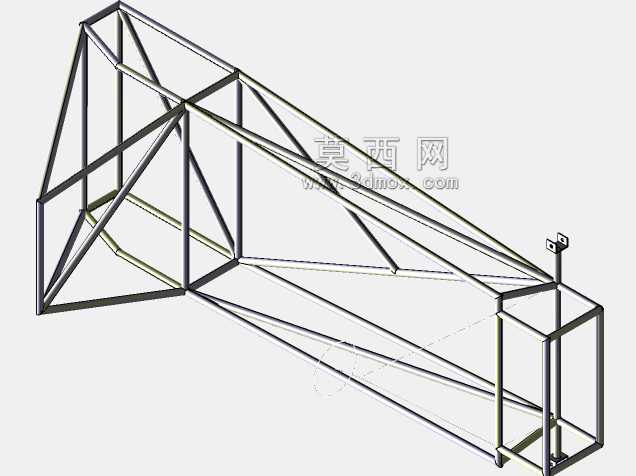

　　确保长时间驾驶不会出现肢体局促的问题，驾驶员臀部落点位于前后轴荷分配的最优区间，能保证行驶过程中前后轮抓地力的均衡性。结构设计上采用冷拔无缝钢管弯折后焊接成型，主纵梁沿整车前后方向贯通，横向支撑管按照载荷传递路径布置，在转向机安装位、制动踏板安装位、动力单元固定点、后轴安装座这些应力集中区域，额外增加了斜向加强筋形成三角形稳定结构，避免激烈驾驶过程中出现车架形变影响操控精度。底盘的离地间隙经过针对性调校，既保证场地行驶时不会因为路面微小凸起磕碰底盘最低点，又能把整车重心控制在较低水平，减少高速过弯时的侧倾趋势，轮距与轴距的参数匹配参考了主流入门竞速卡丁车的通用标准，能够兼容市面上多数通用规格的轮胎、转向节、制动卡钳等配件，

　　降低后期运维的配件采购难度。安装边界方面，底盘前端预留了转向立柱的安装通孔与固定支架，位置刚好对应驾驶员腿部前方的操作区间，不会干涉踏板的踩踏行程；中部座椅安装位预留了多组调节孔位，可以根据不同身高驾驶员的需求调整座椅前后位置，适配不同体型的使用者；后部动力安装区预留了发动机与传动系统的安装平面，固定点的位置公差控制在较小范围内，保证动力输出轴与后驱动轴的同轴度要求，减少传动过程中的动力损耗与异常振动。制动系统的安装位布置在底盘中部靠前的位置，制动拉杆的走向沿着桁架管梁的内侧布置，避免行驶过程中被路面杂物剐蹭损坏，同时预留了制动总泵、制动管路的固定卡扣位，保证管路排布整齐不会出现弯折堵死的问题。

　　整个桁架结构的焊缝位置都设计在应力相对较小的区域，避免焊缝直接承受交变载荷的冲击，所有钢管的连接处都采用相贯线切割处理，保证管材之间贴合紧密，提升焊接强度的同时减少焊接变形量。设计阶段还考虑了后期改装的拓展性，在底盘两侧预留了防护杠、脚踏板、外观覆盖件的安装孔位，不需要二次打孔破坏主结构强度就能完成周边配件的加装，底盘前部预留的安装位还可以根据需求加装防撞缓冲结构，进一步提升场地运营使用时的安全性。从载荷传递路径来看，路面冲击通过轮胎传递到轮轴，再通过悬架连接点传递到桁架结构，最终通过多组斜向管梁分散到整个车架，避免局部应力集中导致的结构疲劳损坏，经过结构校核，该底盘能够承受常规竞速驾驶过程中的所有载荷工况，不会出现永久性形变。
