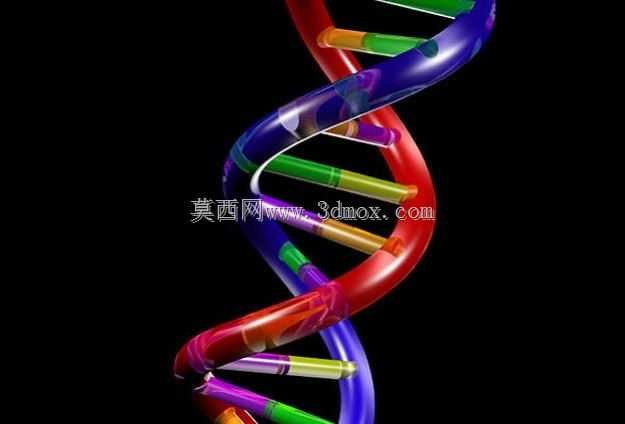

双螺旋DNA结构教学展示三维造型

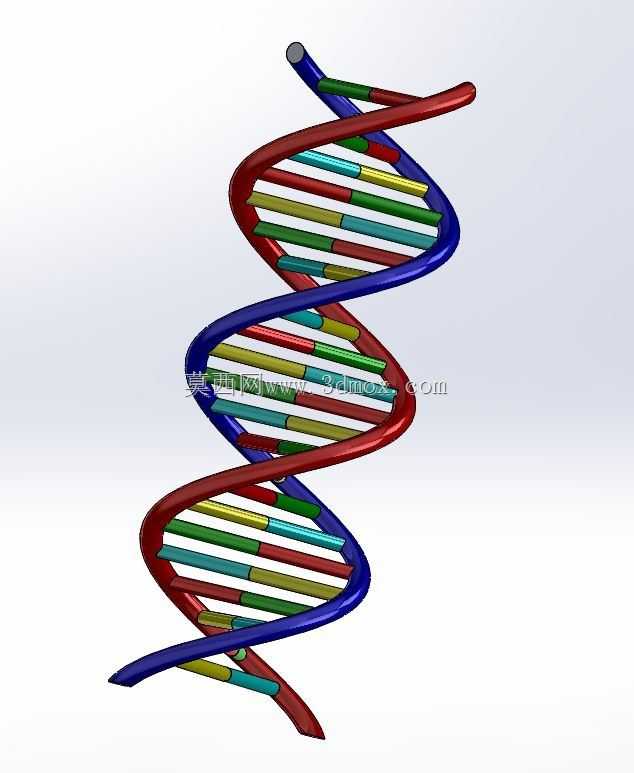

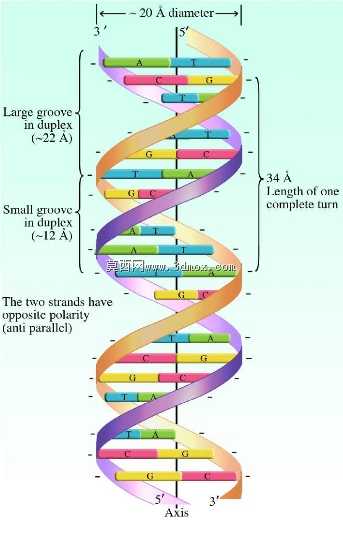

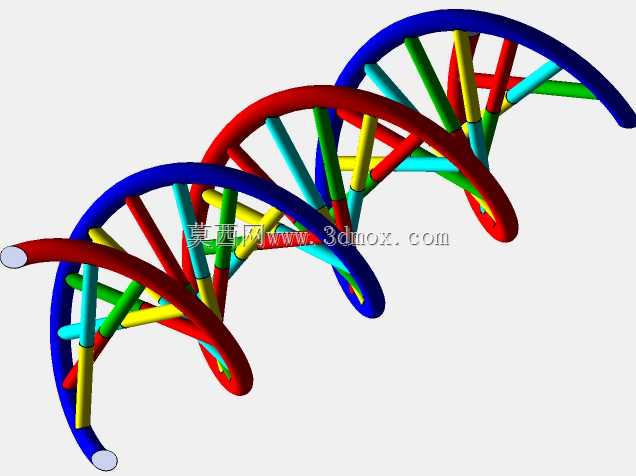

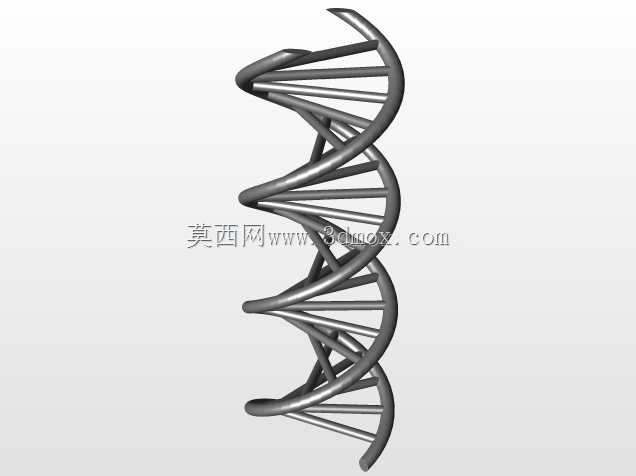

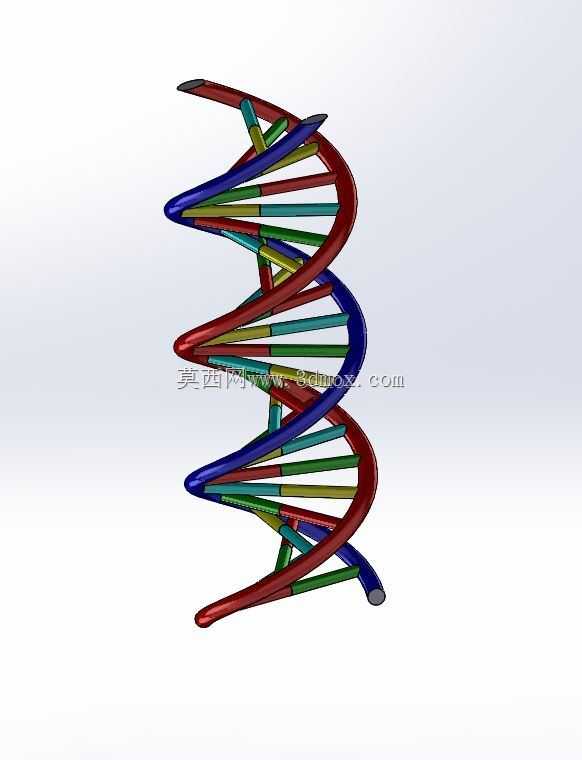

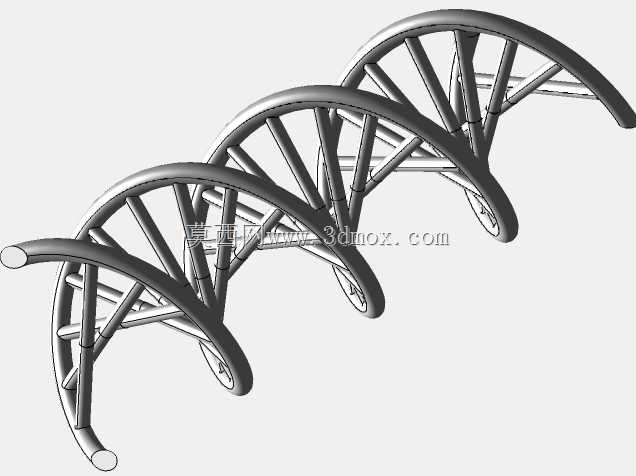

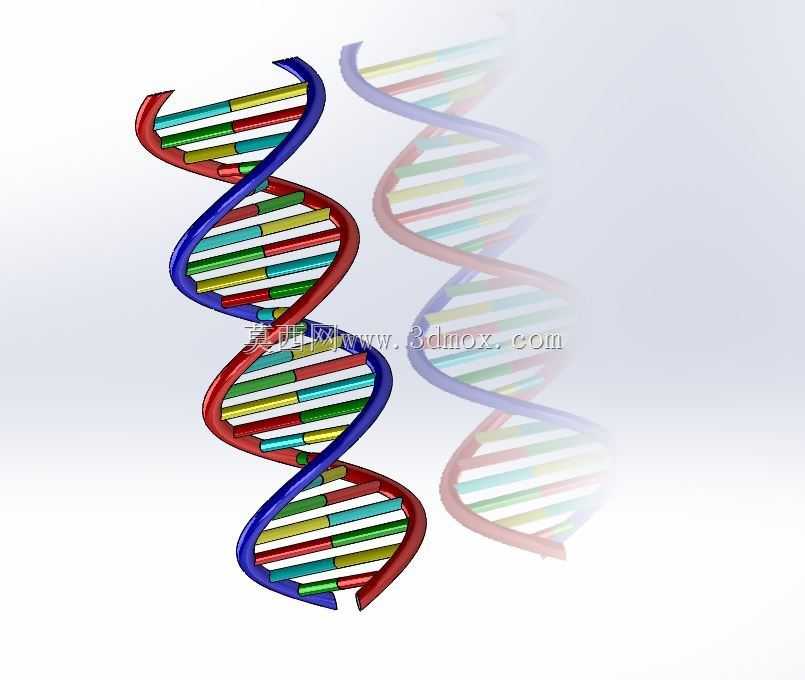

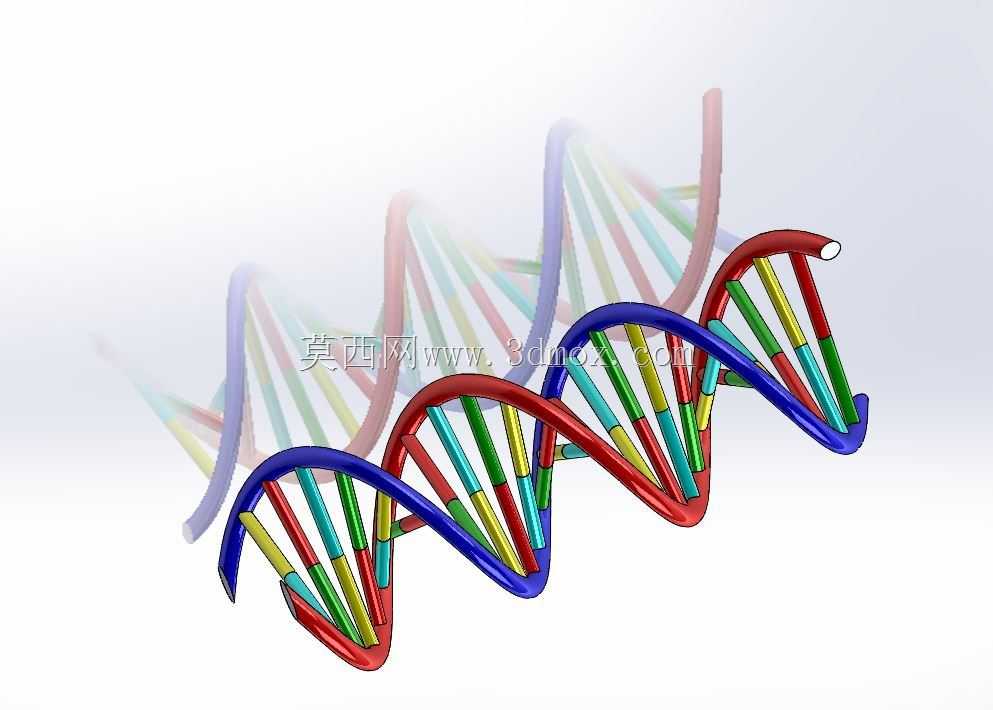

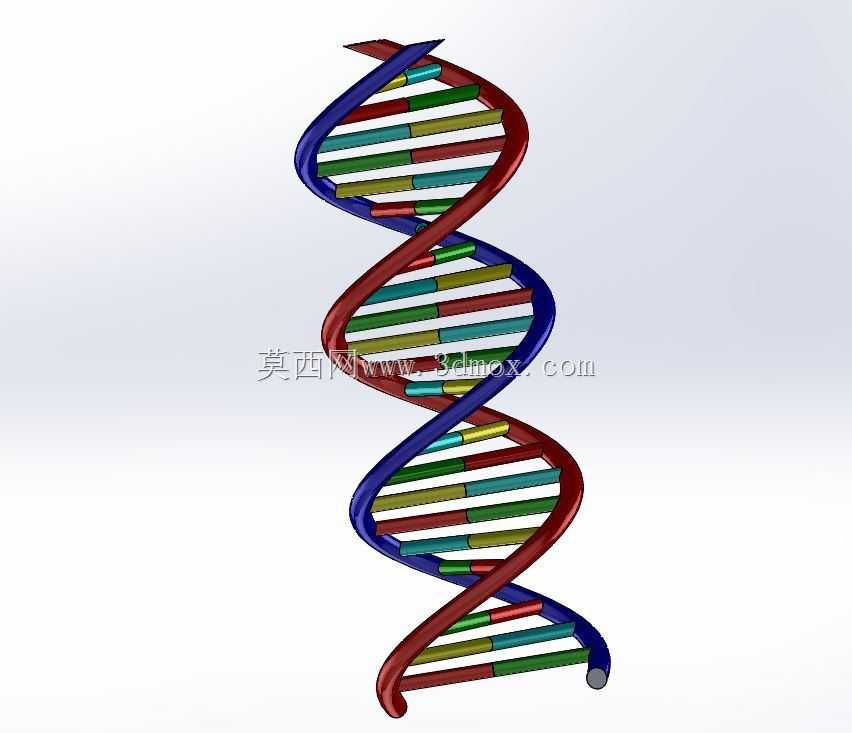

这款双螺旋结构造型，核心服务于生物教学展示、科普展陈场景的实体教具制作需求，在高校生物实验室、科技馆科普展区、中学生物课堂的教具开发中，这类结构是展示遗传物质分子形态的核心载体。从实际使用场景出发，该造型可直接适配3D打印、亚克力粘接、树脂翻模等多种教具加工工艺，无需额外做结构拆件优化，就能满足小批量教具生产的精度要求。设计过程中优先还原了双螺旋反向平行的核心结构特征，两条主螺旋肋采用等螺距螺旋路径生成，相邻碱基对的连接段严格保持垂直于螺旋中心轴的排布逻辑，每一圈螺旋排布的碱基对数量完全匹配真实DNA分子的结构比例，避免教学展示中出现结构误导。从安装边界来看，该造型底部预留了直径8mm的标准安装柱接口，可直接适配常规教学展示台的M8螺纹安装孔，整体高度控制在220mm，最大螺旋外径75mm，放置在标准实验台展架上不会占用过多操作空间，同时足够的结构尺寸能让教室内后排学生清晰观察到螺旋的扭转形态与碱基对的排布规律。结构细节上，主螺旋肋做了2mm的圆角过渡处理，避免实体加工后出现锐边划伤的风险，碱基对连接段与主肋的衔接位置采用一体化布尔运算生成，没有多余的拼接缝隙，打印或翻模后无需大量打磨修整就能获得顺滑的表面质感。设计时特意区分了不同碱基对的配色逻辑，可直接对应教学中A-T、G-C碱基配对的讲解需求，不同颜色的分段结构在建模时做了独立的实体分组，后续加工时可直接拆分做分色处理，无需重新绘制分色线。在结构强度校核上，主螺旋肋的截面直径设置为6mm，即使采用PLA材料3D打印，日常教学拿取、移动过程中也不会出现螺旋段弯折断裂的问题，碱基对连接段采用3mm直径的圆柱结构，既保证了结构辨识度，又不会因为过细出现易损问题。这类结构建模过程中，核心难点在于螺旋路径的精准控制，若螺距参数出现偏差，会直接导致双螺旋的两条肋条出现错位，无法呈现正确的反向平行结构，建模时采用可变截面扫描结合螺旋线基准路径的方式生成主肋，再通过圆周阵列的方式排布碱基对连接段，每一个连接段的端面都与对应位置的螺旋肋曲面做完全约束贴合，避免出现衔接缝隙。针对展陈场景的使用需求，该造型底部的安装接口还可适配旋转展示台的连接轴，通电后可缓慢旋转，全方位展示双螺旋的三维扭转结构，比静态平面图片更具直观性，能帮助学生快速建立分子结构的空间认知，解决生物教学中微观结构难以具象化展示的痛点。
