带轮式仿古滑膛火炮结构三维造型

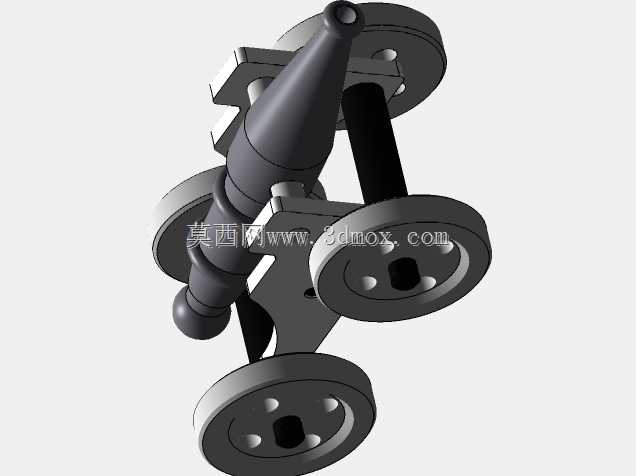

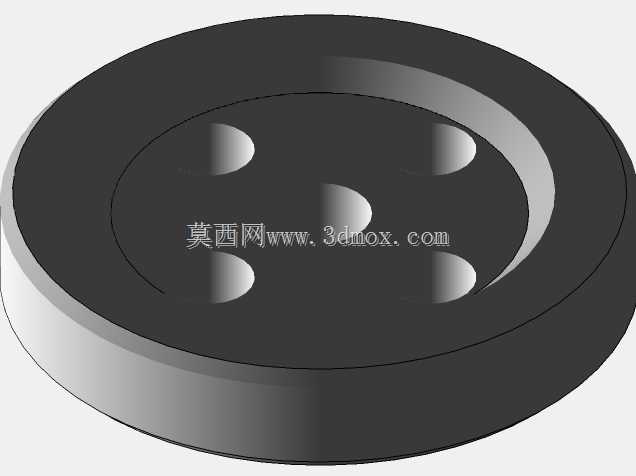

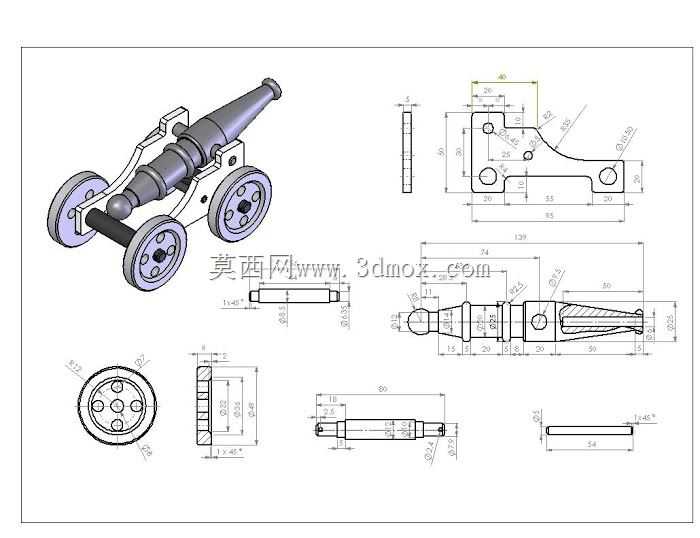

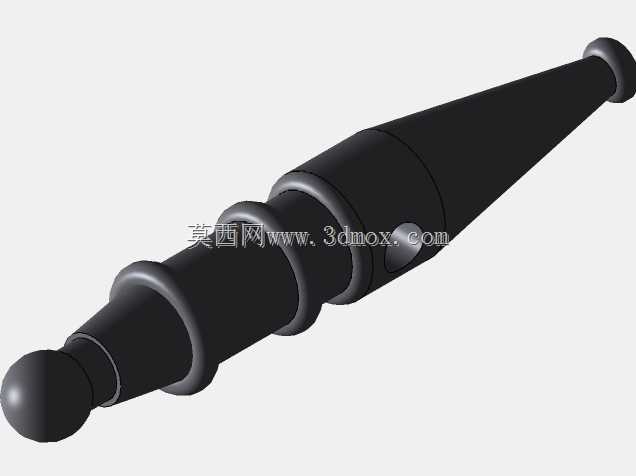

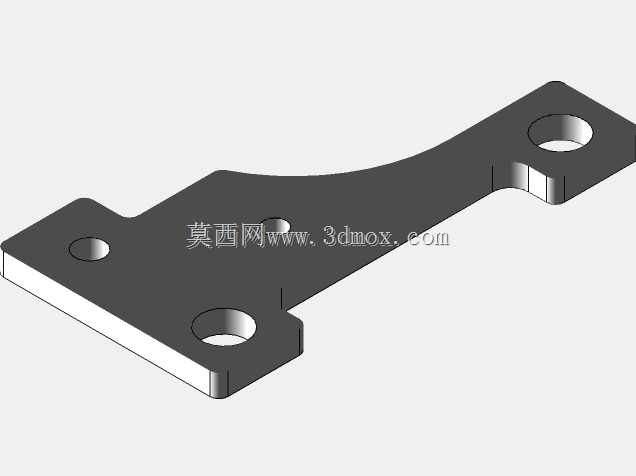

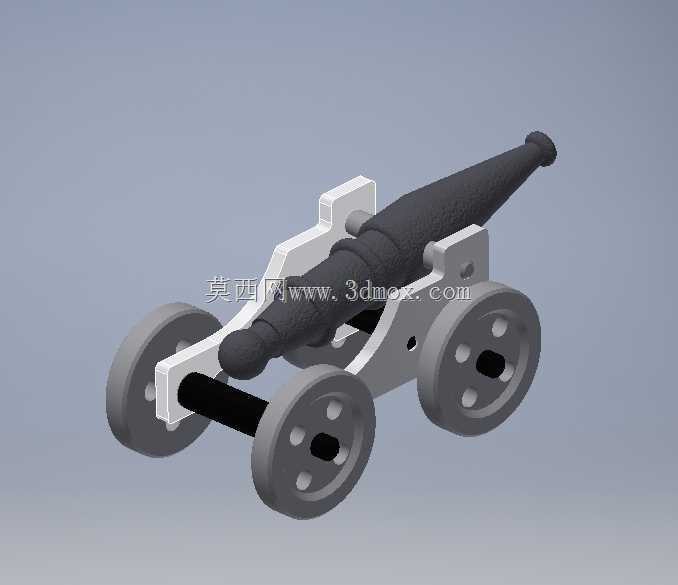

这款仿古轮式滑膛炮的三维造型，核心还原了近代前膛火炮的经典结构逻辑，可用于军工科普教具制作、古兵器复原展示、文创周边结构验证等多个场景。从实际功能来看，该结构完整复现了老式火炮的炮身俯仰调整、轮式机动、炮架支撑的核心功能，炮身与炮架的铰接结构预留了足够的俯仰转动间隙，可模拟不同射角的调整状态，轮组与轮轴的配合间隙按照实际滑动摩擦工况设置，既保证转动顺畅又不会出现结构松垮的问题。设计过程中优先遵循了老式火炮的结构比例逻辑，炮身长度与轮径的比例、炮架前后支撑的跨度、轮轴安装位置都参考了留存的实物测绘比例，没有做夸张的艺术化变形，保证结构外观的写实性。炮身部分做了分段式的结构处理，炮口、炮管加强箍、炮尾尾珠的结构都单独做了特征区分，既还原了老式铸铁炮的外观特征，也方便后续拆分做爆炸视图展示装配关系。炮架部分采用了双侧板支撑的结构，侧板上的铰接孔、轮轴安装孔的位置做了同轴度约束，装配时不会出现孔位错位的问题，轮组采用了带镂空减重孔的结构，既还原了老式木辐条包铁轮的外观特征，也在三维结构上做了合理的简化，避免过多细碎特征导致后续工程出图时线条过于杂乱。安装边界方面，整体结构的外接矩形尺寸按照常规桌面展示教具的比例设置，炮身处于水平状态时的总高度、总宽度、总长度都控制在常规文创摆件的尺寸区间内，轮组的最低点作为整个结构的安装基准面，炮架尾部的支撑块与轮组最低点处于同一水平面，保证放置时的稳定性，不会出现前倾或者侧翻的问题。炮身与炮架的铰接轴采用了贯穿式的结构设计，轴的两端做了限位特征，避免装配后出现轴向窜动，炮管的内腔做了简化的直孔处理，不需要还原复杂的膛线结构，适配这类仿古模型的展示定位。整个装配结构的约束关系完全按照实际机械装配逻辑设置，没有出现过约束或者欠约束的问题，拖动轮组可以模拟整体移动的状态，转动炮身可以模拟俯仰调整的动作，完全满足结构演示、装配练习的使用需求，也可以作为古兵器主题的3D打印原型结构使用，拆分后的各个零件都具备单独打印的结构强度，没有出现薄壁或者悬空过大的结构，适配常规的FDM打印工艺要求。
