简约U型内嵌式塑料拉手结构设计

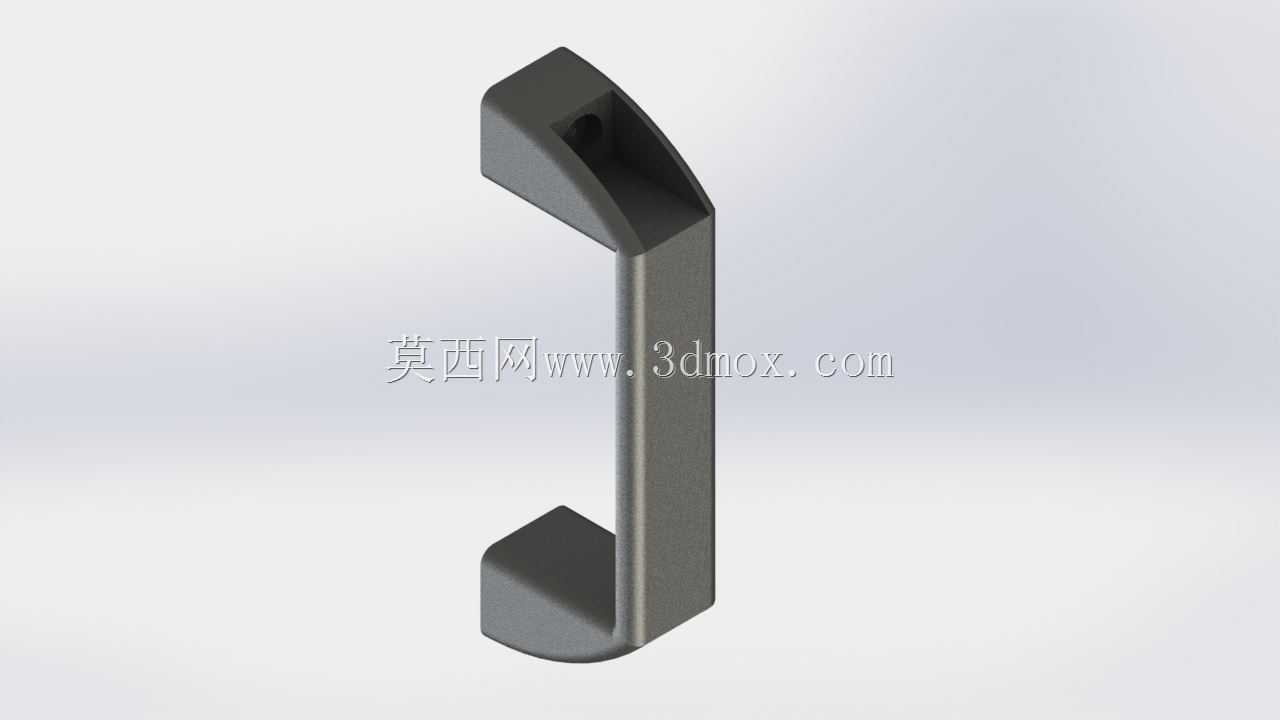

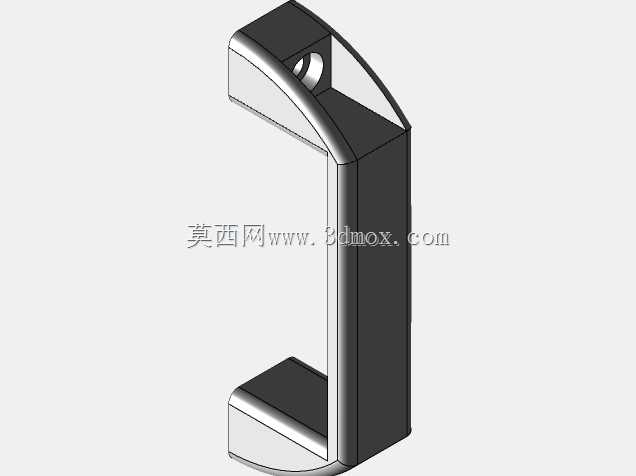

这款U型塑料拉手在日常设备与柜体配套场景中应用十分广泛，常见于各类中小型电气控制柜、检测设备外罩、储物柜门、小型试验箱门体等需要手动开合的部位，作为操作人员施力开合的直接接触部件，其结构合理性直接影响日常操作的手感与长期使用的可靠性。从结构设计来看，整体采用一体化注塑成型的U型构型，两端设置内嵌式安装座，安装时可将两端座体嵌入门板预先加工的对应沉孔内，从门板背面通过紧固件完成固定，安装完成后拉手与门板表面贴合度高，不会突出门板过多形成磕碰隐患，同时外露的握持段做了圆弧过渡处理，没有尖锐棱角，操作人员握持施力时不会硌手，即便长时间反复开合操作也能保持较好的触感。设计阶段充分考虑了塑料材质的力学特性，握持段的壁厚做了均匀化处理，避免注塑过程中出现缩痕、翘曲等成型缺陷，同时在握持段与两端安装座的衔接位置做了渐变加厚的过渡结构，抵消日常拉拽过程中产生的应力集中，避免长期受力后衔接位置出现开裂断裂的问题。安装边界方面，两端安装座的中心距适配常规120mm规格的门板开孔间距，安装座嵌入深度适配15-20mm厚度的门板，不需要额外加装衬套即可直接固定，对于厚度超出范围的门板也可通过更换加长紧固件完成适配，通用性较强。握持段的截面采用带微弧的矩形构型，宽度适配成年人四指并拢的握持宽度，施力时受力面均匀分散在手掌与指腹位置，开合柜门时不需要过度用力即可带动门体动作，同时塑料材质本身具备一定的自润滑特性与耐腐蚀性，在普通车间、实验室、仓储等常规环境下使用不容易出现锈蚀、粘手等问题，日常维护只需要简单擦拭即可保持外观整洁。不同于外露式的金属拉手，这款塑料拉手整体重量更轻，不会对轻薄门板造成额外的负重，同时塑料本身的绝缘特性也让它适配电气类设备柜门的使用需求，避免金属拉手可能带来的漏电接触风险，在结构细节上，安装座的接触面做了细微的防滑纹路设计，紧固后拉手不会因为长期拉拽出现转动移位的问题，保证长期使用的结构稳定性。
