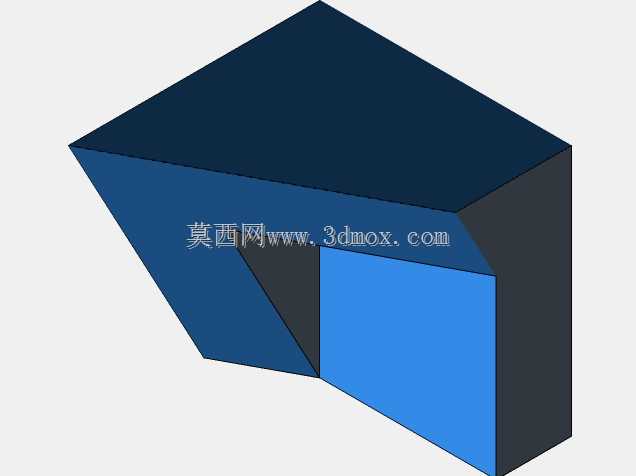

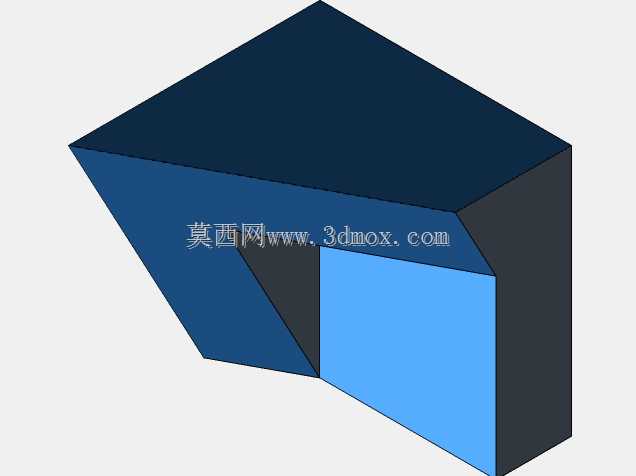

日常做结构设计建模练习时,这类带转折内凹的转角几何体,常用来训练空间轮廓把控与特征拆解能力,很多刚接触三维建模的从业者,会通过这类构件熟悉斜切面、内凹腔体的组合构建逻辑,也能作为小型工装定位块的结构原型,适配生产线转角位置的工件承托、边角防护场景,比如流水线转角处的导向垫块、设备边角的防撞衬块,都能参考这类结构做适配调整。做这个构件的建模时,首先要确定整体外轮廓的尺寸边界,整体为直角转角的块体结构,外边缘做等厚的实体围边,内部通过斜向切面形成内凹的三角转折区域,建模第一步先绘制底部的直角菱形轮廓草图,拉伸生成基础底座实体,高度根据实际使用场景的安装空间确定,要保证安装时底部平面能完全贴合安装基面,不会出现悬空翘边的问题。之后处理上部的围边结构,沿着底座外轮廓偏移出等厚的侧壁轮廓,拉伸到设定的总高度,接下来处理内部的转折斜面,需要先定位三个斜面的交汇顶点,这个顶点位于转角的中心位置,高度低于侧壁顶面,通过三个放样或者拉伸切除的斜切面,交汇形成内部的三角内凹结构,要注意三个斜面的拼接位置不能出现缝隙或者重叠面,保证实体的拓扑结构完整,后续导出到其他工程软件做装配或者仿真时不会出现破面问题。这类结构在实际应用中,内凹的转折面可以起到导向、限位的作用,比如工件流转到转角位置时,斜面能引导工件顺滑转向,不会出现直角磕碰的问题,同时块体的实心结构能保证足够的结构强度,承受工件流转时的碰撞压力,不会轻易出现变形。建模过程中要注意侧壁厚度的均匀性,避免出现局部壁厚过薄导致的强度不足,同时内凹斜面的角度要根据实际导向需求调整,角度过小会导致导向行程过长,角度过大则会出现卡料的问题,安装边界上要保证两个直角边的安装面平面度公差控制在合理范围,固定时可以在底座上加工沉头孔,通过螺丝锁紧在安装基面上,不会因为长期受碰撞出现移位。做这类练习构件的时候,不要只追求外形相似,要结合实际应用场景考虑结构的合理性,比如转角处的外边缘可以根据需求做小倒角处理,避免尖锐边角划伤操作人员,内凹的转折棱边也可以做微小圆角,减少应力集中,提升构件的抗冲击寿命。
