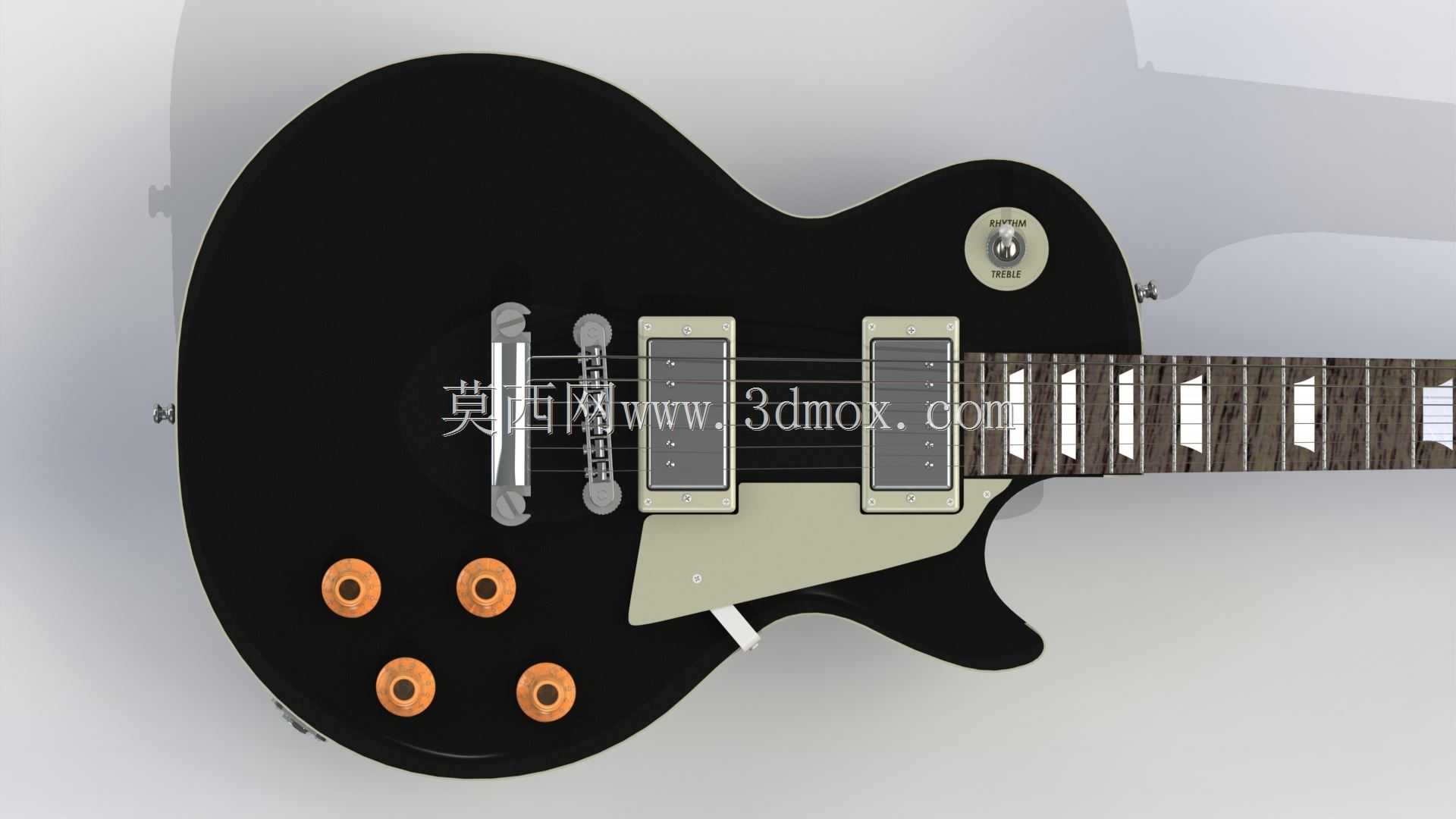

LesPaul标准款乌木电吉他结构设计

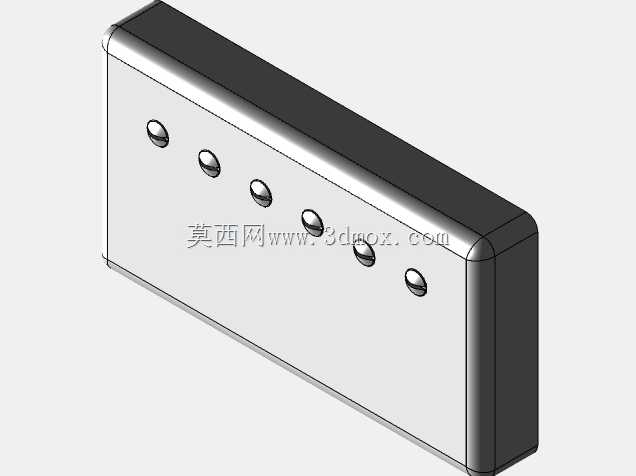

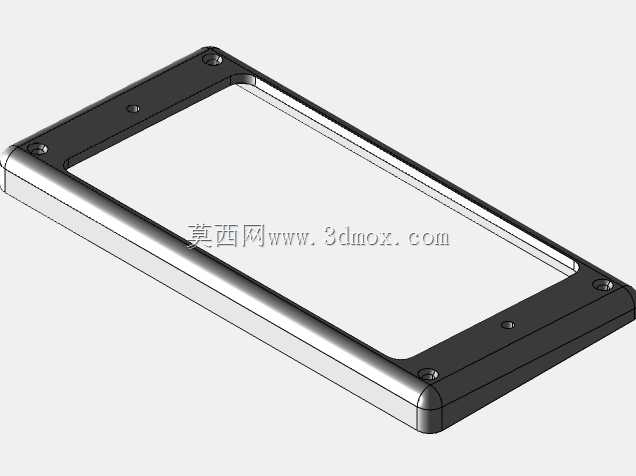

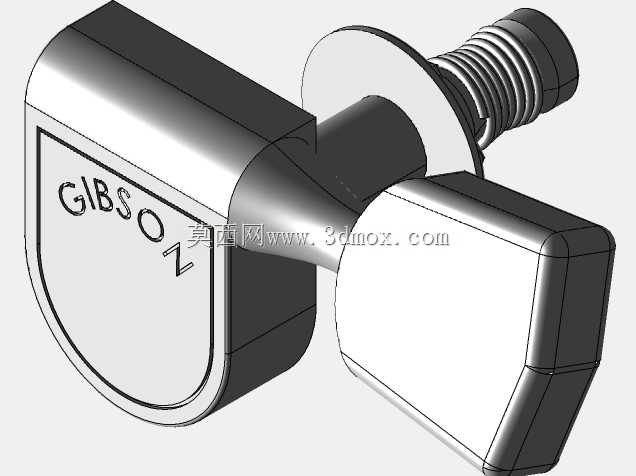

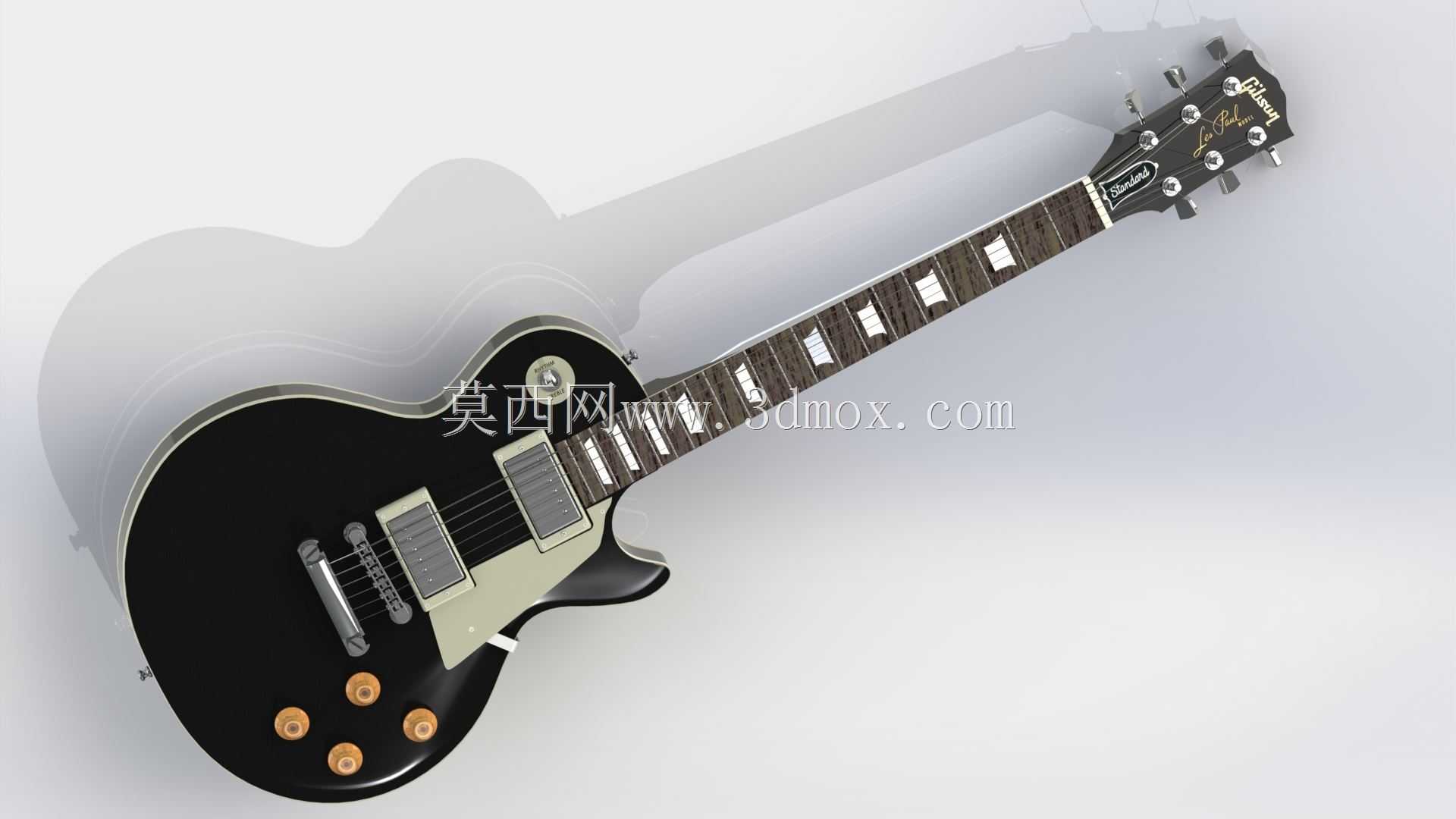

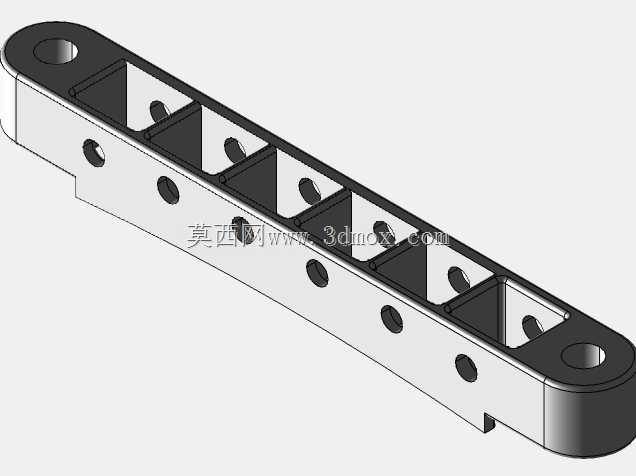

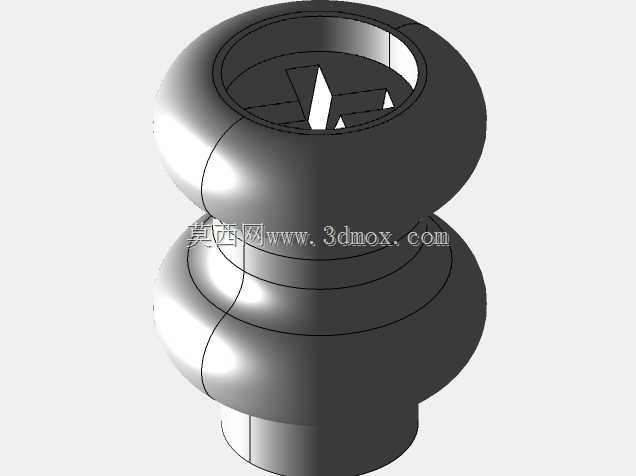

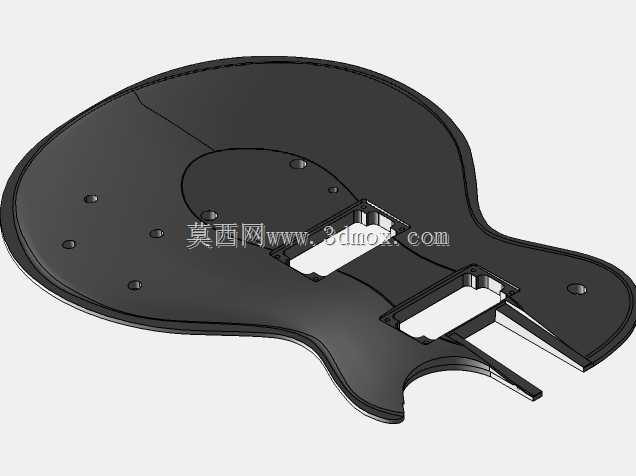

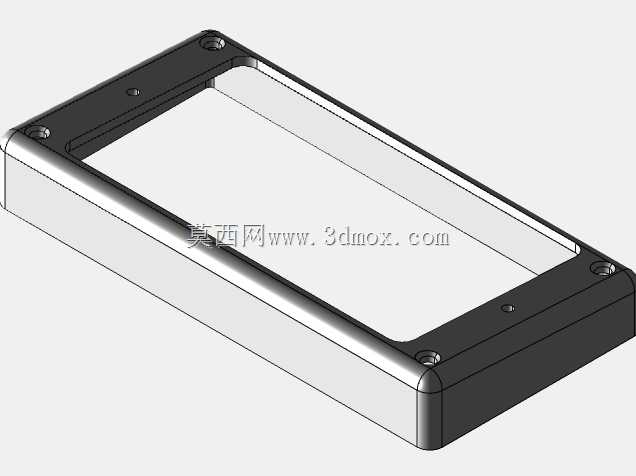

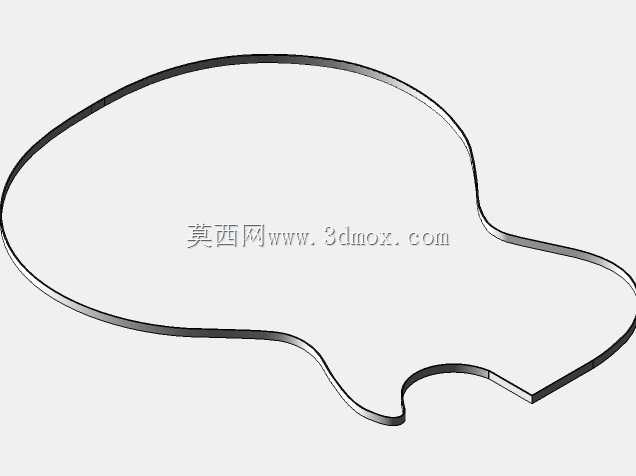

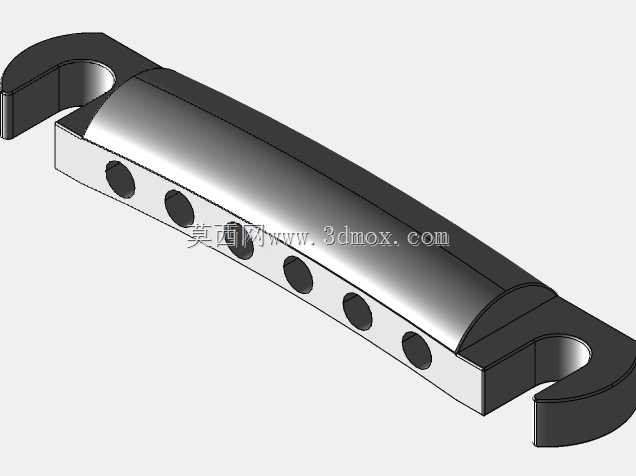

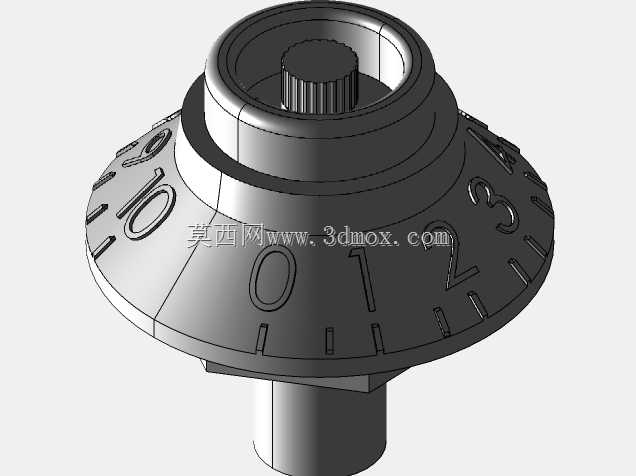

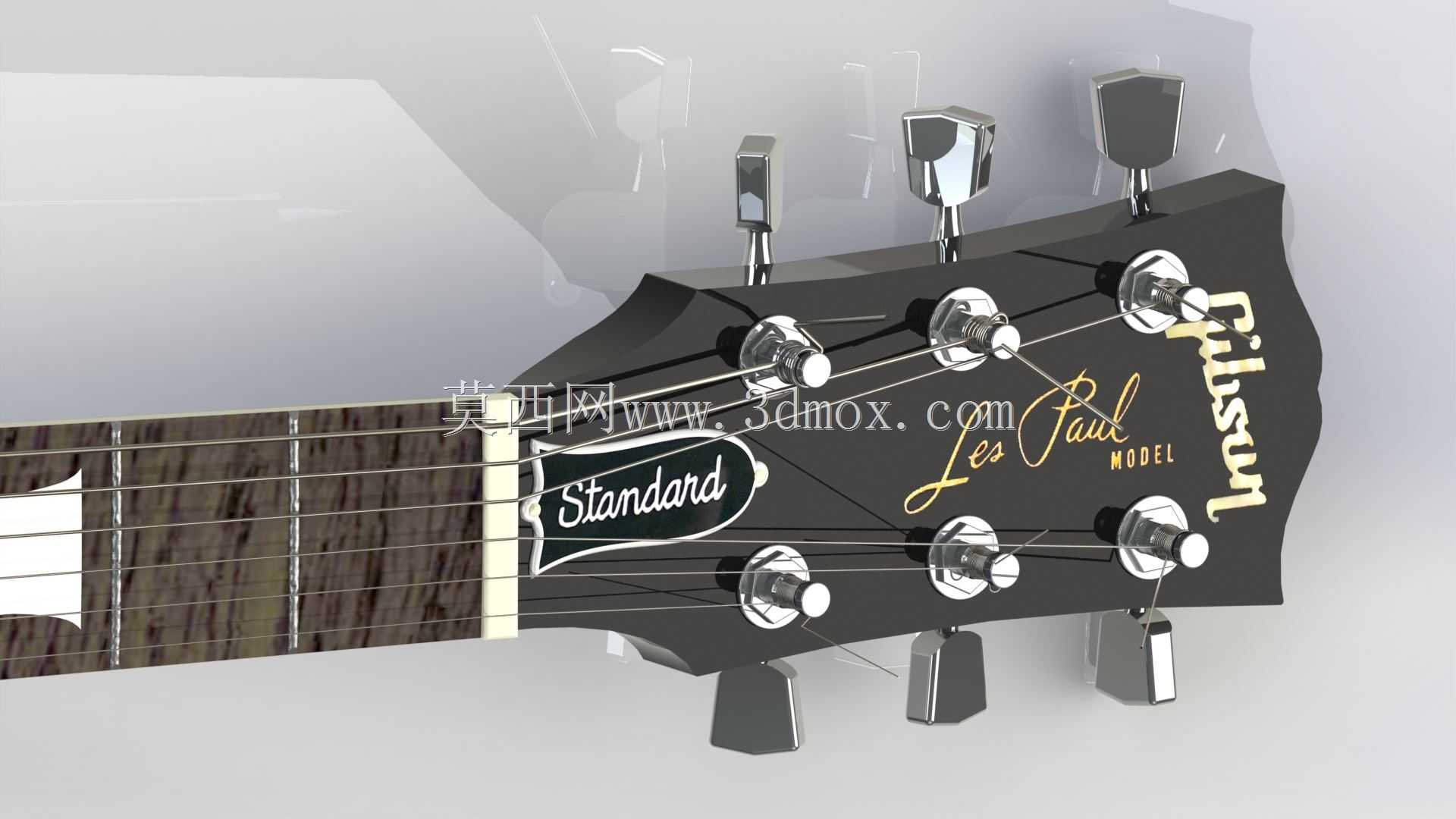

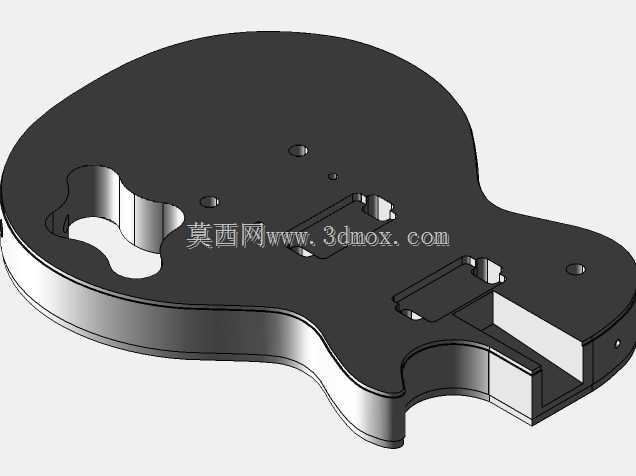

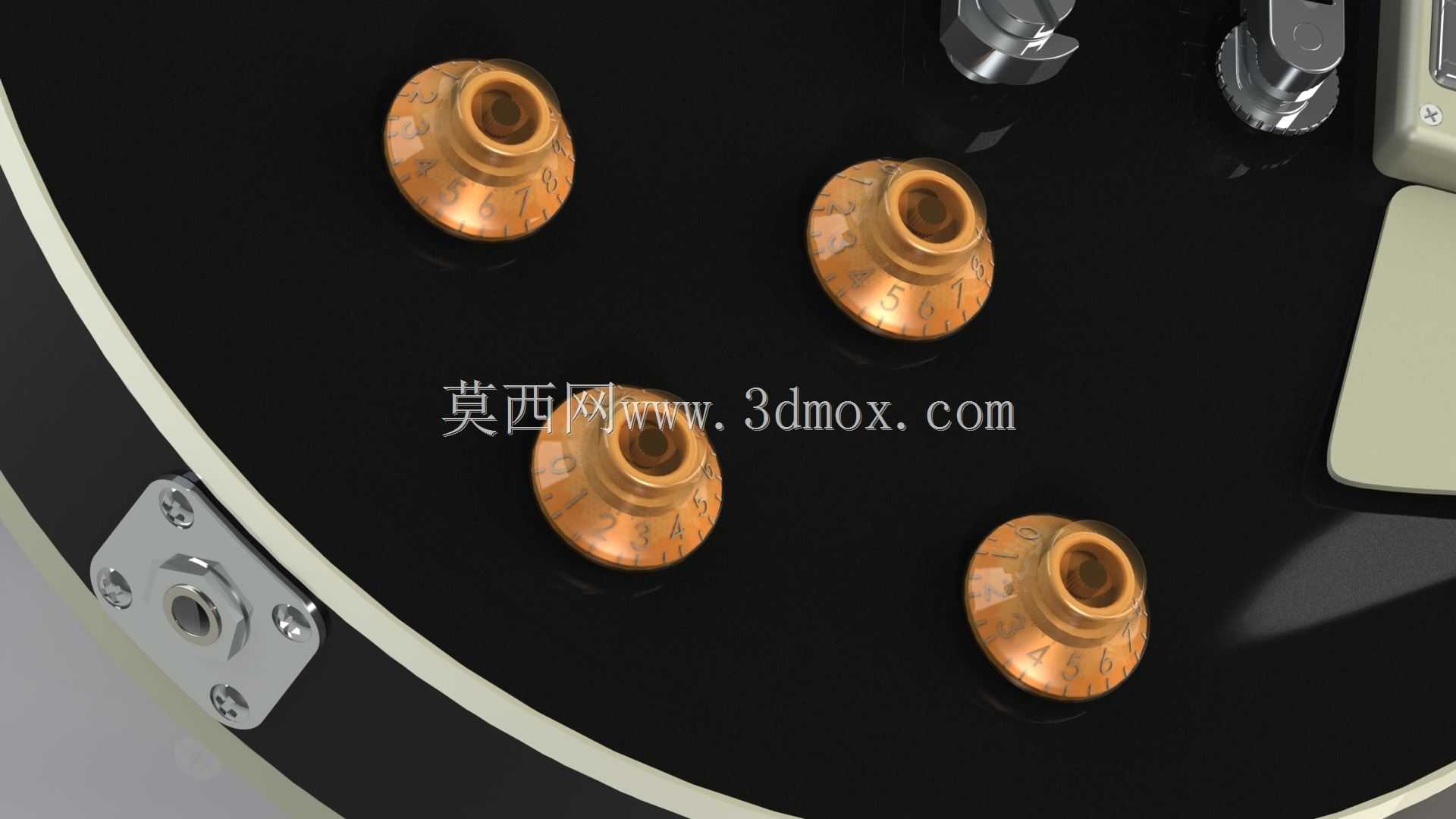

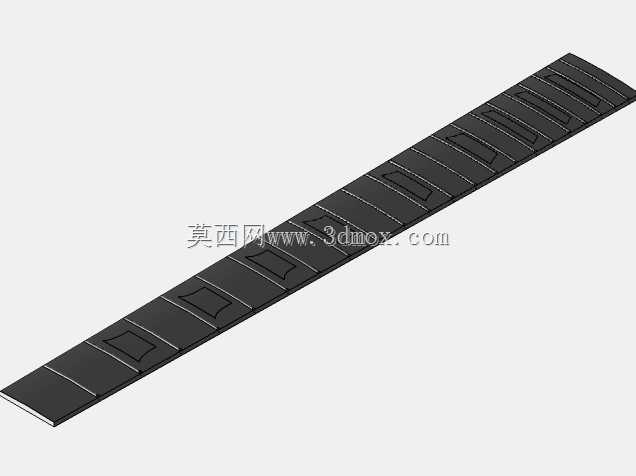

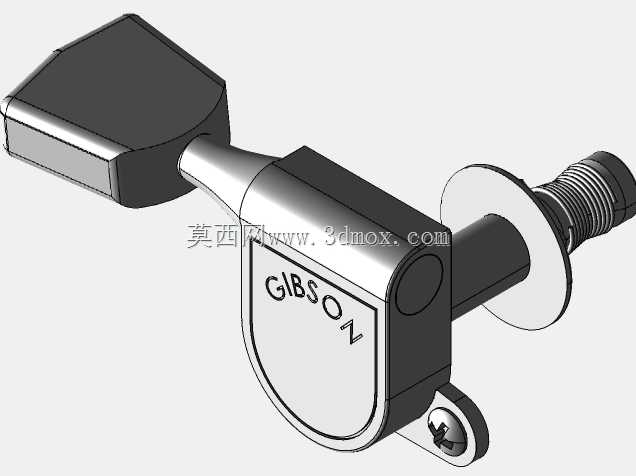

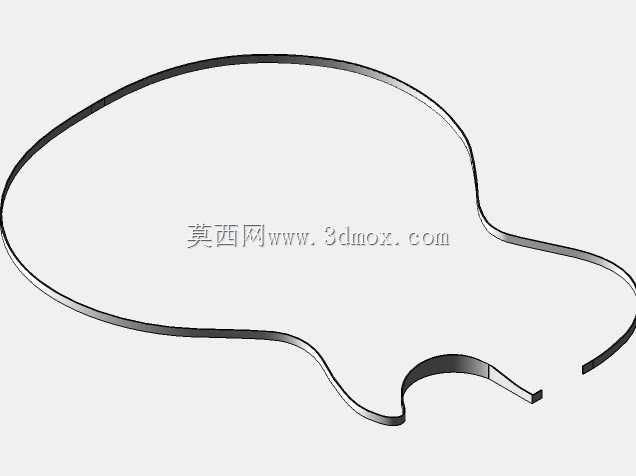

这款电吉他的三维建模工作，最初是从乐器生产车间的实际打样需求切入的——不少小型乐器工坊在做定制款电吉他时，经常遇到琴身弧度与拾音器安装位匹配偏差、琴颈插接角度不对导致打品的问题，因此建模全程围绕实际生产的装配公差要求推进，没有做脱离工艺的外观化设计。建模第一步先确定核心安装边界：琴身总长度控制在980mm左右，琴身最宽处330mm，琴体厚度控制在45mm，这个尺寸是参考量产LesPaul款的握持舒适度定的，琴身背部做了12mm深度的弧形切削，对应演奏时小臂贴合的位置，避免长时间持琴硌臂。琴身主体采用乌木材质对应的实体建模逻辑，先绘制琴身的外轮廓样条曲线，拉伸成基础实体后，再处理琴颈插接的榫槽位置，榫槽深度设为32mm，和琴颈根部的凸榫做0.02mm的间隙配合，保证后期组装时可以紧密插接不松动。拾音器安装位的建模是重点，两个双线圈拾音器的安装槽深度统一为18mm，槽位周边预留1mm的密封胶圈安装位，四个电位器的安装孔位按照60mm的等距矩形排布，孔位直径8mm，对应常规规格的电位器安装尺寸，琴桥位置的安装座做了2mm的下沉设计，保证琴弦安装后与指板的距离在12品处保持2mm的合理弦高，避免打品问题。指板部分的建模严格按照乌木指板的实际参数，品丝位置按照十二平均律的弦长比例定位，22个品丝的安装槽深度统一为1.5mm，指板弧度做12英寸的曲面处理，对应常规演奏的手感需求，琴头的弦钮安装孔位按照3+3的排布方式，孔位直径10mm，角度向外倾斜15度，保证琴弦穿入后有足够的拉力角度，避免跑弦。整个建模过程先从整体轮廓搭建开始，再逐步细化各个安装位的细节，每一个特征都对应实际生产中的加工工序，比如琴身的漆面厚度预留0.3mm的余量，金属件的安装位都做了对应的倒角处理，避免装配时刮伤漆面，所有配合面的公差都按照木质乐器加工的常规公差设定，既保证组装精度，又不会因为公差过严增加加工难度。这类三维模型可以直接对接数控雕刻机做琴身、琴颈的开料加工，也能用于定制款电吉他的前期方案验证，在做特殊配色或者配件改装时，可以直接在模型上调整对应位置的尺寸，不用反复做实体打样，能大幅缩短定制乐器的研发周期，减少木料的浪费。
