多接口异形机械连接支座结构设计

项目分类:3D模型 发布时间:2021-09-18 ID:278314
  • 多接口异形机械连接支座结构设计
  • 多接口异形机械连接支座结构设计
  • 多接口异形机械连接支座结构设计

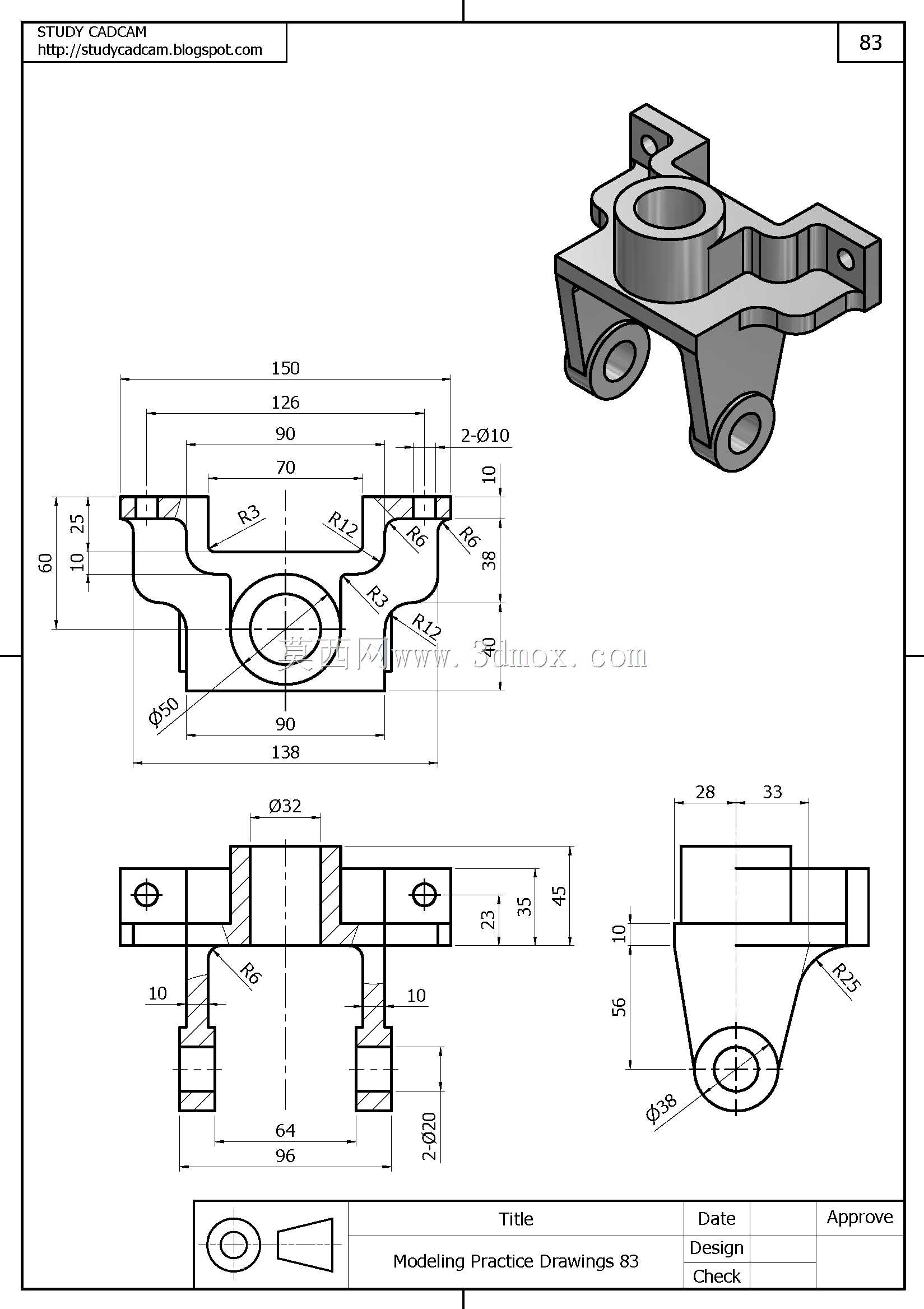

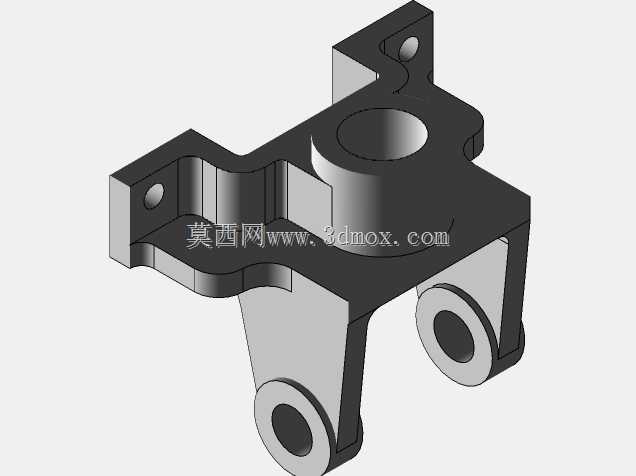

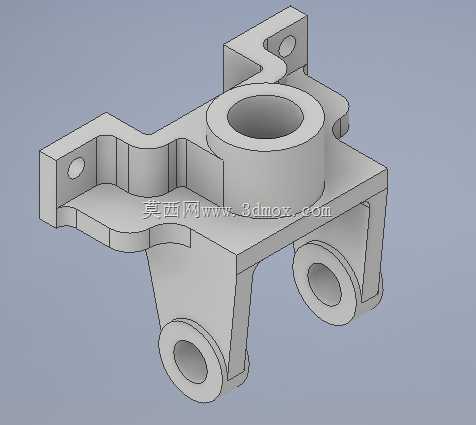

这类多接口异形支座常见于中小型自动化输送设备、轻工包装机械的执行端传动衔接位置,主要承担多方向轴系的定位支撑、相邻功能模块的连接固定作用,区别于标准型材支座,这类异形件需要同时匹配三个不同方向的轴系安装需求,还要兼顾整体安装的平面度与同轴度公差,避免传动过程中出现卡滞、偏磨问题。从结构功能来看,中间凸起的带台阶通孔是主支撑轴的安装位,孔壁预留的台阶面用于安装轴套或者推力轴承,承受轴向的载荷冲击;下方两个对称分布的带孔支耳是摆动从动件的铰接位,两个支耳的孔同轴度需要控制在0.02mm以内,否则铰接轴穿装后会出现别劲问题,长期运行会加剧铰接孔的磨损;侧边延伸的带安装耳的平板结构是整个支座与设备机架的连接面,两个安装孔的位置需要匹配机架上的预设螺纹孔位,平板背面设计有减重凹槽,在不降低结构刚性的前提下减少零件整体重量,降低材料成本。建模过程中需要优先确定主安装基准,也就是中间主孔的轴线与底部安装平板的贴合面,先绘制安装平板的轮廓草图,拉伸生成基础基体后,再在基体上定位中间主凸台的位置,拉伸生成主孔的基体后切除出通孔与台阶面;之后定位下方两个支耳的位置,需要注意支耳与主基体之间的过渡圆角,避免应力集中,两个支耳的铰接孔要保证同轴,可通过共享草图或者镜像特征的方式保证位置精度;侧边的异形连接耳需要根据相邻模块的避让需求绘制轮廓,安装孔的位置要与对接件的孔位完全匹配,最后对所有锐边做倒钝处理,对需要配合的孔面预留加工余量。实际选型使用时,需要确认支座的整体安装边界,底部安装面到主孔顶端的高度、两个支耳的中心距、侧边安装耳的外伸长度都要匹配设备内部的安装空间,避免与周边的传动件、管线产生干涉;这类零件一般采用铸铝或者铸铁毛坯加工,建模时需要预留拔模斜度与加工余量,配合面的粗糙度要求达到Ra1.6,非配合面达到Ra6.3即可满足使用需求。
