创意摇摇马奖杯造型玩具结构设计

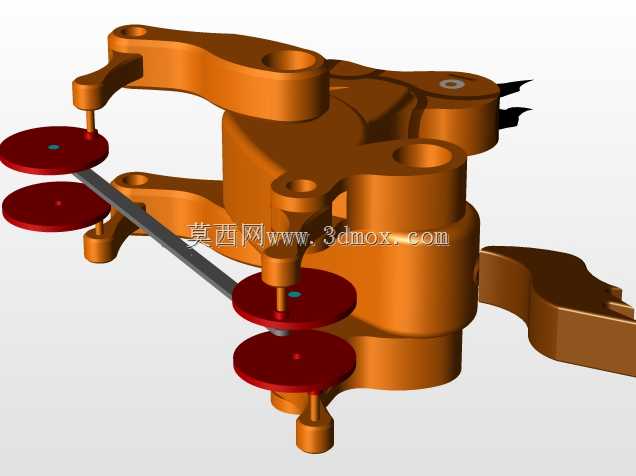

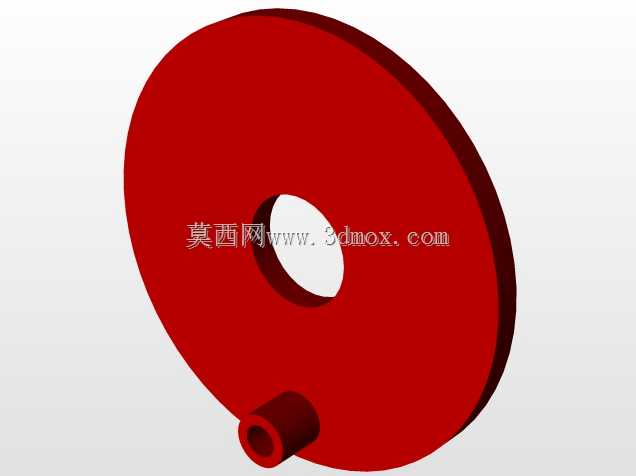

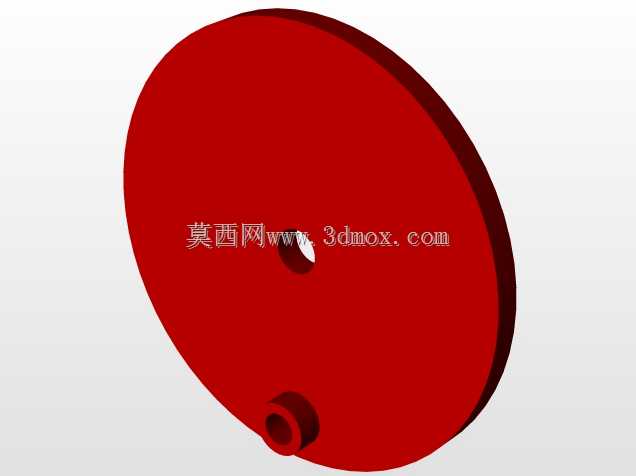

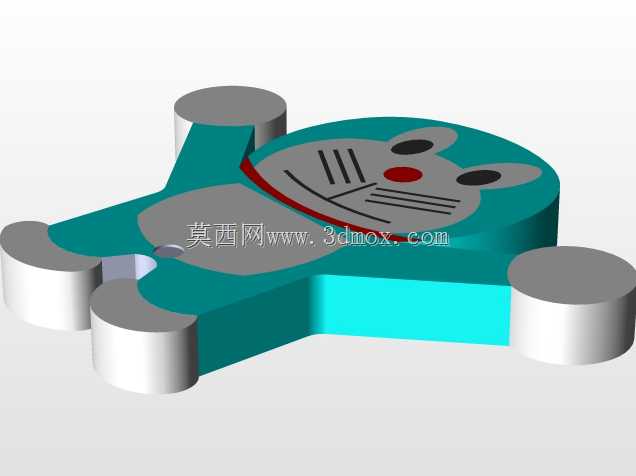

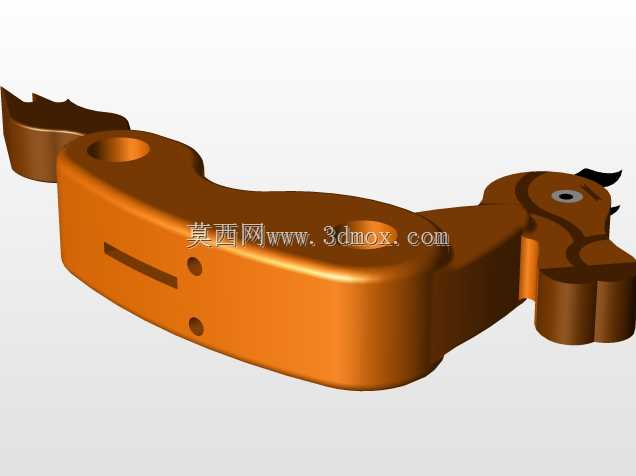

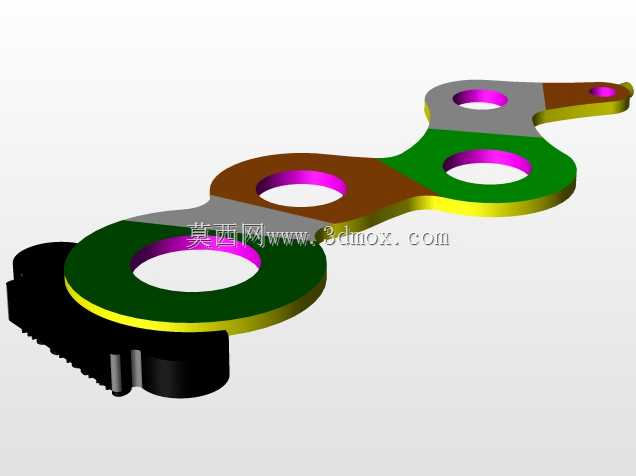

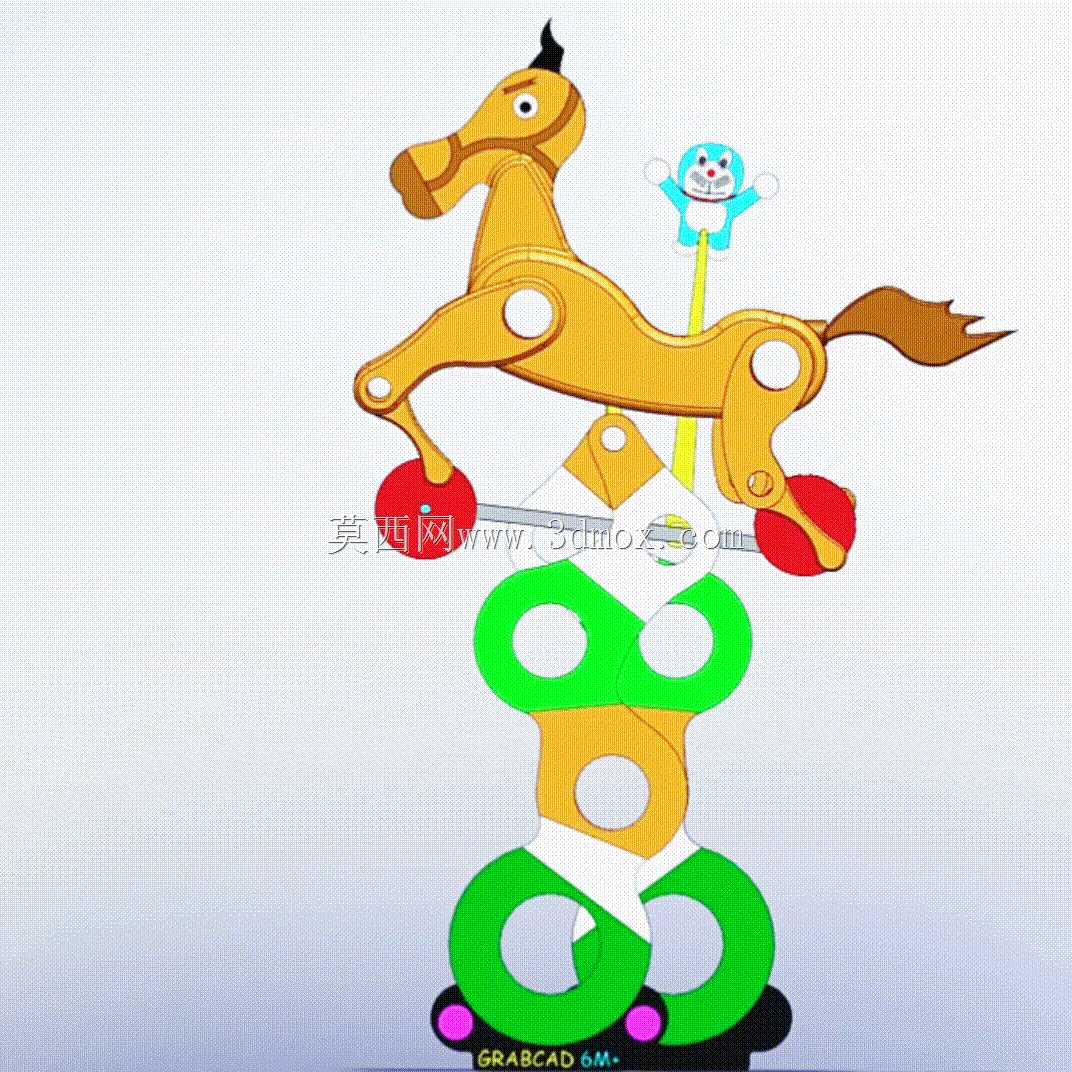

这款创意造型的趣味玩具，将摇摇马的经典形态与奖杯的结构特征做了融合设计，既可以作为桌面趣味摆件，也能作为儿童益智拼装类玩具的结构原型使用，在文创周边、儿童益智教具、桌面潮玩摆件等场景都有适配空间。从实际功能来看，该结构预留了运动仿真的活动间隙，摇摇马主体与下方奖杯支撑结构之间设置了铰接点位，配合底部的配重底座，可以实现小幅度的摇摆动作，顶部搭配的卡通装饰件也做了可拆卸的卡扣设计，方便更换不同的装饰配件来适配不同的使用主题。做结构设计的时候，首先要确定整体的比例边界，整体高度控制在200mm左右，底座直径控制在80mm，确保放置在桌面时不会因为重心偏移出现倾倒问题，摇摇马主体的壁厚统一设置为2mm，既保证注塑成型时的材料流动性，也能避免壁厚不均导致的缩痕问题，所有的连接卡扣都做了0.2mm的装配间隙，方便拆装同时不会出现松脱晃动的情况。建模阶段先从底座的环形支撑结构开始绘制，先绘制三个环形支撑件的草图，通过拉伸凸台做出基础实体，再对环形件的衔接位置做圆角过渡，避免应力集中导致的结构断裂；之后绘制中间的连接柱结构，将环形支撑件逐层串联，再绘制摇摇马的主体轮廓，通过样条曲线勾勒出马身的曲面形态，对马身的圆形镂空位置做等距偏移做出加强筋结构，提升马身的整体结构强度；最后绘制顶部的卡通装饰件与底部的防滑脚垫结构，对所有活动铰接位置做同轴度约束，确保运动仿真时铰接轴不会出现卡顿。整个建模过程中需要重点关注重心位置的配平，将整体重心控制在底座支撑面的中心正上方，摇摆角度控制在正负15度范围内，避免摇摆幅度过大导致侧翻，所有外露的边角都做了R1以上的圆角处理，符合玩具类产品的安全设计要求，不会出现尖锐边角划伤使用者的问题。完成基础建模后，通过运动算例添加重力参数与接触约束，模拟摇摆过程中的运动轨迹，调整铰接位置的阻尼参数，让摇摆动作的节奏更贴近真实摇摇马的使用手感，同时对各个零件的装配顺序做了梳理，确保拼装过程可以按照从下到上的顺序顺利完成，不会出现装配干涉的问题。
