塞尔达传说海利盾周边摆件结构设计

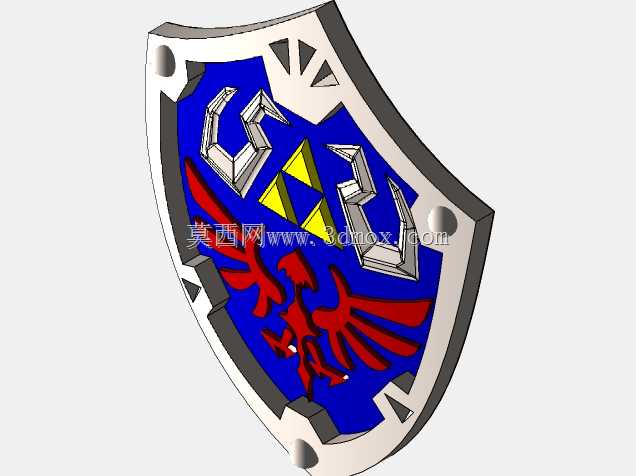

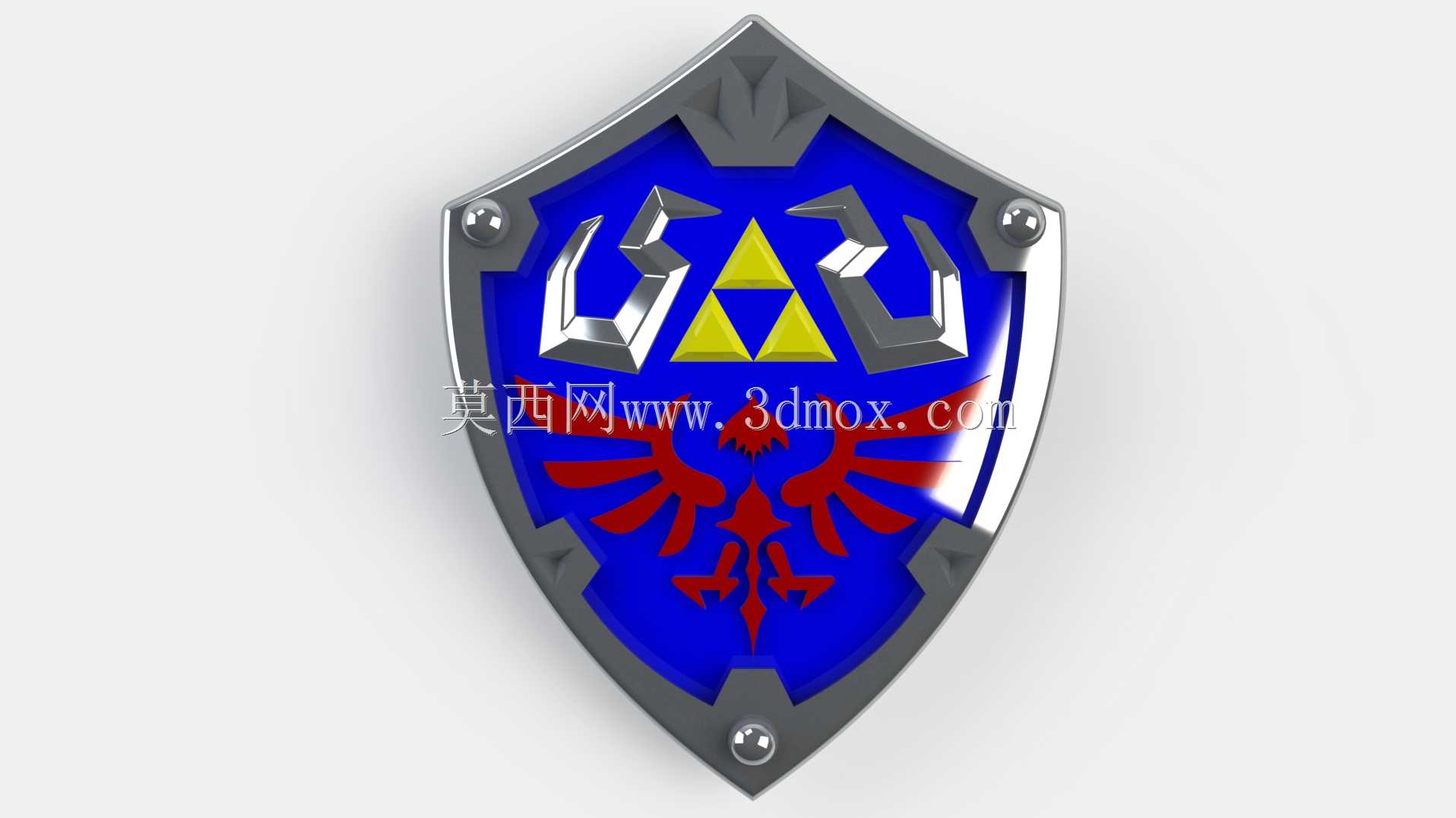

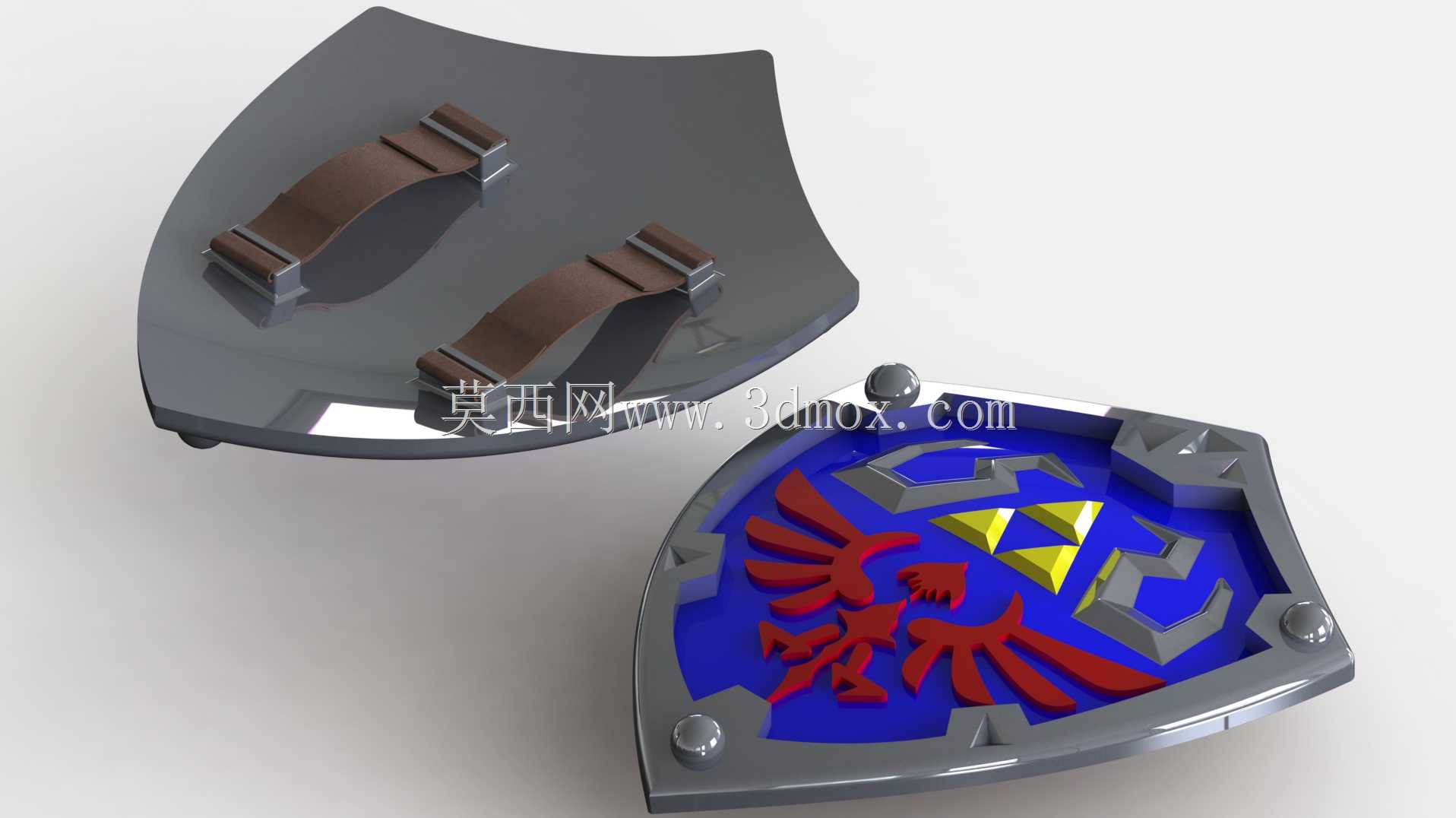

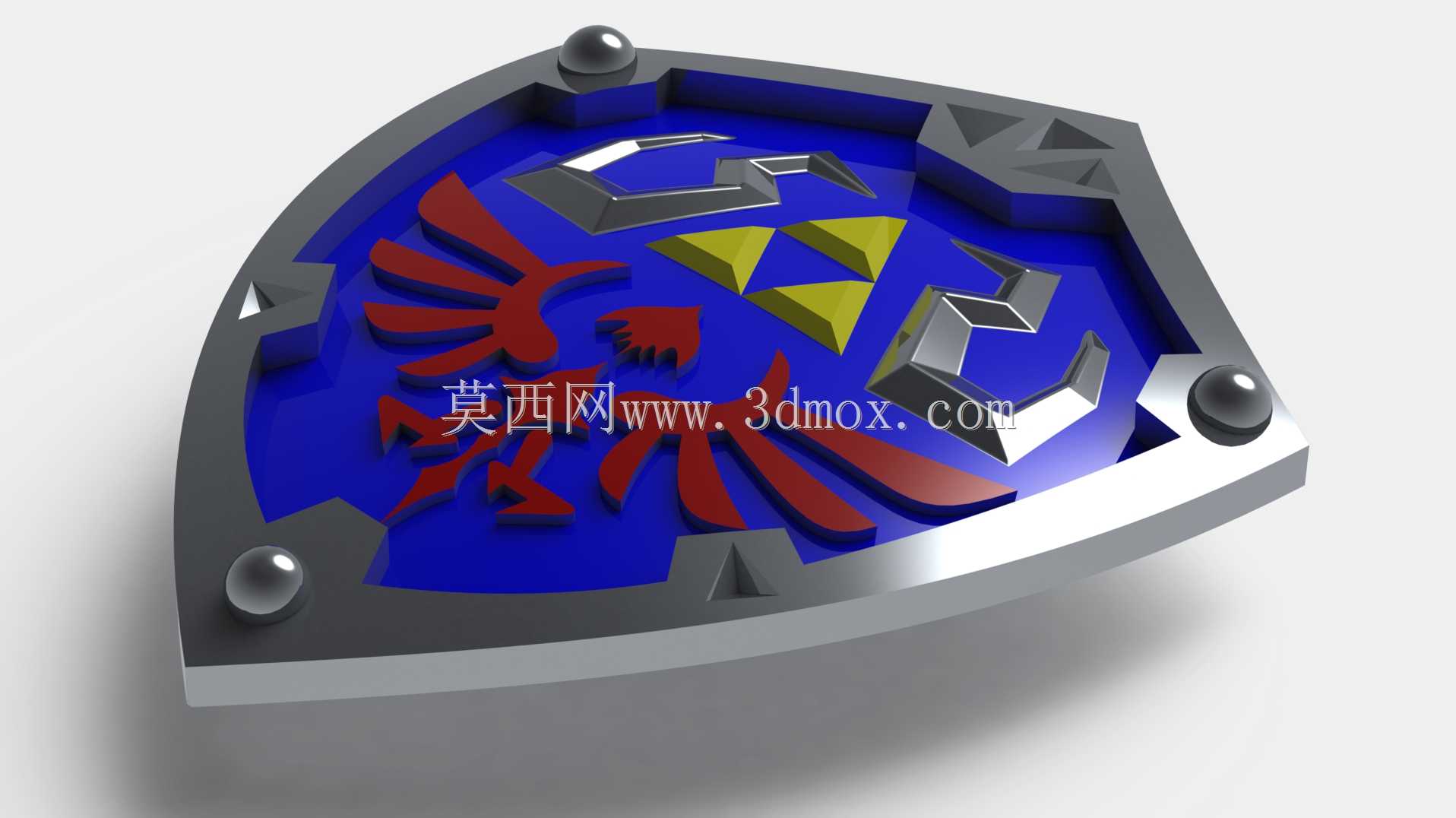

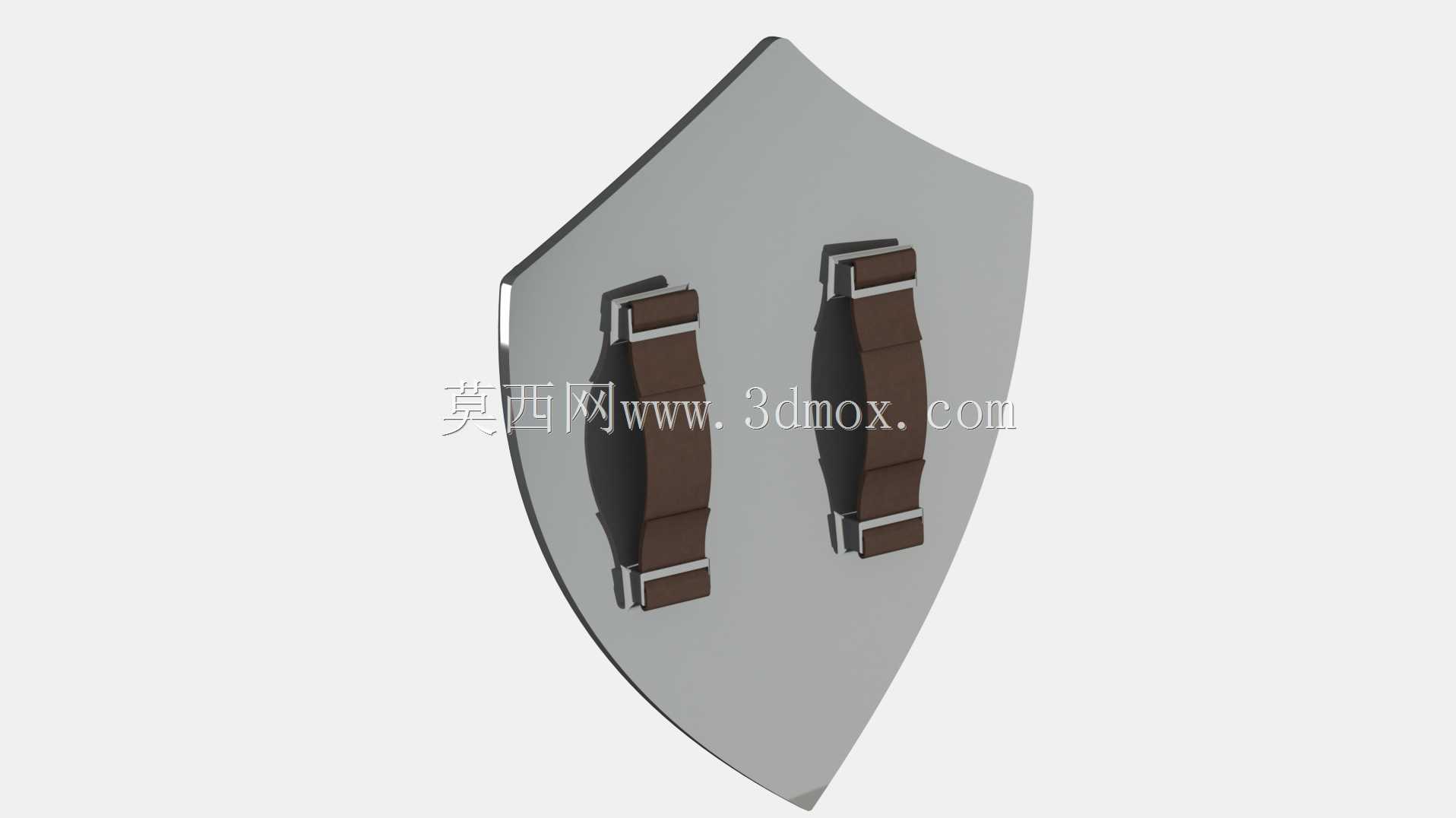

这款海利盾造型的实体物件，首先可覆盖三类核心应用场景：一是游戏IP线下展陈的道具复刻，作为主题展区的互动手持展品，兼顾握持手感与展示质感；二是文创周边的实体打样参考，可直接用于翻模制作树脂、金属材质的收藏摆件；三是cosplay活动的手持道具基底，预留的绑带安装位可适配不同臂围的穿戴需求。从功能特性来看，盾体正面做了分色结构的嵌合设计，红蓝配色的徽标区域采用独立凸台结构，无需后期粘贴标识，装配后即可呈现完整的视觉效果，边缘的金属包边做了圆弧过渡处理，避免握持或展示时出现锐边划伤的问题，背面的双绑带固定座做了沉孔设计，绑带穿入后不会突出盾体背面，放置在平面上时可保持平稳不晃动。设计思路上优先还原IP原作的视觉比例，同时兼顾实体化后的结构强度，盾体主体采用等厚曲面抽壳处理，在控制整体重量的前提下保证盾面不会因轻微外力出现形变，徽标部分的三角力量、飞鹰图案都做了0.8mm的凸起高度，既保证视觉辨识度，又不会因凸起过高在搬运过程中出现磕碰掉角的问题。外形尺寸上参考常规手持道具的适配范围，盾体整体高度控制在380mm，宽度320mm，边缘包边厚度12mm，背面绑带座的安装间距预留120mm，适配宽度20-50mm的皮质或织带绑带，安装边界上盾体背面无突出结构，可直接贴合墙面作为挂饰使用，挂装孔位可在后期加工时根据需求在盾体上部背面预留，不会破坏正面的视觉完整性。建模过程中先绘制盾体的外轮廓基准曲线，通过曲面放样生成主体盾面，再偏移生成实体厚度，之后拆分正面的徽标分件，对每个分件做拔模处理方便后续开模或3D打印，背面的绑带座单独绘制后与盾体主体做布尔合并，最后对所有锐边做R2-R5的圆角处理，渲染阶段分别赋予金属、烤漆、织带的对应材质，验证不同光照下的视觉效果，调整曲面的反光度匹配真实金属盾牌的质感，建模全程注意曲面的连续性，避免出现褶皱、破面的问题，保证导出的模型可直接用于后续的加工生产环节。
