交错啮合艺术纪念齿轮摆件结构设计

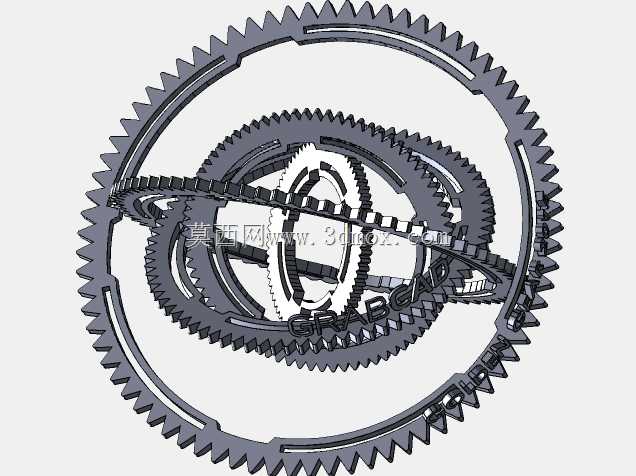

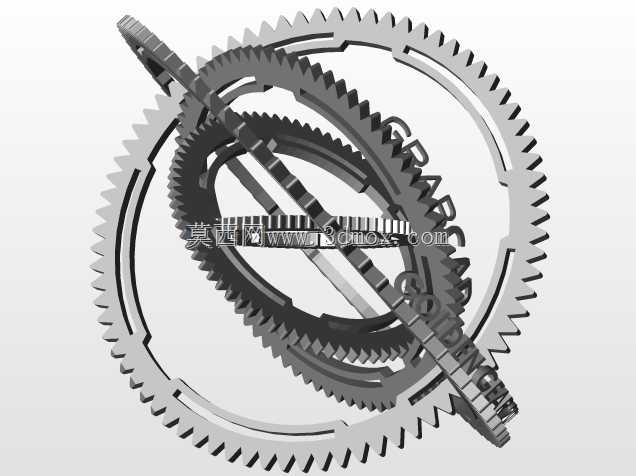

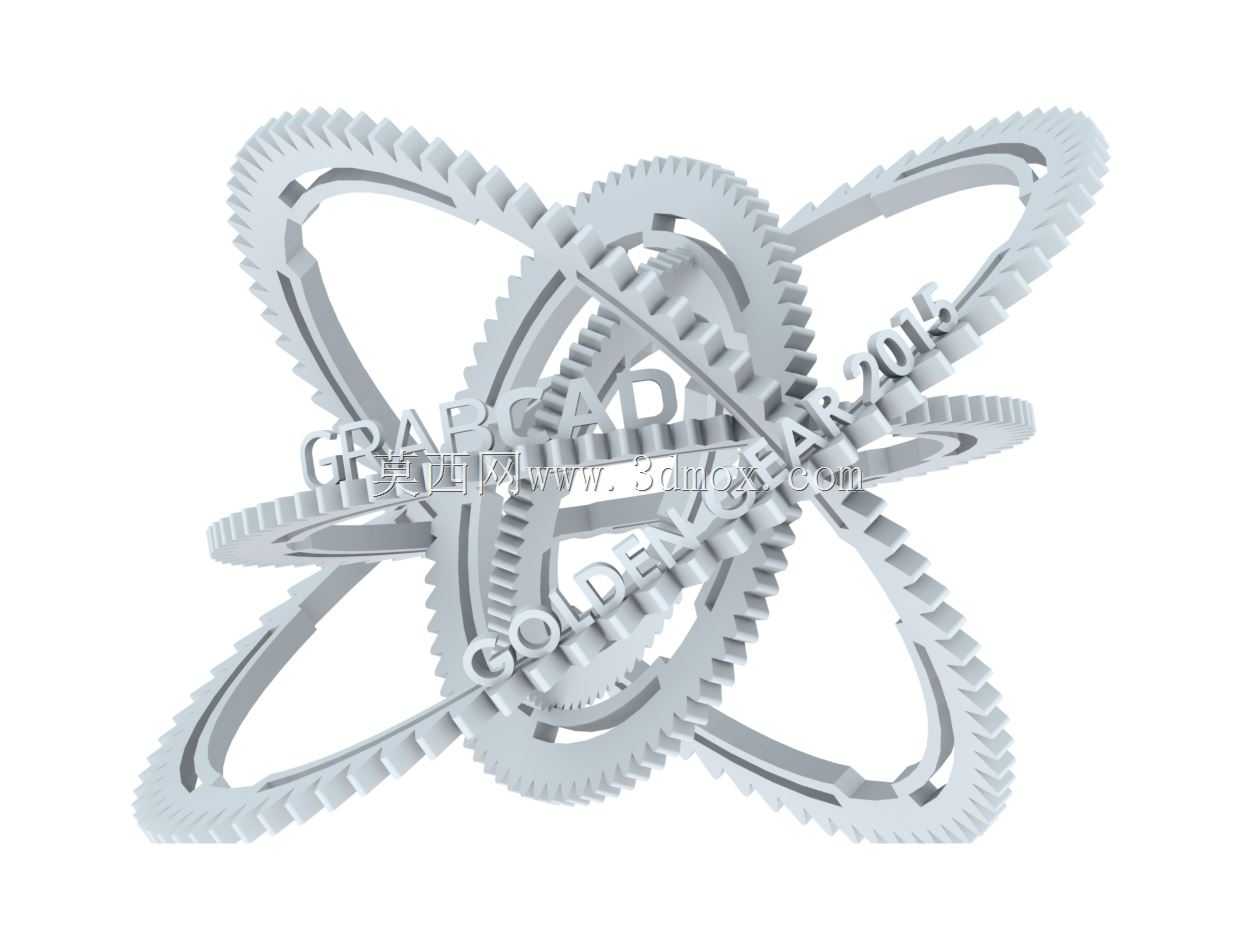

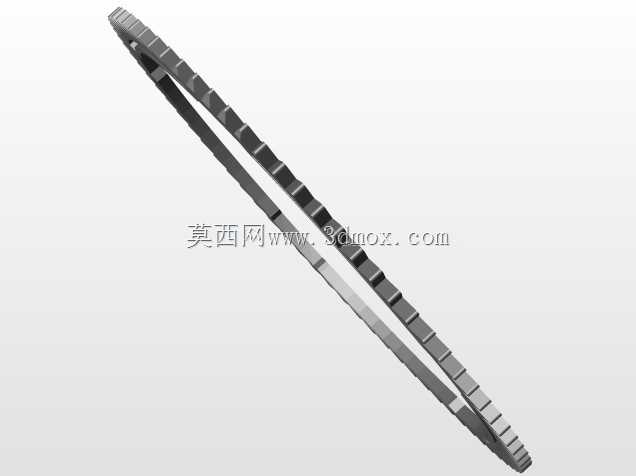

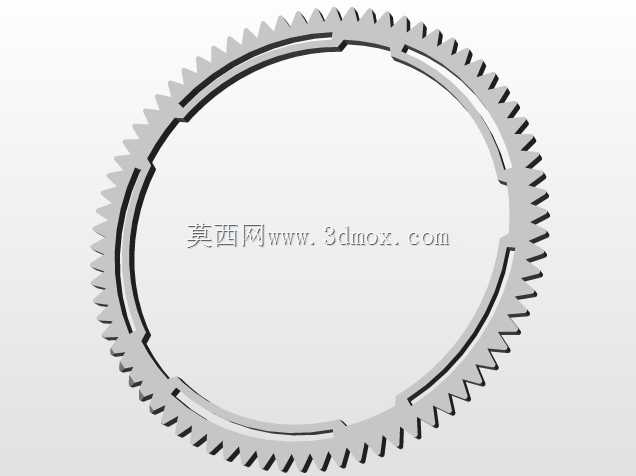

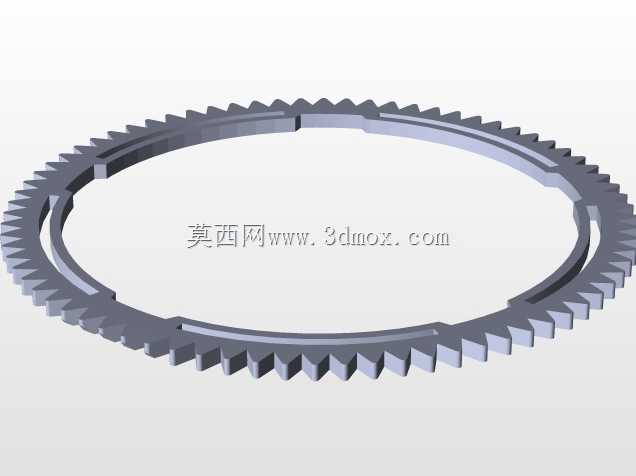

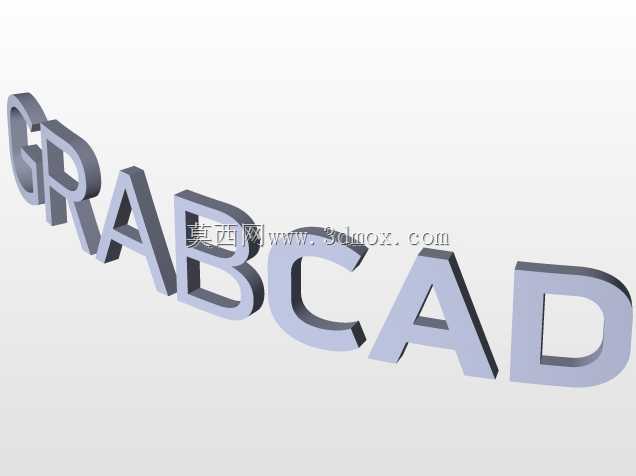

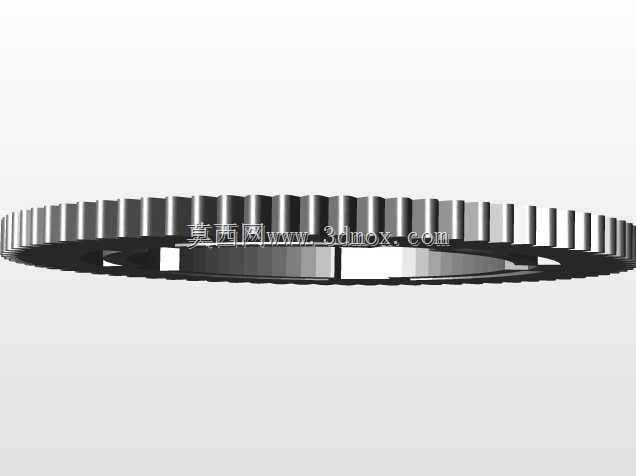

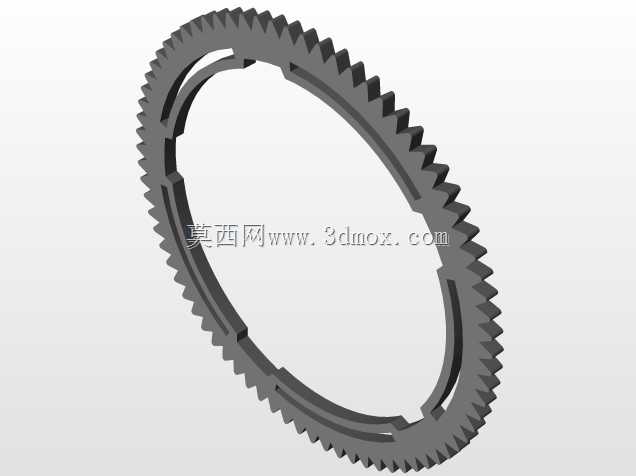

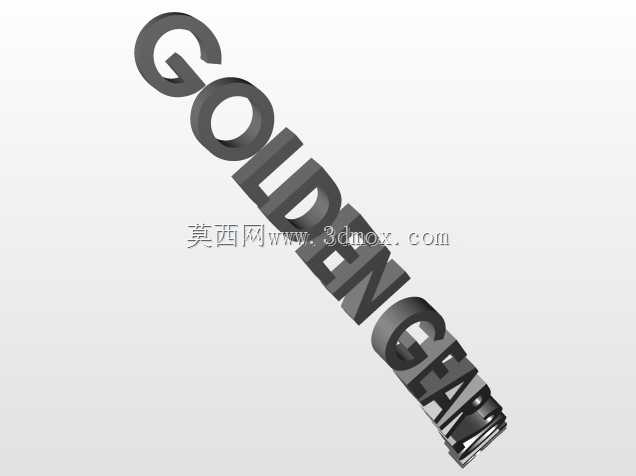

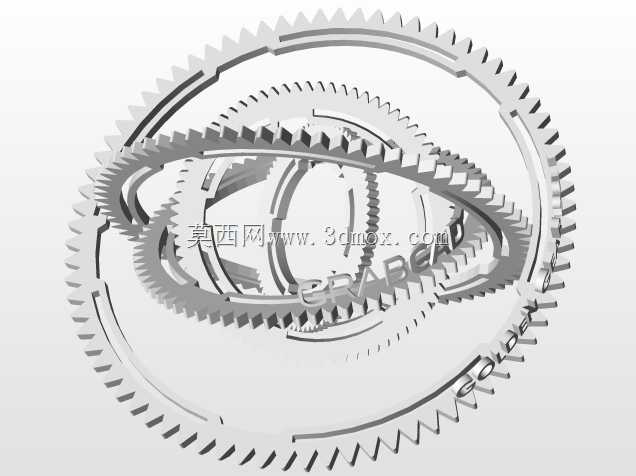

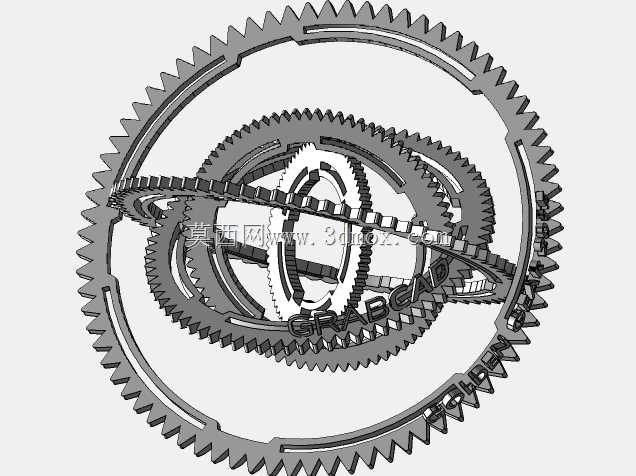

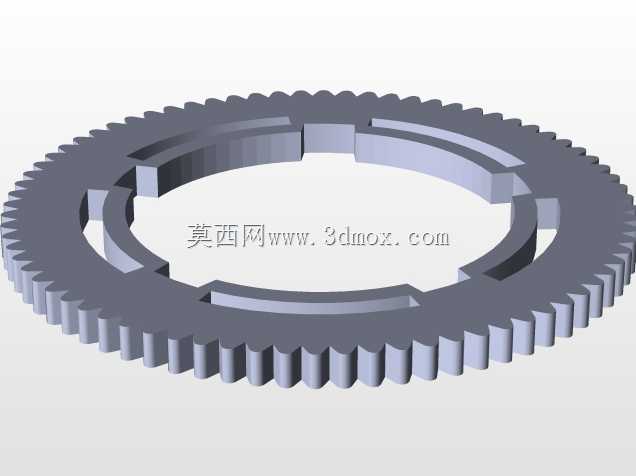

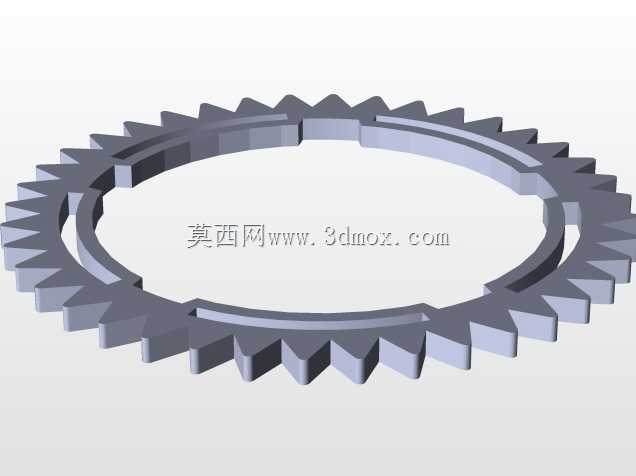

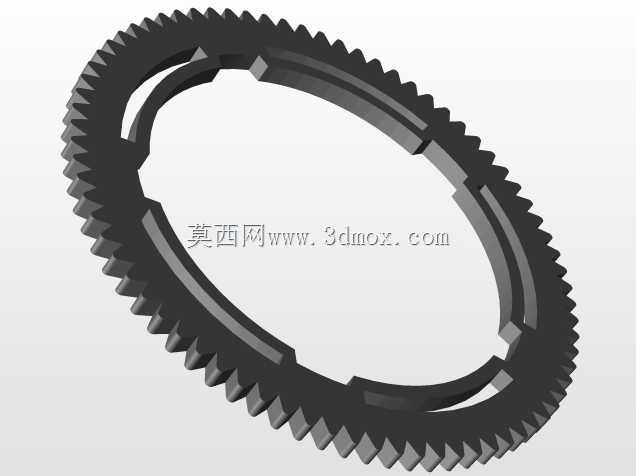

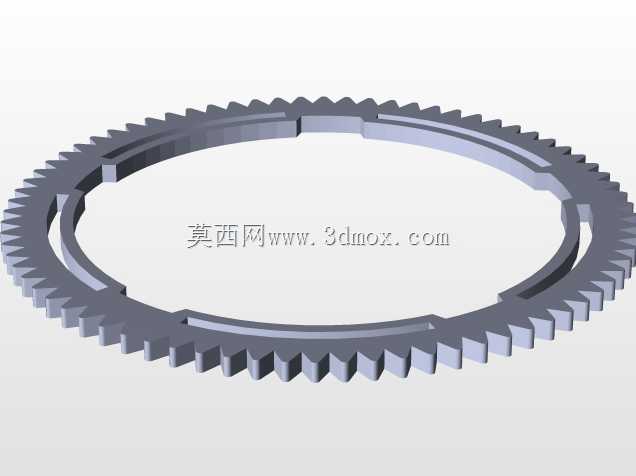

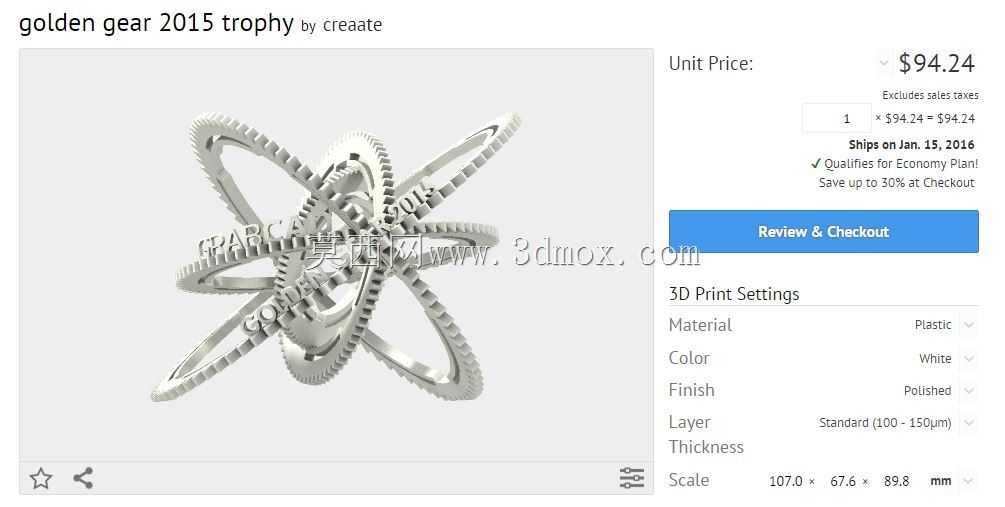

做这个交错齿轮造型的摆件建模时，最先敲定的是空间啮合的边界约束，五个环形齿轮沿三维正交轴呈放射状排布，每个环的节圆直径统一控制在120mm，环体截面宽度12mm，齿形选用标准渐开线直齿，模数取1.5，压力角20度，保证任意相邻两个齿轮在空间交汇位置的齿侧间隙控制在0.1mm以内，既满足视觉上严丝合缝的啮合观感，也预留了3D打印或机加工后的装配余量，不会出现干涉卡滞的问题。建模第一步先搭空间基准坐标系，分别在X、Y、Z以及两个斜向45度轴上绘制环形齿轮的扫描路径，先做单个直齿环形齿轮的参数化模型，把齿根圆、齿顶圆、齿厚的参数都做全局关联，后续调整模数或者齿宽时所有齿形能同步更新，不用逐个修改造型。完成单个齿轮后沿预设的空间轴做环形阵列，这一步要反复校验每个齿轮在交汇位置的齿位对齐，不能出现齿顶对齿顶的硬干涉，我当时是把每个齿轮的装配约束设为齿面接触对齐，反复微调每个齿轮的周向旋转角度，直到五个齿轮在所有交汇节点都能实现齿槽对齿顶的正确啮合状态。中间的连接轮毂做了轻量化的镂空处理，轮毂直径30mm，和五个环形齿轮的内侧做一体化布尔合并，避免后续装配出现拼接缝隙，轮毂表面预留的字符浮雕深度控制在0.8mm，既保证触感清晰也不会因为浮雕过深削弱轮毂结构强度。这类结构目前主要用在工业主题展陈、机械文化周边摆件、工程教育教具场景，放在工业设计展厅能直观展示空间齿轮传动的交错啮合特性，作为机械专业的教学演示件，能帮学生理解非平行轴齿轮的啮合逻辑，比平面齿轮组的演示效果更有空间冲击力；作为文创摆件放在工程师办公桌面，也能兼顾机械美感和纪念属性。建模过程中要特别注意齿根位置的圆角过渡，所有齿根处都加了0.2mm的内圆角，避免加工时出现应力集中导致断齿，不管是用光敏树脂3D打印还是用铝合金五轴加工，这个圆角都能提升成品的结构强度。整个造型的最大外轮廓直径控制在260mm，安装底面做了三个均匀分布的定位沉孔，沉孔直径5mm，深度3mm，方便后续固定在木质或者金属底座上，摆放时不会出现晃动。做齿形切除的时候，我没有用软件自带的标准齿轮插件直接生成，而是先绘制单个齿的渐开线轮廓，沿环形路径做扫描切除，这样能精准控制每个齿在环形曲面上的角度偏差，避免插件生成的环形齿轮在空间啮合时出现齿形错位，最后整体做实体一致性检查，把所有重合面、零厚度几何都修复完毕，保证后续导出到加工环节不会出现破面问题。
