精密绘图圆规结构设计三维数模

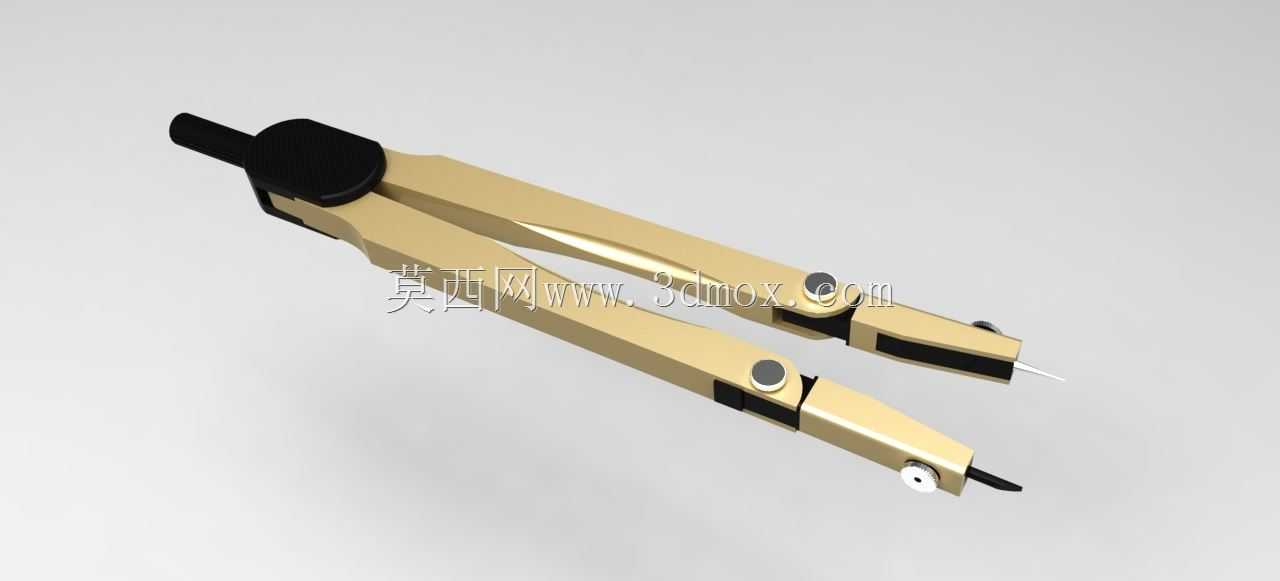

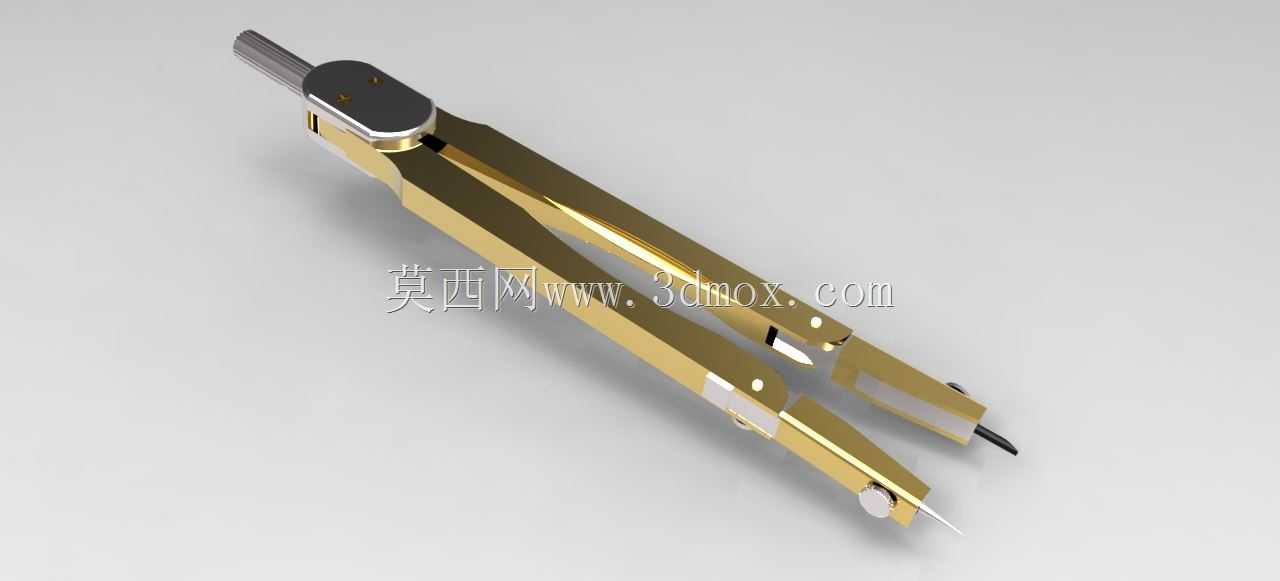

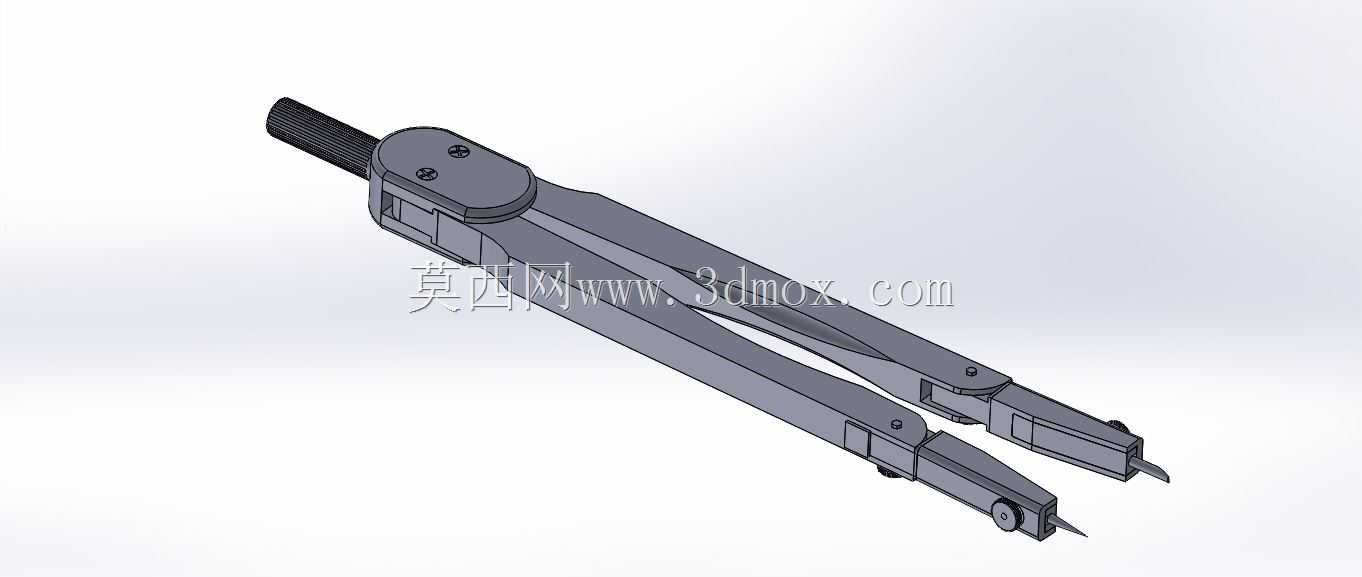

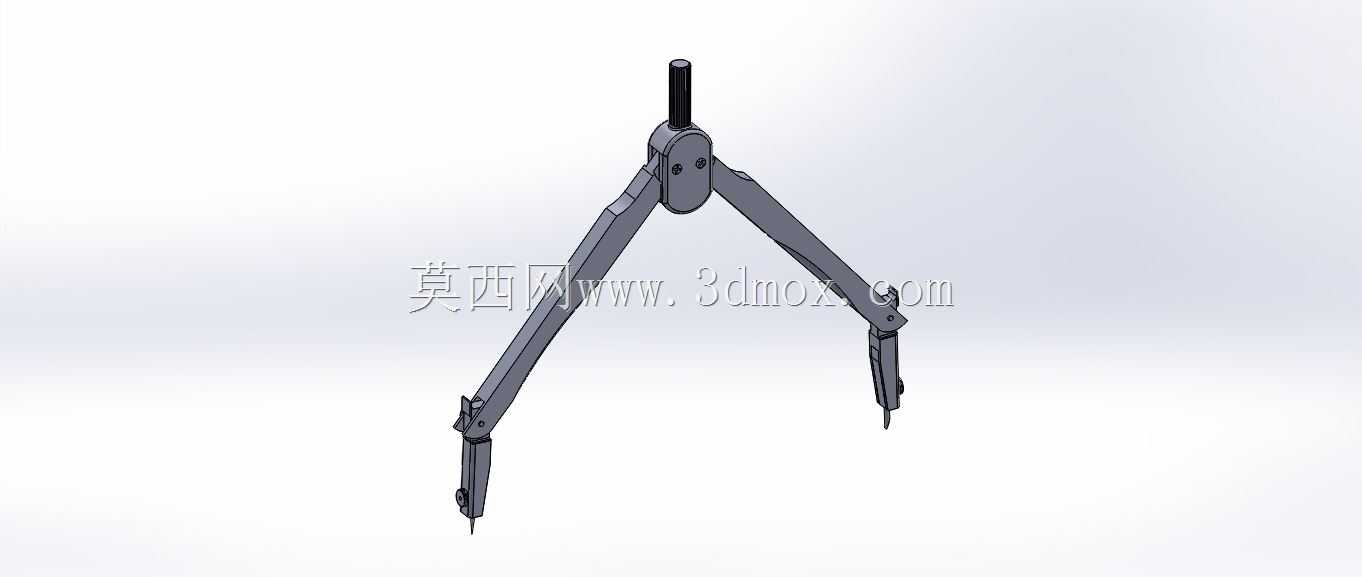

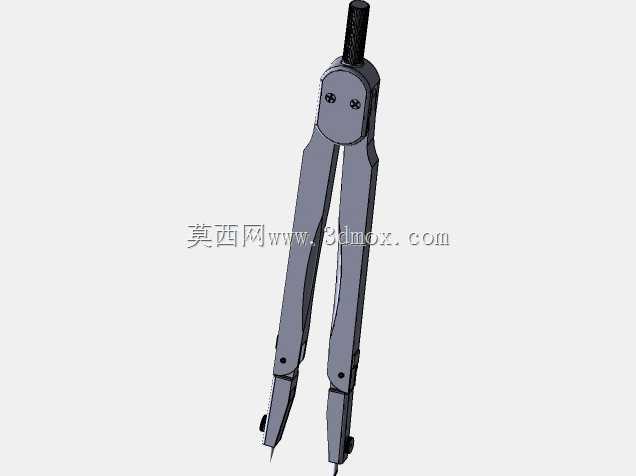

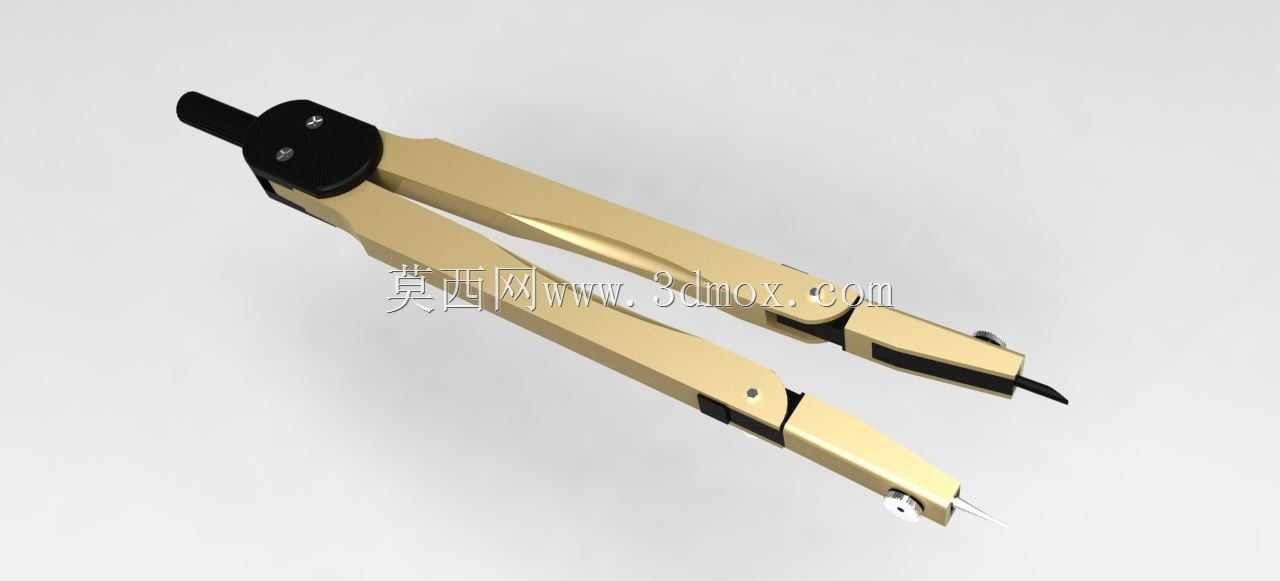

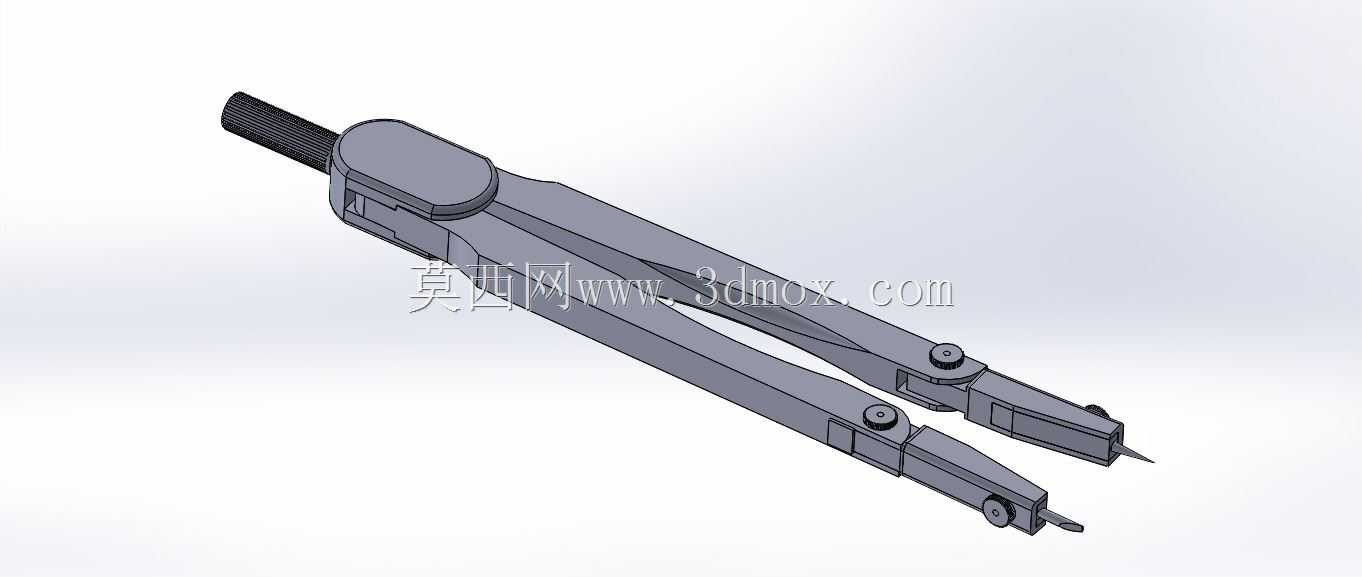

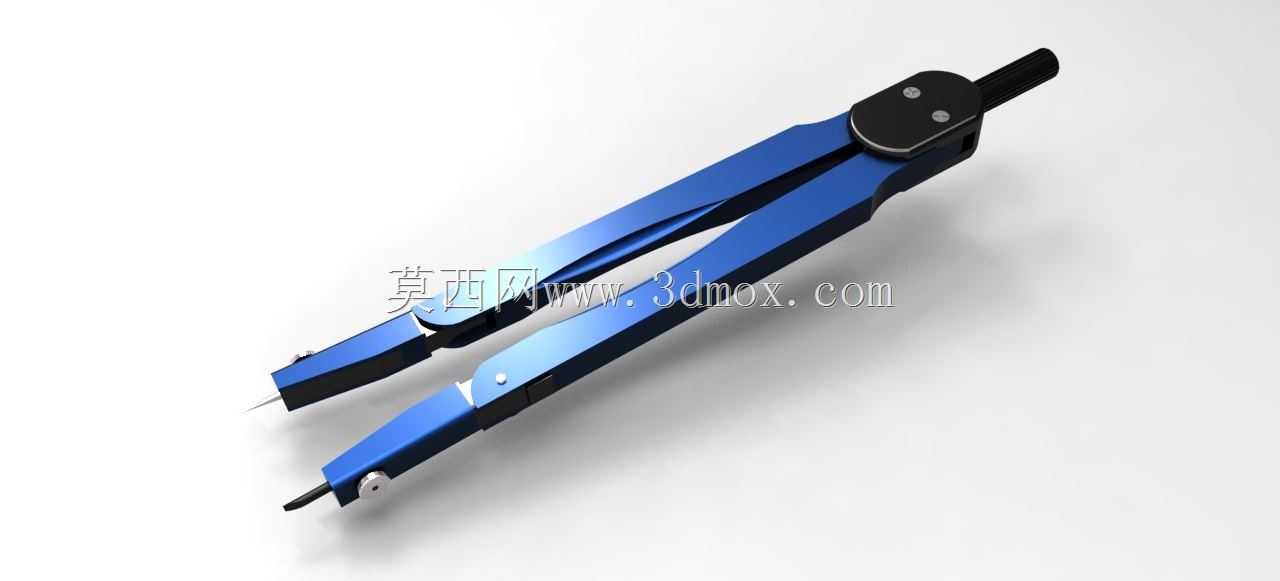

这款绘图圆规的三维建模，最初是配合教学绘图工具的结构优化项目开展的，日常在机械制图手工绘图、工程教学演示、文具产品开模验证场景中都有高频使用需求，核心用途是实现不同半径的圆弧、圆周绘制，也可配合划线针完成金属板材表面的划线定位作业。建模时最先梳理的是实际使用的功能逻辑：圆规的两支脚需要绕顶部铰接轴实现0到180度范围内的顺畅开合，铰接位置的阻尼要控制在合适区间，既要保证开合调整时无卡滞，又要在调整到目标半径后不会自行松脱移位，其中一支脚末端固定钢质针尖，用于定位圆心，另一支脚可适配铅笔芯、划线针、鸭嘴笔等不同作业端头，满足纸面绘图、金属划线、墨线绘制等不同场景的使用需求。外形尺寸上按照常规手握式绘图圆规的人机工程参数设定，整体收拢长度控制在160mm左右，最大开合半径可达到180mm，铰接轴位置的直径控制在12mm，两支脚的截面采用渐变式流线型结构，从铰接端的8mm宽度逐步收窄到末端的3mm，既保证整体结构强度，又不会因为截面过粗遮挡绘图视线。建模过程采用SolidWorks完成，第一步先绘制两支脚的拉伸草图，按照人体工学的握持弧度调整侧边轮廓，做0.5mm的圆角过渡避免锐边割手；第二步搭建顶部铰接组件，分别做出转轴、固定压盖、阻尼垫片的配合结构，配合间隙预留0.02mm保证转动顺畅，压盖上的两个固定定位柱做同轴度约束，避免装配后出现转动卡滞；第三步处理末端的装夹结构，针对笔芯夹头做开槽处理，添加紧定螺钉的配合孔位，保证笔芯装夹后不会出现晃动偏移；最后做整体外观的曲面优化，两支脚的表面做微弧面处理，模拟实际产品的金属冲压或注塑成型的表面质感，所有配合位置都做了干涉检查，验证开合全行程内没有零部件碰撞问题。设计过程中特意调整了两支脚的重量配比，让握持位置的重心落在铰接点下方15mm处，长时间手持绘图时不容易出现手腕疲劳，针尖位置做了15度的锥角处理，既保证扎入纸面或板材时的定位精度，又不会因为锥度过尖造成不必要的扎伤风险，夹笔位置的中心到铰接轴的距离与针尖到铰接轴的距离做了等长约束，保证开合到任意角度时，笔尖与针尖都能垂直贴合作业面，避免绘制圆弧时出现线条粗细不均或者跑位的问题。
