带凹坑纹理的高尔夫练习用球结构设计

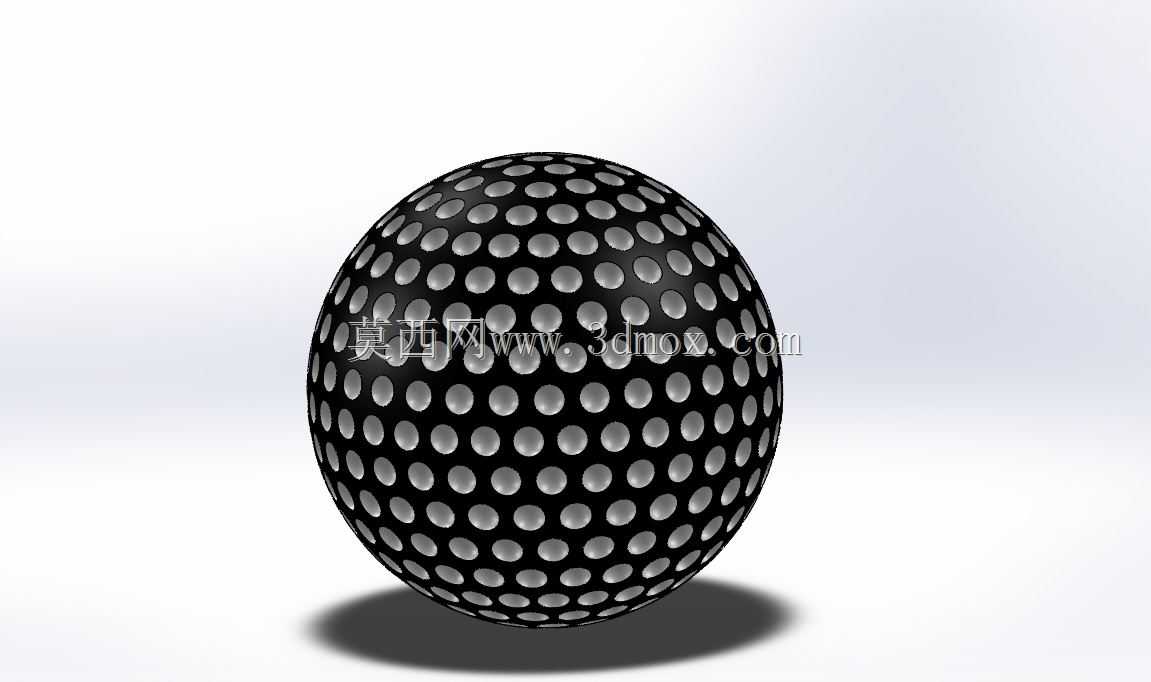

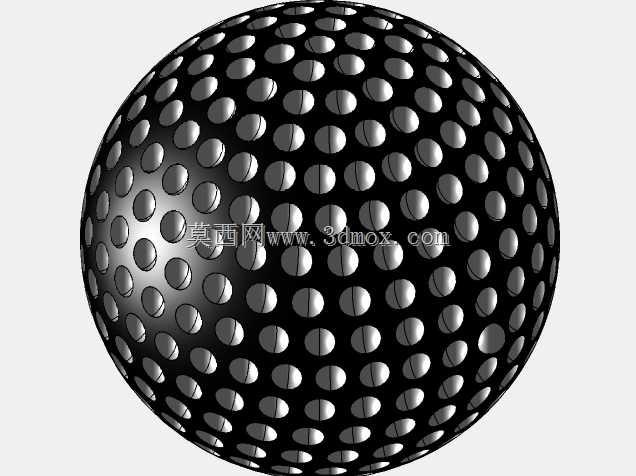

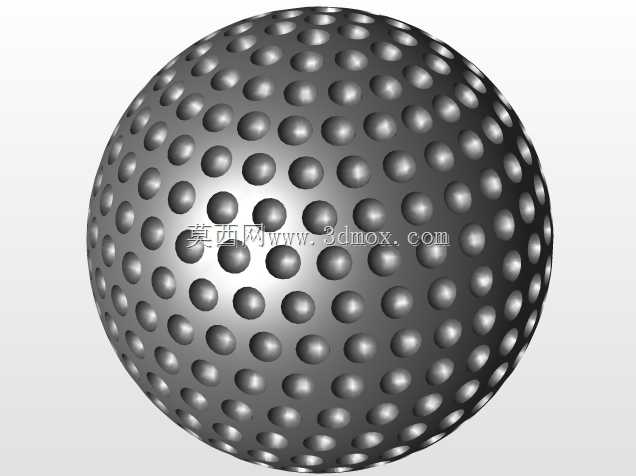

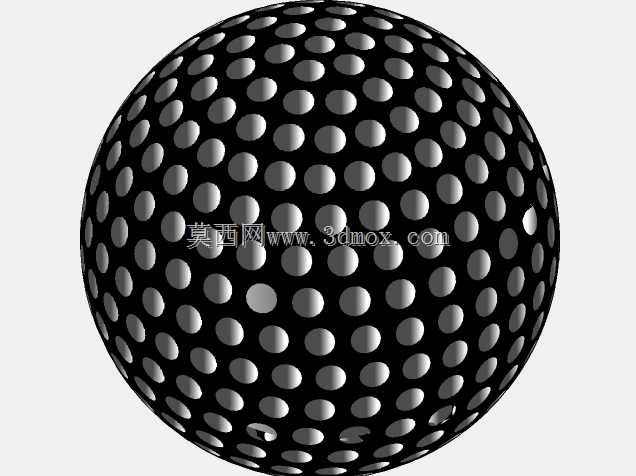

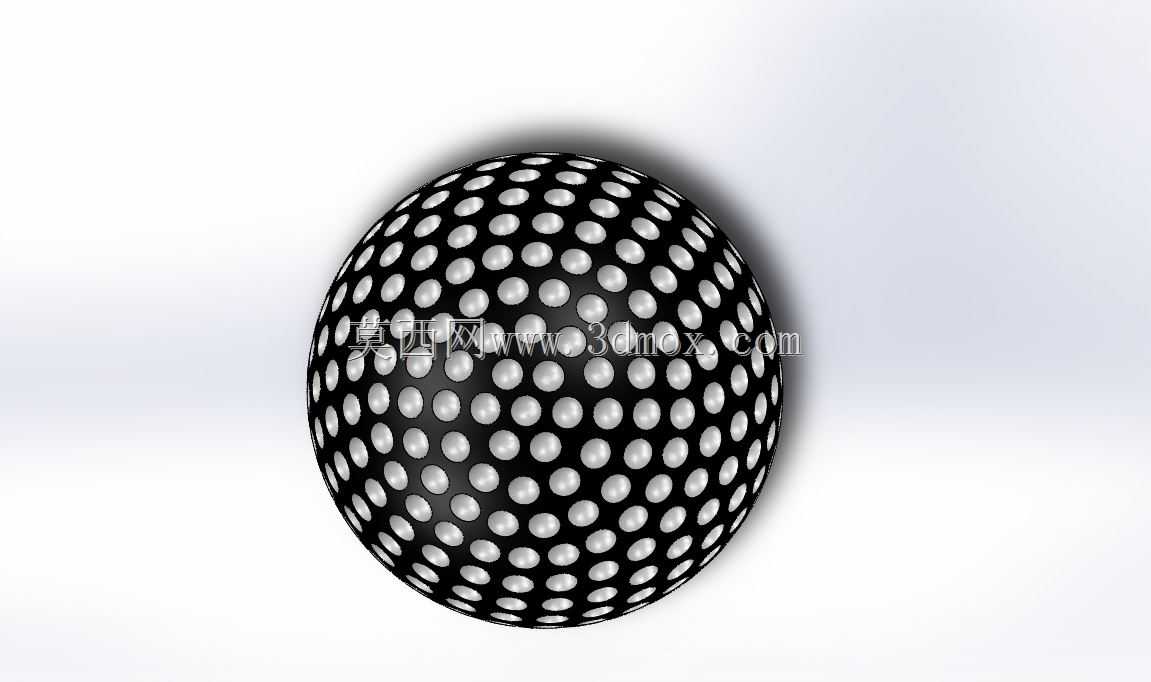

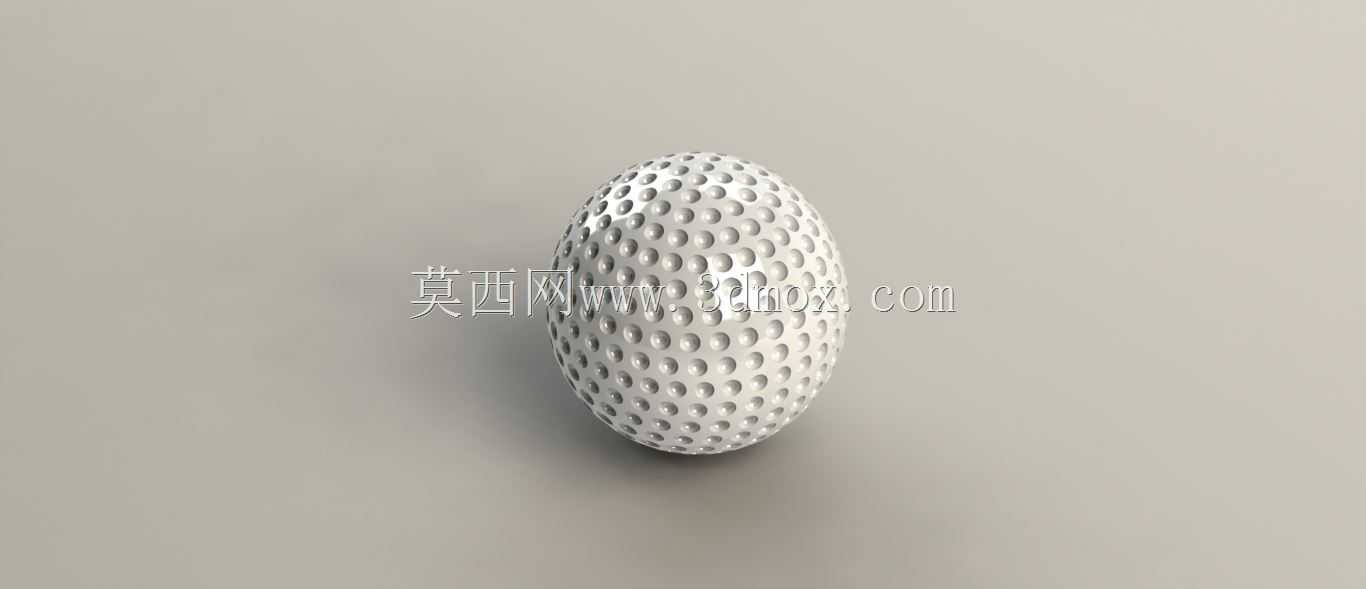

日常接触的高尔夫球，表面均匀排布的凹坑结构并非装饰设计，核心作用是优化飞行过程中的空气动力学表现，降低高速飞行时的压差阻力，同时提升升力系数，让球体在击打后能获得更稳定的飞行轨迹与更远的落地距离，这类结构也常被借鉴到低速气动实验的标准测试件、流体力学教学演示模型的设计中。做这个球体建模时，最先要确定的是基础球体的直径参数，按照常规运动用球的尺寸基准，先绘制半圆旋转轮廓，通过旋转凸台生成完整的光滑球体基体，这一步要注意旋转轴的重合约束，避免生成的球体出现偏心、曲面不连续的问题。接下来处理表面凹坑的核心结构，首先要确认单个凹坑的球面半径、凹陷深度，以及凹坑在球面上的排布规律——不能出现局部凹坑重叠、疏密差异过大的问题，否则不仅不符合实际产品的气动设计要求，建模时也容易出现特征报错。实际操作中，先在球面上选定一个基准位置，绘制单个凹坑的旋转切除轮廓，通过旋转切除生成第一个凹坑特征，之后利用圆周阵列、球面填充阵列的组合方式，让凹坑均匀覆盖整个球面，阵列过程中要时刻检查特征之间的干涉情况，调整阵列的间距参数，保证所有凹坑的深度、尺寸完全一致，不会出现破面、特征丢失的问题。整个建模过程用旋转与旋转切除的基础特征就能完成，不需要复杂的曲面命令，对新手练习特征阵列、基准面建立、旋转类特征的使用很有帮助。从实际应用场景来说，这类球体模型除了用于体育用品的结构设计验证，还可以作为渲染场景的道具、3D打印的教学样件，建模时预留的尺寸调整参数，也能方便后续修改凹坑密度、球体直径，适配不同的使用需求，比如儿童练习用的软质高尔夫球，就可以适当加大凹坑深度、缩小整体直径，调整材料参数后直接用于模具设计的前期验证。建模完成后还要检查整个球体的曲面连续性，确保所有凹坑与基体球面的过渡处没有尖锐棱角，符合实际产品的工艺要求，毕竟真实的高尔夫球是通过模具注塑成型的，尖锐的边角不仅会增加模具加工的难度，还会在使用过程中出现应力集中，导致球体开裂。
