趣味齿轮连杆组合运动演示教具

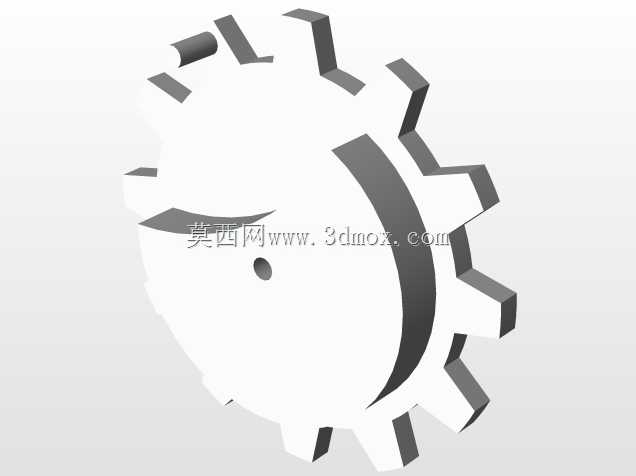

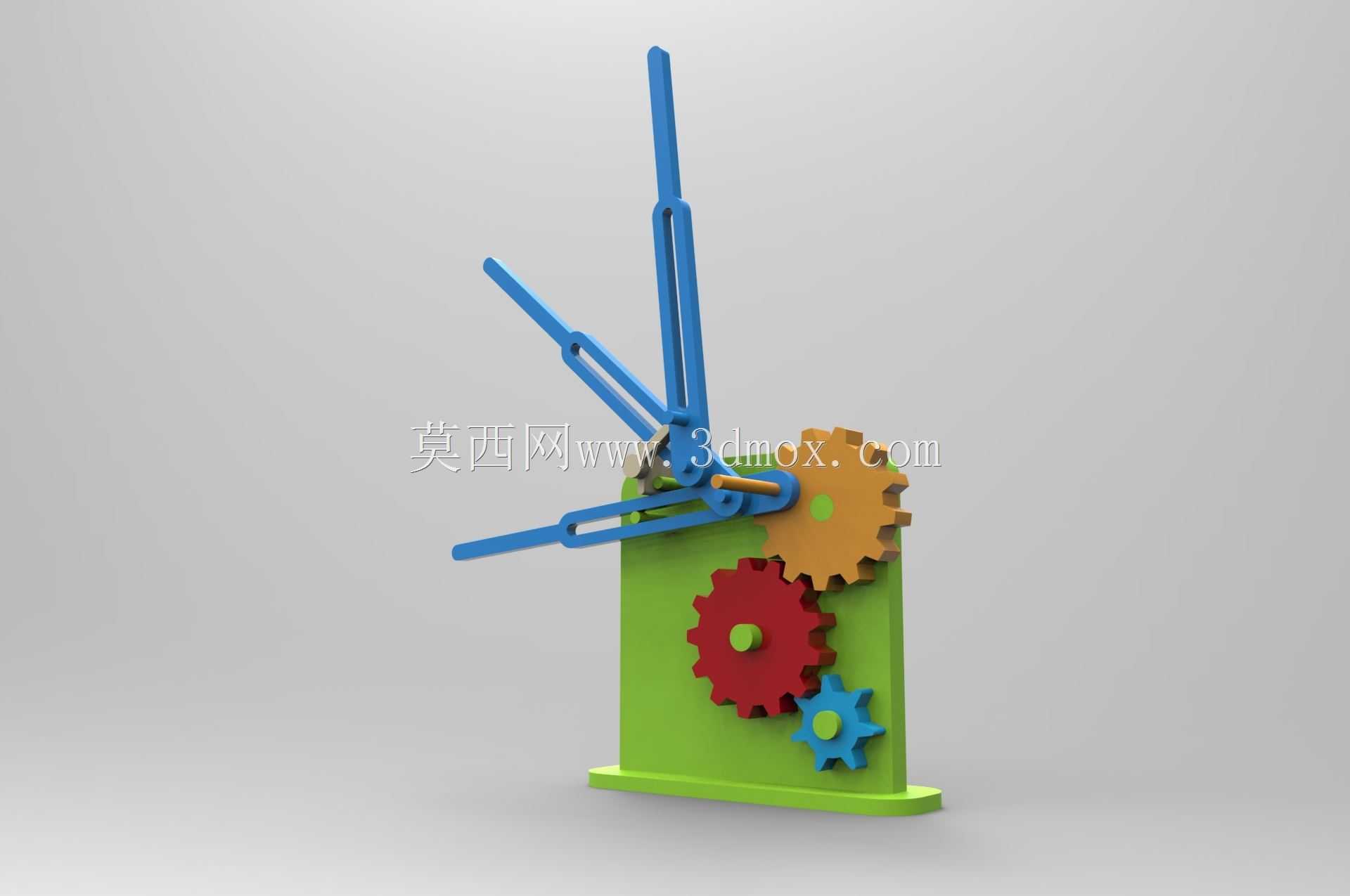

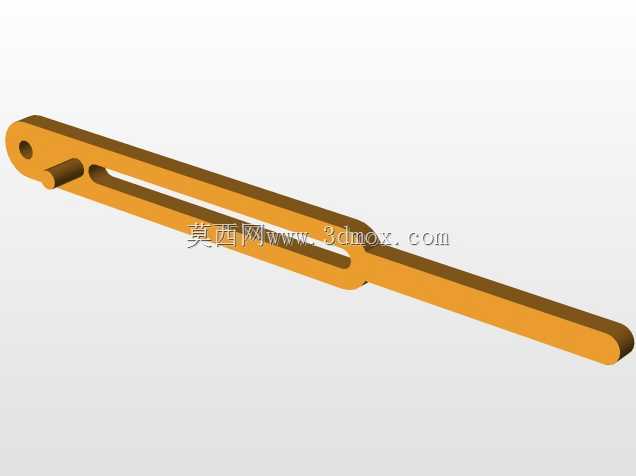

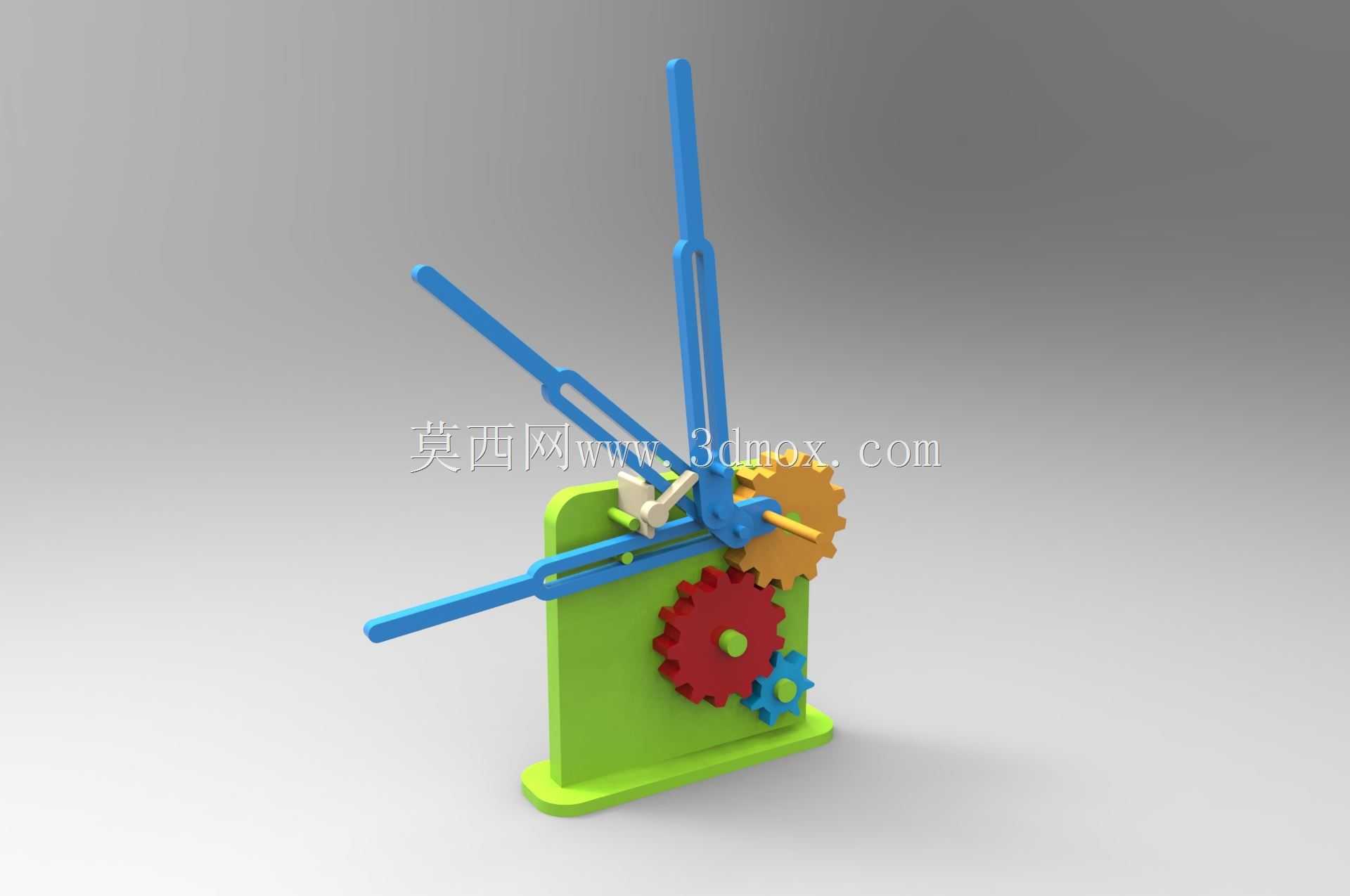

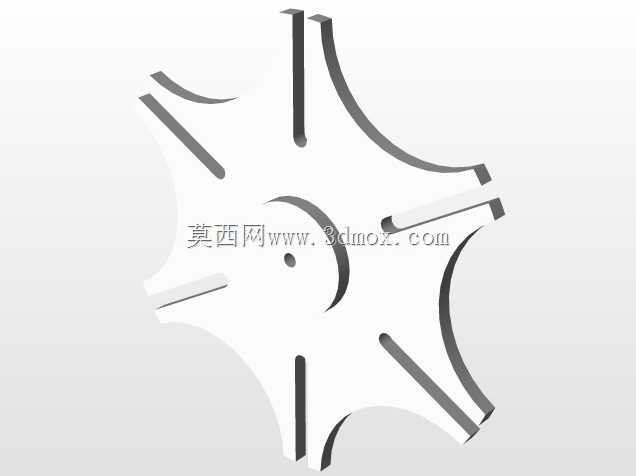

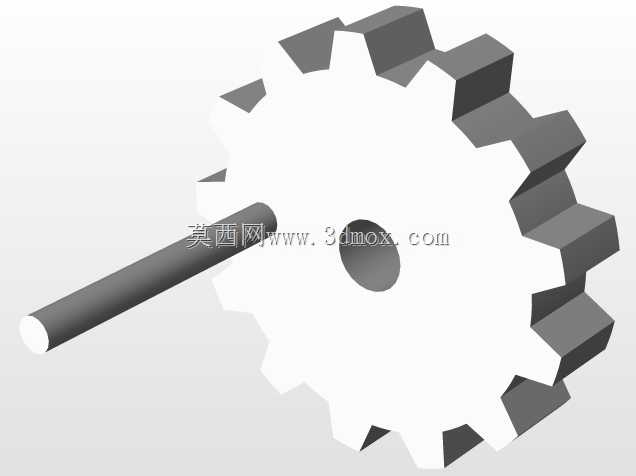

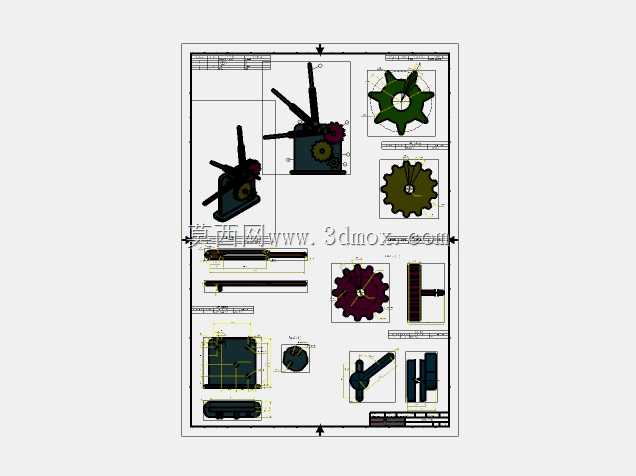

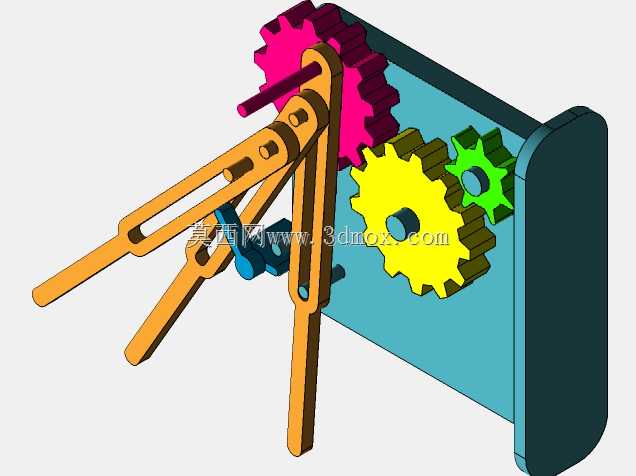

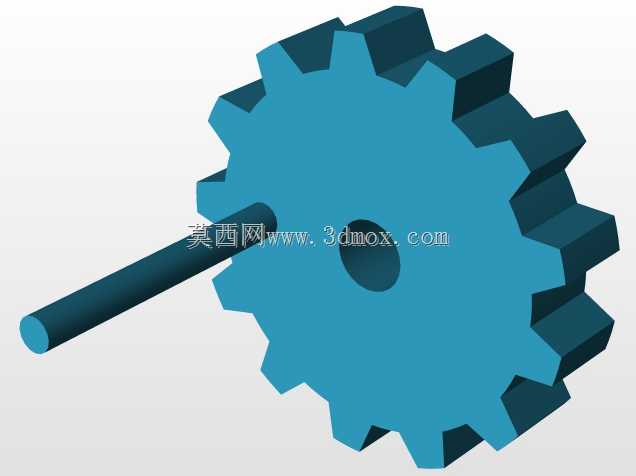

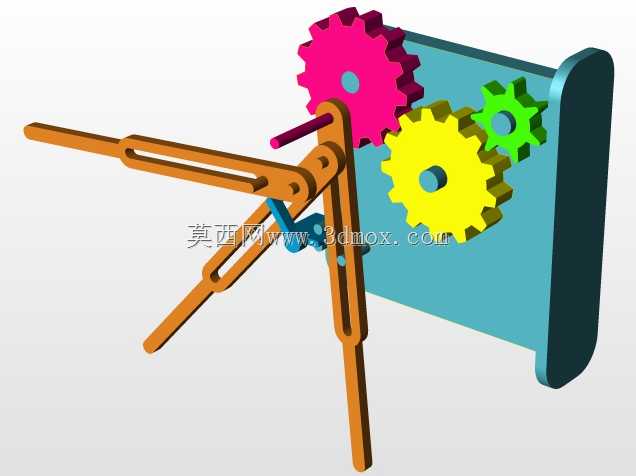

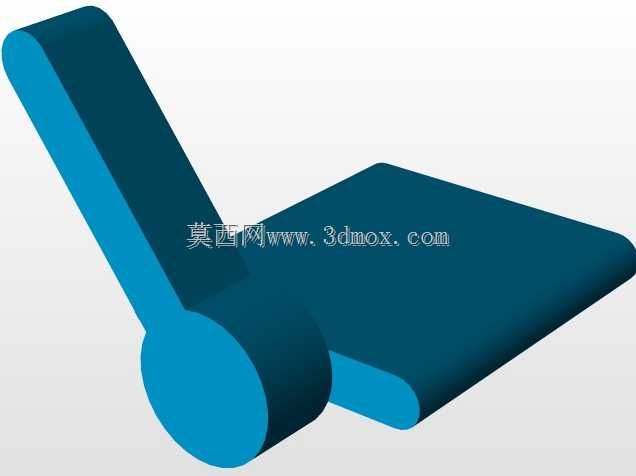

这套齿轮连杆组合装置，常被应用于中小学科创启蒙、职业院校机械基础课堂的运动原理演示场景，也可作为桌面趣味互动装置，帮学习者直观理解复合传动的运动逻辑。整套装置以立式绿色支撑板作为安装基体，底部带一体化支撑座，可直接平稳放置在水平台面上，不需要额外固定结构，整体外廓尺寸控制在200mm×120mm×260mm区间，安装边界预留足够的杆件活动空间，不会出现运动干涉问题。从功能特性来看，装置通过三组不同齿数的圆柱齿轮完成动力传递，红色大齿轮作为主动输入件，啮合带动橙色中间齿轮，再驱动蓝色小齿轮完成三级减速传动，齿轮组输出端连接三组长度不同的蓝色长连杆，连杆通过铰接轴与支撑板上的滑槽配合，转动时三根连杆会呈现出不同步的往复摆动效果，直观展现连杆机构的急回特性与齿轮传动的定比传动规律。建模过程中，首先在三维软件草图环境绘制支撑板的轮廓曲线，拉伸生成带安装凸台的基体结构，提前预留齿轮轴的安装孔位与连杆滑槽的避让空间，孔位公差按照间隙配合要求设置，保证后续轴件转动顺畅。接下来绘制单个齿轮的齿廓曲线，通过圆周阵列生成完整轮齿，按照传动比要求分别设置三个齿轮的齿数、模数与压力角参数，装配时严格对齐齿轮的啮合中心距，避免出现卡滞问题。连杆部分先绘制杆身的长条轮廓，端部做圆角处理避免应力集中，铰接位置的轴孔与销轴采用小间隙配合，装配完成后添加运动仿真约束，逐段检查连杆摆动行程内是否存在结构干涉，调整各杆件的长度比例，让三根连杆的运动轨迹形成错落的视觉效果。实际使用时，手动拨动红色大齿轮即可带动整套机构连续运转，不需要额外动力输入，各转动部位可预留微小间隙加注润滑脂，降低长时间转动的磨损，支撑板背面可做沉孔设计，将齿轮轴的固定端隐藏在内侧，保证外观整洁无突出结构。
