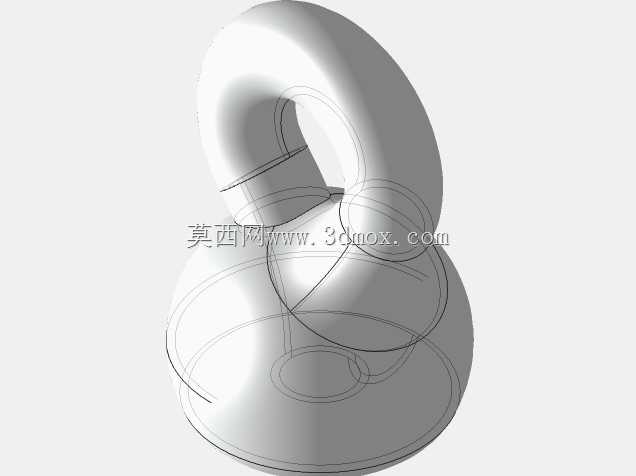

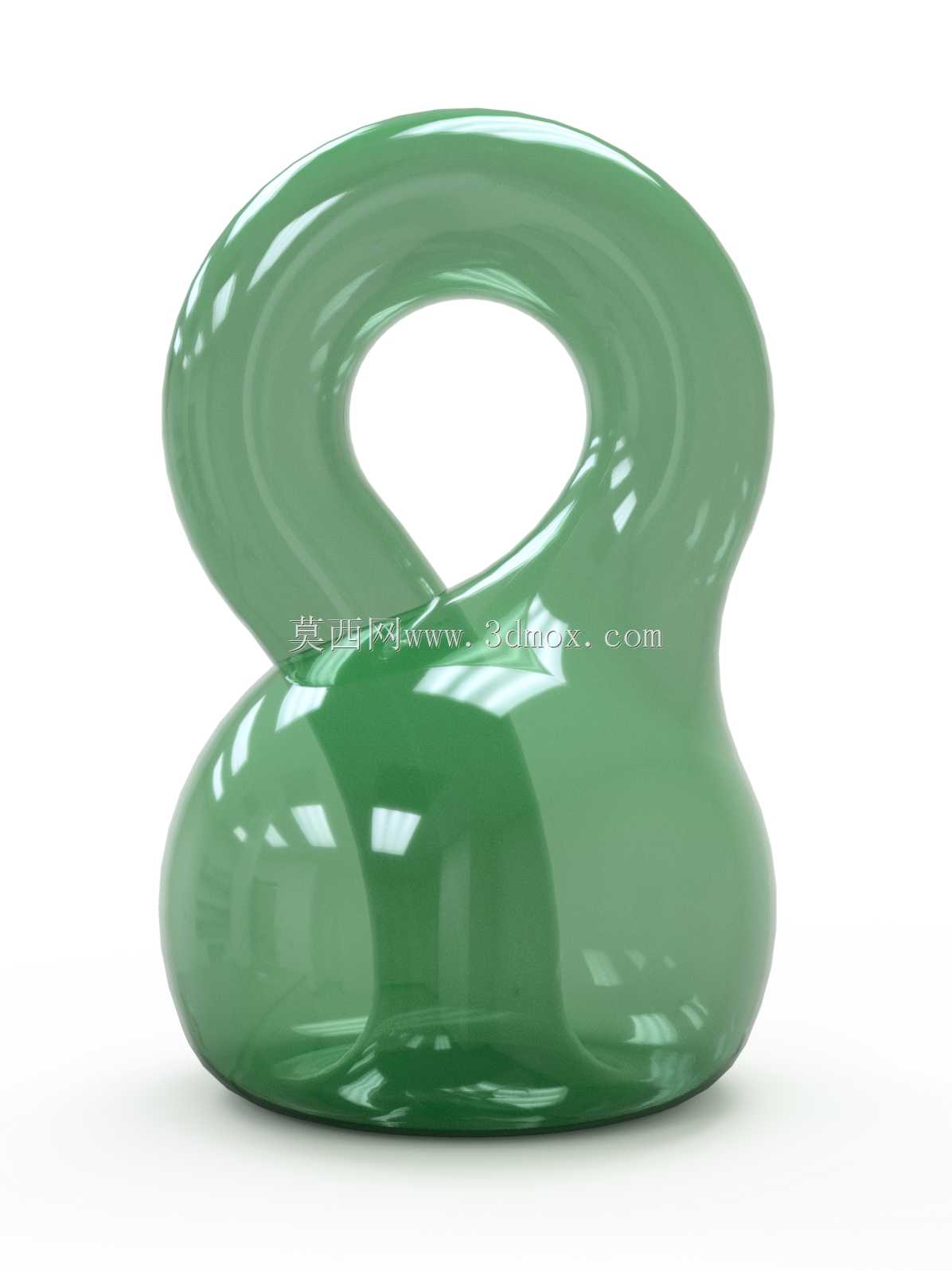

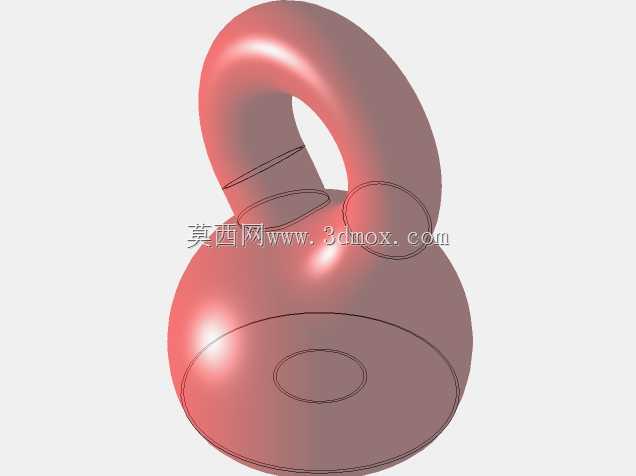

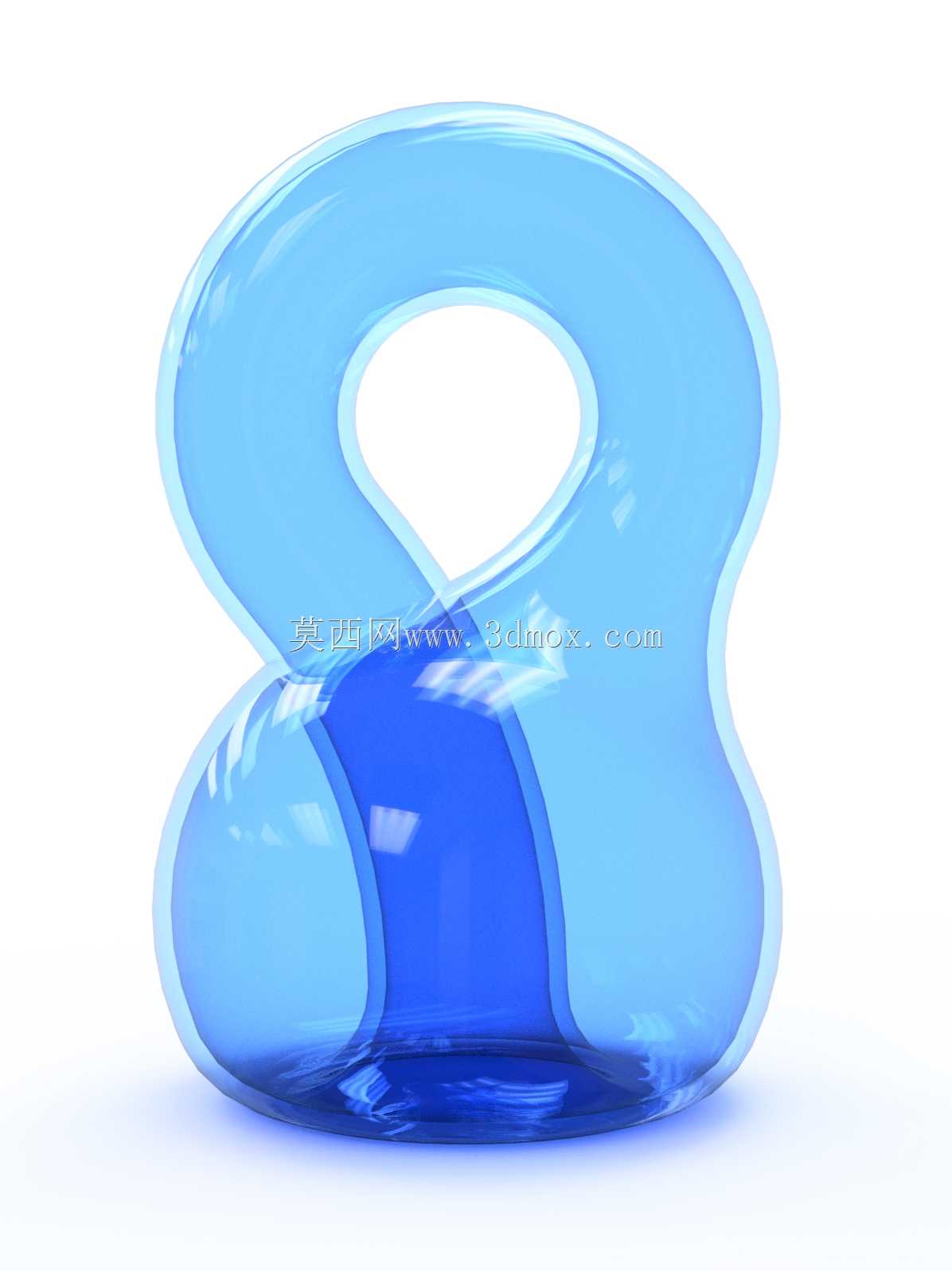

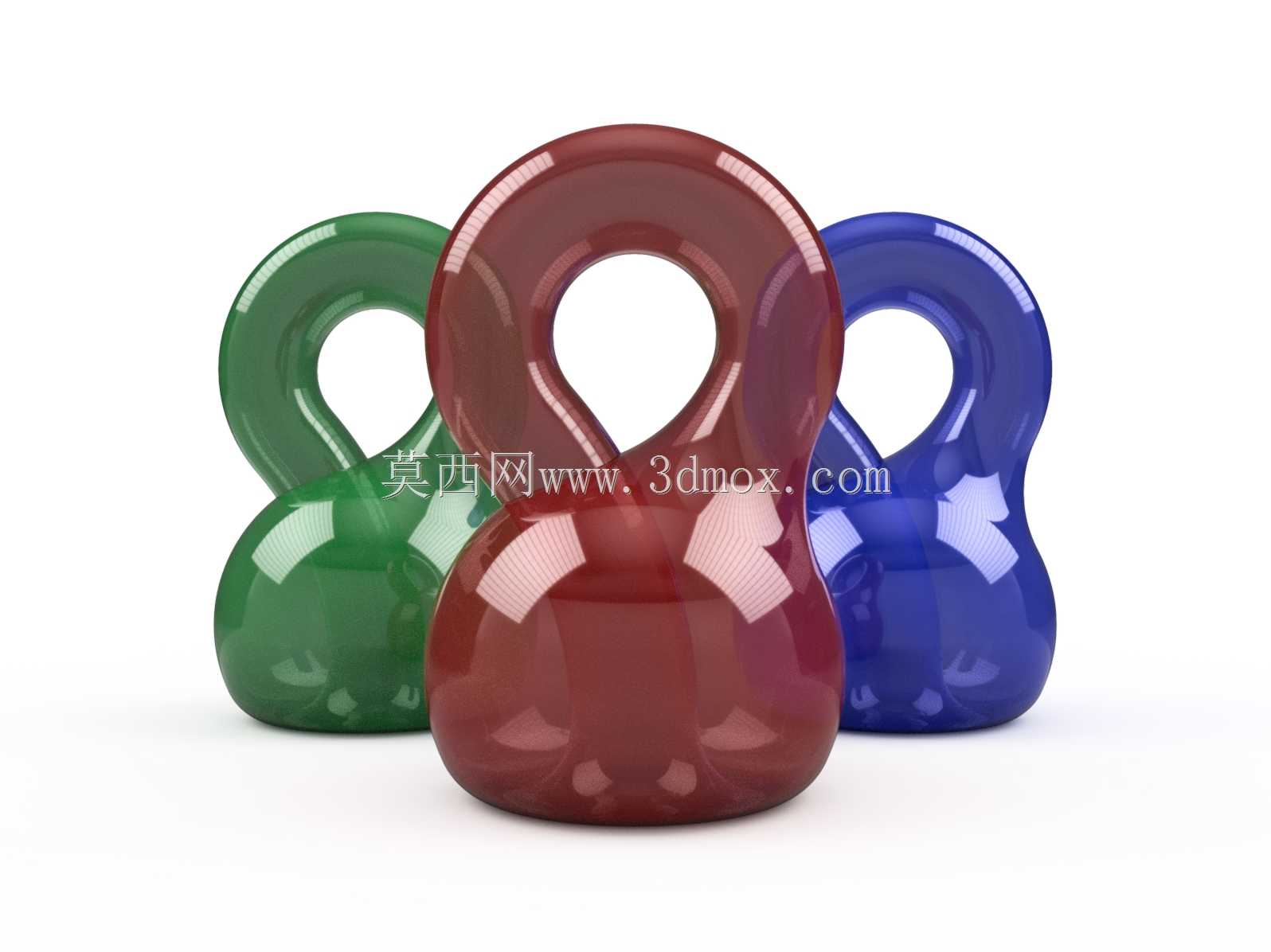

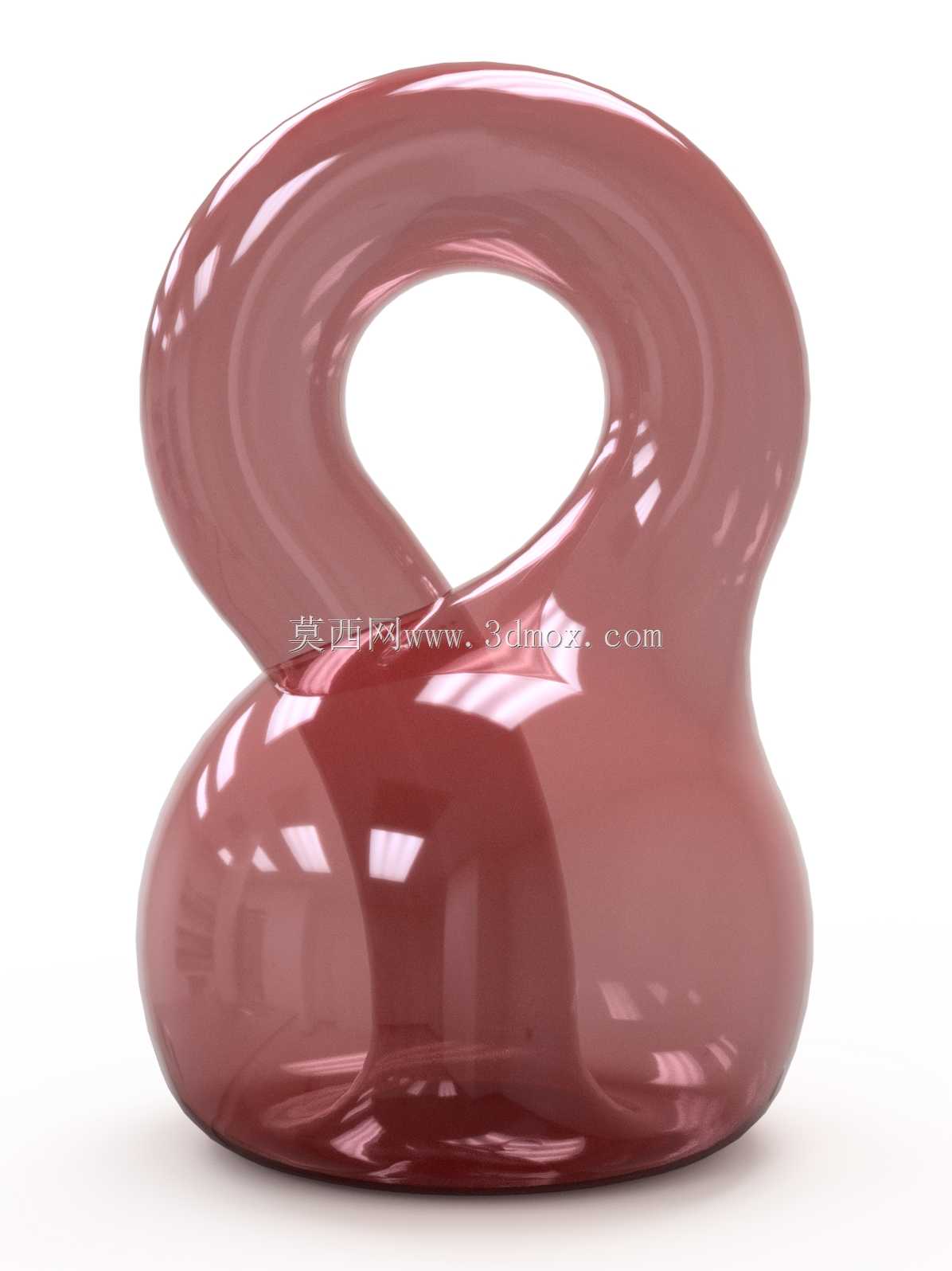

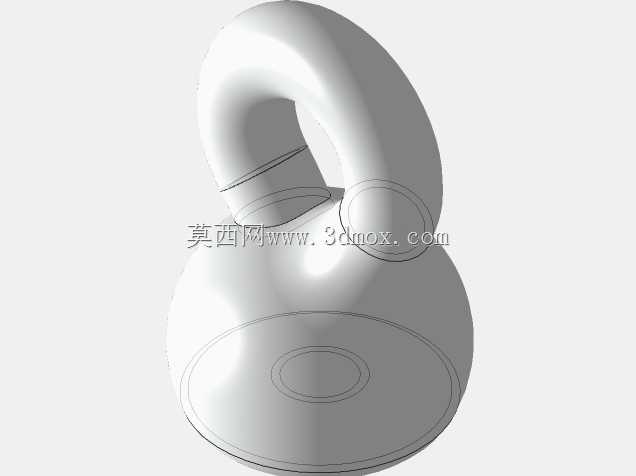

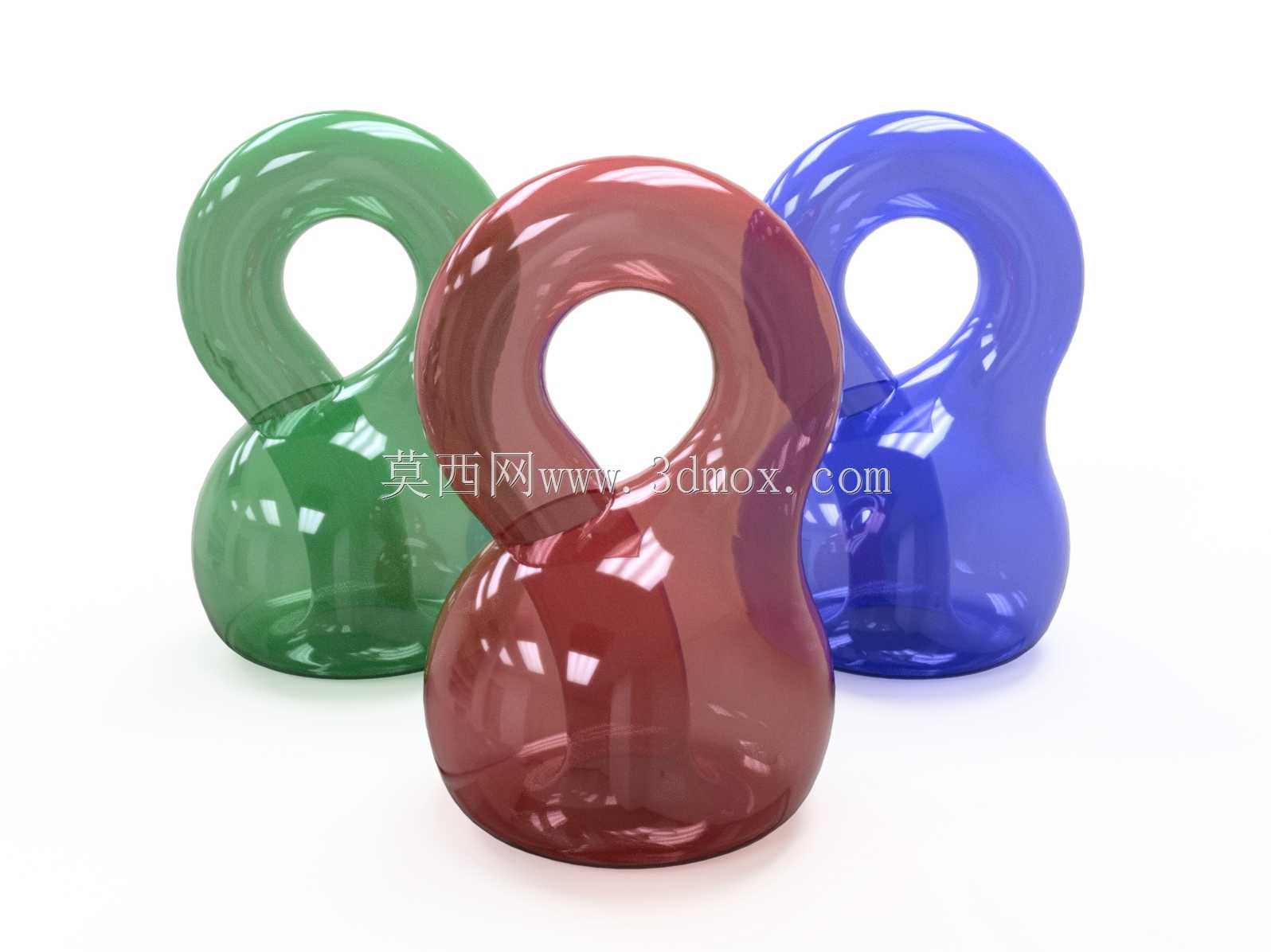

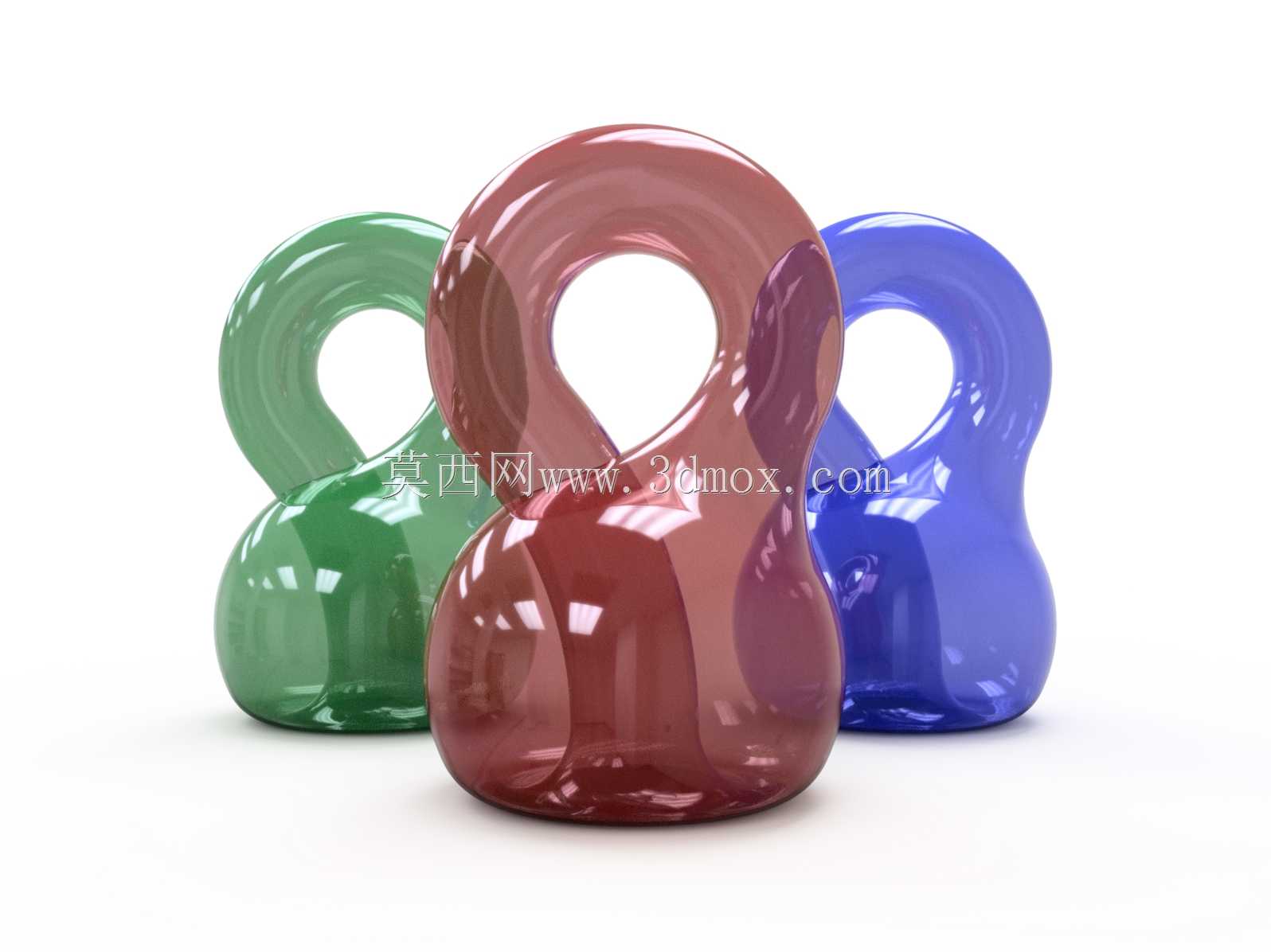

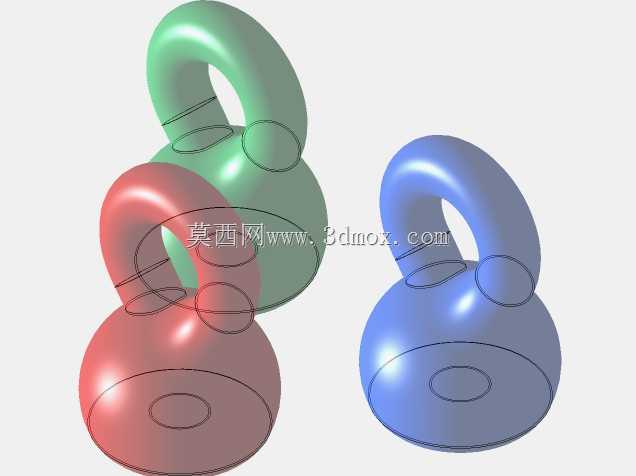

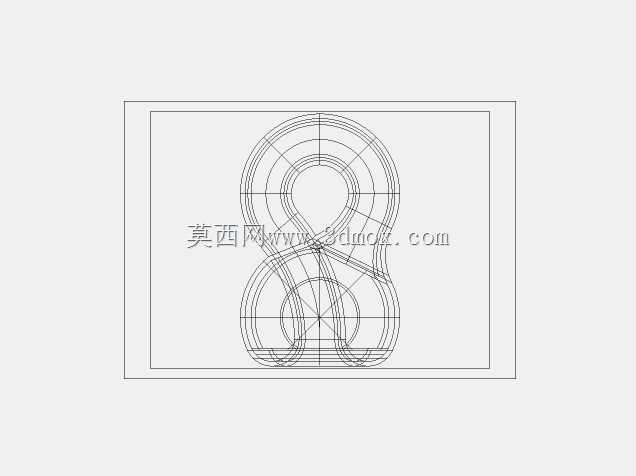

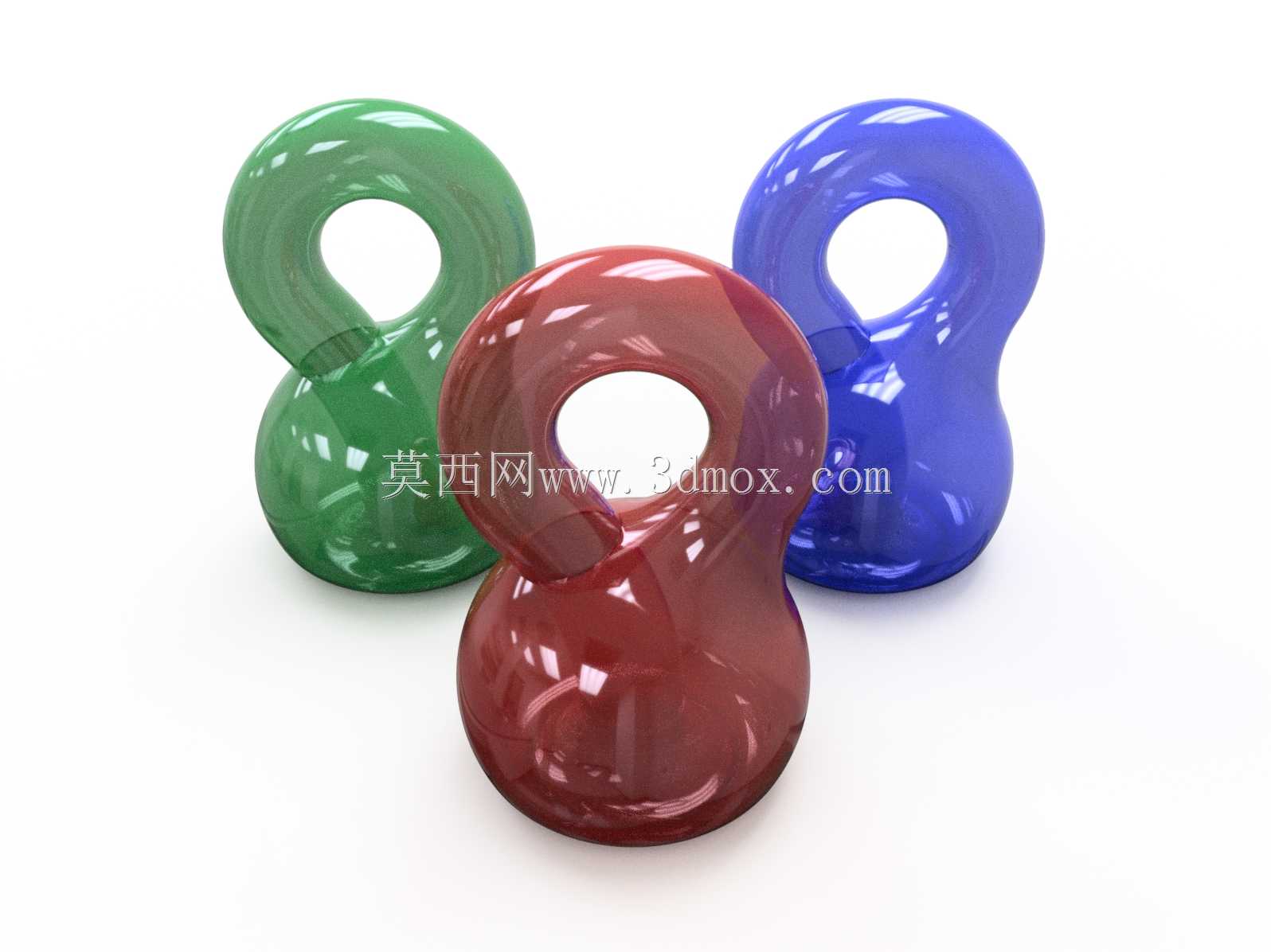

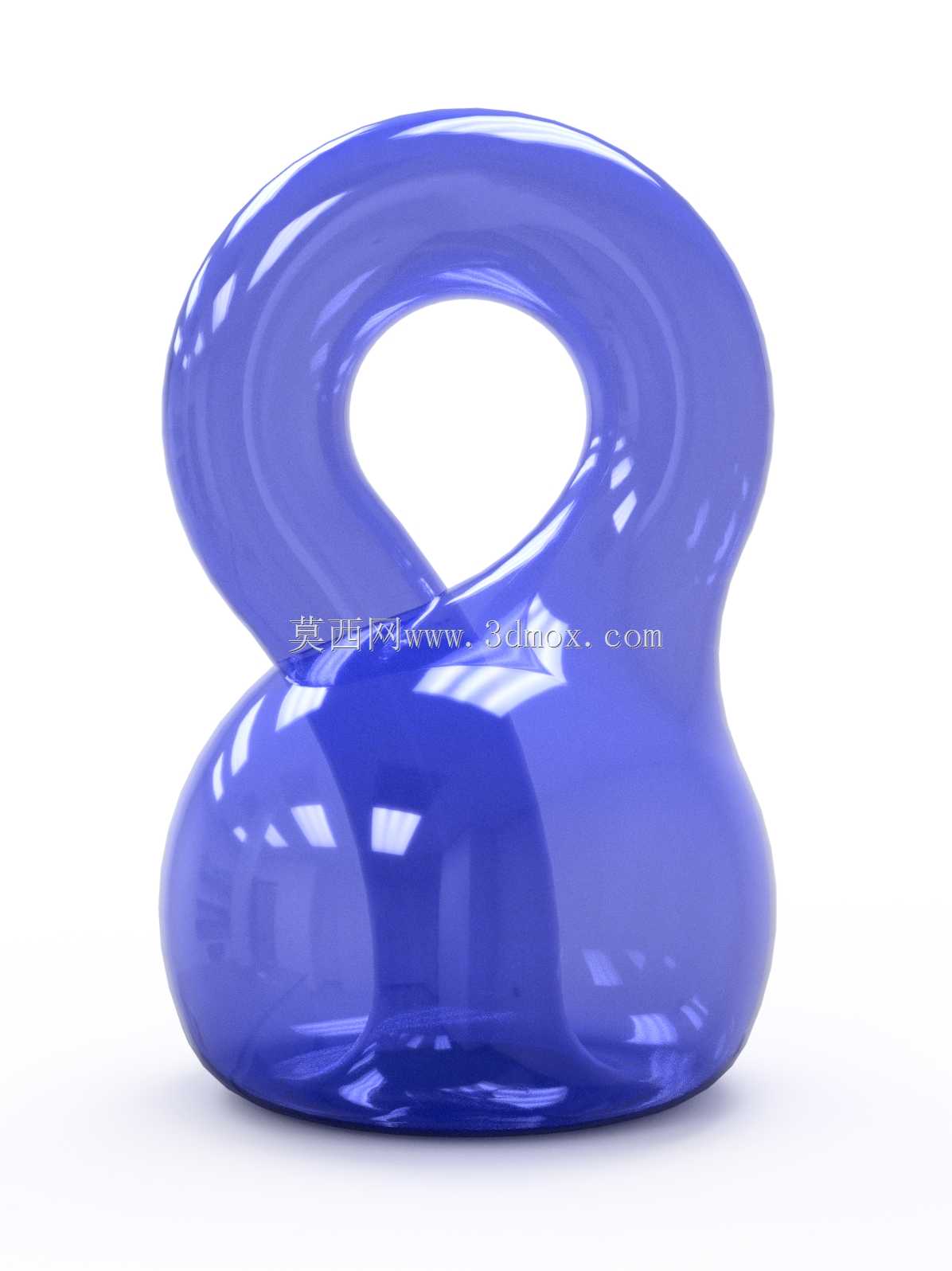

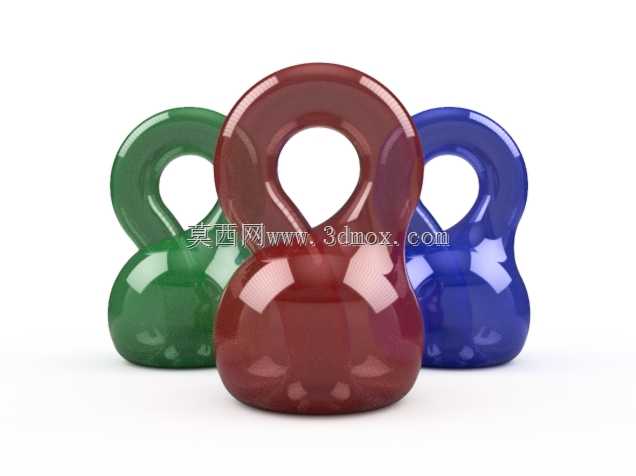

做这类拓扑概念曲面造型的时候,最先要理清的是其核心几何逻辑——克莱因瓶不存在传统意义上的内外表面分界,整个结构是连续闭合的单侧曲面,和莫比乌斯带的拓扑属性同源但维度更高,建模时不能用常规实体拉伸的思路去拆分内外壁,否则很容易出现曲面断裂、法向混乱的问题。实际应用场景里,这类造型很少直接作为工业功能零件落地,更多是作为拓扑学教学演示教具、科普展陈的展品结构,或是文创产品、艺术装置的造型原型,部分高校机械专业的曲面建模课程也会把它作为高阶曲面练习案例,用来训练工程师处理连续闭合曲面、调整曲面连续性的能力。从设计思路来说,首先要确定曲面的连续路径:传统认知里的“瓶身”与“瓶颈”是平滑贯通的,瓶颈穿过瓶身曲面时不能做布尔求差的硬切割,要通过曲面桥接、曲率匹配让两个曲面段自然融合,保证整个结构G2连续,没有折痕与接缝。建模时先绘制两个正交方向的引导线,一条是瓶身的环形闭合路径,另一条是瓶颈回穿的空间螺旋路径,注意回穿段的曲率半径要和瓶身对应位置的曲率做匹配,避免后续曲面加厚时出现壁厚不均甚至曲面自交的问题。外形上没有严格的安装边界要求,作为教具使用时通常整体高度控制在150-200mm,底部做平面化处理保证放置稳定性,瓶颈回穿的位置要避开底部支撑面,防止放置时出现重心偏移。画图步骤上,先搭建空间线架,确认所有引导线的曲率梳没有突兀拐点,再用扫掠命令生成基础曲面,扫掠时要注意截面方向的控制,避免曲面出现扭曲;之后处理瓶颈与瓶身的相交区域,用修剪命令去掉多余曲面,再做桥接曲面补全过渡段,反复检查曲面法向,确保整个闭合曲面的法向是连续统一的,没有出现法向翻转的区域;最后如果需要做实体化处理,要根据使用场景调整壁厚,作为3D打印教具时壁厚设置在2-3mm即可,保证打印时不会出现漏壁,作为展陈装置时可以适当放大壁厚提升结构强度。要注意的是,现实三维空间里不存在完全无自交的理想克莱因瓶,建模时的回穿段是四维结构在三维空间的投影表达,所以做结构校验时不用刻意追求完全无自交,只要保证视觉上的曲面连续、拓扑逻辑正确即可,这类曲面建模练习能有效提升工程师对空间曲面的把控能力,处理复杂工业曲面比如异形流道、封闭壳体结构时,这类拓扑建模思路也能提供参考,避免出现曲面拼接错误、实体化失败的问题。
